电梯安全回路分析一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
图1. 电梯安全回路三、电梯安全回路的安全部件开关：1、限速器开关（包括限速器断绳开关）——当电梯的速度超过额定速度一定值（至少等于额定速度的115％）时，其动作能导致安全钳起作用的安全装置。
2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。
在缓冲器（一种用来吸收轿厢和对重动能的弹性缓冲安全装置。
）动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。
4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。
东芝电梯老的最常见的几个型号分别是：CV150;CV160;CV180;CV190;CV300;CV320;CV330;CV330A 。
其中：CV150;CV160;CV180;CV190 为有齿轮曳引机。
CV300;CV320;CV330;CV330A 为无齿轮永磁同步曳引机。
CV300 为无机房，分为A、B、C 三个型号。
东芝电梯的OBM 操作方式：CV150;CV160;CV300;CV320 ：1、故障调阅：（还没有通俗易懂的话形容）2、故障清除：MODE按两下显示“ 0.0. ”跳动按中间键到“ 0.E. ”按STB键显示“E.1”按STB一下显示“0.E. ”然后按STB接着显示“E.1 ”按中间键加到“E.2” 按STB键显示“0.E. ”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“ 0.E. ” MODE键就可以看到显示“ CL”证明故障清除。
3、井道自学习方法：先将正常转换成检修。
MODE按两下显示“ 0.0. ”跳动按中间键到“ 1.0 ”按STB键显示“ E.2”按STB键一下显示“ 1.0 ”，在按中间键按到“0.E. ”，按STB键显示“ E.1”，在按中间键按到“ E.C”按STB。
然后把检修转换成正常。
电梯向下，进行井道自学习。
CV180;CV190;CV330;CV330A ：1、故障调阅：MODE键（也就是第一个键子）按两下显示“ 0.0. ” 此时显示的数字为闪烁的）。
按中间键NUM按到“ 0.8 ” 此时8在闪烁）然后按STB确定键（也就是最后一个）一直按确定键什么时候显示“ X.X. ”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“ 0.0. ”跳动按中间键到“ 0.E. ”按STB键显示“E.1”动按STB一下显示“0.E. ”然后按STB接着显示“E.1 ”按中间键加到“E.2” 按STB键显示“0.E. ”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“ 0.E. ” MODE键就可以看到显示“ CL”证明故障清除。

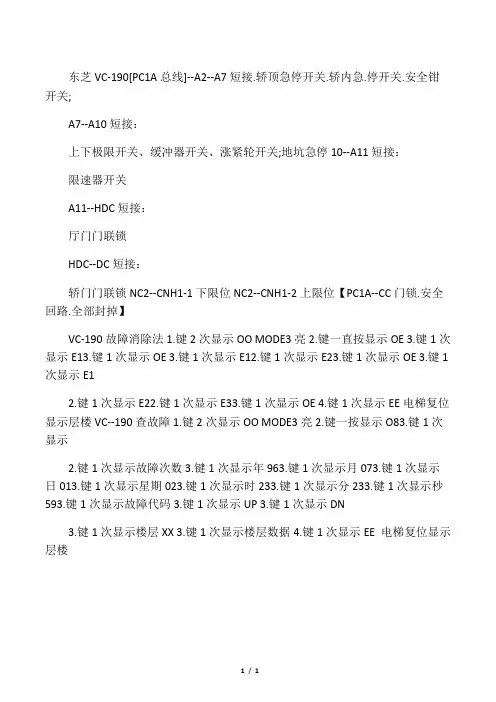

东芝VC-190[PC1A总线]--A2--A7短接.轿顶急停开关.轿内急.停开关.安全钳开关;
A7--A10短接：
上下极限开关、缓冲器开关、涨紧轮开关;地坑急停10--A11短接：
限速器开关
A11--HDC短接：
厅门门联锁
HDC--DC短接：
轿门门联锁NC2--CNH1-1下限位NC2--CNH1-2上限位【PC1A--CC门锁.安全回路.全部封掉】
VC-190故障消除法1.键2次显示OO MODE3亮2.键一直按显示OE 3.键1次显示E13.键1次显示OE 3.键1次显示E12.键1次显示E23.键1次显示OE 3.键1次显示E1
2.键1次显示E22.键1次显示E3
3.键1次显示OE
4.键1次显示EE电梯复位显示层楼VC--190查故障1.键2次显示OO MODE3亮2.键一按显示O83.键1次显示
2.键1次显示故障次数
3.键1次显示年963.键1次显示月073.键1次显示日013.键1次显示星期023.键1次显示时233.键1次显示分233.键1次显示秒593.键1次显示故障代码3.键1次显示UP 3.键1次显示DN
3.键1次显示楼层XX 3.键1次显示楼层数据
4.键1次显示EE 电梯复位显示层楼
1/ 1。

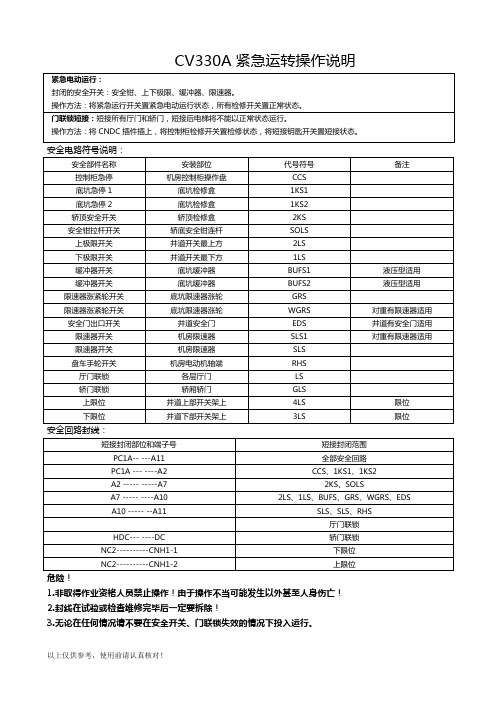

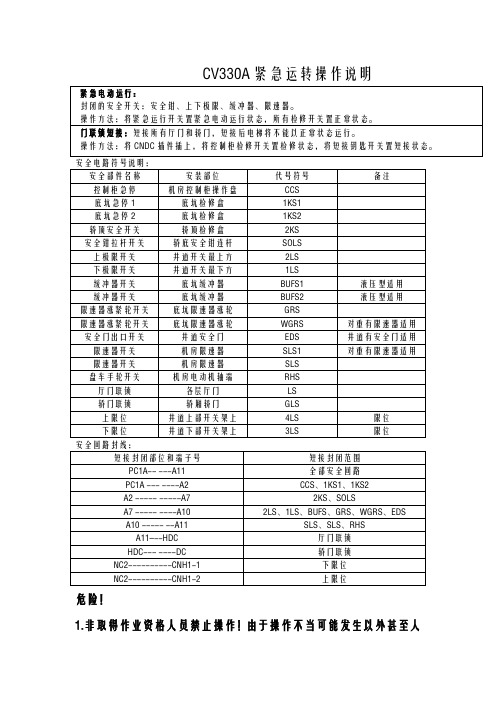

CV330A紧急运转操作说明紧急电动运行：封闭的安全开关：安全钳、上下极限、缓冲器、限速器。
操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。
门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。
操作方法：将CNDC插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。
安全电路符号说明：安全部件名称安装部位代号符号备注控制柜急停机房控制柜操作盘CCS底坑急停1底坑检修盒1KS1底坑急停2底坑检修盒1KS2轿顶安全开关轿顶检修盒2KS安全钳拉杆开关轿底安全钳连杆SOLS上极限开关井道开关最上方2LS下极限开关井道开关最下方1LS缓冲器开关底坑缓冲器BUFS1液压型适用缓冲器开关底坑缓冲器BUFS2液压型适用限速器涨紧轮开关底坑限速器涨轮GRS限速器涨紧轮开关底坑限速器涨轮WGRS对重有限速器适用安全门出口开关井道安全门EDS井道有安全门适用限速器开关机房限速器SLS1对重有限速器适用限速器开关机房限速器SLS盘车手轮开关机房电动机轴端RHS厅门联锁各层厅门LS轿门联锁轿厢轿门GLS上限位井道上部开关架上4LS限位下限位井道下部开关架上3LS限位安全回路封线：短接封闭部位和端子号短接封闭范围PC1A-----A11全部安全回路PC1A-------A2CCS、1KS1、1KS2A2----------A72KS、SOLSA7---------A102LS、1LS、BUFS、GRS、WGRS、EDSA10-------A11SLS、SLS、RHS厅门联锁HDC-------DC轿门联锁NC2----------CNH1-1下限位NC2----------CNH1-2上限位危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。
以上仅供参考，使用前请认真核对！。
第一部分CV-60调故障方法PUL板（单梯左数第2块板）上从上到下排有RS1~RS6六个旋转拨码开关，RS6下面黑色按钮为STB（确认）按钮，再下面有4个拨码开关，第三个为数据保护开关，平常在左侧ON（保护状态）。
1、将RS1拨到2, RS2拨到7, RS3~6拨到0, 按STB一下注：RS1~4为输入地址用，此为输入区域地址---2700。
RS5,RS6为功能拨码。
拨到00为输入区域地址。
STB为确认此区域地址2700。
2、将RS1~2拨回0, RS3~5拨到0, RS6拨到1, 按STB一下注：此为输入偏置地址—0000，STB为确认此偏置地址0000。
3、将RS6拨到2, 按STB一下，数码管2顺序显示2-7-0-0---0-0-0-0。
注：察看所输入的地址（2700—0000）是否正确，4、将RS6拨到3, 按STB一下注：进入数据纪录，读出数据，数码管2顺序显示两个数（年份）。
开关位置七段码显示数据BIT位地址RS4---0 显示年0 0000RS4---1 显示月 1 0001RS4---2 显示日 2 0002RS4---3 显示星期 3 0003RS4---4 显示时 4 0004RS4---5 显示分 5 0005RS4---6 显示秒 6 0006RS4---7 显示故障代码D1 7 0007RS4---8 显示电梯运转状况D2 8 0008RS4---9 显示故障内容辅助信号D3 9 0009RS4---A 显示故障内容辅助信号D4 A 000ARS4---B 显示故障内容辅助信号D5 B 000BRS4---C 显示故障内容辅助信号D6 C 000CRS4---D 显示故障内容辅助信号D7 D 000DRS4---E 显示故障内容辅助信号D8 E 000ERS4---F 显示故障内容辅助信号D9 F 000FRS3---1 显示第2个故障代码D1 0017RS3---2 显示第3个故障代码D1 0027RS3---B 显示第11个故障代码D1 00B7-------------------------------------------------------------------------------RS1---0, RS2---3, RS3---B, RS4---7显示第60个故障代码D1 03B7D2内容说明：显示数据为16进制，转化为2进制后与BIT位对应察看。
东芝电梯CV60配件的符号说明缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器)BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 掌握回路接触器CC1 掌握接触器CCX 平安继电器CCY 平安继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 掌握柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门平安装置FAN 轿厢风扇DT 门掌握继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 平安出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇掌握开关FANRRV 过电压抑制器FANS 风扇掌握开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分别开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 掌握柜检修开关INSC 轿内检修开关()K 轿厢呼唤开关1KS 底坑平安开关2KS 轿顶停止开关()KS 平安出口开尖(紧急出口闸刀) LBK 制动器掌握继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明掌握继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 掌握柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 平安窗开关MT-BP 光电管平安装置MT-B2R 光电管平安装置MTH 电机热爱护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器N N1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲呼唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\R VDCR\RVOP过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 掌握回路电源电压7S 轿厢内插座掌握开关8S 地震管制电源开关SA1\SA2 浪涌汲取器SCC 软掌握继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 平安钳开关STH 变频器热爱护开关1T 掌握回路变压器2T 指示灯回路变压器4T 位相掌握回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修— 11 —。
CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。
2C4-5可以短接轿门触点。
2H2-4 地坑所有开关。
2H2-5 地坑缓冲器。
2H1-4 门连锁。
3M1-2 限速器开关。
奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。
1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。
1C06-08 急停（轿顶，轿厢，地坑）。
1C08-09 轿门触点。
1C09-10 厅门连锁。
奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。
2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。
8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。
CV330A紧急运转操作说明奥的斯,法国20002C1-2{可以短接安全窗(EEC1-3);TES轿顶急停(INS1-9)；安全钳开关SOS(1-3)；UDLS轿顶极限开关LSW (4-5）}。
2C4-5可以短接轿门触点。
2H2-4 地坑所有开关。
2H2-5 地坑缓冲器。
2H1-4 门连锁。
3M1-2 限速器开关。
奥的斯,OTIS3200安全回路空开是CF41C01-02 限速器开关。
1C02-03 地坑缓冲器极限开关张紧轮1C05-06 轿顶安全窗安全钳。
1C06-08 急停（轿顶，轿厢，地坑）。
1C08-09 轿门触点。
1C09-10 厅门连锁。
奥的斯,OTIS 30002C1-2 轿顶急停，安全窗，安全钳。
2C7-10 轿厢急停2C4-5 轿门触点2H1-6 厅门连锁2H2-4 地坑缓冲器极限开关张紧轮。
8H1-3 上、下极限3M1-3 限速器开关4M8-9 机房急停空开3C门机电源插件1H外乎线奥的斯,OTIS封线奥的斯,TECE-300VF(2000VF,XO-21VF,SPEC-90VF) 端子号安全开关名称电压M1-1~M1-2 限速器(OS) 110V AC 1C2~1C3 上极限（8LS.下极限(7LS)110VAC 1C5~1C6 安全窗(EEC).安全钳(SOS) 110V AC 1C7-1C8 轿顶急停(TES) 110V AC 1C8~H1-9 1C10~1C19 底坑急停(PES) 110VAC 1C8~1C9 轿门锁(GS) 110V AC 1C9~1C10 厅门锁(DS) 110V AC 1C11~1C12 上限位（5LS）.下限位(5LS) 0V AC奥的斯,TECE-3100VF端子号4M8~4M9 机房急停（MES) 110V AC 2C1~2C2 轿顶急停(TES).安全窗(EEC).安全钳(SOS) 110V AC 3M1~3M3 限速器（OS）110V AC 8H1~8H3 上极限（8LS).下极限(7LS) 110V AC 2H2~2H4 断带（BTS).涨绳轮(GTC).缓冲器(BTF).底坑急停(PES) 110V AC 2C7~2C10 轿厢急停（ES) 110V AC 2C10~2C4 厅门锁（DS) 110V AC 2C4~2C5 轿门锁(GS) 110V AC 7C7~7C8 上限位(1LS)?下限位(2LS) 30VDC奥的斯,TECE-4OVF【长阳路。
