电梯安全回路图纸讲解电梯作为一种常见的交通工具，其安全性一直备受关注。

而电梯的安全回路图纸则是保障电梯安全运行的重要组成部分。

在本文中，我们将对电梯安全回路图纸进行详细的讲解，希望能够帮助大家更好地理解和应用电梯安全回路图纸。

首先，让我们来了解一下电梯安全回路图纸的作用。

电梯安全回路图纸是用来规划和设计电梯的安全控制系统的图纸，其中包括了电梯的各个安全回路的连接方式、控制元件的布置位置以及各种安全装置的工作原理等信息。

通过仔细阅读和理解电梯安全回路图纸，可以帮助工程师们更好地进行电梯的安全控制系统的设计和维护工作。

其次，让我们来看一下电梯安全回路图纸中的主要内容。

电梯安全回路图纸通常包括以下几个方面的内容，首先是电梯的主要安全回路的连接方式，包括电梯的上行、下行、制动、限速等回路的连接方式和控制元件的布置位置；其次是各种安全装置的工作原理，比如电梯门的安全光幕、紧急制动装置、电梯超速保护装置等，这些安全装置在电梯运行过程中起着非常重要的作用；最后是电梯的故障诊断与报警系统，包括电梯的故障诊断逻辑、报警信号的传输路径等内容。

通过对这些内容的了解，可以更好地掌握电梯安全回路图纸的设计原理和应用方法。

接下来，让我们来分析一下电梯安全回路图纸的设计原则。

在设计电梯安全回路图纸时，需要遵循一些基本的设计原则，比如安全性、可靠性、灵活性和易维护性。

首先，安全性是设计电梯安全回路图纸的首要原则，必须确保电梯在运行过程中能够保障乘客和设备的安全；其次，可靠性是指电梯安全回路系统必须具有高度的可靠性，能够确保在各种复杂的环境下正常运行；再次，灵活性是指电梯安全回路系统需要具有一定的灵活性，能够适应各种不同的运行需求；最后，易维护性是指电梯安全回路系统需要具有良好的易维护性，能够方便工程师们进行维护和保养工作。

最后，让我们来总结一下电梯安全回路图纸的重要性。

电梯安全回路图纸是电梯安全控制系统的重要组成部分，对于保障电梯的安全运行起着至关重要的作用。

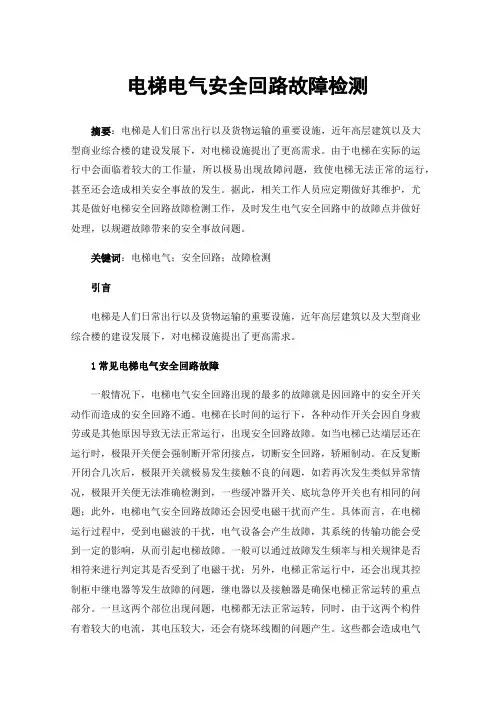

电梯电气安全回路故障检测摘要：电梯是人们日常出行以及货物运输的重要设施，近年高层建筑以及大型商业综合楼的建设发展下，对电梯设施提出了更高需求。

由于电梯在实际的运行中会面临着较大的工作量，所以极易出现故障问题，致使电梯无法正常的运行，甚至还会造成相关安全事故的发生。

据此，相关工作人员应定期做好其维护，尤其是做好电梯安全回路故障检测工作，及时发生电气安全回路中的故障点并做好处理，以规避故障带来的安全事故问题。

关键词：电梯电气；安全回路；故障检测引言电梯是人们日常出行以及货物运输的重要设施，近年高层建筑以及大型商业综合楼的建设发展下，对电梯设施提出了更高需求。

1常见电梯电气安全回路故障一般情况下，电梯电气安全回路出现的最多的故障就是因回路中的安全开关动作而造成的安全回路不通。

电梯在长时间的运行下，各种动作开关会因自身疲劳或是其他原因导致无法正常运行，出现安全回路故障。

如当电梯已达端层还在运行时，极限开关便会强制断开常闭接点，切断安全回路，轿厢制动。

在反复断开闭合几次后，极限开关就极易发生接触不良的问题，如若再次发生类似异常情况，极限开关便无法准确检测到，一些缓冲器开关、底坑急停开关也有相同的问题；此外，电梯电气安全回路故障还会因受电磁干扰而产生。

具体而言，在电梯运行过程中，受到电磁波的干扰，电气设备会产生故障，其系统的传输功能会受到一定的影响，从而引起电梯故障。

一般可以通过故障发生频率与相关规律是否相符来进行判定其是否受到了电磁干扰；另外，电梯正常运行中，还会出现其控制柜中继电器等发生故障的问题，继电器以及接触器是确保电梯正常运转的重点部分。

一旦这两个部位出现问题，电梯都无法正常运转，同时，由于这两个构件有着较大的电流，其电压较大，还会有烧坏线圈的问题产生。

这些都会造成电气回路系统无法正常的作业；还有一种常见电梯电气安全回路故障，就是电气回路系统有一只电气触电表被烧坏，造成系统短路影响电梯正常运行。

2电梯电气安全回路故障检测2.1电梯控制系统采用CAN总线时的可靠性设计随着社会的发展和进步，智能化和信息化的趋势对电梯提出了更高的要求，电梯上出现越来越多的监控电梯运行状态的各种监控系统，以及轿厢内监控乘客安全乘梯的监控设备。

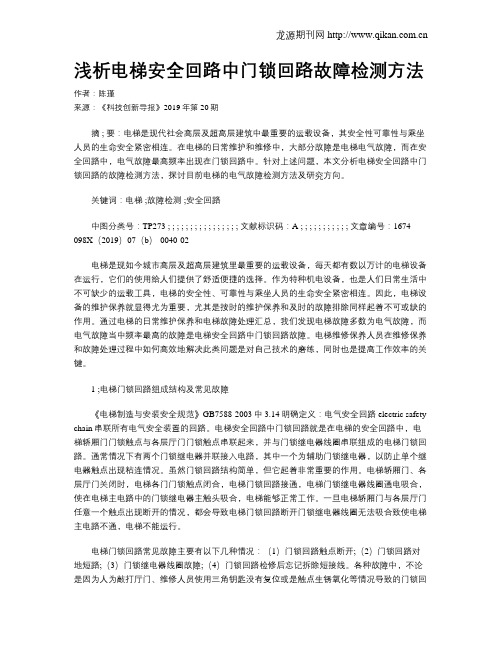

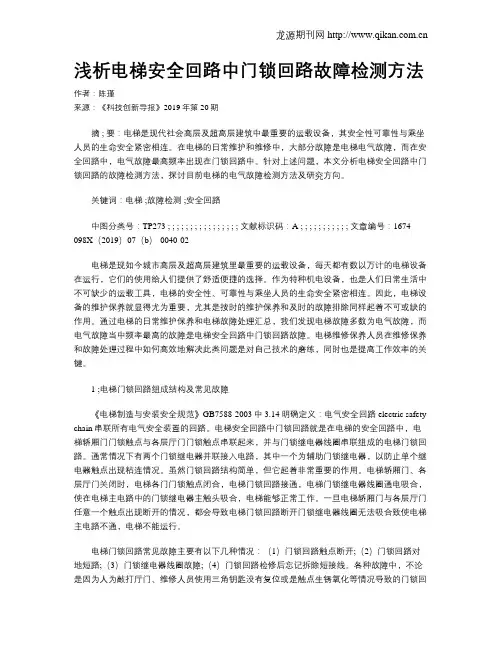

浅析电梯安全回路中门锁回路故障检测方法作者：陈瑾来源：《科技创新导报》2019年第20期摘 ; 要：电梯是现代社会高层及超高层建筑中最重要的运载设备，其安全性可靠性与乘坐人员的生命安全紧密相连。

在电梯的日常维护和维修中，大部分故障是电梯电气故障，而在安全回路中，电气故障最高频率出现在门锁回路中。

针对上述问题，本文分析电梯安全回路中门锁回路的故障检测方法，探讨目前电梯的电气故障检测方法及研究方向。

关键词：电梯 ;故障检测 ;安全回路中图分类号：TP273 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文献标识码：A ; ; ; ; ; ; ; ; ; ; ; 文章编号：1674-098X（2019）07（b）-0040-02电梯是现如今城市高层及超高层建筑里最重要的运载设备，每天都有数以万计的电梯设备在运行，它们的使用给人们提供了舒适便捷的选择。

作为特种机电设备，也是人们日常生活中不可缺少的运载工具，电梯的安全性、可靠性与乘坐人员的生命安全紧密相连。

因此，电梯设备的维护保养就显得尤为重要，尤其是按时的维护保养和及时的故障排除同样起着不可或缺的作用。

通过电梯的日常维护保养和电梯故障处理汇总，我们发现电梯故障多数为电气故障，而电气故障当中频率最高的故障是电梯安全回路中门锁回路故障。

电梯维修保养人员在维修保养和故障处理过程中如何高效地解决此类问题是对自己技术的磨练，同时也是提高工作效率的关键。

1 ;电梯门锁回路组成结构及常见故障《电梯制造与安装安全规范》GB7588-2003中3.14明确定义：电气安全回路electric safety chain串联所有电气安全装置的回路。

电梯安全回路中门锁回路就是在电梯的安全回路中，电梯轿厢门门锁触点与各层厅门门锁触点串联起来，并与门锁继电器线圈串联组成的电梯门锁回路。

通常情况下有两个门锁继电器并联接入电路，其中一个为辅助门锁继电器，以防止单个继电器触点出现粘连情况。

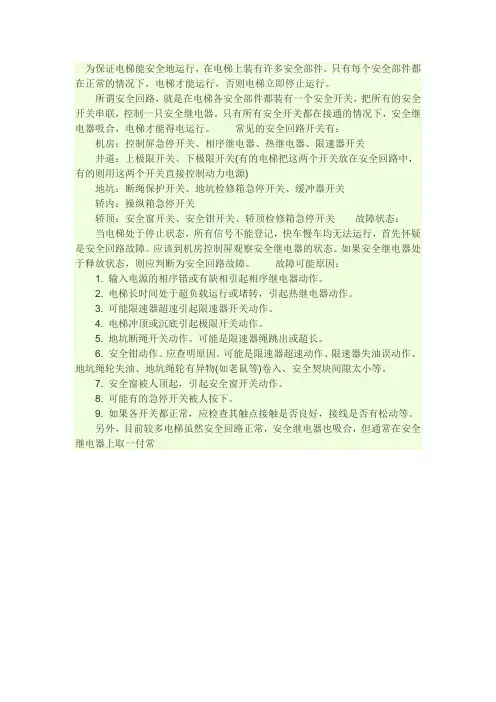

为保证电梯能安全地运行，在电梯上装有许多安全部件。

只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。

所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。

只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。

常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关(有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源)地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。

应该到机房控制屏观察安全继电器的状态。

如果安全继电器处于释放状态，则应判断为安全回路故障。

故障可能原因：1. 输入电源的相序错或有缺相引起相序继电器动作。

2. 电梯长时间处于超负载运行或堵转，引起热继电器动作。

3. 可能限速器超速引起限速器开关动作。

4. 电梯冲顶或沉底引起极限开关动作。

5. 地坑断绳开关动作。

可能是限速器绳跳出或超长。

6. 安全钳动作。

应查明原因。

可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物(如老鼠等)卷入、安全契块间隙太小等。

7. 安全窗被人顶起，引起安全窗开关动作。

8. 可能有的急停开关被人按下。

9. 如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。

另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常。

电梯维修及保养培训材料（安全回路的电路图）一、电梯的基础知识1、电梯的定义电梯是一个具有特种容载装置的轿厢沿着恒定不变的铅锤导轨，在不同水平面间，做间歇运动的用电力驱动的起重机械。

酒店使用的为上海三菱GPS—Ⅲ电梯，运行速度分别为1#、2#、3#梯2.5m/s,4#、5#梯1.75m/s。

2、电梯的分类A、按用途分类⑴乘客电梯⑵载货电梯⑶客货（两用）电梯⑷住宅电梯⑸杂物电梯⑹船用电梯⑺汽车用电梯⑻观光电梯⑼病床电梯⑽其他电梯：冷库电梯、建筑工程电梯、矿井电梯等专用电梯。

B、按电梯速度分类⑴甲类：速度在2～3m/s的电梯，成为高速电梯。

当速度超过3m/s 时，习惯上称为超高速电梯。

⑵乙类：速度大于1m/s而小于2m/s的电梯，称为快速电梯。

⑶速度为1m/s及以下的电梯，称为低速电梯。

3、电梯常用技术术语（1）供电系统：为电梯提供电源的装置。

（2）曳引电动机：即电梯的动力源。

交流电梯用交流电动机，直流电梯用直流电动机。

（3）操作系统：对电梯的运行实现操纵的装置，轿厢内的按钮操纵盘及厅外的呼叫按钮。

（4）位置显示装置：即轿厢内和厅门指示灯，以灯光数字显示电梯所在的楼层，以箭头显示电梯的运行方向。

（5）机械选层器：设在机房内。

通常用钢带与电梯轿厢连接，模拟电梯运行状态的机械——电气装置，能指示轿厢位置、选层、消号确定运行方向、发出限速信号等作用。

（6）限速器：装在机房内。

当电梯的运行速度超过允许值时，能产生机械动能，切断控制电路，并迫使安全钳动作。

（7）安全钳：当电梯的运行速度超过允许值时，限速器动作后，安全钳受限速器的操纵，将轿厢强行制停在导轨上。

安全钳装在轿厢下边的两侧。

（8）缓冲器：当轿厢或对重蹾底时，能吸收能量，安全制停。

（9）对重：由对重架和对重块组成，其重量与轿厢载重量成一定比例，装在井道内通过曳引钢丝绳与轿厢做相反方向运行。

（10）层站：在楼的各层中，电梯停靠的地点。

（11）基站：轿厢在无指令运行时停靠的层站。

各种电梯安全回路资料和短接方法（含下载）
各种电梯安全回路短接方法！
1、各种电梯安全回路短接方法！（含下载）
2、华升富士达电梯安全回路详解
3、通力安全回路板指示灯和插件
4、日立电梯VGE电梯的安全回路
5、日立电梯安全回路及厅轿门短接点
6、东芝短接安全回路操作
7、苏州富士eCOM小机房安全回路
8、通力小机房电梯安全回路图纸
9、电梯的门锁、检修、抱闸线圈、运行继电器回路
10、三菱ELENESSA电梯安全回路图纸
11、详解新时达、默纳克、奥的斯、巨人通力安全回路
12、日立继电器板释注安全回路随行电缆说明
13、巨人通力20K安全回路封线
14、三菱MAXIEZ电梯安全回路图纸
15、东芝CV330A标注版安全回路图纸
16、万变不离其宗，电梯电气回路的通与不通
17、奥的斯、三菱各型号电梯安全回路封线
18、电梯人必须知道的电气二次控制回路知识
19、电梯门回路检测功能的检验前判定与实际电路的安全隐患
20、电梯的安全回路及其改进方法
21、三菱电梯检修回路详解
22、电梯电气图识读之—安全、门回路
23、你真的会检查电梯的安全回路吗？
24、日立电梯HGP、NPH、MCA安全回路、RVBD板指示灯
25、电梯厅门回路对地短路的检查技巧与方法
26、电梯安全回路分析及故障判断
27、电梯短接门锁回路风险分析
28、奥的斯300VF电梯安全和门锁回路图纸解读
29、广日电梯MAX安全回路
30、东芝电梯330A安全回路封线
31、日立电梯没有图纸如何判断电梯安全回路。

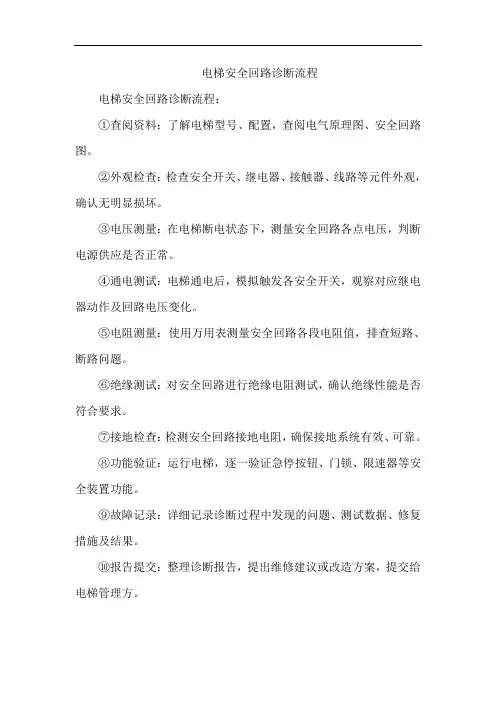

电梯安全回路诊断流程
电梯安全回路诊断流程：
①查阅资料：了解电梯型号、配置，查阅电气原理图、安全回路图。

②外观检查：检查安全开关、继电器、接触器、线路等元件外观，确认无明显损坏。

③电压测量：在电梯断电状态下，测量安全回路各点电压，判断电源供应是否正常。

④通电测试：电梯通电后，模拟触发各安全开关，观察对应继电器动作及回路电压变化。

⑤电阻测量：使用万用表测量安全回路各段电阻值，排查短路、断路问题。

⑥绝缘测试：对安全回路进行绝缘电阻测试，确认绝缘性能是否符合要求。

⑦接地检查：检测安全回路接地电阻，确保接地系统有效、可靠。

⑧功能验证：运行电梯，逐一验证急停按钮、门锁、限速器等安全装置功能。

⑨故障记录：详细记录诊断过程中发现的问题、测试数据、修复措施及结果。

⑩报告提交：整理诊断报告，提出维修建议或改造方案，提交给电梯管理方。

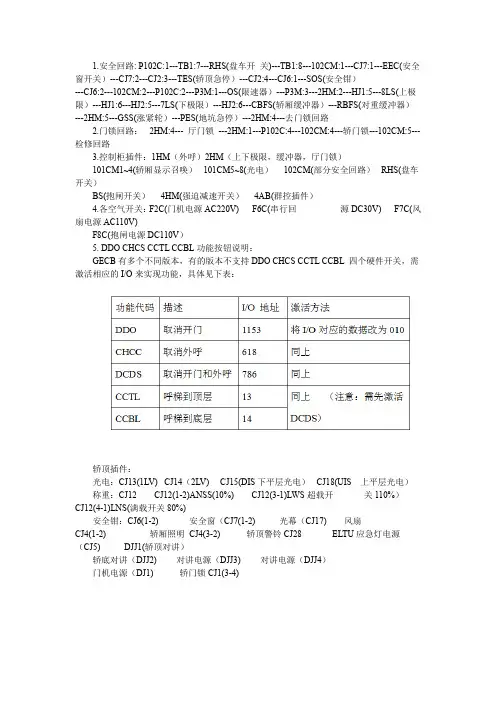

1.安全回路: P102C:1---TB1:7---RHS(盘车开关)---TB1:8---102CM:1---CJ7:1---EEC(安全窗开关）---CJ7:2---CJ2:3---TES(轿顶急停）---CJ2:4---CJ6:1---SOS(安全钳）---CJ6:2---102CM:2---P102C:2---P3M:1---OS(限速器）---P3M:3---2HM:2---HJ1:5---8LS(上极限）---HJ1:6---HJ2:5---7LS(下极限）---HJ2:6---CBFS(轿厢缓冲器）---RBFS(对重缓冲器）---2HM:5---GSS(涨紧轮）---PES(地坑急停）---2HM:4---去门锁回路2.门锁回路： 2HM:4--- 厅门锁---2HM:1---P102C:4---102CM:4---轿门锁---102CM:5---检修回路3.控制柜插件：1HM（外呼）2HM（上下极限，缓冲器，厅门锁）101CM1~4(轿厢显示召唤） 101CM5~8(光电）102CM(部分安全回路） RHS(盘车开关）BS(抱闸开关）4HM(强迫减速开关）4AB(群控插件）4.各空气开关：F2C(门机电源AC220V) F6C(串行回源DC30V) F7C(风扇电源AC110V)F8C(抱闸电源DC110V）5. DDO CHCS CCTL CCBL功能按钮说明：GECB有多个不同版本，有的版本不支持DDO CHCS CCTL CCBL 四个硬件开关，需激活相应的I/O来实现功能，具体见下表：轿顶插件：光电：CJ13(1LV) CJ14（2LV) CJ15(DIS下平层光电） CJ18(UIS 上平层光电）称重：CJ12 CJ12(1-2)ANSS(10%) CJ12(3-1)LWS超载开关110%）CJ12(4-1)LNS(满载开关80%)安全钳：CJ6(1-2) 安全窗（CJ7(1-2) 光幕（CJ17) 风扇CJ4(1-2) 轿厢照明CJ4(3-2) 轿顶警铃CJ28 ELTU应急灯电源（CJ5) DJJ1(轿顶对讲）轿底对讲（DJJ2) 对讲电源（DJJ3) 对讲电源（DJJ4）门机电源（DJ1) 轿门锁CJ1(3-4)。
