CTC结构讲解

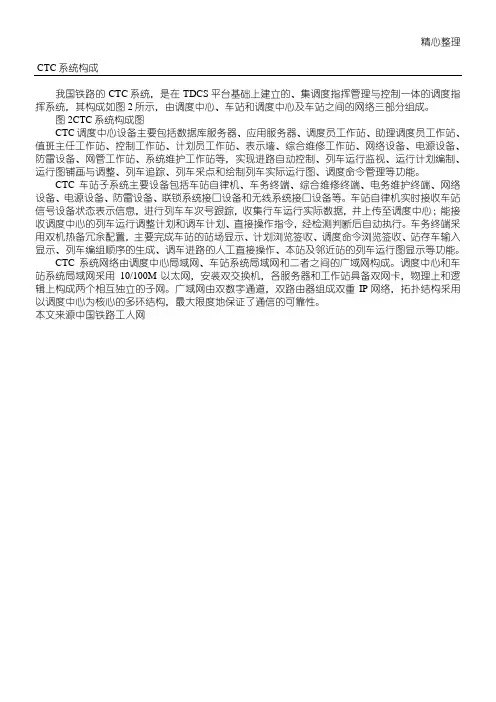

CTC系统构成
我国铁路的CTC系统，是在TDCS平台基础上建立的、集调度指挥管理与控制一体的调度指挥系统，其构成如图2所示，由调度中心、车站和调度中心及车站之间的网络三部分组成。

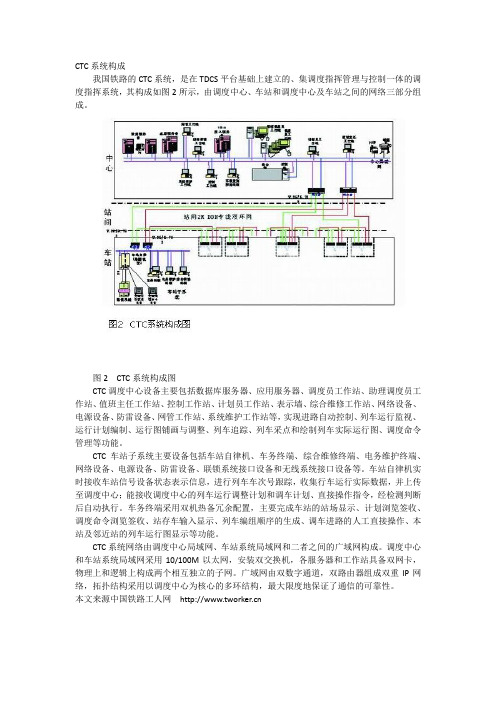

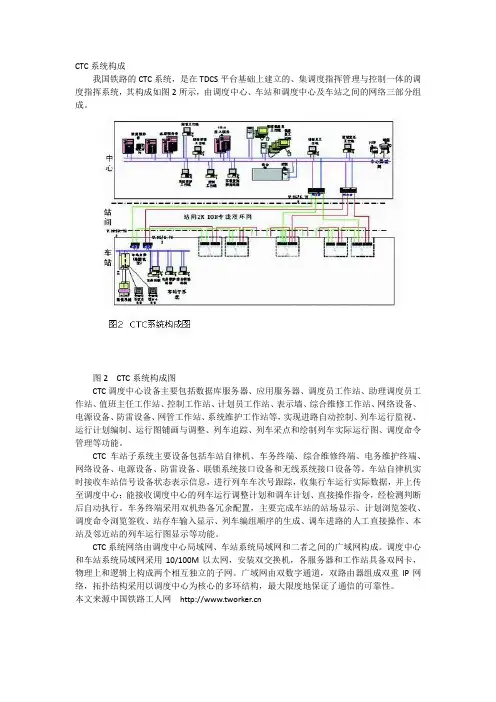

图2 CTC系统构成图
CTC调度中心设备主要包括数据库服务器、应用服务器、调度员工作站、助理调度员工作站、值班主任工作站、控制工作站、计划员工作站、表示墙、综合维修工作站、网络设备、电源设备、防雷设备、网管工作站、系统维护工作站等，实现进路自动控制、列车运行监视、运行计划编制、运行图铺画与调整、列车追踪、列车采点和绘制列车实际运行图、调度命令管理等功能。

CTC车站子系统主要设备包括车站自律机、车务终端、综合维修终端、电务维护终端、网络设备、电源设备、防雷设备、联锁系统接口设备和无线系统接口设备等。

车站自律机实时接收车站信号设备状态表示信息，进行列车车次号跟踪，收集行车运行实际数据，并上传至调度中心；能接收调度中心的列车运行调整计划和调车计划、直接操作指令，经检测判断后自动执行。

车务终端采用双机热备冗余配置，主要完成车站的站场显示、计划浏览签收、调度命令浏览签收、站存车输入显示、列车编组顺序的生成、调车进路的人工直接操作、本站及邻近站的列车运行图显示等功能。

CTC系统网络由调度中心局域网、车站系统局域网和二者之间的广域网构成。

调度中心和车站系统局域网采用10/100M以太网，安装双交换机，各服务器和工作站具备双网卡，物理上和逻辑上构成两个相互独立的子网。

广域网由双数字通道，双路由器组成双重IP网络，拓扑结构采用以调度中心为核心的多环结构，最大限度地保证了通信的可靠性。

本文来源中国铁路工人网。

ctc电池包结构摘要：1.CTC 电池包的定义与重要性2.CTC 电池包的结构概述3.CTC 电池包的主要组成部分及其功能4.CTC 电池包的优点与应用前景正文：【1.CTC 电池包的定义与重要性】CTC（Cell to Cell）电池包，即单体电池到单体电池的电池包，是一种将多个单体电池通过焊接方式连接在一起的电池包。

这种结构可以实现更高的能量密度和更稳定的电压输出，因此在电动汽车、太阳能发电、储能系统等领域具有重要的应用价值。

【2.CTC 电池包的结构概述】CTC 电池包主要由多个单体电池、电池管理系统（BMS）、热管理系统和外壳等部分组成。

其中，单体电池是电池包的基本单元，通过焊接方式连接在一起，形成一个稳定的电压输出。

电池管理系统负责监控和控制电池包的各项参数，保证电池包的安全运行。

热管理系统用于散热或加热，以维持电池包在合适的工作温度范围内。

外壳起到保护电池包内部元件和美观的作用。

【3.CTC 电池包的主要组成部分及其功能】（1）单体电池：作为电池包的基本单元，单体电池的性能直接影响整个电池包的性能。

目前常用的单体电池有锂离子电池、镍氢电池和钠硫电池等。

（2）电池管理系统（BMS）：电池管理系统负责监控和控制电池包的各项参数，如电池电压、电流、温度等，并根据这些参数进行保护和控制。

BMS 是确保电池包安全运行的关键部分。

（3）热管理系统：热管理系统负责维持电池包在合适的工作温度范围内。

一般来说，电池包的工作温度范围应在5-45 摄氏度之间。

过高或过低的温度都会影响电池包的性能和寿命。

（4）外壳：外壳起到保护电池包内部元件和美观的作用。

通常，外壳采用高强度、轻质的材料制成，如铝合金、不锈钢等。

【4.CTC 电池包的优点与应用前景】CTC 电池包具有以下优点：（1）高能量密度：由于采用多个单体电池焊接在一起，CTC 电池包具有较高的能量密度，可以提供更长的续航里程。

（2）结构简单：CTC 电池包的结构相对简单，制造和维护成本较低。

CTC网络结构分散自律调度集中系统（CTC）的网络子系统是铁路行业专有的一种网络系统，有自己的明显特点，应该按照铁路行业标准来组网。

相关标准包括2003年的《分散自律调度集中系统（CTC）技术条件》，2006年的《分散自律调度集中组网方案和硬件配置标准》，2008年12月的《TDCS/CTC组网技术条件》。

CTC网络有两个显著特点，一是双网，二是环网。

双网是指路局中心和车站的计算机和网络设备都是两套。

例如每个车站安装两台路由器和两台交换机。

两台路由器互为冗余备份，两台交换机与路由器交叉连接。

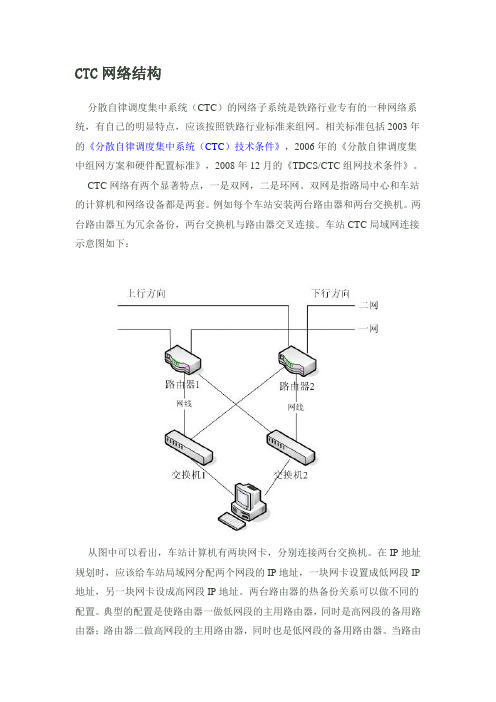

车站CTC局域网连接示意图如下：从图中可以看出，车站计算机有两块网卡，分别连接两台交换机。

在IP地址规划时，应该给车站局域网分配两个网段的IP地址，一块网卡设置成低网段IP 地址，另一块网卡设成高网段IP地址。

两台路由器的热备份关系可以做不同的配置。

典型的配置是使路由器一做低网段的主用路由器，同时是高网段的备用路由器；路由器二做高网段的主用路由器，同时也是低网段的备用路由器。

当路由器一down机或者两个广域网口都down的时候，低网段的主用路由器切换到路由器二，这时两个网段的数据包都走路由器二。

从上图可以看出，车站对上行方向有两个广域网通道，对下行方向也有两个广域网通道。

两个相邻车站的连接关系见下图：车站与车站“手拉手”连接，每6-12个站引一条迂回通道连接路局，这样就形成了环网。

CTC环状广域网示意图如下：人们习惯于把这样的环网方式称为抽头。

在2008年《TDCS/CTC组网技术条件》出台前，有些已建成的CTC网络的环与环之间没有直连通道，其示意图如下：这种环网结构有一个缺点,当路局网络遭到地震或其他重大灾害而瘫痪的时候,几个环之间无法通信。

这种环网不如前一种方式，但它符合2006年出台的《分散自律调度集中组网方案和硬件配置标准》，可以在适当的时候做优化调整。

实际的CTC网络的拓扑结构往往如下图：开放性和标准化是网络设计的重要原则。

ctc电池包结构摘要：1.CTC 电池包的概述2.CTC 电池包的主要结构3.CTC 电池包的结构优势4.CTC 电池包的应用领域正文：一、CTC 电池包的概述CTC 电池包，全称为“Cell to Cell”，是一种电池组串联技术，即将多个电池单体通过焊接方式直接串联，形成一个电池组。

相较于传统的电池模块（Battery Module）结构，CTC 电池包在能量密度、成本和安全性等方面具有明显优势。

二、CTC 电池包的主要结构1.电池单体：CTC 电池包的基本单元是电池单体，通常为锂离子电池。

电池单体之间通过焊接方式直接串联，形成一个电池组。

2.电池组：由多个电池单体串联而成的电池组，是CTC 电池包的核心部分。

电池组内部一般不包含电池管理系统（Battery Management System, BMS）和热管理系统（Thermal Management System, TMS），这些功能通常由车辆或系统的主BMS 和TMS 统一管理。

3.电池组外壳：CTC 电池包的外壳主要用于保护电池组，一般采用高强度、耐腐蚀的材料制成。

外壳内部通常设有绝缘材料，以防止电池单体间短路。

三、CTC 电池包的结构优势1.高能量密度：由于CTC 电池包取消了传统电池模块中的电池隔板、连接线等部件，使得电池包内部空间利用率更高，从而提高了能量密度。

2.降低成本：CTC 电池包简化了结构，减少了零部件数量，降低了生产成本。

同时，由于取消了电池模块层次，使得电池包的维护和更换更加便捷，降低了使用成本。

3.提高安全性：CTC 电池包由于结构简单，减少了潜在的安全隐患。

同时，电池单体之间的直接焊接使得电池包的热传导性能更好，有利于提高电池组的热稳定性。

四、CTC 电池包的应用领域CTC 电池包技术广泛应用于新能源汽车，如电动汽车、混合动力汽车等。

随着电动汽车续航里程和性能要求的不断提高，CTC 电池包技术将得到更广泛的应用。
