风烟系统

第四章风烟系统及风机第一节风烟系统一、风烟系统流程图4-1为本锅炉风烟系统的流程。

外界冷风经两台送风机加压后分两路，较大部分进入两台再生式三分仓空气预热器的二次风侧。

蓄热板随空预器一起转动，在烟气侧吸收热量，转到风侧后又将冷风加热，使冷二次风成为热两次风，然后经热风管进入燃烧器风箱，通过炉拱燃烧器组件的调节挡板以及炉拱下面炉膛风口处的调节挡板进入炉膛，作为煤粉燃烧后补充氧量。

若在机组启动时由于环境温度很低时，可以打开热风再循环阀，使一部分从空预器出来的热二次风经热风再循环管回到空预器入口与冷二次风混合，以提高冷二次风温度，避免空预器低温腐蚀。

较小部分冷空气不进入空气预热器，而是进入冷二次风联箱，作为磨煤机的冷风调节热进入磨煤机的风温和风量，输送制粉。

冷风还有一部分作为磨煤机和给煤机的密封风。

燃料在炉膛燃烧后，产生高温烟气。

高温烟气经引风机抽吸后，向上流动，经过水冷壁和屏式过热器放热，烟气流经炉顶的末级过热器，经过凝渣管后进入竖井烟道，在竖井中烟气被分隔墙分成前后两侧平行流，后一股烟气流经低温过热器和第二级省煤器，而前一股烟气流经再热器和第一级省煤器。

竖井尾部布置有再热器和烟气档板，之后两股烟气混合流出竖井。

烟气从竖井进入空气预热器，加热一次风和二次风。

从空气预热器出来后正常情况下通过除尘器除尘后经引风机进入脱硫系统脱硫，然后送入烟囱，排入大气。

若脱硫系统因故障退出运行时，引风机后烟气直接送入烟囱，排入大气。

二、风烟系统特点1、由于本机组锅炉燃煤含硫量低，又属于我国南方非采暖地区，全年平均气温19.8℃，极端最低温度为0.3℃，因此本机组锅炉空气预热器入口一、二次风采用热风再循环方式加热，在气温较低时用于提高进风温度，不再设暖风器系统，便于运行维护，节省投资。

2、烟气系统按平衡通风设计，其设计和布置能使一次风机、送/引风机在锅炉低负荷或一侧风机故障时单侧运行。

空预器进、出口风道均设有隔离让可将事故或发生尾部烟道二次燃烧的空气预热器隔离。

简述锅炉风烟系统流程
锅炉风烟系统流程包括以下几个步骤:
1. 燃煤电厂的煤由皮带机输送到煤仓间的煤斗内，煤斗的煤经给煤机进入磨煤机磨成煤粉。

2. 煤粉由经空气预热器加热的热风携带进入炉内燃烧。

3. 燃烧生成的烟气经除尘后由引风机抽出，最后经烟囱排入大气。

4. 锅炉排出的炉渣经破碎后，连同除尘器下部的细灰一起，由灰渣泵打至储灰场。

5. 为了平衡两台送风机出口风压，在风机出口挡板后设有联络风管。

在送风机的入口风道上设有热风再循环，当环境温度较低时，可以投入热风再循环，以提高进入空气预热器的空气温度，从而防止空气预热器冷端积灰和腐蚀。

6. 烟气系统是将炉膛中的烟气抽出，经尾部受热面、空预器、除尘器和烟囱排向大气。

在除尘器后设有两台 50% 容量的静叶可调的轴流式引风机，为使除尘器前后的烟气压力平衡，设有压差控制器和调节装置。

锅炉风烟系统介绍一、组成部分1.风机：风机是整个锅炉风烟系统的关键部分，它将大气中的空气通过风道送入燃烧系统，提供所需的燃气。

根据不同的需求，风机可以分为引风机和排风机，引风机用于向燃烧室供应空气，而排风机用于排出燃烧产生的废气。

2.风道：风道是将风机送出的气体引导到燃烧系统中的通道。

它通常由金属板材制成，具有良好的密封性能，以减少泄漏和压力损失。

风道根据不同的作用可以分为引风道和排风道。

3.燃烧系统：燃烧系统是锅炉风烟系统中的核心部分，主要由燃烧器、燃气管道和燃烧室组成。

燃烧器是将燃气与空气混合并点燃的装置，通过调整燃气和空气的比例来控制燃烧过程的稳定性和热效率。

燃烧室是燃烧过程发生的地方，它提供了一个闭合的环境，以确保燃烧的稳定性和安全性。

4.排烟系统：排烟系统是将燃烧产生的废气从锅炉中排出的部分，主要由烟囱和烟道组成。

烟囱是一个垂直竖立的结构，用于排放废气，它通常具有一定的高度，以便形成必要的气流和排烟效果。

烟道是连接燃烧室和烟囱的管道，通过烟道将废气从燃烧室引导到烟囱。

二、工作原理锅炉风烟系统的工作原理是通过引风机将空气送入燃烧系统，与燃气混合后点燃，产生高温燃烧气体。

燃烧气体经过烟道被引导到烟囱，然后通过烟囱排放到大气中。

在整个过程中，风机提供所需的气流，风道将气体引导到燃烧室，燃烧系统进行燃烧操作，排烟系统将废气排出。

三、特点1.高效能：锅炉风烟系统的设计和工作原理使其具有较高的热效率和燃烧效率。

通过精确调整燃气和空气的比例，可以获得更完全的燃烧和更高的能量利用率。

2.稳定性好：锅炉风烟系统采用可调节的风机和燃烧器，可以根据需求对燃烧过程进行精确控制，以确保燃烧的稳定性和安全性。

3.环保节能：锅炉风烟系统可以减少燃料的消耗和废气的排放，从而减少对环境的污染。

通过技术创新和设备优化，锅炉风烟系统可以实现更高的能源利用效率和更低的烟气排放。

4.安全可靠：锅炉风烟系统采用了多种安全保护装置，如过热保护、超温保护和燃气泄露报警等，以确保锅炉的安全运行。

风烟系统简介第一章风烟系统锅炉烟气和空气系统是指由燃烧产生的烟气和空气组成的系统。

主要由以下设备和装置组成，其运行参数决定空气和烟雾系统的参数：1）两台动叶可调轴流式送风机（二次风机）2）两台动叶可调轴流式一次风机3）两台静叶可调轴流式引风机4）两台容克式三分仓空气预热器5）烟气再循环管6）脱硫装置和两台静电除尘器7）两台火焰检测冷却风机8）两台密封风机9）六组对冲布置的燃烧器及二次风箱10）一次风管和二次风管与管道、熔炉、烟道、挡板或闸门、烟囱和其他设备相连。

风烟系统其实是两个平行的供风系统，有共同的炉膛、受热面烟道和两台引风机构成的风烟系统。

输送至熔炉的空气用于：1）燃料燃烧所需要的二次风和燃尽风由送风机供。

2）输送和干燥煤粉的一次风，由一次风机提供。

3）用于冷却火焰探测器的空气由火焰探测器冷却风扇提供，并从大气中获取。

4）给煤机、磨煤机和煤粉管吹扫风，由一次风机出口经密封风机增压后提供。

烟风系统分成一次风、二次风和烟气三个系统，本章节只介绍一、二次风系统、烟气系统和密封风系统，其他部分将在相关的章节介绍，如火检冷却风等。

根据锅炉本体设计，烟风系统采用平衡通风，即利用送风机正压头克服空气循环过程中的阻力，利用引风机负压头克服烟气循环过程中的阻力，使炉膛出口为负压。

系统的平衡点出现在熔炉中。

因此，燃烧空气侧的所有系统部件均设计为正压运行，烟气侧的所有部件均设计为负压运行。

均衡通风不仅使炉膛和风道漏风量不致过大，而且经济性高，能防止高温烟气向外排放，有利于操作人员的安全和锅炉房的环境。

第一节一一次风系统系统概述一次风的作用主要是干燥和输送煤粉，包括制粉系统的干燥通风量和磨煤通风量。

干燥通风量的作用是向入炉原煤提供热量，完成煤炭在磨制过程中的干燥作用、维持磨煤机出口温度的所对应煤量下所需的通风量。

而磨煤通风量不但包括干燥通风量，还包括携带和输送煤粉所需的风量。

一次风系统设置了两台50％容量的动叶可调轴流式风机，一次风在一次风机的作用下从大气吸入，经过一次风机增压后分成两路，一路经过空预器加热成热风，作一种是热一次风，另一种是冷一次风。

锅炉风烟系统流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

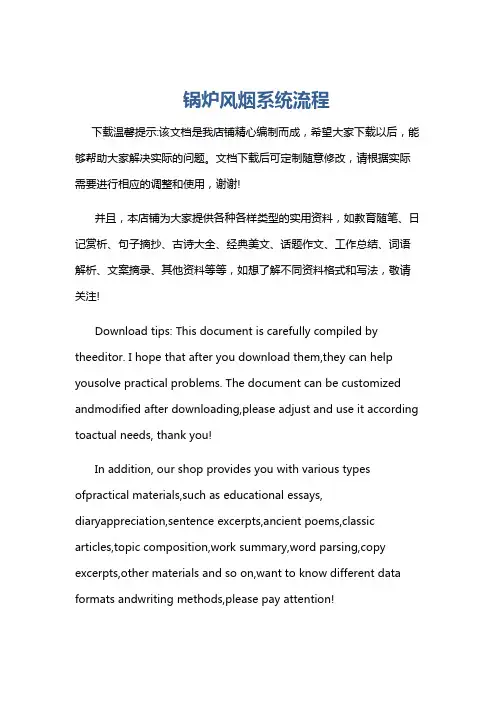

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!锅炉风烟系统流程锅炉风烟系统是指将空气和燃料送入锅炉，同时将燃烧产生的废气排出的系统。

风烟系统流程
风烟系统是一种用于控制工业废气排放的设备，它能够有效地净化废气，保护环境。

下面将为大家介绍风烟系统的工作流程。

首先，风烟系统的工作开始于废气的收集。

工业生产中产生的废气会通过管道输送至风烟系统的收集装置中。

在这个过程中，废气的温度、流量等参数会被实时监测，以便系统能够根据实际情况进行调节。

接下来，收集到的废气会被送入风烟系统的处理装置中。

在处理装置中，废气会经过一系列的过滤、吸附、化学反应等步骤，以去除其中的有害物质和颗粒物。

经过处理后的废气会被送入风烟系统的排放装置中。

在这里，系统会再次对废气进行监测，确保其达到国家相关排放标准。

如果废气不符合标准，系统会自动进行调节，直至达到要求为止。

最后，经过系统处理后的废气会被排放至大气中。

在这个过程中，系统会继续监测废气的排放情况，以确保环境不会受到二次污染。

综上所述，风烟系统的工作流程包括废气收集、处理、监测和排放四个主要环节。

通过这些环节的有机配合，风烟系统能够有效地净化工业废气，保护环境，促进可持续发展。

风烟系统流程一、系统概述。

风烟系统是指在建筑物内部或者其他封闭场所内，通过通风和排烟设备来控制空气流动和烟气排放的系统。

其主要功能是在火灾发生时，及时将烟雾排出，保障人员安全疏散和消防救援工作的顺利进行。

二、系统组成。

风烟系统主要由通风设备、排烟设备、控制系统和电源系统等组成。

通风设备包括通风机和风口，用于引入新鲜空气和保持空气流动；排烟设备包括排烟风机和排烟口，用于排出烟雾和有害气体；控制系统则是系统的大脑，通过传感器和控制面板实现对系统的监控和调节；电源系统则是系统的动力来源，保障系统正常运行。

三、系统工作流程。

1. 正常状态下。

在正常情况下，风烟系统处于待命状态，通风设备保持空气流通，排烟设备处于关闭状态。

控制系统监测环境温度、烟雾浓度等参数，保持系统处于正常工作状态。

2. 火灾发生时。

当火灾发生时，控制系统会立即感知到烟雾和高温等异常情况，启动排烟设备，同时关闭通风设备，防止烟雾进入通风系统。

排烟设备开始排出烟雾和有害气体，保障人员的安全疏散通道畅通。

3. 火灾扑灭后。

一旦火灾得到控制，控制系统会根据环境情况逐渐恢复正常状态，关闭排烟设备，重新启动通风设备，确保建筑物内部空气质量恢复正常。

四、系统特点。

风烟系统具有快速响应、自动化控制、可靠性高等特点。

在火灾发生时，系统能够迅速启动，并且能够根据实际情况进行智能调节，保障人员的生命安全和建筑物的财产安全。

五、系统维护。

为了保障风烟系统的正常运行，需要定期进行系统维护和检查。

主要包括清洁通风口和排烟口、检查通风设备和排烟设备的运行状态、检测控制系统的工作情况等。

六、系统应用。

风烟系统广泛应用于商业建筑、公共场所、地下空间等封闭场所，是建筑物消防设施中的重要一环。

通过科学合理的设计和配置，能够有效提高火灾发生时的安全疏散效率，保障人员的生命安全。

七、系统发展趋势。

随着科技的不断进步和社会的不断发展，风烟系统将会朝着智能化、网络化的方向发展，通过与建筑自动化系统的集成，实现更加智能、便捷的控制和管理。

简述锅炉风烟系统流程(一)锅炉风烟系统简介在工业生产、能源供应、环保等多个领域，锅炉都扮演着重要作用。

而锅炉的正常运转，需要依赖于锅炉风烟系统的配合工作。

接下来，我们将详细介绍锅炉风烟系统的组成和工作原理。

锅炉风烟系统的组成锅炉风烟系统主要包括以下组成部分：1.引风系统引风系统主要负责引进大量的空气，以确保锅炉内氧气的充足和燃烧的稳定。

引风系统的主要组成部分包括空气预热器、鼓风机、风道和进风口等。

2.燃烧系统燃烧系统是锅炉风烟系统中最核心的组成部分，主要由点火器、燃烧室、燃烧器、点火控制和温度控制系统等构成。

3.排烟系统排烟系统主要用于将燃烧后的尾气排出锅炉，以保证锅炉内部的清洁和氧气充足。

排烟系统的主要组成部分包括除尘器、烟囱、排烟风机和排烟管道等。

锅炉风烟系统的工作原理锅炉风烟系统的工作原理可以简单分为以下几个步骤：1.引风鼓风机通过空气预热器将大量的空气引入到锅炉燃烧室中。

空气预热器的作用是通过将空气加热，使得锅炉内的氧气分子尽可能地充满整个燃烧室。

2.点火点火器在引入空气之后，会自动进行点火操作，将燃料点燃。

3.燃烧燃料经过点火器点燃后，会在燃烧室中进行燃烧。

燃烧器调节器可以控制燃烧室内的温度和压力，确保燃烧的充分和稳定。

4.排烟燃烧完毕后的尾气会被排烟系统中的排烟管道带出锅炉，经过除尘器的净化后，最后由排烟风机将尾气排出烟囱。

通过以上步骤，锅炉风烟系统可以保证锅炉正常稳定地工作，并且达到清晰无污染的排放效果。

以上就是锅炉风烟系统的简单介绍。

在实际生产中，为了确保锅炉系统的正常运转和延长系统的使用寿命，我们需要对风烟系统进行定期检查和维护，以确保系统达到最佳的使用效果。

锅炉风烟系统的优点锅炉风烟系统中引风、燃烧和排烟三个部分紧密协作，具有以下优点：1.高效节能因为引风系统可以对进入锅炉的空气进行预热处理，能够在一定程度上保证燃料的充分燃烧，提高了能源的利用率。

2.环保安全排烟系统能够净化排放的废气，降低环境污染，防止污染物对人体造成损害，保证人的健康。
