2018中考化学试题汇编考点42图像类试题含解析D碳气体，后与氯化钙反应生成碳酸钙沉淀和氯化钠，由图可知，P点时碳酸钠与稀盐酸恰好完全反应，此时溶液中有生成的氯化钠和原溶液中的氯化钙，故含有两种溶质，故错误；B、设生成4.4g的二氧化碳需要碳酸钠的质量为xNa2CO3+2HCl ==2NaCl+H2O+CO2↑106 44x 4.4g=，解得x=100g设生成8g的碳酸钙需要稀碳酸钠的质量为y Na2CO3+ CaCl2=2NaCl+ CaCO3↓、106 100y 8g=，解得y=80g ，故共需碳酸钠的质量为100g+80g =180g，正确；C、0-P的过程中碳酸钠与稀盐酸反应，稀盐酸的含量逐渐减少，故pH逐渐增加，正确；D、0-P段表示生成气体，Q至R段表示生成沉淀，正确。
故选A。
4. （2018•山东泰安）向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液的质量关系如图所示。
下列说法不正确的是( )A. a点溶液中滴入紫色石蕊试液变红B. bc段(不含b点)反应的化学方程式为: MgCl2 +2NaOH==Mg(OH)2↓+2NaClC. 整个变化过程中氯离子数目没有改变D. d点溶液中含有两种溶质【答案】D【解析】向盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液时，氢氧化钠先和稀盐酸反应生成氯化钠和水，后和氯化镁反应生成氢氧化镁沉淀和氯化钠。
A、a点溶液中含有的溶质有没有反应的盐酸、反应生成的硫酸钠和没有反应的氯化镁三种物质，盐酸呈酸性，能使紫色石蕊试液变红，故A错误；B、bc段发生的反应是氢氧化钠和氯化镁反应生成氢氧化镁和氯化钠，化学方程式为: MgCl2 +2NaOH==Mg(OH)2↓+2NaCl，故B错误；C、整个变化过程中氯离子没有生成沉淀或气体，也没有加入，所以整个变化过程中氯离子数目没有改变，故C错误；D、d点时，氢氧化钠和盐酸、氯化镁恰好完全反应，溶液中的溶质只有氯化钠一种，故D正确。

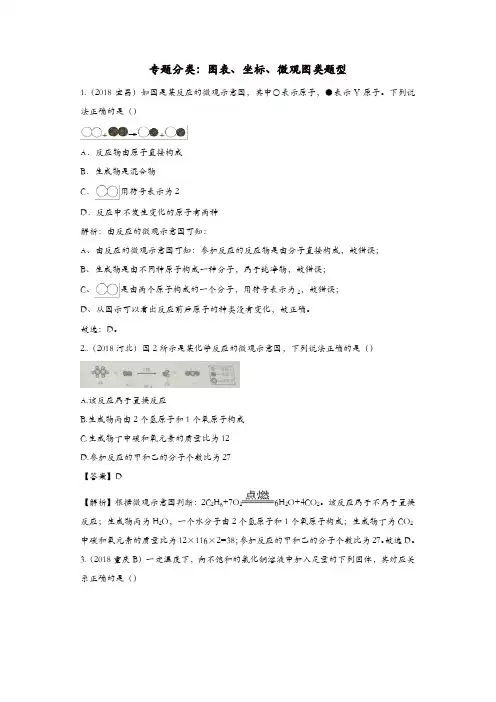

专题分类：图表、坐标、微观图类题型1.（2018宜昌）如图是某反应的微观示意图，其中○表示原子，●表示Y原子。
下列说法正确的是（）A．反应物由原子直接构成B．生成物是混合物C．用符号表示为2D．反应中不发生变化的原子有两种解析：由反应的微观示意图可知：A、由反应的微观示意图可知：参加反应的反应物是由分子直接构成，故错误；B、生成物是由不同种原子构成一种分子，属于纯净物，故错误；C、是由两个原子构成的一个分子，用符号表示为2，故错误；D、从图示可以看出反应前后原子的种类没有变化，故正确。
故选：D。
2..（2018河北）图2所示是某化学反应的微观示意图，下列说法正确的是（）A.该反应属于置换反应B.生成物丙由2个氢原子和1个氧原子构成C.生成物丁中碳和氧元素的质量比为12D.参加反应的甲和乙的分子个数比为27【答案】D【解析】根据微观示意图判断：2C2H6+7O26H2O+4CO2。
该反应属于不属于置换反应；生成物丙为H2O，一个水分子由2个氢原子和1个氧原子构成；生成物丁为CO2中碳和氧元素的质量比为12×116×2=38；参加反应的甲和乙的分子个数比为27。
故选D。
3.（2018重庆B）一定温度下，向不饱和的氯化铜溶液中加入足量的下列固体，其对应关系正确的是（）【答案】D【解析】一定温度下，向不饱和的氯化铜溶液中溶液溶质质量分数大于0；根据CuCl2+2NaOH=Cu（OH）2↓+2NaCl和题意判断溶液质量先减小但不能为0，氯化铜反应完，氢氧化钠过量后，溶液开始增大；根据CuCl2+n=Cu+nCl2判断开始时溶液中固体质量为0，随着锌粉不断加入生成铜的质量再增加，直至锌粉过量，溶液中固体质量一直在增加；根据CuCl2+2AgNO3=Cu（NO3）2+2AgCl↓判断随着反应的进行，沉淀的质量从0开始增加，直至氯化铜和硝酸银恰好反应，之后沉淀质量不变。
故选D。
4.（2018随州）在一个密闭容器中放入、Y、、W在一定条件下发生化学反应，一段时间后，测得有关数据如下表。

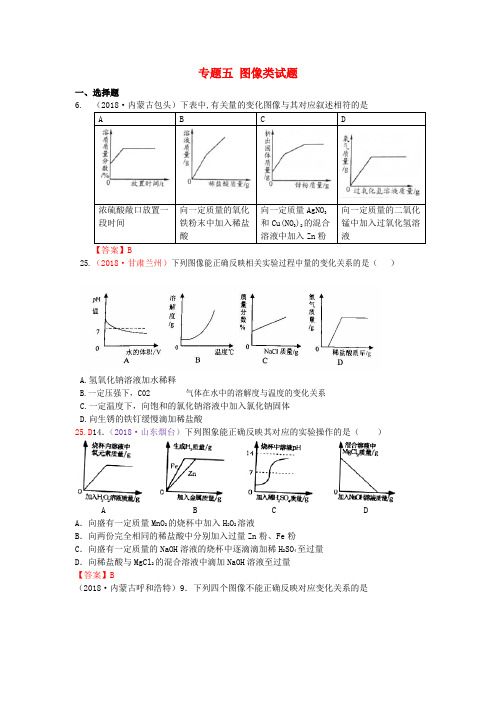

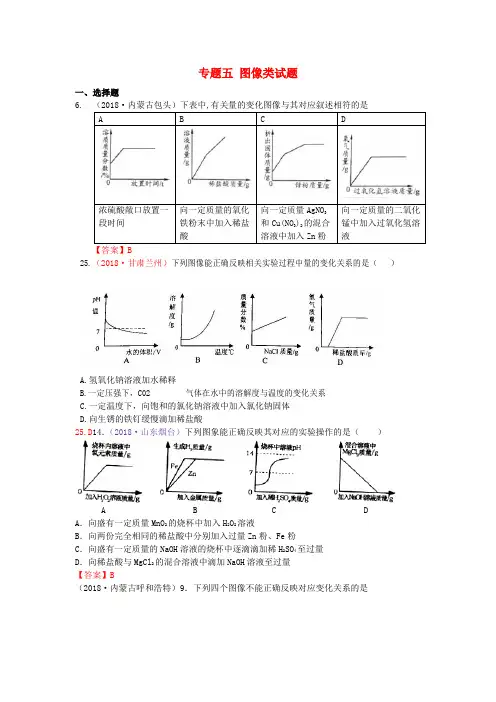

专题五图像类试题一、选择题6. （2018·内蒙古包头）下表中,有关量的变化图像与其对应叙述相符的是25.（2018·甘肃兰州）下列图像能正确反映相关实验过程中量的变化关系的是（）A.氢氧化钠溶液加水稀释B.一定压强下，C02 气体在水中的溶解度与温度的变化关系C.一定温度下，向饱和的氯化钠溶液中加入氯化钠固体D.向生锈的铁钉缓慢滴加稀盐酸25.D14．（2018·山东烟台）下列图象能正确反映其对应的实验操作的是（）A B C DA．向盛有一定质量MnO2的烧杯中加入H2O2溶液B．向两份完全相同的稀盐酸中分别加入过量Zn粉、Fe粉C．向盛有一定质量的NaOH溶液的烧杯中逐滴滴加稀H2SO4至过量D．向稀盐酸与MgCl2的混合溶液中滴加NaOH溶液至过量【答案】B（2018·内蒙古呼和浩特）9．下列四个图像不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C．在饱和石灰水中加入少量生石灰D．在密闭容器中用红磷测定空气中氧气的含量【答案】D（2018·广西桂林）20. 烧杯内原有某物质，向其中加入物质X，X的质量与变量Y的关系对应关系的是（【答案】D13. （2018•黑龙江齐齐哈尔）下列图像能够正确反映其对应变化关系的是A.将浓硫酸露置在空气中一段时间B.向等质量等质量分数的稀硫酸中，分别加入足量的铁粉和锌粉C.向等质量的氧化镁、氢氧化镁中，分别加入质量分数相同的稀盐酸至过量D.向一定质量的饱和石灰水中，加入足量的生石灰【答案】BD15. （2018•陕西）氧化铜与稀盐酸发生反应时，容器中溶液总质量随时间的变化由线如图所示。
下列说法正确的是A.该实验是将氧化铜逐渐加入稀盐酸中B.n点和m点对应溶液中铜元素质量不相等C.n点和m点对应溶液蒸发结晶后得到的固体成分相同D.该曲线不能反映溶液中溶剂质量随时间的变化关系【答案】C20．（2018•湖南邵阳）下列图像能正确反映其对应关系的是A．①表示向NaOH溶液中不断加水稀释B．②表示水电解生成氢气与氧气的质量关系C．③表示用等质量、等质量分数的过氧化氢溶液制取氧气D．④表示分别向等质量、等质量分数的稀硫酸中加入足量的镁、铝【答案】C（2018•湖南岳阳）15．下列图象中有关量的变化趋势正确的是（）A．①图向一定量的盐酸和氯化钡的混合溶液中，逐渐滴加碳酸钾溶液至过量B．②图加热等质量的两份氯酸钾，一份加入二氧化锰，一份不加入二氧化锰C．③图一定量的硫粉与过量的氧气在密闭容器内点燃并充分反应D．④图向一定量的氯化亚铁和氯化铜的混合溶液中，逐渐加入镁粉至过量【答案】D（2018·贵州安顺）5、下列图像能正确反映其对应关系的是（）A.电解水B.常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液C.两份完全相同的双氧水在有无MnO2情况下产生O2D.在一定温度下向接近饱和的KNO3溶液中加入KNO3固体【答案】B31.（2018·江苏连云港）下列排序正确的是A.空气中物质的含量：B.溶液的pH ：C.氮元素的化合价：D.硫元素的质量分数：【答案】 B9.（2018•江苏宿迁））下列选项中相关量的变化与图像不相符的是（2018•湖北宜昌）在一密闭的容器中。
题型复习(一)图像图表题一、题型简介图像图表题是近几年常考的一类化学试题 ，常以图像、图片、表格、标签、模型等形式为载体，反映一组或多组内容相关或相似的数据或信息，并借助数学方法来分析和解决化学问题。
从题型结构看，图表题主要由“题干”、“图表”和“问题”三部分组成。
从试题内容看，该类试题反映一组或多组内容相关的数据或信息，题干和图表相互补充，题干是图表的解释说明，图表是题干的直观表现。
二、方法指导解答图像图表题时，重在理解图表的含义，通过阅读有用的信息或数据，然后将所学知识与图表信息结合起来，即可进行解答或计算。
题型之一 函数图像型解题技巧：该题型借助于数学方法中的坐标图，把多个因素对体系变化的影响用曲线图直观地表示出来。
解答此类题时，要结合题目所给条件，分析图像的变化趋势，做到“五看”，即看坐标、看起点、看交点、看拐点、看比例；重点关注图像的横纵坐标，图像的起点、交点和拐点。
(2015·玉林)下列图像不能正确反映其对应关系的是（ ）A ．向一定量的NaCl 饱和溶液中加入NaCl 固体B ．向等质量的锌粉和铁粉中分别滴加质量分数相同的足量稀盐酸C ．用一定量的过氧化氢溶液制取氧气D ．高温煅烧一定质量的石灰石思路点拨：在温度不变和溶剂量不变的情况下，向饱和溶液中加入溶质，溶质不会溶解，溶液的质量不变。
往等质量锌粉和铁粉中分别加入质量分数相同的足量稀盐酸，在金属反应完之前，二者消耗等质量的HCl ，生成的H 2质量相等。
催化剂能加快过氧化氢分解产生氧气的速率。
高温煅烧石灰石生成生石灰(固体)和二氧化碳气体。
1．(2014·贺州)镁带在耐高温的密闭容器中(内含空气)加热发生反应：3Mg ＋N 2=====点燃Mg 3N 2，下列图中能正确表示容器里所盛物质总质量变化的是（ ）A BC D2．(2015·柳江二模)如图是a 、b 两种物质的溶解度曲线图。
根据图中信息判断，下列说法不正确的是（ ） A ．t 1 ℃时，a 、b 的溶解度都为20 gB ．t 2 ℃时，a 的溶解度大于b 的溶解度C ．a 、b 的溶液都可采用蒸发溶剂的方法析出晶体D ．a 、b 的饱和溶液从t 2 ℃降到t 1 ℃时，都有晶体析出第2题图 第3题图3．(2014·贵港)某固体由NaOH 、Mg(NO 3)2、BaCl 2、K 2SO 4、CaCO 3中的一种或几种组成。

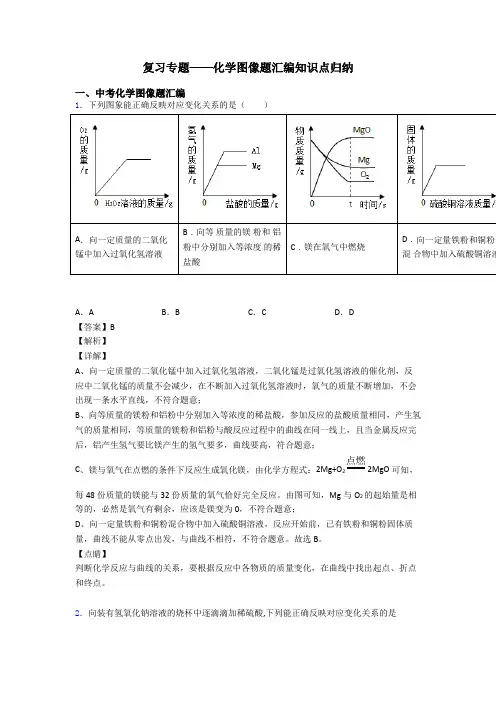

复习专题——化学图像题汇编知识点归纳一、中考化学图像题汇编1．下列图象能正确反映对应变化关系的是（）A．A B．B C．C D．D【答案】B【解析】【详解】A、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是过氧化氢溶液的催化剂，反应中二氧化锰的质量不会减少，在不断加入过氧化氢溶液时，氧气的质量不断增加，不会出现一条水平直线，不符合题意；B、向等质量的镁粉和铝粉中分别加入等浓度的稀盐酸，参加反应的盐酸质量相同，产生氢气的质量相同，等质量的镁粉和铝粉与酸反应过程中的曲线在同一线上，且当金属反应完后，铝产生氢气要比镁产生的氢气要多，曲线要高，符合题意；C、镁与氧气在点燃的条件下反应生成氧化镁，由化学方程式：2Mg+O2点燃2MgO可知，每48份质量的镁能与32份质量的氧气恰好完全反应。
由图可知，Mg与O2的起始量是相等的，必然是氧气有剩余，应该是镁变为0，不符合题意；D、向一定量铁粉和铜粉混合物中加入硫酸铜溶液，反应开始前，已有铁粉和铜粉固体质量，曲线不能从零点出发，与曲线不相符，不符合题意。
故选B。
【点睛】判断化学反应与曲线的关系，要根据反应中各物质的质量变化，在曲线中找出起点、折点和终点。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是A ．B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
故选D 。
3．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。

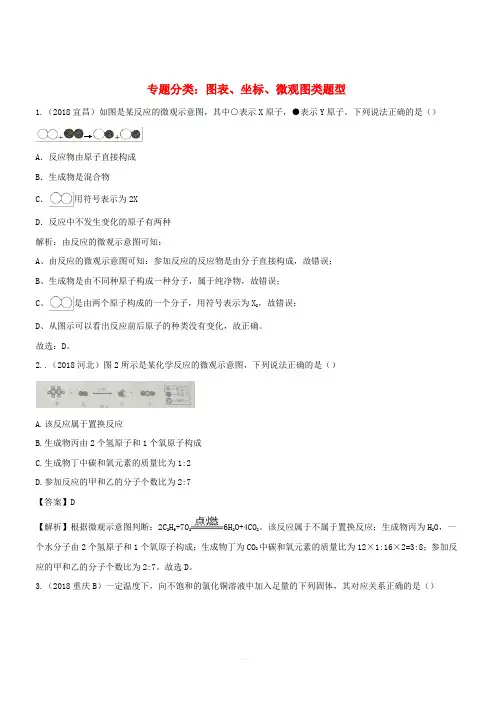

专题分类：图表、坐标、微观图类题型1.（2018宜昌）如图是某反应的微观示意图，其中○表示X原子，●表示Y原子。
下列说法正确的是（）A．反应物由原子直接构成B．生成物是混合物C．用符号表示为2XD．反应中不发生变化的原子有两种解析：由反应的微观示意图可知：A、由反应的微观示意图可知：参加反应的反应物是由分子直接构成，故错误；B、生成物是由不同种原子构成一种分子，属于纯净物，故错误；C、是由两个原子构成的一个分子，用符号表示为X2，故错误；D、从图示可以看出反应前后原子的种类没有变化，故正确。
故选：D。
2..（2018河北）图2所示是某化学反应的微观示意图，下列说法正确的是（）A.该反应属于置换反应B.生成物丙由2个氢原子和1个氧原子构成C.生成物丁中碳和氧元素的质量比为1:2D.参加反应的甲和乙的分子个数比为2:7【答案】D【解析】根据微观示意图判断：2C2H6+7O26H2O+4CO2。
该反应属于不属于置换反应；生成物丙为H2O，一个水分子由2个氢原子和1个氧原子构成；生成物丁为CO2中碳和氧元素的质量比为12×1:16×2=3:8；参加反应的甲和乙的分子个数比为2:7。
故选D。
3.（2018重庆B）一定温度下，向不饱和的氯化铜溶液中加入足量的下列固体，其对应关系正确的是（）【答案】D【解析】一定温度下，向不饱和的氯化铜溶液中溶液溶质质量分数大于0；根据CuCl2+2NaOH=Cu（OH）2↓+2NaCl 和题意判断溶液质量先减小但不能为0，氯化铜反应完，氢氧化钠过量后，溶液开始增大；根据CuCl2+Zn=Cu+ZnCl2判断开始时溶液中固体质量为0，随着锌粉不断加入生成铜的质量再增加，直至锌粉过量，溶液中固体质量一直在增加；根据CuCl2+2AgNO3=Cu（NO3）2+2AgCl↓判断随着反应的进行，沉淀的质量从0开始增加，直至氯化铜和硝酸银恰好反应，之后沉淀质量不变。
