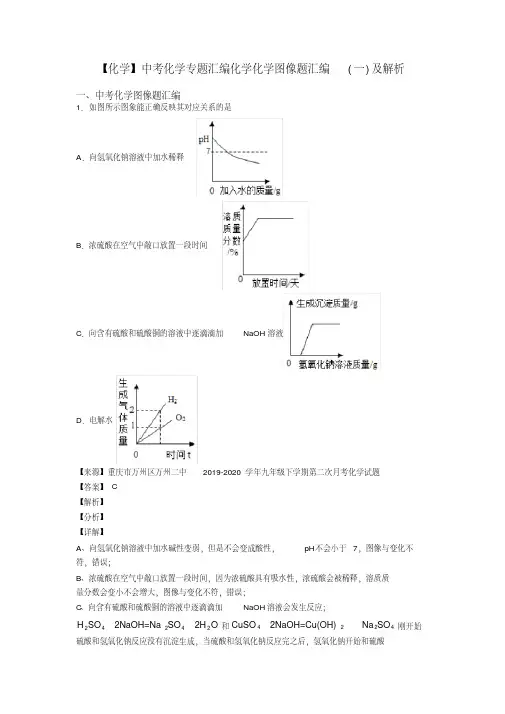

中考化学化学图像题汇编专题

（化学）九年级化学专题汇编化学化学图像题汇编(一)含解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。

故选：D。

【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

2．下列所示图像能正确反应实验或化学反应事实的是A．稀H2SO4滴入BaCl2溶液中B．往部分变质的NaOH溶液中滴加稀盐酸C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应D．等质量，等质量分数的过氧化氢溶液制取O2【答案】B【解析】【详解】A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量Mg<Fe<Zn，活泼性Mg>Zn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；D、等质量，等质量分数的过氧化氢溶液制取O2，有二氧化锰反应速度快，没有二氧化锰速度慢，但产生的氧气质量相等，与曲线不符合，不符合题意。

【化学】化学图像题汇编专题(含答案)经典一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。

B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。

C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。

D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。

故选：C。

3．分析下列实验图像，得到的结论正确的是A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等【答案】C【解析】试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b 表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C考点：图像题的解答4．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。

B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。

C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。

D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。

故选：A。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

专题1 图像题9. （2018内蒙古自治区呼和浩特市，9题，2分）下列四个图像不能正确反映对应变化关系的是，A. 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B.将等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量C. 在饱和石灰水中加入少量生石灰D. 在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】本题是一道化学图像题，考查实验过程中物质之间的量的关系。

A. 开始反应时，氧化铜和稀硫酸反应生成水，溶液中增加了稀硫酸中的溶剂和生成的水，氧化铜反应完毕后，只增加稀硫酸溶液中溶剂，故A正确；B. 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸，反应开始时，金属都有剩余，酸相同且不足量，所以产生氢气的质量相等，生成的氯化镁和氯化亚铁的质量中，氯化亚铁质量更大。

故B正确；C. 在饱和石灰水中加入少量生石灰，生石灰与饱和石灰水中的溶剂反应，使饱和溶液中溶剂减少，溶质析出，反应完毕后，溶液恢复到原温度，依然是该温度下的饱和溶液，溶质质量分数不变，故C正确；D. 开始红磷燃烧放出热量，气体膨胀，气压变大，随着反应的进行，瓶中气体减少，降低，气压减小，最终瓶内的气压小于瓶内起始气压，故D错误。

（2018河北省，题号7，分值2）图3所示的四个图像，分别对应四种过程，其中正确的是（）A.①分别向等质量Mg和Cu中加入足量等质量、等浓度的稀硫酸B.②分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸C.③分别向等质量且足量的Mg和Zn中，加入等质量等浓度的稀硫酸D.④分别向等质量的Mg和Zn中加入等质量、等浓度且足量的稀硫酸【答案】C【解析】A、铜不能和稀硫酸发生反应，并产生氢气，故A选项错误；B、金属过量，所以浓度大的稀硫酸产生的氢气多，故B选项错误；C、等量的足量的金属与等量的等浓度的稀硫酸反应，产生的氢气相同，并且镁比锌活泼，所以镁反应速率较快，C选项正确；D、等量的镁和锌与足量的等质量、等浓度的稀硫酸反应，镁产生的氢气较多，并且镁的速率较快，故D选项错误。

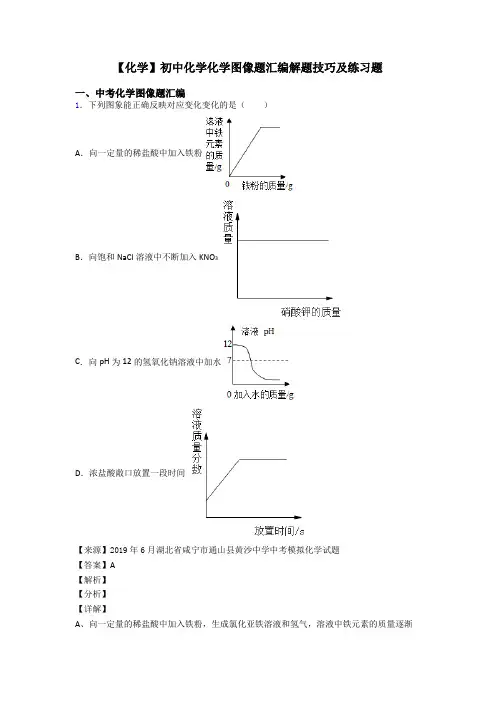

【化学】初中化学化学图像题汇编解题技巧及练习题一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。

B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。

C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。

D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。

故选：A。

2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。

故选：B。

3．下列图象，能正确反映对应变化关系的是( )A ．向饱和石灰水中加入一定量CaOB ．电解水生成氢气和氧气的质量C ．将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中D ．向一定量的H 2SO 4和MgSO 4混合溶液中滴加氢氧化钡溶液【答案】A【解析】【详解】A 、氢氧化钙的溶解度随温度的升高而减少，向饱和石灰水中加入一定量CaO ，氧化钙与水反应生成氢氧化钙并放出热量，使溶液的温度升高，氢氧化钙的溶解度减小，曲线降低，溶液冷却，氢氧化钙溶解度增大，曲线上升，符合题意；B 、根据电解水的化学方程式2222H O 2H +O ↑↑通电 ，生成氢气与氧气的体积比为2：1，生成氢气和氧气的质量比为1：8，与图象不符合，不符合题意；C 、将足量MgCO 3和MgO 固体分别加入相同质量、相同质量分数的稀盐酸中，消耗的盐酸质量相等，参加反应的氯离子质量相等，生成的氯化镁质量也相等。

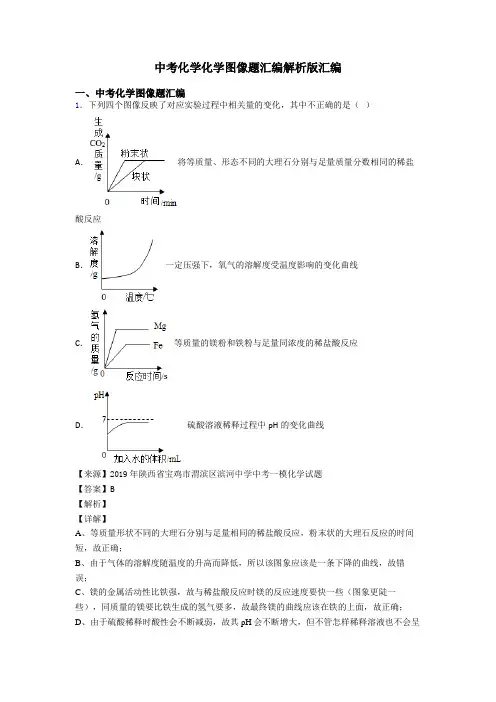

中考化学化学图像题汇编解析版汇编一、中考化学图像题汇编1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化曲线【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题【答案】B【解析】【详解】A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。

故选B。

2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。

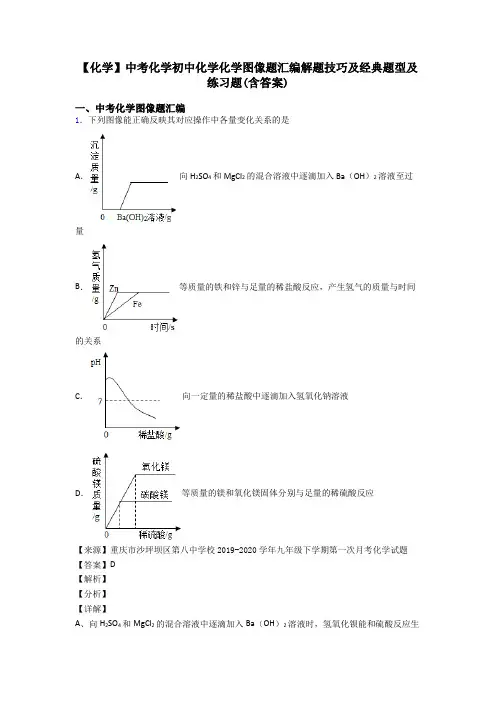

【化学】中考化学初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【来源】重庆市沙坪坝区第八中学校2019-2020学年九年级下学期第一次月考化学试题【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。

故选：D。

2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C 【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。

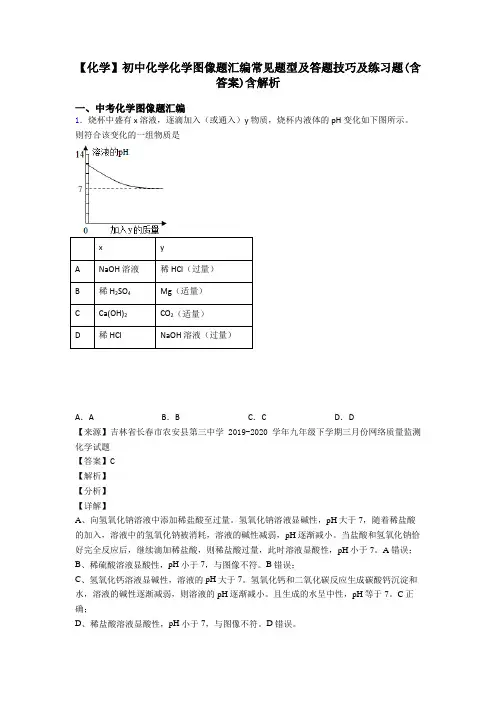

【化学】初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。

则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。

氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。

当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。

A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。

B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。

氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。

且生成的水呈中性，pH等于7。

C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。

D错误。

故选C。

2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。

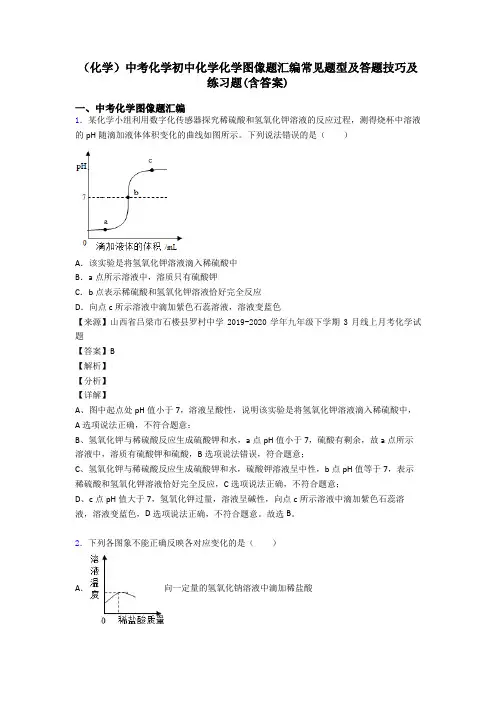

（化学）中考化学初中化学化学图像题汇编常见题型及答题技巧及练习题(含答案)一、中考化学图像题汇编1．某化学小组利用数字化传感器探究稀硫酸和氢氧化钾溶液的反应过程，测得烧杯中溶液的pH随滴加液体体积变化的曲线如图所示。

下列说法错误的是（）A．该实验是将氢氧化钾溶液滴入稀硫酸中B．a点所示溶液中，溶质只有硫酸钾C．b点表示稀硫酸和氢氧化钾溶液恰好完全反应D．向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色【来源】山西省吕梁市石楼县罗村中学2019-2020学年九年级下学期3月线上月考化学试题【答案】B【解析】【分析】【详解】A、图中起点处pH值小于7，溶液呈酸性，说明该实验是将氢氧化钾溶液滴入稀硫酸中，A选项说法正确，不符合题意；B、氢氧化钾与稀硫酸反应生成硫酸钾和水，a点pH值小于7，硫酸有剩余，故a点所示溶液中，溶质有硫酸钾和硫酸，B选项说法错误，符合题意；C、氢氧化钾与稀硫酸反应生成硫酸钾和水，硫酸钾溶液呈中性，b点pH值等于7，表示稀硫酸和氢氧化钾溶液恰好完全反应，C选项说法正确，不符合题意；D、c点pH值大于7，氢氧化钾过量，溶液呈碱性，向点c所示溶液中滴加紫色石蕊溶液，溶液变蓝色，D选项说法正确，不符合题意。

故选B。

2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。

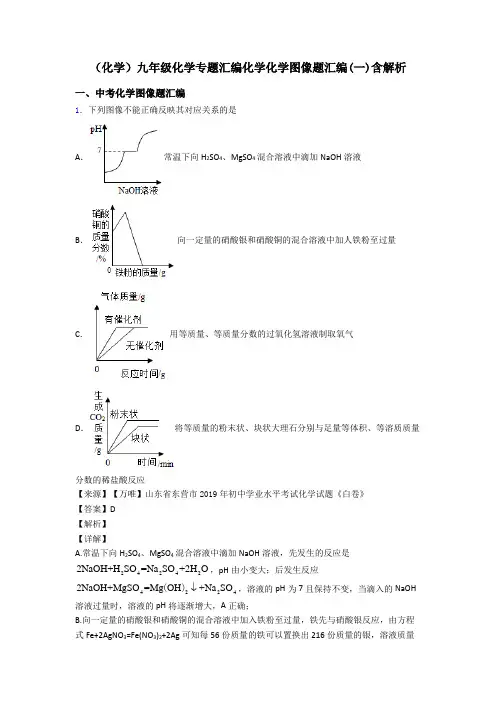

（化学）九年级化学专题汇编化学化学图像题汇编(一)及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。

故选：D。

【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。

2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

（化学）中考化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。

故选A 。

2．下列图象能正确反映其对应实验过程中相关量的变化关系的是（ ）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。

最新中考化学图像题金属及酸碱盐反应真题汇编(含答案)一、化学图像题金属及酸碱盐反应的图像1．以下四个图象能正确反映对应变化关系的是（）A．加热一定质量的高锰酸钾粉末B．等质量的铁和锌与足量的稀硫酸完全反应C．电解水生成两种气体的质量D．两份一样的过氧化氢溶液，一份加入少量二氧化锰【答案】B【解析】【详解】A、加热一定质量的高锰酸钾粉末，反应完全后，氧气质量不再增大；故选项错误；B、等质量的铁和锌与足量的稀硫酸完全反应，铁产生的氢气多，但是锌的金属活泼性强，反应速率快，即图像斜率大；故选项正确；C、电解水产生氢气和氧气的体积比为2:1；故选项错误；D、两份一样的过氧化氢溶液，一份加入少量二氧化锰，最终产生氧气质量相等；故选项错误；故选：B。

【点睛】等量金属与足量酸反应的快慢取决于金属活动性，产生氢气的多少取决于金属的化合价金属的相对原子质量，金属的化合价金属的相对原子质量越大，产生氢气越多。

2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

3．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

初三化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

故选C 。

2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。

（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

故选C 。

2．下列图像与对应选项关系不合理的是A ．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
