初中化学图像专题复习

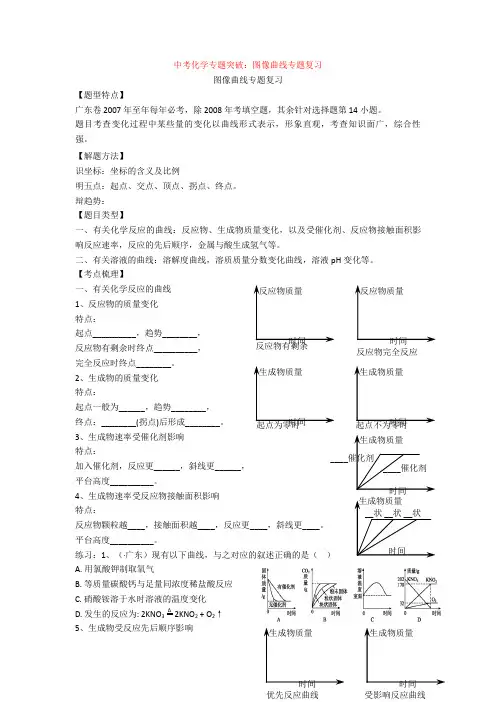

中考化学专题突破：图像曲线专题复习图像曲线专题复习【题型特点】广东卷2007年至年每年必考，除2008年考填空题，其余针对选择题第14小题。

题目考查变化过程中某些量的变化以曲线形式表示，形象直观，考查知识面广，综合性强。

【解题方法】识坐标：坐标的含义及比例明五点：起点、交点、顶点、拐点、终点。

辩趋势： 【题目类型】一、有关化学反应的曲线：反应物、生成物质量变化，以及受催化剂、反应物接触面积影响反应速率，反应的先后顺序，金属与酸生成氢气等。

二、有关溶液的曲线：溶解度曲线，溶质质量分数变化曲线，溶液pH 变化等。

【考点梳理】一、有关化学反应的曲线 1、反应物的质量变化 特点：起点__________，趋势________， 反应物有剩余时终点__________， 完全反应时终点________。

2、生成物的质量变化 特点：起点一般为______，趋势________， 终点：________(拐点)后形成________。

3、生成物速率受催化剂影响 特点：加入催化剂，反应更______，斜线更______， 平台高度__________。

4、生成物速率受反应物接触面积影响 特点：反应物颗粒越____，接触面积越____，反应更____，斜线更____。

平台高度__________。

练习：1、（∙广东）现有以下曲线，与之对应的叙述正确的是（ ） A. 用氯酸钾制取氧气B. 等质量碳酸钙与足量同浓度稀盐酸反应C. 硝酸铵溶于水时溶液的温度变化D. 发生的反应为: 2KNO ∆ 2KNO 2 + O 2↑ 5、生成物受反应先后顺序影响生成物质量时间 反应物质量时间反应物完全反应 生成物质量时间 反应物质量时间 反应物有剩余 起点为零时 起点不为零时____生成物质量时间 优先反应曲线 生成物质量时间受影响反应曲线特点：优先反应的生成物起点________， 受影响反应的生成物起点________。

重、难点考点04—图像与分析专题突破考点剖析此考点主要通过对图像的分析，对某此物质的类别及质量进行判定或对某些化学反应是否发生及实验现象，进行判定。

通常考查以下知识：1：通过图像中的数据分析某物质是否存在；2：通过对图像及图像中的数据进行分析判某个反应是否发生；3：通过图像分析某些实验现象是否发生。

考点典例例1: （2020年河北中考）向盛有一定量铜和氧化铜混合物的烧杯中滴加稀盐酸，边滴边搅拌，反应过程中剩余固体的质量与加入稀盐酸的质量关系如图所示。

下列说法不正确的是A. M点时，剩余固体是铜和氧化铜B. M、N点时，溶液中的溶质均只有CuCl2C. N、P点时，溶液的pH：N>PD. 混合物中铜的质量为（a-b）g例2：（2019四川自贡中考试题）氧化铜与稀盐酸发生反应时,容器中溶液总质量随时间的变化曲线如图所示。

下列说法错误的是（）A、该实验是将稀盐酸逐渐加入到盛有氧化铜的容器中B、m点表示氧化铜与稀盐酸恰好完全反应C、m点和n点对应溶液中铜元素的质量不相等D、m点和n点对应溶液蒸发结晶后得到的固体成分相同例3：（2020湖北宜昌）某密闭容器中只有乙、丙、丁三种物质，在一定条件下发生了一个化学反应，容器中乙、丙、丁的质量随甲的质量变化情况如图所示。

下列说法错误的是（）A．a的值为12B．丁属于化合物C．当丁为5g时，容器中乙的质量为11gD．当甲为2g时，容器中丙与丁的质量之比为12:5例4：（2020沧州统考试题）下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量氢氧化钠溶液中滴入水B．向一定量氯化铜溶液中加入一定量铝C．向一定量二氧化锰固体中加入一定量过氧化氢溶液D．向一定量硫酸和硫酸铜混合溶液中滴入氢氧化钠溶液例5：（2020黑龙江大庆）如图所示的图象能正确反映对应变化关系的是（）A．向一定浓度的NaOH溶液中加水稀释B．FeCl3催化H2O2溶液的分解C．向硫酸和硫酸铜的混合溶液中逐滴加入烧碱溶液至过量D．等质量的铁、锌分别与等质量分数的足量稀硫酸反应例6：（2021河北中考预测试题）下列4个坐标图分别表示4个实验过程中某些质量的变化，其中不正确的是（）①．向一定量过氧化氢溶液中加入少量二氧化锰②．向相同质量与浓度的稀盐酸分别加入足量的铁粉和锌粉③．向相同质量的铁粉和锌粉中分别加入足量稀盐酸④．一氧化碳与一定量氧化铁在高温条件下完全反应A:①③B: ①④C: ②③D: ③④例7：（2020年黑龙江齐齐哈尔中考）下列图像能正确表示对应关系的是A. 图A是一定质量的红磷在密闭容器中燃烧B. 图B是浓盐酸在空气中敞口放置一段时间C. 图C是向等质量的铁粉和锌粉中分别加入足量相同溶质质量分数的稀盐酸D. 图D是加热一定质量木炭粉和氧化铜混合物例8：（2020河北盐山二中一模试题）下列图像与对应的说法正确的是（）A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分例9：（2020年陕西中考）某溶液中溶质可能是HCl、Na2CO3、H2SO4、CuC12中的一种或多种，为探究溶质的成分，兴趣小组的同学向盛有一定量样品的烧杯中逐滴加入Ba（OH）2稀溶液，产生沉淀的质量与加入Ba（OH）2溶液质量的变化趋势如下图所示。

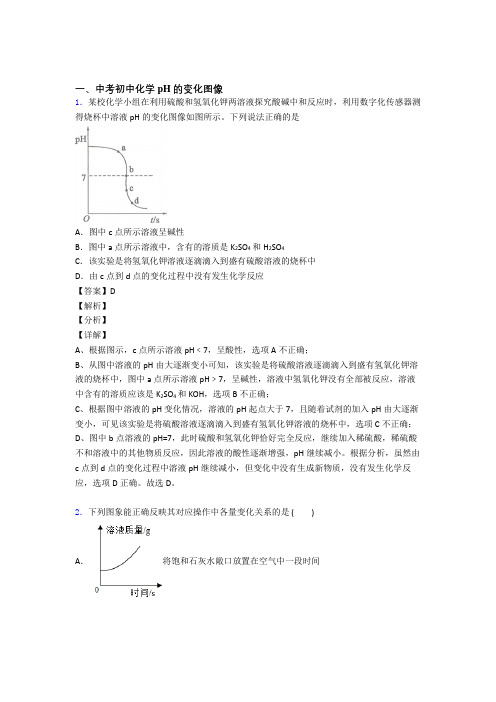

一、中考初中化学pH的变化图像1．某校化学小组在利用硫酸和氢氧化钾两溶液探究酸碱中和反应时，利用数字化传感器测得烧杯中溶液pH的变化图像如图所示。

下列说法正确的是A．图中c点所示溶液呈碱性B．图中a点所示溶液中，含有的溶质是K2SO4和H2SO4C．该实验是将氢氧化钾溶液逐滴滴入到盛有硫酸溶液的烧杯中D．由c点到d点的变化过程中没有发生化学反应【答案】D【解析】【分析】【详解】A、根据图示，c点所示溶液pH﹤7，呈酸性，选项A不正确；B、从图中溶液的pH由大逐渐变小可知，该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，图中a点所示溶液pH﹥7，呈碱性，溶液中氢氧化钾没有全部被反应，溶液中含有的溶质应该是K2SO4和KOH，选项B不正确；C、根据图中溶液的pH变化情况，溶液的pH起点大于7，且随着试剂的加入pH由大逐渐变小，可见该实验是将硫酸溶液逐滴滴入到盛有氢氧化钾溶液的烧杯中，选项C不正确；D、图中b点溶液的pH=7，此时硫酸和氢氧化钾恰好完全反应，继续加入稀硫酸，稀硫酸不和溶液中的其他物质反应，因此溶液的酸性逐渐增强，pH继续减小。

根据分析，虽然由c点到d点的变化过程中溶液pH继续减小，但变化中没有生成新物质，没有发生化学反应，选项D正确。

故选D。

2．下列图象能正确反映其对应操作中各量变化关系的是 ()A．将饱和石灰水敞口放置在空气中一段时间B．稀释等质量的30%的H2SO4溶液和10%的H2SO4溶液C．等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量D．向一定量的CuSO4溶液中加入足量的铁粉【答案】D【解析】【分析】【详解】A、饱和石灰水中的氢氧化钙会吸收空气中的二氧化碳生成碳酸钙沉淀和水，所以溶液的质量减少，图象不能正确反映其对应操作中各量变化关系，不符合题意；B、硫酸加水稀释仍显酸性，pH小于7，不会等于7，且10%的稀硫酸的pH要比30%的稀硫酸的pH大，图象不能正确反映其对应操作中各量变化关系，不符合题意；C、根据化学方程式Zn + H2SO4= ZnSO4+ H2↑，Fe + H2SO4= FeSO4+ H2↑可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，等质量的锌、铁与足量的稀硫酸反应，产生氢气的质量铁大于锌，图象不能正确反映其对应操作中各量变化关系，不符合题意；D、由化学方程式Fe+CuSO4＝Cu+FeSO4可知，每56份铁参与反应时，置换出64份质量的铜，所以溶液的质量减小，直至硫酸铜完全反应时不再改变，图象能正确反映其对应操作中各量变化关系，符合题意。

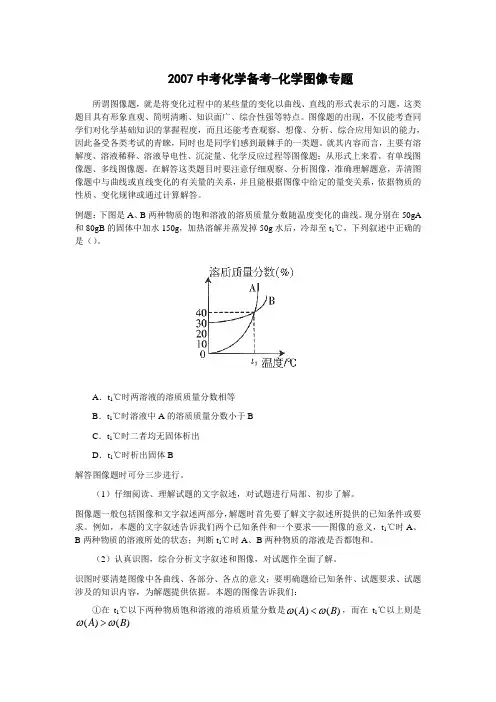

2007中考化学备考-化学图像专题所谓图像题，就是将变化过程中的某些量的变化以曲线、直线的形式表示的习题，这类题目具有形象直观、简明清晰、知识面广、综合性强等特点。

图像题的出现，不仅能考查同学们对化学基础知识的掌握程度，而且还能考查观察、想像、分析、综合应用知识的能力，因此备受各类考试的青睐，同时也是同学们感到最棘手的一类题。

就其内容而言，主要有溶解度、溶液稀释、溶液导电性、沉淀量、化学反应过程等图像题；从形式上来看，有单线图像题、多线图像题。

在解答这类题目时要注意仔细观察、分析图像，准确理解题意，弄清图像题中与曲线或直线变化的有关量的关系，并且能根据图像中给定的量变关系，依据物质的性质、变化规律或通过计算解答。

例题：下图是A 、B 两种物质的饱和溶液的溶质质量分数随温度变化的曲线。

现分别在50gA 和80gB 的固体中加水150g ，加热溶解并蒸发掉50g 水后，冷却至t 1℃，下列叙述中正确的是（）。

A ．t 1℃时两溶液的溶质质量分数相等B ．t 1℃时溶液中A 的溶质质量分数小于BC ．t 1℃时二者均无固体析出D ．t 1℃时析出固体B 解答图像题时可分三步进行。

（1）仔细阅读、理解试题的文字叙述，对试题进行局部、初步了解。

图像题一般包括图像和文字叙述两部分，解题时首先要了解文字叙述所提供的已知条件或要求。

例如，本题的文字叙述告诉我们两个已知条件和一个要求——图像的意义，t 1℃时A 、B 两种物质的溶液所处的状态；判断t 1℃时A 、B 两种物质的溶液是否都饱和。

（2）认真识图，综合分析文字叙述和图像，对试题作全面了解。

识图时要清楚图像中各曲线、各部分、各点的意义；要明确题给已知条件、试题要求、试题涉及的知识内容，为解题提供依据。

本题的图像告诉我们：①在t 1℃以下两种物质饱和溶液的溶质质量分数是ωω()()A B <，而在t 1℃以上则是ωω()()A B >②在t 1℃时A 、B 两种物质的饱和溶液的溶质质量分数是ωω()()A B ==40%； ③随温度升高，两种物质饱和溶液的溶质质量分数都增大。

初中化学中考第二轮复习函数图象题专题关注两轴，分析三点1、明确横轴、纵轴表示什么量：⑴横轴可能为时间、反应物质量、溶剂质量、温度等。

⑵纵轴可能为物质、元素质量及其质量分数、物质体积、pH、压强、微粒数目等。

⑴起点：2、分析图像的起点、变化趋势和终点：起点是否为0关注两轴，分析三点关注两轴，分析三点2、分析图像的起点、变化趋势和终点：⑵变化趋势变化趋势不变、增大、减小、或是不变、增大、减小的组合关注两轴，分析三点2、分析图像的起点、变化趋势和终点：⑶终点：增大时是否无限增大减小时是否减小到0⑴关于反应物的质量变化1、化学反应中的质量或质量分数：⑵关于生成物的质量变化⑶关于固体受热分解剩余固体的质量变化例1：对一定量氯酸钾和二氧化锰的混合物加热，下列图像能正确表示对应变化关系的是( )　1、化学反应中的质量或质量分数：C1、化学反应中的质量或质量分数：例2：下列图像分别对应四个变化过程，不能正确反映对应变化关系的是( )CA. 气体物质的溶解度与温度和压强的关系B. 一定质量的铁丝在氧气中燃烧C. 加热一定质量的氯酸钾和二氧化锰的混合物D. 向一定质量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液例3：下列图像分别对应四个变化过程，能正确反映对应变化关系的是( )A ．镁在氧气中燃烧B ．在恒温条件下，将NaCl 饱和溶液蒸发适量水C ．向硝酸银和硝酸铜混合溶液中加入过量的锌粉D．高温条件下，一氧化碳还原氧化铁1、化学反应中的质量或质量分数：B2、化学反应速率：⑴催化剂⑵接触面⑶反应物浓度⑷物质的性质例：下列四个图象能正确反映对应变化关系的是（ ）A.①盐酸中加水B.②等质量的碳酸钙与足量同浓度稀盐酸反应C.③用等质量、等质量分数的H 2O 2溶液来制取O 2D.④将过量的、等质量的镁和锌加入到等质量、等质量分数的稀盐酸中2、化学反应速率：D3、溶液pH：⑴酸碱稀释⑵中和反应酸稀释碱稀释碱中滴酸酸中滴碱3、溶液pH：⑶酸和盐的混合溶液中加入碱性溶液盐酸和氯化钙的混合溶液中加入碳酸钠溶液例1：酸碱中和反应是一类非常重要的反应。

初中化学图形题大全例1下列四个图像表示四种对应的操作过程，其中正确的是（）A 分别加热相同质量的氯酸钾和高锰酸钾制取氧气。

B 相同质量的镁、锌跟足量的稀硫酸反应制氢气C 在质量一定、溶质质量分数一定的稀硫酸溶液中，逐渐加入氢氧化钡溶液，D 某温度下，在不饱和的硝酸钾溶液中，逐渐加入硝酸钾固体例2某温度时，有W克硝酸钾的不饱和溶液，在温度和溶剂质量不变的条件下，向其中逐渐加入硝酸钾固体直至不能溶解，有部分固体剩余。

下列图像能正确表示此过程中溶液中溶质的质量分数，溶解度与时间的变化关系的是。

（）例3 温室中的绿色植物受阳光照射生长，昼夜测定温室中二氧气化碳的分量如下图所示，其中正确的是（）例4将一定质量分数的硫酸溶液加水稀释，可将下列图像中符合事实的是（m为水的质量，PH表示酸碱度）（）例5 向足量稀硫酸中加入适量的锌粉，下列图像能正确表示其变化情况的是（）例6 下列四组溶液，当后一种溶液加入到一定量的前一种溶液并稍过量，其溶液的导电性（用电流强度I表示）与后一种溶液的质量（m）的函数关系符合右图的是（）A 澄清石灰水碳酸钠溶液B 硝酸银溶液氯化钠溶液C 盐酸氢氧化钠溶液D 稀硫酸氢氧化钡溶液例7用相同质量的锌和铁分别和足量的盐酸反应情况右图，试判断A物质是，B物质是。

例8用相同质量的镁和铁分别和足量的稀硫酸反应，能正确表示反应情况的图像是下图是，A表示的反应情况，B表示的反应情况。

例9在A、B试管中，装入等质量的氯酸钾后，在B试管中装入少量的高锰酸钾，充分加热致反应完全，能正确表示，生成氧气质量和时间的关系图为：理由，。

例10下列溶液中通入气体或加入物质，溶液P H值与通入气体或加入物质质量（M）的关系图相符的是：A氯化钠溶液中不断通入氯化氢气体B 澄清石灰水不断通入二氧气碳C 盐酸中不断加入氧化钠D 碳酸钠溶液中不断通入氯化氢气体例11等质量的A、B、C三种金属与足量的稀硫酸反应后生成+2价的硫酸盐，生成氢气的质量（m）与反应时间（T）的关系图如右图所示，则下列说法正确的A 三种金属原子量是A＜B＜CB 三种金属的活泼性是A＞B＞CC 反应消耗硫酸的质量相同D 反应速度最快的是A，最慢的是B例12 下列四个图像表示四种对应的操作过程，其中正确的（）A 分别加热相同质量的氯酸钾和高锰酸钾制取氧气B 相同质量的镁，锌跟足量的稀硫酸反应制氢气C 在质量一定，溶质质量分数一定的稀硫酸中逐渐加入氢氧化钡溶液D 某温度下，在不饱和的稀硝酸钾溶液中，逐渐加入硝酸钾固体例13如图为A、B两种固体物质的溶解度曲线，试根据图回答下列问题：⑴在同一温度下，A和B能不能配制成质量分数相同的饱和溶液，理由。

一、中考初中化学pH的变化图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的铜粉B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸D．表示将等质量的大理石分别与等量且足量的稀盐酸反应【答案】C【解析】【分析】【详解】A、铜与稀硫酸不能反应，不能生成氢气，该选项对应关系不正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，氯化银沉淀不溶于盐酸，立即产生白色沉淀，该选项对应关系不正确；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，继续加入稀硫酸时pH小于7，该选项对应关系正确；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳质量相等，该选项对应关系不正确。

故选：C。

2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。

稀盐酸消耗完，碳酸钠再与氯化钙反应生成碳酸钙沉淀，沉淀的质量不断上升，完全反应后不变，故选项图象能正确反映对应变化关系；D、将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应，由质量守恒定律，生成氢气中氢元素来源于稀盐酸，稀盐酸中溶质的质量相等，则最终生成氢气的质量应相等，故选项图象不能正确反映对应变化关系。

中考化学——金属与酸反应的图像的综合压轴题专题复习附详细答案-CAL-FENGHAI.-(YICAI)-Company One1一、中考初中化学金属与酸反应的图像1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是A．B．C．D．【答案】D【解析】【分析】铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。

【详解】A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。

故选D。

2．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
