2019年江苏省职业学校技能大赛电子电路装调与应用（中职组）答题卡选手工位号注意：请选手按照任务书要求在现场的计算机上填写答题卡，并转换成pdf格式文档保存在硬盘的指定位置。
并最终复制到现场下发的U 盘中上交文档文件夹中，用于裁判评分。
任务一，电路装配与调试1.装配焊接（10分）（不用填写答题卡）2.电路板电性能完整（10分）（不用填写答题卡）3.波形测量记录(10分)在进行测量时，应在电路板上装上尼龙柱，以保证反射距离，其测试物选用现场提供的白纸，使用1号面。
（1）光反射观察电路工作在模式9，使用双踪示波器，测量记录U10-12和U10-13引脚信号电压前6—8个波形。
（2）光反射观察电路工作在模式4，使用示波器，测量记录R22对地电压信号。
（3），设置工作模式8，使用示波器，测量记录U17-4引脚波形。
任务二1.根据任务书要求，在multisim仿真环境进行部分电路的仿真，其设计文件按照工位号命名，并存放在指定位置(D盘根目录下“Z+工位号”文件夹下子文件夹“NI+工位号”中，最终复制到U盘上交)。
按照要求，截图表示其结果。
图2-1 电池电压为3.5伏时仿真电路及显示结果截图（2分）图2-2 电池电压为4.2伏时仿真电路及显示结果截图（2分）2.现场提供的简单移动电源电路，有两个故障，这两个故障不一定是前面仿真电路所完全展示的。
排除故障后记录下表。
表2-1 故障排除记录(6分)任务三按照任务书要求，将相关文件存放在指定位置(D盘根目录下“Z+工位号”文件夹下子文件夹“NI+工位号”中，最终复制到U盘上交)。
(35分)1.设计界面，并截图（10分）图3-1 光反射观察电路系统控制界面截图2.操作控制过程截图（15分）图3-2 单独红外发射时的控制界面截图（5分）图3-3 单独蓝光发射时的控制界面截图（5分）图3-4 单独紫外发射时的控制界面截图（5分）3.使用仪表板截图（5分）使用MYDAQ采集卡和仪表板，测量电路板参数，并截图。
电子产品装配与调试模拟考题（八）考场工位号成绩说明：本次比赛工作任务共有4项目内容，共100分；由选手在规定的时间内独立完成，完成的时间为240分钟。
安全文明生产要求:仪器、工具正确放置，按正确的操作规程进行操作，操作过程中爱护仪器设备、工具、工作台，防止出现触电事故。
一、电子产品装配（本大项分3项，第1项5分，第2项15分，第3项10分，共30分）1．元器件选择（本项目5分）要求：根据给出的如图5-39《可编程放大器及波形变换电路》，在印制电路板焊接和产品安装过程中，正确无误地从赛场提供的元、器件中选取所需的元、器件及功能部件。
2．印制电路板焊接（本项目分2小项，第（1）项6分，第（2）项9分，共15分）根据给出的如图5-39《可编程放大器及波形变换电路》，选择所需要的元器件，把它们准确地焊接在赛场提供的印制电路板上。
其中包括：（1）贴片焊接（2）非贴片焊接要求：在印制电路板上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡；连接器焊接正确，插接正确。
3．电子产品安装（本项目10分）根据给出的如图5-39《可编程放大器及波形变换电路》，把选取的电子元器件及集成电路正确地装配在赛场提供的印制电路板上。
要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。
二、电子产品功能调试（本项分4小项，第1项3分，第2项5分，第3项12分，第4项5分，共25分）要求：将已经焊接好的《可编程放大器及波形变换电路》电路板，进行调试并实现电路工作正常。
1、电源电路工作正常。
在J1上连接+5V直流电，LED发光，则表示电源加载正确。
2、用示波器测量TP1端，有方波信号输出，表示NE555工作正常。

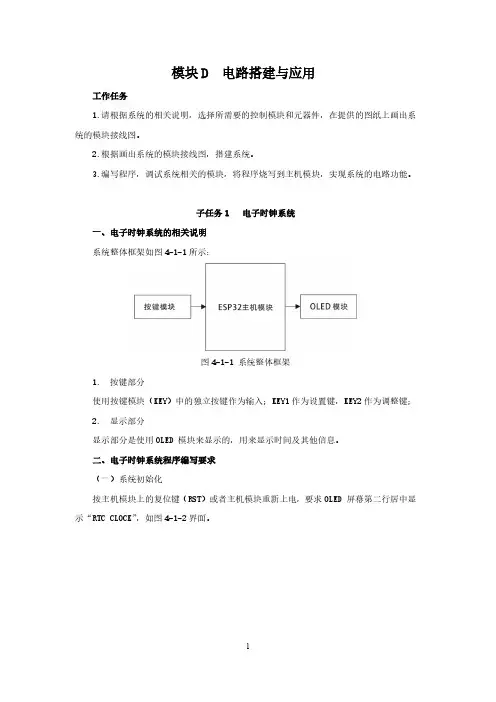

模块D 电路搭建与应用工作任务1.请根据系统的相关说明，选择所需要的控制模块和元器件，在提供的图纸上画出系统的模块接线图。
2.根据画出系统的模块接线图，搭建系统。
3.编写程序，调试系统相关的模块，将程序烧写到主机模块，实现系统的电路功能。
子任务1 电子时钟系统一、电子时钟系统的相关说明系统整体框架如图4-1-1所示：图4-1-1 系统整体框架1.按键部分使用按键模块（KEY）中的独立按键作为输入；KEY1作为设置键，KEY2作为调整键；2.显示部分显示部分是使用OLED 模块来显示的，用来显示时间及其他信息。
二、电子时钟系统程序编写要求（一）系统初始化按主机模块上的复位键（RST）或者主机模块重新上电，要求OLED 屏幕第二行居中显示“RTC CLOCK”，如图4-1-2界面。
图4-1-2 显示初始化显示图 4-1-3 时间显示界面（二）系统设置及要求1.初始化完成后，过3S钟后系统进入时间显示界面，如图4-1-3所示。
第一行内容居中显示“RTC CLOCK”，第二行内容居中显示年月日，要求初始年月日与显示格式为2021-10-10，第三行居中显示时间，要求初始时间与显示格式为00:00:00；第四行居中显示星期几，要求初始星期显示“Mon”，星期一至星期日分别用“Mon”，“Tue”,“Wed”,“Thu”,“Fri”,“Sat”,“Sun”来表示；进入时间显示界面后，时间开始正常走时。
三、系统功能1.当按下“KEY1”键之后，表示年份的数字（图D-3中的2021）开始闪烁，进入时间设置时间界面，此时按一下“KEY2”键，年份加1，再按一下“KEY2”键，年份再加1；如此重复，当年份数字加到2030时需要将年份数字变为2020；2.调整到正确的年份之后，当再按下“KEY1”键，则切换到月份闪烁，年份停止闪烁；此时按一下“KEY2”键，月份加1，再按一下“KEY2”键，月份再加1；如此重复，月份的调整范围为01-12；3.调整到正确的月份之后，当再按下“KEY1”键，则切换到日期闪烁，月份停止闪烁；此时按一下“KEY2”键，日期份加1，再按一下“KEY2”键，日期再加1；如此重复，日期的调整范围为01-31；4.时间和星期的设置流程同步骤2-4；按小时，分钟，星期的顺序依次调整；小时的设置范围：00-23；分钟设置的范围：00-59；星期的设置按“Mon”，“Tue”,“Wed”,“Thu”,“Fri”,“Sat”,“Sun”依次显示；5.当“KEY1”按键和“KEY2”按键同时没有按超过10S；则返回时间显示界面；时间正常走时。
2019年江苏省职业学校技能大赛电子电路装调与应用（中职组）项目任务书样题选手工位号_________________________________________________________________________工作任务与要求请您在4小时内，完成四个部分工作任务，具体工作任务和要求如下：1.完成光反射观察电路的装配、检测与调试。
2.依托multisim 14和参考文档，完成简单移动电源电路板的故障分析和检修。
3.利用Labview2015完成光反射观察电路验证系统控制界面制作，实现对电路的功能验证和参数测试记录。
4.利用Altium Designer10软件完成指定电路的印制电路板设计。
以上任务，除现场作品以外，请其余记录在计算机D盘根目录下，“Z+工位号作品”文件夹内，包括答题卡文档，并请复制到赛场发放的U盘中，裁判将依据现场电路板作品和上交的U盘文档进行评分。
空白的答题卡文档在赛场发放的U盘参考文件夹内。
任务一光反射观察电路的装配与调试(30分)根据图9所示原理图、图7所示装配图和表1所示元器件表，正确选取元器件，准确地焊接在赛场提供的印制线路板上。
（10分）焊接要求：在印制电路板上所焊接的电子元器件的焊点大小适中、光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。
引脚加工尺寸及成形符合工艺要求，导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。
其中包括：贴片元器件焊接和直插元器件焊接。
装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧固件安装可靠牢固；元器件、导线安装及元器件上字符标示方向均应符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。
我们周围物体的颜色，是因为物体对于不同波长的光具有不同的反射特性。
在可见光波段，通过测量对于红绿蓝三种波长的光的反射特性，就可很好的仿真我们人眼对于这个物体颜色的认识。
实际上，物体的光的特性，在不可见波长的方面，有可能给我们经验有较大的差别。
景泰职专第五届技能大赛电子产品装配与调试任务书2012年12月一、竞赛时间、地点：时间：2012年12月日地点：电工实训室、电子实训室二、参赛班级及参赛学生名单：参赛班级： 11单招班、11工业（2）班参赛学生名单：（见附表）三、竞赛规则：（一）、选手应完成的工作任务参赛选手在规定时间内，根据电路图以现场操作的方式焊接电路并测试通过，通电调试过程须由监考老师全程监控。
（二）、选手完成工作任务的时间完成试题规定的全部工作任务的时间为240min。
（三）、赛场提供的设备和器材电子电工实训台（工具包自带）、焊锡、硬导线，音乐门铃电路散件。
（四）、知识准备与技术要求电子技能操作竞赛范围以相关专业职业技能鉴定标准的中级工要求为准。
（五）、评分1、根据在规定的时间内，选手完成电路与调试的情况，按照相关专业职业技能鉴定标准并结合实际进行评分，总分100分（具体评分标准见附表）。
2．违规扣分选手有下列情形，需从总成绩中扣分：（1）违反安全文明生产及设备、工具量具的正确使用由裁判员按规定评定扣除0～10分，若出现变压器接反现象，直接取消比赛资格。
（2）不听从裁判指挥、安排、态度恶劣，发生重大事故者取消比赛资格。
（六）、比赛注意事项1、参赛选手提前20 分钟到达比赛现场检录，迟到超过15分钟的选手，不得入场进行比赛。
2、选手实际操作的出场顺序、比赛所用仪器设备、工位由抽签确定，不得擅自变更、调整。
3、所有完成的电路板由选手贴上自己的名字和工位号。
选手在制作电路时不得有任何暗示选手身份的记号或符号，否则取消成绩。
4、在比赛过程中，如遇设备故障、电路元器件缺件或非人为损坏等可向监考人员提出，经确认后由监考决定是否更换或加时。
5、参赛选手在制作电路过程中，只能使用大赛组委会规定的电路板，其他电路板或导线等不得使用，否则，按零分计算。
6、竞赛过程中，参赛选手不能更换电路板，相互借用工具量具。
各参赛选手间不可走动、交谈。
7、竞赛过程中，选手若需休息、饮水或去洗手间，一律计算在操作时间内。
工位号成绩装订线一、元器件识别、筛选、检测（10分）准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。
工位号成绩装订线二、电路板焊接安装（25分）要求严格按电路原理图和PCB板实际连线进行电路安装，各元器件极性安装正确；焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。
元器件安装错误：每错误安装一个元器件，扣3分；疵点：少于2处扣2分；3~5处扣4分；6~8处扣7分；9~11处扣10分；12~14处扣13分；15~17处扣16分。
18~20处扣19分。
21~23处扣22分。
23处以上扣25分。
三、电子产品装配和仪器仪表参数测试（10分）印制板插件位置正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物；能正确选择、使用相关仪器仪表进行参数测试。
装配不符合工艺要求：少于2处扣1分；3~5处扣3分；6~8处扣5分；9~11处扣7分；12~14处扣9分；15处及以上扣10分。
仪器仪表、工具选择或使用错误：每处扣2分四、电子产品调试（40分）1．调试并实现温度采集控制装置基本功能（20分）①单片机正常运行（3分）判断依据：U1第30引脚（TP1）有输出波形。
得分评委确认签名：②蜂鸣器能实现报警功能（3分）判断依据：装置上电复位后有“嘀”的声响。
得分评委确认签名：③液晶能正常清晰显示温度及报警信息，对比度调节合适。
（3分）得分评委确认签名：工位号成绩装订线④按键控制正常、LED指示灯工作正常。
（各2分，共4分）得分评委确认签名：⑤2路温度采集电路正常。
（每路1.5分，共3分）得分评委确认签名：⑥通信电路正常工作。
（4分）得分评委确认签名：2．调试和检测（1～５题每空１分，第6题2分，第7、8题各4分，共20分）（1）温度采集控制装置上电一段时间后，C3两端的电压将为V，当按下K1键时，RST端的电压值为。
任务三电路搭建与采集控制界面制作子任务1 空调电路搭建一、电路搭建空调电路原理图如图3-1-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。
1.空调遥控器的功能按下微动按钮接通电源后，空调遥控器便可进行操作。
此时按下任何一个按键后，微处理器把地址码与功能指令进行编码、调制，把信号从微处理器输出端送出，经控制电路把已经编码的地址码和按键功能指令变成红外光线发射出去。
2.空调主机温控电路的功能主机红外接收头接收到红外光线后进行转换成电信号，并进行放大、选频、解调，还原出含有地址码和功能指令的电信号送到微处理器的输入端，微处理器把该信号与本机地址码进行比较，如果完全一致，则根据本机传感器（温度传感器、空气质量传感器）检测到的数据值，与接收到的功能指令的电信号进行比较，然后由微处理器根据比较的结果，发出执行指令。
二、电路调试与测量为了使接收和发射频率相对应，使接收更加灵敏，需要调整相关元器件使红外发射频率为38kHZ。
要调整的元器件是。
发射频率可用频率计或示波器直接读取。
1.空调器遥控器接通电源，按下S1~S8任何一按键，可以完成温度、风量大小的设定等操作，通过红外发射二极管把需要的控制信号发送出去。
2.上电后，红外发射对准接收模块按“F2”后开机，数码管显示温度，LED 灯显示空气质量和直流风机速度。
按上下键可设置温度，按左右键调节直流风机速度。
3.直流风机速度调至SPEED++时，测试PD4的波形并存储波形到相应位置。
4.调整遥控器，当设置温度低于室内温度时，测试PD5的波形并存储波形到相应位置。
5.根据原理图，画出电路的方框原理图。
图3-1-1 空调电路原理图子任务2 DDS信号发生器电路搭建一、电路搭建DDS信号发生器电路原理图如图3-2-1所示，从YL－291、292单元电子电路模块中选择所需模块搭建电路，完成搭建后进行调试，实现电路功能。
电子产品装配与调试技能比赛试题(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2010年重庆市第三届中等职业学校电子技能竞赛考题（学生组）考号：工位号：一、电路说明部分1、1 原理简介 1、产品功能环境温度与我们生活息息相关，温度高了会感觉热，温度低了会感觉冷，那么我们怎样知道环境中的温度究竟是多少摄氏度呢？这里给大家介绍一个数字测温电路，电路通电后LED 显示实时温度测量值，温度计的温度测量范围为0~℃。
该电路不仅可以显示实时测量温度值，还可以通过按键选择温度计的报警值，当温度高于某个设定温度时（40℃/50℃/60℃），温度计告警指示灯点亮。
2、电路组成及原理分析数字温度计主要由：温度检测电路、信号放大电路、V/F 变换电路、频率测量电路、超温告警电路和电源电路所组成，电路组成方框见图1，电路原理图见图2，PCB 板图见图3,4图1温度检测电路：温度检测电路主要由并联式稳压器、电桥和差分放大器组成，由U4构成的并联式稳压电源，为电桥提供高精度的电压，电桥由R30/R31/R44和PT100组成，RP4用于电路调试，在电路调试过程中通过调节RP4来模拟PT100的温度变化，方便电路调试，电桥输出的差分电压V=*(R PT100/(R30+ R PT100)-R 44/(R31+R 44))，该信号通过R10和R11送入由U7B 组成的差分放大器进行前级放大。
信号放大电路：由U7A 、PR6、R12、R13和R45组成的同相比例运算放大器，主要有2个作用，其一是用于将上一级的信号进行同相放大，其二是调整因元件参数偏差引起的测量误差。
调节RP6可改变其放大倍数，RP6也可称为量程电位器，数字温度计设计最大测量温度为℃，根据表1可查出当温度为100℃时，PT100的内阻为欧姆，根据电桥失衡后的输出电压计数公式可知，当环境温度为100℃时，差分输出电压为70mV ，为了显示和控制方便这里我将信号调理为标准的10mV/℃。
第一部分线路板焊接与装配装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧固件安装可靠牢固；元器件安装及元器件上字符标示方向均符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。
焊接要求：在印制电路上所焊接的电子元器件的焊点大小适中、光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。
其中包括：贴片元器件焊接和直插元器件焊接。
子任务1 汽车倒车提示及测速电路焊接与装配一、装配焊接汽车倒车提示及测速电路原理图如图1-1-1所示，元器件列表见表1-1-1所示，正确选取电子元器件，准确地焊接在赛场提供装配的印制电路板上，并实现电路功能。
装配焊接无误后，实现以下功能：1.正确连接+12V电源，测得测试点TP5电压为+5V；按一下K1、K4任一个微动开关后，测得测试点TP6电压为+12V，红色发光二极管VD11亮，则表示电源电路工作正常。
2.连接+12V电源，按下微动按钮K5，数码管DS1显示数字为0000，则表示数码显示电路工作正常。
3.连接+12V电源，把开关S1和S2均置于“B”位置，按下微动按钮K5，再按下微动按钮K1，用障碍物放在超声波发射器LS2及超声波接收器LS1前方大于20cm位置，数码管DS1显示两者间距离，改变障碍物和LS2、LS1之间距离，数码管DS1显示距离变化，并且蜂呜器LS3发出提示音，绿色发光二极管VD9亮，则表示超声波发射电路、超声波接收电路、提示音发生器工作正常。
4.连接+12V电源，在确认电源电路、显示电路正常时，按下微动按钮K5，再按下微动按钮K4，可见直流电机MG1带动转盘转动，同时数码管DS1显示转速，则直流电机控制电路、转速检测电路工作正常。
图1-1-1汽车倒车提示及测速电路原理图表1-1-1车倒车提示及测速电路元器件列表注：带※的为贴片元件二、电路调试与测量接上电源，把开关S1和S2均置于“B”位置，按下微动按钮K5，再按下微动按钮K1，用示波器测量TP4波形，把波形截图粘贴在相应位置上。
电子电路装调与应用竞赛试题考题名称：多功能电子密码锁完成时间：4小时一、功能简介电路说明部分二、电路所需器件介绍三、装配及调试说明一、元件筛选与测试（10分）考题目录考题答卷部分二、电路焊接与组装（35分）三、电路调试（40分）电路设计软件PROTEL应用部分（15分）学校：姓名：考号：工位号：电路相关说明部分一、功能简介多功能电子密码锁只有输入正确的密码后（即按要求按下按键），NE555电路才能正常工作，继电器吸合，发光二极管发光。
它的组成原理图如图1所示。
通过对电路的理解，同学们需要完成以下任务：1、完成电路板的装配和调试工作；2、分析电路原理，找到正确密码，并完成试题部分；3、完成绘制电路图和设计PCB板。
二、电路所需器件介绍1、十进制计数器/脉冲分配器CD4017CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。
CR 为高电平时，计数器清零。
Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。
防锁选通，保证了正确的计数顺序。
译码输出一般为低电平，只有在对应时钟周期内保持高电平。
在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。
CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体（C）4种封装形式。
其内部框图和引脚图如下。
图2 CD4017内部结构图CD4017各脚功能和真值表如下：12脚：CO进位脉冲输出14脚：CP时钟输入端15脚：CR清除端13脚：INH禁止端1~7、10脚、11脚：Q0-~Q9计数脉冲输出端16脚：VDD正电源8脚：VSS地2、集成电路LM567LM567是一块锁相环音频译码器，工作频率＜500KHZ。
2021年全国职业院校技能大赛电子电路装调与应用赛项(中职组)工作任务书（模块A样卷）中职组电子电路装调与应用赛项专家组2021·3模块A：线路板焊接、装配与控制（40分）任务一：线路板的焊接与装配（15分）任务二：可视化界面制作与编程（25分）要求：本赛项职业素养占10分，对选手竞赛全过程进行考核。
任务一线路板的焊接与装配（15分）一、声控避障车电路电子电路的焊接与装配（共7分）根据赛场提供的声控避障车电路电路图（附图1）、声控避障车电路元器件表（附表1），从提供的元器件中选择元器件，准确地焊接在赛场提供的线路板上，并安装塑料螺柱。
1.直插元器件装配与焊接（2分）2.贴片元件装配与焊接（3分）3.整机安装工艺（2分）二、声控避障车电路电路功能调试（共5分）要求：根据赛场提供的声控避障车电路操作说明，完成电路电路功能调试。
1.电路接通+5V电压后，LED6指示点亮。
（0.5分）。
2.调节PR1到一个合适的电阻值，给系统一个声音信号，可用镊子轻敲驻极体话筒MK1后，发光二极管LED1点亮，小车状态发生改变，如果小车（用直流电机代替小车状态）原来是停止的，小车将由停止变为开始前进（直流电机逆时钟转动），直流电机逆时钟转动时LED3点亮。
如果小车原来是前进的，小车立刻停止。
（注意每次改变电机状态前，LED1必须熄灭才可以，在LED1点亮时触发驻极体话筒传感器无效）（2分）。
3.调节PR2、PR3，在车处于运动的状态时（直流电机逆时针转动），用物体或手挡在红外传感器前面（遮挡时间3秒左右），小车开始后退转弯（直流电机顺时钟转动）一定时间同时发光二极管LED4点亮，而后又开始逆时针旋转，电机逆时针旋转时LED3点亮。
小车不运动情况下（电机不动），如果触发避障功能，此为非正常情况，此状态不做考虑，不做计分（2分）。
4.接入喇叭，按下按键S1，重复（1）（2）（3），当小车后退转弯时（即电机顺时针旋转时），小车发出提示音：请注意倒车。

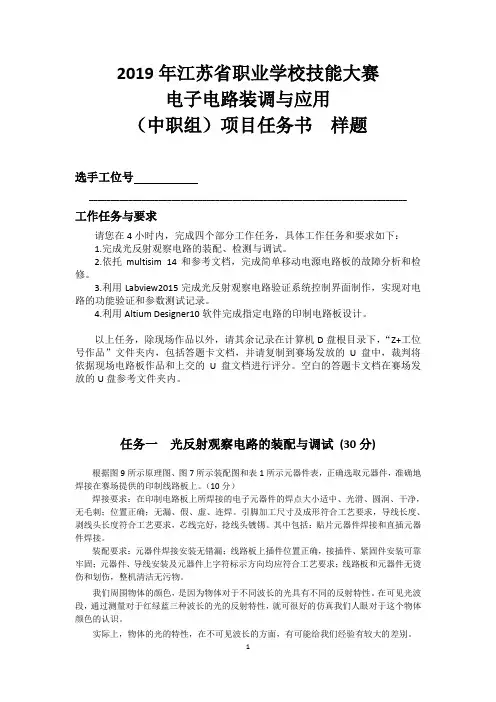

2019年江苏省职业学校技能大赛电子电路装调与应用（中职组）项目任务书样题选手工位号_________________________________________________________________________工作任务与要求请您在4小时内，完成四个部分工作任务，具体工作任务和要求如下：1.完成光反射观察电路的装配、检测与调试。
2.依托multisim 14和参考文档，完成简单移动电源电路板的故障分析和检修。
3.利用Labview2015完成光反射观察电路验证系统控制界面制作，实现对电路的功能验证和参数测试记录。
4.利用Altium Designer10软件完成指定电路的印制电路板设计。
以上任务，除现场作品以外，请其余记录在计算机D盘根目录下，“Z+工位号作品”文件夹内，包括答题卡文档，并请复制到赛场发放的U盘中，裁判将依据现场电路板作品和上交的U盘文档进行评分。
空白的答题卡文档在赛场发放的U盘参考文件夹内。
任务一光反射观察电路的装配与调试(30分)根据图9所示原理图、图7所示装配图和表1所示元器件表，正确选取元器件，准确地焊接在赛场提供的印制线路板上。
（10分）焊接要求：在印制电路板上所焊接的电子元器件的焊点大小适中、光滑、圆润、干净，无毛刺；位置正确；无漏、假、虚、连焊。
引脚加工尺寸及成形符合工艺要求，导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。
其中包括：贴片元器件焊接和直插元器件焊接。
装配要求：元器件焊接安装无错漏；线路板上插件位置正确，接插件、紧固件安装可靠牢固；元器件、导线安装及元器件上字符标示方向均应符合工艺要求；线路板和元器件无烫伤和划伤，整机清洁无污物。
我们周围物体的颜色，是因为物体对于不同波长的光具有不同的反射特性。
在可见光波段，通过测量对于红绿蓝三种波长的光的反射特性，就可很好的仿真我们人眼对于这个物体颜色的认识。
实际上，物体的光的特性，在不可见波长的方面，有可能给我们经验有较大的差别。
本电路安排三种波长的光进行研究。
365nm，450nm，940nm，分别是紫外，蓝光，红外。
这三种发光管市场上能够采购。
三种发光管，由于光子能量不同，发光管工作电压差别比较大，红外发光管1.2伏就可以导通，蓝光发光管接近3伏，紫外发光管需要3.3伏以上，因此，一般的数字三用表可能不是很好测量。
可以利用电路板上D7的位置，R33装上以后，通电在此处试验发光管的极性和种类。
电路的基本思路，就是分别点亮三种发光管，测量物体发射的光信号的强度，进而得到在这三种光源条件下这种物体的“颜色”。
光电管我们采用发光二极管，尽管它比专用光电二极管受光面积小，光量子效率也低，但是因为它还是PN结，具有光电效应，并满足线性响应条件。
同时，由于能级差异原因，紫外发光二极管接收不到蓝色发光二极管的信号，这样可以区分反射光是紫外光还是荧光。
安排了不同的光电接收电路的放大系数，以及不同的发光二极管的供电电流，以便于进行测量。
由于蓝光和紫外发光管响应太小，本电路测量精度还不高。
测量结果单片机采样，数码管显示。
另外安排了四路采样保持模拟电路，用于进行电路特性试验。
单片机以及四位数码管显示参数，一个按钮选择工作模式。
一共十个工作模式。
模式，0,三个灯不亮，记住零点，显示三个零点1,红外灯亮，测量红外，显示2,蓝色灯亮，测量蓝色，显示3,紫外灯亮，测量紫外，显示4,顺序测量，时间顺序1,报告红外数值5,顺序测量，时间顺序1,报告蓝光数值6,顺序测量，时间顺序1,报告紫外数值7,顺序测量，时间顺序2,报告紫外比蓝光8,顺序测量，时间顺序2,报告紫外比红外9,顺序测量，时间顺序2,报告蓝光比红外已经焊接好的电路板，进行调试并实现电路工作正常（10分）。
（1）单片机及显示电路工作正常。
（2）光发射电路工作正常。
（3）光接收电路工作正常。
（4）模拟输出电路工作正常。
（5）标准白纸测试参数正常。
波形测量记录(10分)在下发的U盘参考文件夹中，有电子电路装调与应用项目答题卡的文档，选手需在答题卡文档中作答。
示波器的图形文件，可以粘贴在答题卡中对应的位置。
（1）光反射观察电路工作在模式9，使用双踪示波器，测量记录U10-12和U10-13引脚信号电压前6—8个波形。
（2）光反射观察电路工作在模式4，使用示波器，测量记录R22对地电压信号。
（3）设置工作模式8，使用示波器，测量记录U17-4引脚波形。
任务二 简单移动电源电路板的故障分析和检修（10分）DZ181001为一种简单的移动电源电路，其中，包括以U4为核心的锂电池充电电路，以U5为核心的锂电池充放电保护电路，以U2为核心的开关电源升压电路，以及以U1U3组成的锂电池剩余容量指示电路。
充电电路能够自动根据锂电池的电压确定充电电流，当锂电池电压较小时，充电电流是标准充电电流的十分之一，小电流充电，锂电池电压超过3伏时开始正常充电，其充电电流可以调节，当前电路设定正常充电电流为100毫安。
锂电池保护电路可以保护锂电池过度充电或过度放电，电池电压太低时或充电电压太高时，将电池与外部电路断开。
升压开关电源将锂电池电源3伏—4.2伏电压升压为5伏；锂电池剩余容量指示电路，通过三个比较器电路，以及预设的基准电压，通过D1、D2、D3指示移动电源的剩余容量。
全亮最大，全灭最小。
当前，三个阈值判断大约在3.3伏，3.8伏，4.1伏左右。
以Q1为核心的电路是一个模拟电池电路，使用时，短路J5，在J4上接入可调的稳压电源，从0伏调节到4伏，可以观察到锂电池J3（VBAT ，BAT-）电压的变化，同时，充电管理芯片也可以有相应的动作，是涓流充电，或是充电完成等等，相应的指示灯有变化。
现场发放的电路板，已经由SMT 贴片完成了大部分工作，需要选手在现场焊接五个接线排针。
选手完成以上工作以后，电路板上还有二个故障，使其电路不能实现前述指标。
需要选手找出故障并在项目任务书上答题。
需注意，充电电压一般是5伏，J1—J4的极性要认真辨别，不要接反。
排除故障所用元器件，现场填单子从裁判处获取，不要告诉其他人。
31P28553k图1 简单移动电源电路图2 简单移动电源电路电路板元件布局图R1033kR138.2kR920k321411U 1ALM3241098U 1CLM324121314U 1DLM324567U 1BLM324D 1LEDD 2LEDD 3LEDR115.1kR123kR83kR73kR63kV +5VVB1VB2VB3V B1V B2V B3LED 1LED 2LED 3LED1LED2LED3R1620kR1520kR1420k图3 电池电量指示电路部分仿真电路根据图3电路，再补充部分仿真源，在multisim 仿真环境进行部分电路的仿真，截图表示其结果。
电池电压为3.5伏时仿真电路及显示结果截图（2分） 电池电压为4.2伏时仿真电路及显示结果截图（2分）现场提供的简单移动电源电路，有两个故障，这两个故障不一定是前面仿真电路所完全展示的。
排除故障后记录在答题卡中，如下表。
故障排除记录(6分) 故障点 故障类型 故障排除方法故障点 故障类型 故障排除方法 Q1-B 对地短路用刀划断铜箔故障类型包括开路，短路，参数错误，装配错误，损坏等任务三 光反射观察电路系统设计与调试（35分）一、利用Labview2015完成光反射观察电路系统设计。
光反射观察电路系统框图如图4所示，控制界面如图5所示；电路板采集卡计算机直流稳压电源被测物图4 光反射观察电路系统系统框图图5控制界面采用数据采集卡myDAQ采集DZ181003电路中ADC0、ADC1的电压值，同时，采集电路板上模式控制信号，B2、B1、B0指示当前电路板控制的发光信号，分别是紫外、蓝光、红外。
分别使用MYDAQ设备的AI0,AI1,DI0,DI1,DI2端口。
系统要求1.显示MYDAQ设备采集的电路板ADC0电压，单位mV。
2.显示MYDAQ设备采集的电路板ADC1电压，单位mV。
3.MYDAQ设备采集电路板上B0信号，高代表红外发射，双色显示，亮色表示开。
4.MYDAQ设备采集电路板上B1信号，高代表蓝光发射，双色显示，亮色表示开。
5.MYDAQ设备采集电路板上B2信号，高代表紫外发射，双色显示，亮色表示开。
6.红外显示的是ADC0信号，蓝光显示ADC1信号，紫外显示（ADC0+ADC1）/2的数值，并且在对应的控制信号线高的时候，显示对应数值，控制信号线低的时候，对应的显示为0。
电路板上，ADC0、ADC1、B0、B1、B2信号没有专门的焊盘焊接引线用于连接MYDAQ设备，可以将公头的杜邦线焊接在这几个信号线对应的电阻上，以便于进行连接。
1.完成设计界面，并截图（10分）光反射观察电路系统界面截图2.操作控制过程截图（15分）单独红外发射时的控制界面截图（5分）单独蓝光发射时的控制界面截图（5分）单独紫外发射时的控制界面截图（5分）3.使用仪表板截图（5分）使用MYDAQ采集卡和仪表板，测量电路板参数，并截图。
使用电压表测量单片机的电源电压，并截图（3分）使用欧姆表测量现场发放的插件电阻的阻值，并截图（2分）4.系统操作使用过程描述(5分)分五步简述使用光反射观察电路系统进行蓝光反射测量的过程1).2).3).4).5).任务四印制电路板设计（15分）要求：1．考生在D盘根目录下建立一个文件夹。
文件夹名Z+工位号。
考生所有的文件均保存在该文件夹下。
2．利用D盘参考文件目录中的参考文件生成自己的原理图符号库和PCB封装库文件。
（1分）3．根据参考文档，在自己的库中设计FJ3461AH、TM1620的符号和封装。
(2分) FJ3461AH符号和封装的名称均为LED4x8，TM1620封装名称为SOP-20A。
4．利用自己的符号库，绘制原理图，如图6所示。
（4分）要求：在原理图下方注明自己的工位号。
5．利用自己的封装库，绘制图6电路的双面电路板图（8分）要求：（1）在机械层绘制电路板的物理边界，尺寸：50mm×80mm。
（2）四个固定孔尺寸；孔径3mm，孔中心距离板子边2.5mm。
（3）发光管和光电管应布置在电路板底面。
（4）一般布线间隙0.2mm。
布线线宽0.3mm，电源线宽0.5mm。
（5）双面敷铜接地，敷铜间隙0.5mm。
（6）在电路板上部外侧注明自己的工位号。
1234JP14 HEADERVC CKEY0VC CRXD TXDR61kVDD 1S12S23S34S45S56S67S78S89G610G511GND 12G413G314GND 15G216G117DIN 18CLK 19STB 20U5a 11b 7c 4d 2e 1f 10d f3g 5D 29D 112D 38D 46U1FJ3461AH VC C G 1G 2G 3G 4G1G2G3G4DIN CLK STB DIN P1.21P1.32P1.43P1.54CM P-5VC C 6CM P+7GND8P3.09P3.110P3.211P3.312P3.613P3.714P1.015P1.116U6STC15W408ASVC CADC0ADC1TXD RXDCLK STB KEY0K1AN-56AD1940nm+3-4V -2V +5O1U1MC P6001+3-4V -2V +5O 1U3TP1561VC CR11MR150R41kR162k R172k R51kR9100k R1110k R1810C1102C5224C6224C7224C4224D2450nm+3-4V -2V +5O1U2MC P6001VC CR21MR71kR81kR31M R10100k C2102D4940nmD5450nm VC CQ19012Q29012R14220R135.1kR1210kVC CC3226ADC0ADC1C0C1C0C1B0B0B1B1图6图7 DZ181003电路板装配图正面图8 DZ181003电路板装配图反面装配注意；1. 三种发光二极管需要注意区分，并注意极性。
