水电计算方法识图符安装大全

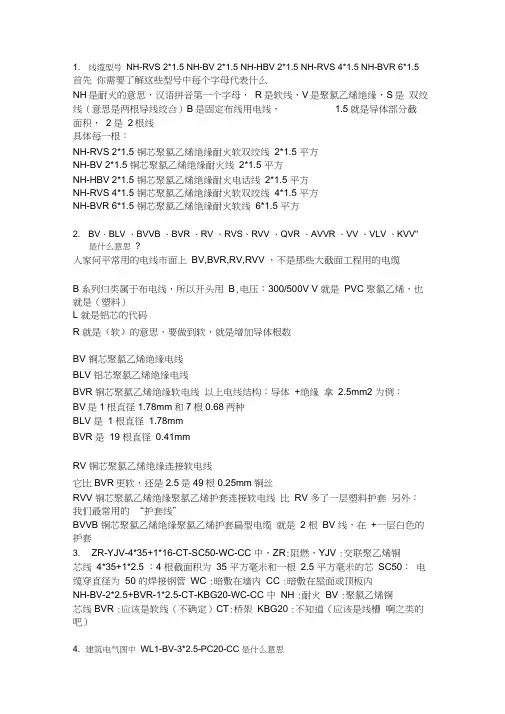

1. 线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根：NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5 平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5 平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5 平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5 平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5 平方2. BV、BLV 、BVVB 、BVR 、RV 、RVS、RVV 、QVR 、AVVR 、VV 、VLV 、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV ，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B,电压：300/500V V 就是PVC 聚氯乙烯，也就是（塑料）L 就是铝芯的代码R 就是（软）的意思，要做到软，就是增加导体根数BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2 为例：BV是1根直径1.78mm和7根0.68两种BLV 是1 根直径1.78mmBVR 是19 根直径0.41mmRV 铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV 多了一层塑料护套另外：我们最常用的“护套线”BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2 根BV 线，在+一层白色的护套3. ZR-YJV-4*35+1*16-CT-SC50-WC-CC 中，ZR:阻燃，YJV :交联聚乙烯铜芯线4*35+1*2.5 ：4 根截面积为35 平方毫米和一根 2.5 平方毫米的芯SC50：电缆穿直径为50 的焊接钢管WC :暗敷在墙内CC :暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC 中NH :耐火BV :聚氯乙烯铜芯线BVR :应该是软线（不确定）CT:桥架KBG20 :不知道（应该是线槽啊之类的吧）4. 建筑电气图中WL1-BV-3*2.5-PC20-CC 是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC （聚碳酸酯管）管径C 20 CC 代表顶板内暗敷5. 电照系统图BV-3*2.5 —PC20 WC CC 、FC L1NPE （或L3N 线路敷设方式代号PVC ――用阻燃塑料管敷设DGL ――用电工钢管敷设VXG ――用塑制线槽敷设GXG ――用金属线槽敷设KRG ――用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ――沿柱敷设QM ――沿墙敷设PL ――沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA ――暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G -------- 管吊式B ――壁装式R -------- 嵌入式BR -------- 墙壁内安装（4）设备标注方法'⑦配电线路的标注方法a ----- b（c >d）e - f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯6. 建筑中电气系统图中BV-2*2.5+1*2.5 （PE）-SR/PC20-CC 的意思3根2.5 平方毫米的BV 线（即铜芯聚氯乙烯绝缘电线）2*2.5是指一条火线一条零线，1*2.5 （PE）是指一根保护线，作接地用-SR/PC20-CC 是指导线的敷设方式，其中SR 是指导线敷设于金属线槽中，PC 是指塑料线管PVC，20 是指管径，CC 是指沿天花暗敷。

水电工快速上手看图安装
首先我们来看一张图纸！施工蓝图！（我们施工人员手中拿到的是蓝图）
图纸对于干过工地做过水电的来说都很熟悉！水电施工图纸一般分为平面图！动力图，系统图，大样图，防雷图等等！
主要是房地产开发的商品房的工地，我们都会看到图纸！都得根据图纸施工！那识图对于我们来说就非常重要！
对于很多新手来说！看图纸非常头疼！特别是在前期楼板预埋的时候！前期预埋上到顶板，根本分不清楚东南西北！图纸看得更是一脸懵逼！更加别说干活了！
而我们则教会大家看图的技巧！，让大家少走弯路！能够快速学会水电看图安装，配电箱安装，电路的放线，电路原理。

线槽桥架的制作！
看图纸，特别是前期预埋的时候！首先我们得找参照物来确定我们在图纸中的哪个位置！首先我们可以找电梯井作为参照物！也可以找楼梯作为参照物！

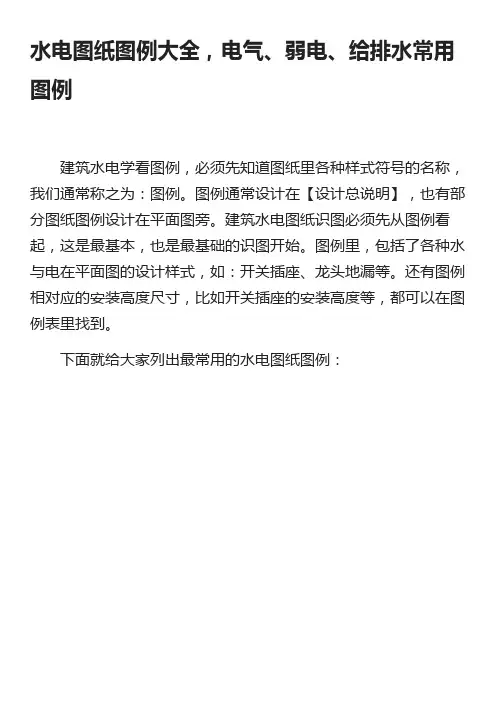

图纸中很多的小图标，我们都会结合现场的实物图来讲解！让大家明白这个字符号所代表的具体是什么东西！这样更加有利于新手快速上手！
无论是在工程，还是家装！工程相对复杂许多！都要学会看图技巧！学会识图安装！这样到了别的工地也能看图干活！工资相对高许多！。

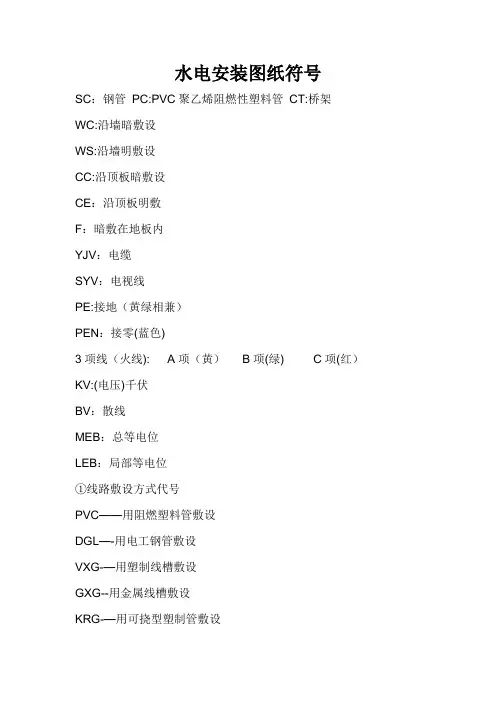

水电安装图纸符号SC:钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设CE：沿顶板明敷F:暗敷在地板内YJV:电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色）3项线（火线）: A项(黄）B项(绿）C项(红）KV:(电压)千伏BV:散线MEB:总等电位LEB：局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG-—用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—-暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D—-吸顶式L——链吊式G———管吊式B-—壁装式R———嵌入式BR-—-墙壁内安装（4)设备标注方法'⑦配电线路的标注方法a—-b(c×d)e——f其中：a—-回路编号b--导线型号c-—导线根数d-—导线截面e-—敷设方式及穿管管径f-—敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a—-灯数b——型号或编号c--每盏照明灯具的灯泡个数d—-灯泡容量,We——灯泡安装高度，mf--安装方式L——光源种类，白炽灯或荧光灯ZR代表阻燃—BV代表铜芯独股线-2*2.5代表2条2。

5平方毫米直径的线+BVR代表铜芯多股线-1*2。

5代表一条2。

5平方毫米直径的线)PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆（5＊4)代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架（或托盘）内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K 2、表示线路敷设部位的文字代号：沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC。

一、教你看电气系统图（熟悉）电气系统图一般比较抽象，下面看看会有不太帮助从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

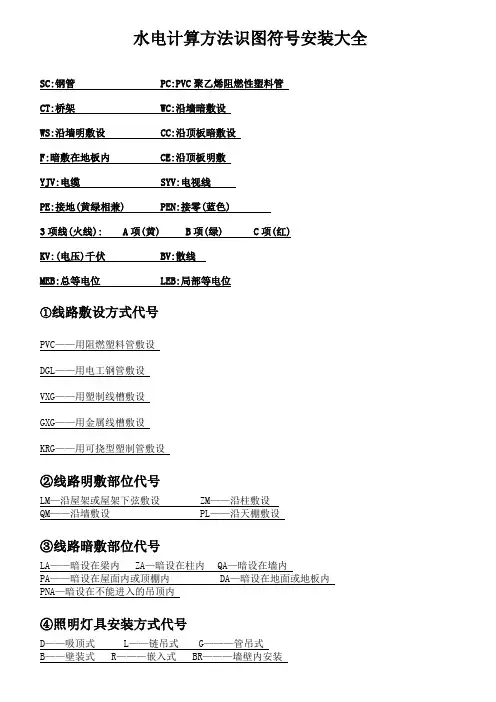

水电计算方法识图符号安装大全SC:钢管 PC:PVC聚乙烯阻燃性塑料管CT:桥架 WC:沿墙暗敷设WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号⑤设备标注方法❶配电线路的标注方法a—b(c×d)e—f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位❷照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：a-b(c×d×L)/e f其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，e--灯泡安装高度， f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

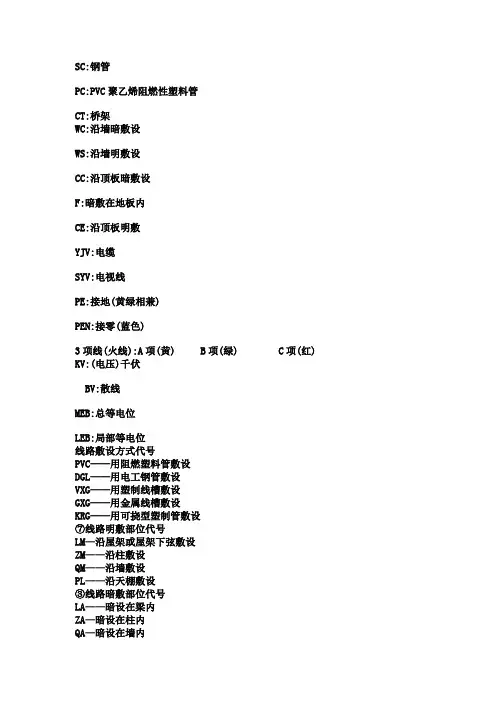

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯水电安装符号pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC赞同线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积〔电线、电缆的外径的平方x0.7854x 电线根数〕计算结果应小于或等于管•子截面的40％。

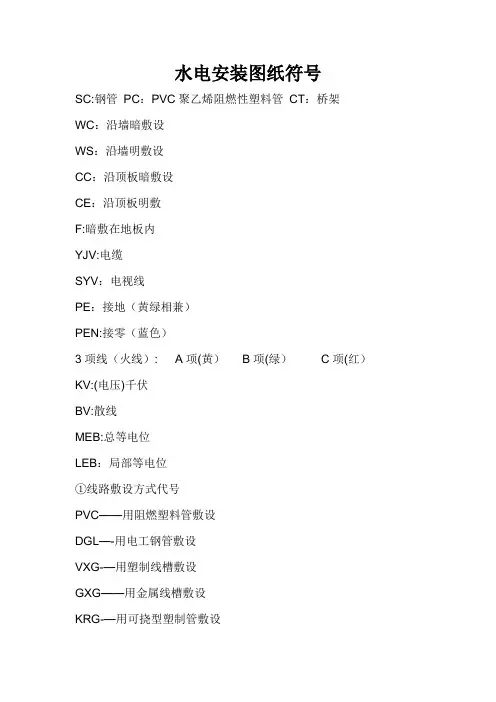

水电安装图纸符号SC：钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设CE：沿顶板明敷F：暗敷在地板内YJV：电缆SYV：电视线PE:接地（黄绿相兼）PEN：接零(蓝色)3项线（火线): A项（黄）B项(绿) C项(红）KV:(电压)千伏BV：散线MEB：总等电位LEB：局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG-—用塑制线槽敷设GXG--用金属线槽敷设KRG-—用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号LA—-暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L--链吊式G———管吊式B-—壁装式R-——嵌入式BR———墙壁内安装（4）设备标注方法’⑦配电线路的标注方法a——b(c×d)e--f其中: a——回路编号b—-导线型号c--导线根数d——导线截面e——敷设方式及穿管管径f——敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法:其中:a-—灯数b--型号或编号c-—每盏照明灯具的灯泡个数d-—灯泡容量,We--灯泡安装高度，mf-—安装方式L—-光源种类,白炽灯或荧光灯ZR代表阻燃-BV代表铜芯独股线-2＊2.5代表2条2.5平方毫米直径的线+BVR代表铜芯多股线—1*2.5代表一条2。

5平方毫米直径的线）PC20代表塑料管直径是20毫米的WC 代表暗敷在墙内CC代表暗敷在屋面和顶板内FC代表暗敷在地面或地板内BC 代表暗敷在梁内YJV代表聚氯乙烯交联电缆(5*4）代表5条4平方毫米电缆CT代表在电缆桥架内敷设/SC25代表钢管直径25毫米的塑料线槽敷设PR 穿电线管敷设MT 穿阻燃半硬聚氯乙烯管敷设FPC 硬质塑料管敷设PC 半硬质塑料管敷设PEC 沿墙面敷设WS 用钢索敷设K薄壁电线管敷设TC 水煤气管敷设SC 直接埋地DB 混凝土排管敷设CE 金属线槽敷设MR 电缆桥架(或托盘)内敷设CT 瓷夹敷设PL 塑制夹敷设PCL 蛇皮管敷设CP 瓷瓶或瓷柱绝缘子敷设K2、表示线路敷设部位的文字代号: 沿钢索敷设SR 沿屋架或层架下弦敷设BE 沿柱敷设CLE 沿墙敷设WE 沿天棚敷设CE 在能进人的吊顶内敷设ACE 暗敷在梁内BC 暗敷在柱内CLC 暗敷在墙内WC 暗敷在屋面内或顶棚内CC 暗敷在地面或地板内FC 暗敷在不能进人的吊顶内AC。

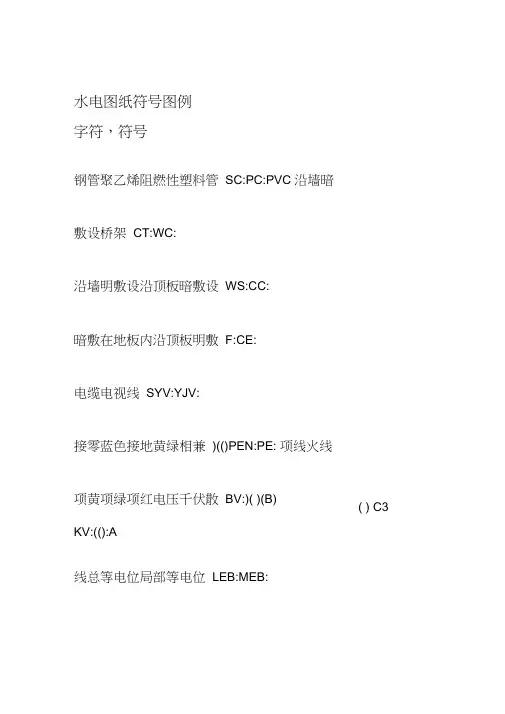

水电图纸符号图例字符，符号钢管聚乙烯阻燃性塑料管SC:PC:PVC 沿墙暗敷设桥架CT:WC:沿墙明敷设沿顶板暗敷设WS:CC:暗敷在地板内沿顶板明敷F:CE:电缆电视线SYV:YJV:接零蓝色接地黄绿相兼)(()PEN:PE: 项线火线项黄项绿项红电压千伏散BV:)( )(B)( ) C3 KV:(():A线总等电位局部等电位LEB:MEB:线路敷设方式代号用阻燃塑料管敷设PVC用电工钢管敷设——DGL用塑制线槽敷设——VXG 用金属线槽敷设——GXG 用可挠型塑制管敷设——KRG⑦线路明敷部位代号沿屋架或屋架下弦敷设—LM 沿柱敷设沿墙敷设沿天棚敷——QM——PL 设ZM ③线路暗敷部位代号暗设在梁内暗设在柱内暗设在墙内—ZALA QA暗设在屋面内或顶棚内暗设在地面或地板内—DA PA 暗设在不能进入的吊顶内—PNA④照明灯具安装方式代号吸顶式链吊式管吊式————— D ——GL 墙壁内安装壁装式嵌入式——R———BBR ——设备标注方法'(4)⑦配电线路的标注方法a——b(c× d)e—— f其中：回路编号导线型号导线根数c-- a-- b-- 敷设部位导线截面敷设方式及穿管管径e--f --d表示根导线表示根导线表示根导线 2 3 n⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：灯数型号或编号b-- a-- 灯泡容量，每盏照明灯具的灯泡个数c-- d-- W灯泡安装高度，安装方式f-- e--m 光源种类，白炽灯或荧光灯L--一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防闭路电视、互联网等）| 广播、电话| 报警．二、室内电气施工图的作用、组成、特点图纸的作用：说明电气工程的构成和功能，描述电1、气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

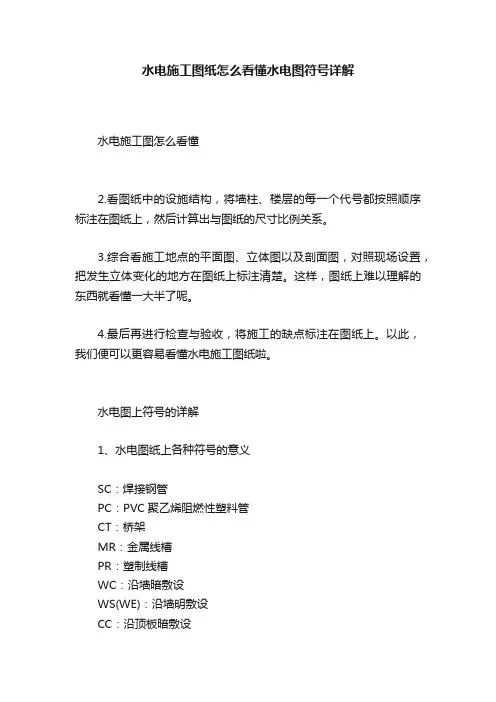

水电施工图纸怎么看懂水电图符号详解水电施工图怎么看懂2.看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

3.综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂一大半了呢。

4.最后再进行检查与验收，将施工的缺点标注在图纸上。

以此，我们便可以更容易看懂水电施工图纸啦。

水电图上符号的详解1、水电图纸上各种符号的意义SC：焊接钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架MR：金属线槽PR：塑制线槽WC：沿墙暗敷设WS(WE)：沿墙明敷设CC：沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷SCE：吊顶内YJV：电缆SYV：电视线PE：接地(黄绿相兼)PEN：接零(蓝色)3相线(火线)：A项(黄) B项(绿) C项(红) KV：(电压)千伏BV：聚氯乙烯单层塑料电线BVV：聚氯乙烯双层塑料电线MEB：总等电位LEB：局部等电位2、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设3、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内4、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装5、照明灯具标注方法a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯以上就是给大家带来的水电施工图怎么看懂以及水电图上符号的详解。

看了之后对水电施工图是不是有更多的了解呢?在工业制造中，机械设备安装的时候一定需要知道怎么看水电施工图，希望上面介绍可以帮助大家。
