水电安装工程识图算量例题

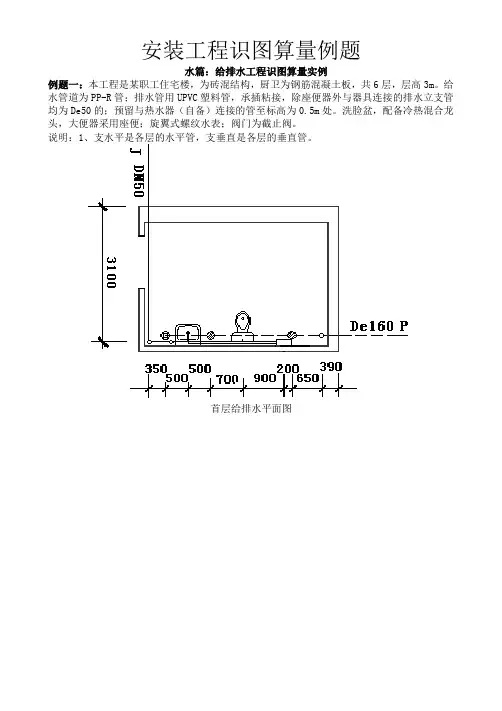

安装工程识图算量例题水篇：给排水工程识图算量实例例题一：本工程是某职工住宅楼，为砖混结构，厨卫为钢筋混凝土板，共6层，层高3m。

给水管道为PP-R管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m处。

洗脸盆，配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。

说明：1、支水平是各层的水平管，支垂直是各层的垂直管。

首层给排水平面图给水系统图排水系统图解：工程量计算如下：（一）、给水系统（1）设备（附件）工程量：（DN50规格）截止阀=1个；（DN25规格）截止阀=1×6＝6个；（DN25规格）螺纹水表=1×6＝6个。

（2）管（线）工程量：PP-R给水管DN50=1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6mPP-R给水管DN40=3m（垂直）PP-R给水管DN32=3×2（垂直）＝6mPP-R给水管DN25=3（垂直）＋{0.35＋0.5（支水平）＋（1.0—0.25）（支垂直）}×6＝12.6m PP-R给水管DN20=（0.5+0.7）（支水平）×6 ＝7.2mPP-R给水管DN15={0.9+0.9＋0.7＋0.5（支水平）＋(0.5－0.25)＋（0.45－0.25）*2 ＋(0.5－0.35)+(0.45－0.35) （支垂直）}×6＝22.4m（二）、排水系统（1）设备（附件）工程量：（De50规格）地漏=2×6＝12个；（De50规格）清扫口=1×6＝6个；洗脸盆=6组；座便器=6组；（2）管（线）工程量：UPVC排水管De160=1.5（出户）＋0.39（水平）＋（1.2－0.4）（垂直）=2.69mUPVC排水管De110=0.4+18.7（垂直）＋（0.65+0.2+0.9）×6（支水平）＋0.4×6（座便器）=32mUPVC排水管De75=（0.5+0.7）×6（支水平）=7.2mUPVC排水管De50=0.5×6（支水平）=3m电篇：电气照明工程识图算量实例例题二：某住宅平面图，层高3.0m，由图可知房间内有单管链吊荧光灯，圆球吸顶灯，暗装板式开关，安装高度1.4m，分户配电箱尺寸为：500*300*200，箱底距地1.5m，配电线路导线为BV-2.5，穿阻燃塑料管沿天棚、墙暗敷设，其中2、3根穿PC20，4根穿PC25。

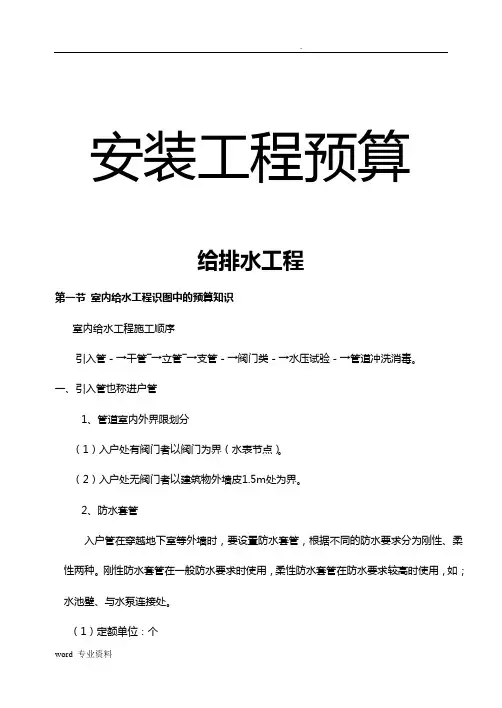

安装工程预算给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

首先，查看施工图比例，并复核。

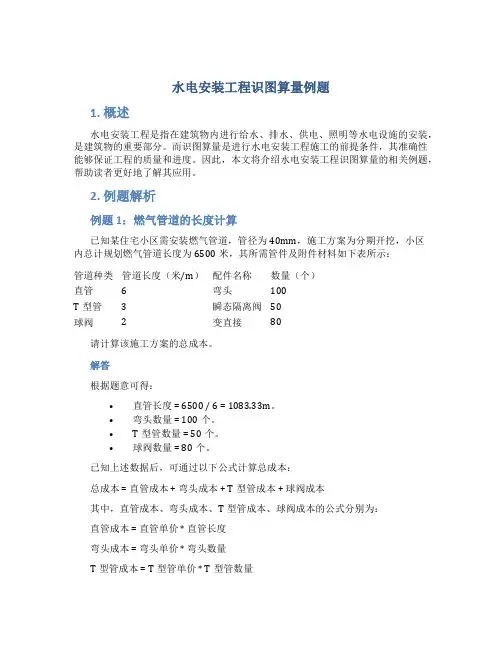

水电安装工程识图算量例题1. 概述水电安装工程是指在建筑物内进行给水、排水、供电、照明等水电设施的安装，是建筑物的重要部分。

而识图算量是进行水电安装工程施工的前提条件，其准确性能够保证工程的质量和进度。

因此，本文将介绍水电安装工程识图算量的相关例题，帮助读者更好地了解其应用。

2. 例题解析例题1：燃气管道的长度计算已知某住宅小区需安装燃气管道，管径为40mm，施工方案为分期开挖，小区内总计规划燃气管道长度为6500米，其所需管件及附件材料如下表所示：管道种类管道长度（米/m）配件名称数量（个）直管 6 弯头100T型管 3 瞬态隔离阀50球阀 2 变直接80请计算该施工方案的总成本。

解答根据题意可得：•直管长度 = 6500 / 6 = 1083.33m。

•弯头数量 = 100个。

•T型管数量 = 50个。

•球阀数量 = 80个。

已知上述数据后，可通过以下公式计算总成本：总成本 = 直管成本 + 弯头成本 + T型管成本 + 球阀成本其中，直管成本、弯头成本、T型管成本、球阀成本的公式分别为：直管成本 = 直管单价 * 直管长度弯头成本 = 弯头单价 * 弯头数量T型管成本 = T型管单价 * T型管数量球阀成本 = 球阀单价 * 球阀数量假设各品目的单价如下：管道种类单价（元/m）配件名称单价（元/个）直管55 弯头60T型管68 瞬态隔离阀80球阀30 变直接50则，总成本为：总成本 = 55 * 1083.33 + 60 * 100 + 68 * 50 + 30 * 80 = 60009.9 元因此，该施工方案的总成本为60009.9元。

例题2：插座数量计算某写字楼共有10层，每层面积为500平方米，2.8米高。

每个办公室需至少安装6个插座。

请问，该写字楼一共需要安装多少个插座？解答计算方法如下：•一个层面积的插座数目 = 500 / 2.8 / 6 = 29.76（向上取整为30）个。

•整栋楼的插座数目 = 每层插座数目 × 楼层数 = 30 × 10 = 300个。

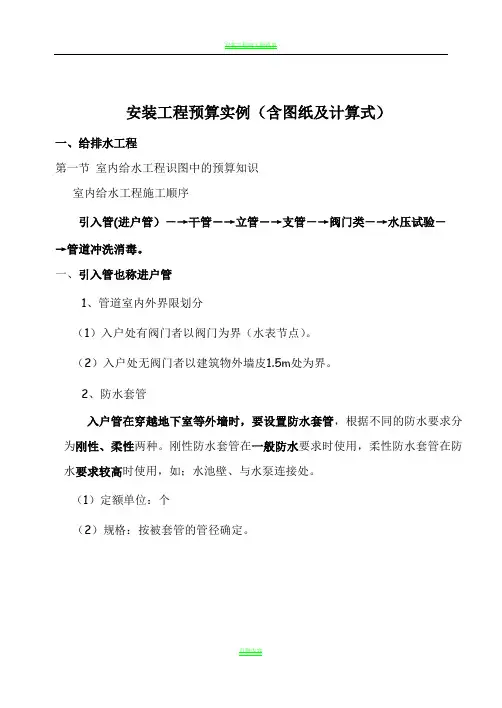

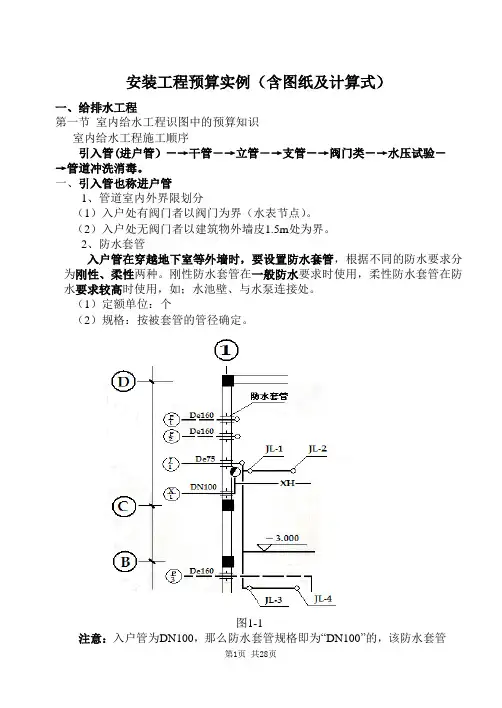

安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

安装工程施工识图试题一、单选题1. 一根长80m的电缆需要从配电室引入室内，为了保证电缆的安全使用，应该选择什么类型的电缆？A. PVC电缆B. 交联电缆C. 阻燃电缆D. 导线2. 在室内墙壁上安装插座时，应该注意以下哪些因素？A. 电线的规格B. 插座安装的高度C. 插座的位置D. 所有以上选项3. 安装水管时，应该注意以下哪些因素？A. 管道的材质B. 管道连接方式C. 管道布置的高度D. 所有以上选项4. 在安装太阳能热水器时，应该考虑以下哪些因素？A. 安装位置的选择B. 日照时间C. 水温调节D. 所有以上选项5. 在安装燃气灶时应该注意以下哪些事项？A. 燃气管道的检查B. 燃气灶的安装位置C. 燃气灶的通风情况D. 所有以上选项6. 在安装空调时应该考虑以下哪些因素？A. 室内外机的安装位置B. 电源和排水管的布置情况C. 管道连接方式D. 所有以上选项7. 在安装地暖系统时应该注意以下哪些事项？A. 地暖管道的布置B. 温度控制系统的安装位置C. 地板材料和地暖管道的搭配D. 所有以上选项8. 安装木门时应该注意以下哪些因素？A. 门框的尺寸B. 门扇的开合方向C. 门扇的颜色和质地D. 所有以上选项9. 安装玻璃幕墙时应该考虑以下哪些因素？A. 玻璃的材质和厚度B. 窗框的材质C. 玻璃的安装方式D. 所有以上选项10. 在安装电梯时，应该注意以下哪些事项？A. 电梯井的尺寸B. 电梯轿厢的尺寸C. 电梯机房的位置D. 所有以上选项二、多选题1. 室内墙壁上安装插座时，应该注意哪些因素？（多选）A. 电线的规格B. 插座安装的高度C. 插座的位置D. 线路的走向2. 安装水管时，应该注意哪些因素？（多选）A. 管道的材质B. 管道连接方式C. 管道布置的高度D. 管道的安全性3. 在安装太阳能热水器时，应该考虑哪些因素？（多选）A. 安装位置的选择B. 日照时间C. 水温调节D. 天气情况4. 在安装燃气灶时应该注意哪些事项？（多选）A. 燃气管道的检查B. 燃气灶的安装位置C. 燃气灶的通风情况D. 燃气的品牌和质量5. 在安装空调时应该考虑哪些因素？（多选）A. 室内外机的安装位置B. 电源和排水管的布置情况C. 管道连接方式D. 空调的品牌6. 在安装地暖系统时应该注意哪些事项？（多选）A. 地暖管道的布置B. 温度控制系统的安装位置C. 地板材料和地暖管道的搭配D. 地暖系统的维护7. 安装木门时应该注意哪些因素？（多选）A. 门框的尺寸B. 门扇的开合方向C. 门扇的颜色和质地D. 门扇的防火性能8. 安装玻璃幕墙时应该注意哪些事项？（多选）A. 玻璃的材质和厚度B. 窗框的材质C. 玻璃的安装方式D. 玻璃的清洁方式9. 在安装电梯时，应该注意哪些因素？（多选）A. 电梯井的尺寸B. 电梯轿厢的尺寸C. 电梯机房的位置D. 电梯的负载能力三、判断题1. 安装水管时，需要考虑水管的材质和连接方式。
