如何看懂水电安装图纸

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

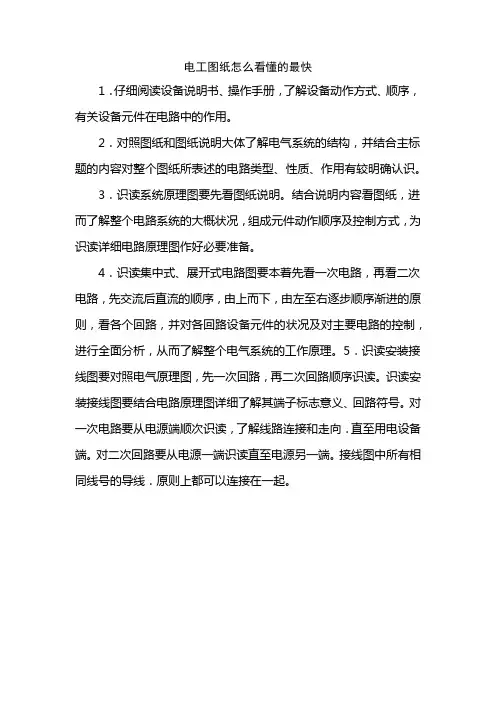

电工图纸怎么看懂的最快
1．仔细阅读设备说明书、操作手册，了解设备动作方式、顺序，有关设备元件在电路中的作用。

2．对照图纸和图纸说明大体了解电气系统的结构，并结合主标题的内容对整个图纸所表述的电路类型、性质、作用有较明确认识。

3．识读系统原理图要先看图纸说明。

结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。

4．识读集中式、展开式电路图要本着先看一次电路，再看二次电路，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。

5．识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。

识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。

对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。

对二次回路要从电源一端识读直至电源另一端。

接线图中所有相同线号的导线．原则上都可以连接在一起。

一分钟学会看水电图纸，新手怎么学看水电安装图纸
咱们农民工在外打工，除了进工厂，大多数选择在建筑工地，要么有一身力气，要么懂一门技术，才能挣高工资。

水电工作为建筑工地必不可少的工种，首先得看懂水电图纸。

这是一份水电图纸的一部分，是平面图，首先我们概览一下，其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等，我们分项来认识一下。

两根粗蓝线组成的长条表示'墙'，四面墙围成的“衣帽间”
粗黑正方形表示柱子
这个竖长条连着弧线的扇形样的表示“门″，竖条在哪边，表示门往哪边开。

这表示“双开门'
四条横线组成的图形表示“窗子'
WL6、WP2、WP3均表示电路回路，箭头表示向上、向下引线。

由“+”相连的两个半圆表示“五孔插座”
这个“1C”表示“三孔空调插座”
这三个黑白相间的框是卫生间“蹲便器'，我们要预留给排水，排水预留洞中心距墙55CM，是前下水，两相邻蹲便器相距90cm 横线带个圈表示“淋浴″，旁边的黑色条纹圈表示“地漏”
这些细横线和折线组成的是表示“楼梯”。

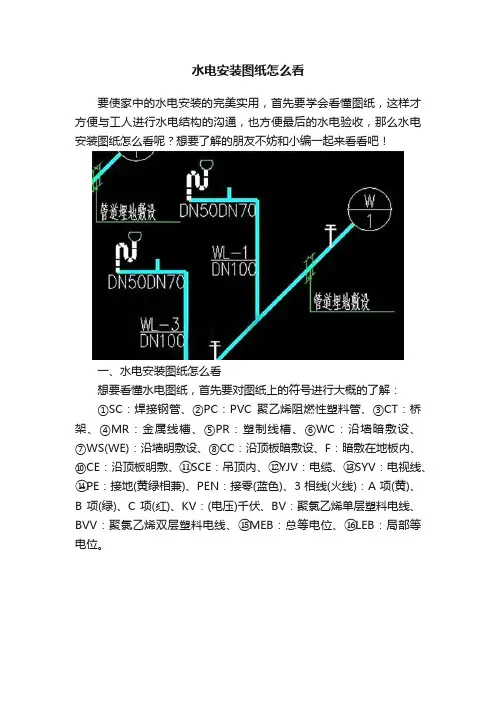

水电安装图纸怎么看
要使家中的水电安装的完美实用，首先要学会看懂图纸，这样才方便与工人进行水电结构的沟通，也方便最后的水电验收，那么水电安装图纸怎么看呢？想要了解的朋友不妨和小编一起来看看吧！
一、水电安装图纸怎么看
想要看懂水电图纸，首先要对图纸上的符号进行大概的了解：
①SC：焊接钢管、②PC：PVC聚乙烯阻燃性塑料管、③CT：桥架、④MR：金属线槽、⑤PR：塑制线槽、⑥WC：沿墙暗敷设、⑦WS(WE)：沿墙明敷设、⑧CC：沿顶板暗敷设、F：暗敷在地板内、⑩CE：沿顶板明敷、⑪SCE：吊顶内、⑫YJV：电缆、⑬SYV：电视线、⑭PE：接地(黄绿相兼)、PEN：接零(蓝色)、3相线(火线)：A项(黄)、B项(绿)、C项(红)、KV：(电压)千伏、BV：聚氯乙烯单层塑料电线、BVV：聚氯乙烯双层塑料电线、⑮MEB：总等电位、⑯LEB：局部等电位。

2、线路敷设方式代号
①代号PVC：用阻燃塑料管敷设、②代号PA：暗设在屋面、③代号VXG：用塑制线槽敷设、④代号GXG：用金属线槽敷设、⑤代号LA：暗设在梁内。

3、对水电的符号大概有了了解之后，先要看水电图纸上主要的整体结构，然后比对室内与图纸的每一个符号，并标记在图纸上。

由此一来，看水电图纸就容易多了。

小编总结：以上就是小编为大家分享的水电安装图纸怎么看，看完以上的分享之后是不是对水电的符号有了相应的了解了呢!希望以上的分享能够帮助到大家，如需了解更多相关信息，请继续关注齐家网网站。

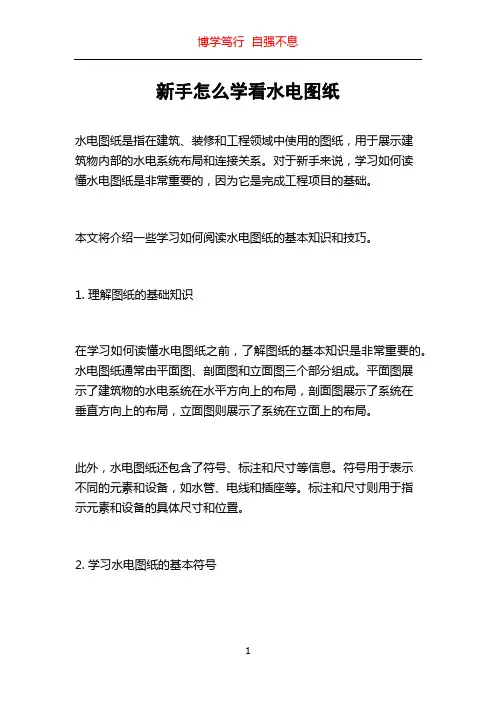

新手怎么学看水电图纸水电图纸是指在建筑、装修和工程领域中使用的图纸，用于展示建筑物内部的水电系统布局和连接关系。

对于新手来说，学习如何读懂水电图纸是非常重要的，因为它是完成工程项目的基础。

本文将介绍一些学习如何阅读水电图纸的基本知识和技巧。

1. 理解图纸的基础知识在学习如何读懂水电图纸之前，了解图纸的基本知识是非常重要的。

水电图纸通常由平面图、剖面图和立面图三个部分组成。

平面图展示了建筑物的水电系统在水平方向上的布局，剖面图展示了系统在垂直方向上的布局，立面图则展示了系统在立面上的布局。

此外，水电图纸还包含了符号、标注和尺寸等信息。

符号用于表示不同的元素和设备，如水管、电线和插座等。

标注和尺寸则用于指示元素和设备的具体尺寸和位置。

2. 学习水电图纸的基本符号理解水电图纸中使用的符号是学习如何阅读图纸的关键。

每种符号都代表着一种特定的元素或设备。

例如，一个图上的小圆表示一个插座，一个带箭头的线表示电线，一个直线表示水管，等等。

为了更好地理解和记忆这些符号，可以通过参考水电图纸相关的书籍、教程和在线资源来学习。

这些资源通常提供了详细的符号图解和说明，帮助新手了解每个符号的含义和用途。

3. 学习水电系统的基本原理在学习如何阅读水电图纸之前，了解水电系统的基本原理也是非常重要的。

了解水电系统的工作原理可以帮助新手更好地理解图纸中的布局和连接关系。

例如，了解水管的布置原理可以帮助新手分析图纸中的水管走向和连接方式。

可以通过阅读相关的教材和参加培训课程来学习水电系统的基本知识。

此外，实际参与工程项目可以提供宝贵的经验和实践机会，帮助新手更好地理解水电系统的运行和设计原理。

4. 分析图纸的布局和连接关系一旦掌握了图纸的基础知识和水电系统的基本原理，新手就可以开始分析图纸的布局和连接关系了。

首先，可以先进行整体观察，了解水电系统的全貌和主要组成部分。

然后，可以逐步深入分析各个细节，例如水管和电线的连接方式、布置位置和路径等。

水电图纸一般包括了建筑中的给排水、、动力电、照明电、弱电（一般包括网络IO 电话IP电视TV）怎么去看呢？（需要知道）施工图纸为蓝图，首先我们拿到图纸，有几份图纸呢？拿到图纸一共有（给排水，动力图，照明图，弱电图，定位图防雷图），看图纸第一步：看图纸下列的标示（为什么呢？）首先要知道你拿的是什么图纸，拿的是是哪一栋的图纸。

看图纸结合施工场地来看会比较轻松。

看图纸第二步：结合系统图，图例首页说明（为什么呢？）每份图纸前面都有图例说明，首页说明先看首页图例说明1. 记录插座安装高度，高度要求是否安全。

2. 配电箱安装位置，负荷大小，配置是否合理。

3. 空开大小是否合适，出线的保护管管径，电线的搭配合理否，电线与用电设搭配是否合适安全。

4. 线管敷设方式，5 避雷网是否符合规范，钢筋搭接材料材质、规格看图第三步：看平面设置结合系统图，图例看1 是否有相应的排水措施和用水设施2 管道是在哪转弯, 在哪变径,在哪分配水点,配水点标高是多少。

3 给水点和排水措施、用水设施室的搭配是否合适、合理、是否符合规范，设计有没有洗衣机给水点，和排水地漏，地漏是否专用。

看图纸第一步：看图纸下标识（确定自己拿的图纸）第二步：找参照物，找到自己的位置第三步：看图例进行施工第四步：看平面图结合图例看。

第五步：安装施工操作说明规范施工看平面图要对照土建施工图，看预留洞口、井道等是否相符、有无缺漏；看系统图要对照平面布置，看是否相符，有无冲突、缺漏。

（看图的时候拿到一套图可能你觉得很茫然，不知道从什么地方下手。

那就先看设计说明，那里会有设计的依据发的法规，还有主要管道的材料等等，然后看设计的图例，不要求记得那些图例是什么，但是要有印象，免得在后边看图的时候不知道是什么东西还不知道从哪找。

另外就是要注意看图的时候要仔细，平面图与系统图要结合起来看，不然很容易遗漏一些东西。

）把每个系统的主要组成部分看明白，比如一个喷淋系统里有些什么主要部分，泵, 报警阀，干管，立管，闸阀蝶阀止回阀自动排气阀什么的。

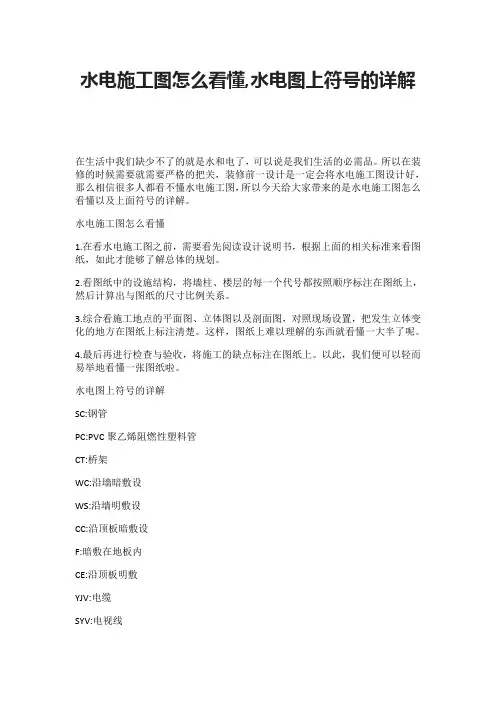

水电施工图怎么看懂,水电图上符号的详解在生活中我们缺少不了的就是水和电了，可以说是我们生活的必需品。

所以在装修的时候需要就需要严格的把关，装修前一设计是一定会将水电施工图设计好，那么相信很多人都看不懂水电施工图，所以今天给大家带来的是水电施工图怎么看懂以及上面符号的详解。

水电施工图怎么看懂1.在看水电施工图之前，需要看先阅读设计说明书，根据上面的相关标准来看图纸，如此才能够了解总体的规划。

2.看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

3.综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。

这样，图纸上难以理解的东西就看懂一大半了呢。

4.最后再进行检查与验收，将施工的缺点标注在图纸上。

以此，我们便可以轻而易举地看懂一张图纸啦。

水电图上符号的详解SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16 mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

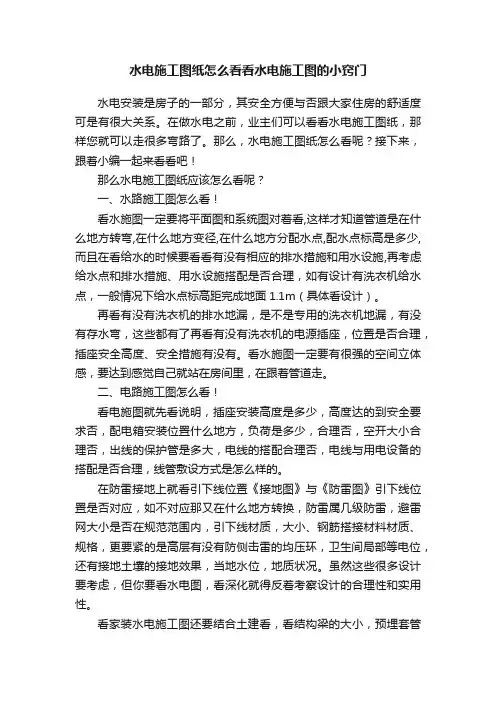

水电施工图纸怎么看看水电施工图的小窍门水电安装是房子的一部分，其安全方便与否跟大家住房的舒适度可是有很大关系。

在做水电之前，业主们可以看看水电施工图纸，那样您就可以走很多弯路了。

那么，水电施工图纸怎么看呢？接下来，跟着小编一起来看看吧！那么水电施工图纸应该怎么看呢？一、水路施工图怎么看！看水施图一定要将平面图和系统图对着看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计）。

再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

二、电路施工图怎么看！看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的。

在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看家装水电施工图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

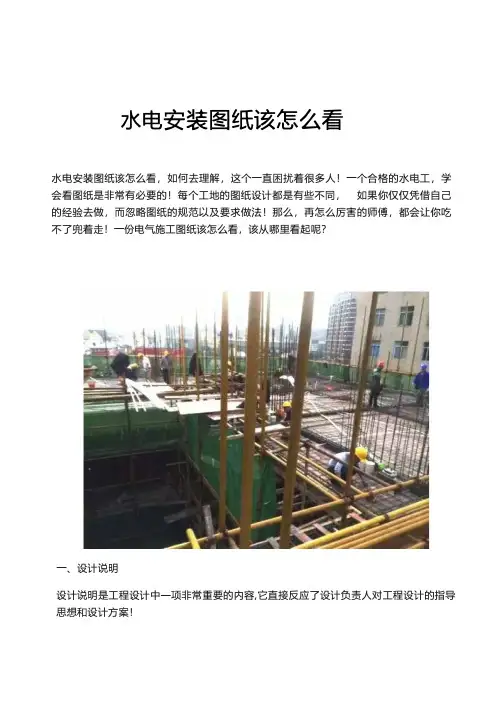

水电安装图纸该怎么看
水电安装图纸该怎么看， 如何去理解， 这个一直困扰着很多人！ 一个合格的水电工， 学会看匿纸是非常有必要的！每个工地的图纸设计都是有些不同， 如果你仅仅凭借自己的经验去做， 而忽略圈纸的规范以及要求做法！那么， 再怎么厉害的师傅， 都会让你吃不了兜着走！ 一份电气施工图纸该怎么看， 该从哪里看起呢？
一、设计说明
设计说明是工程设计中一项非常重要的内容，它直接反应了设计负责人对工程设计的指导思想和设计方案！
比如在平面图中的电箱，箱号：Ae2, 那我们就需要到系统图中找到Ae2的系统图，这样我们就知道了Ae2这个电箱的出线该怎么去做，还知道进线是从哪个电箱过来，以及用多大线！
这些都是需要结合来看，从设计说明，到平面图，再到每个电箱的系统图！如果单单学会看平面捆是没什么用的！
我并不是经过什么专业培训出来的，都是自己工作中学习的，如果有错，希望能够指
出！。

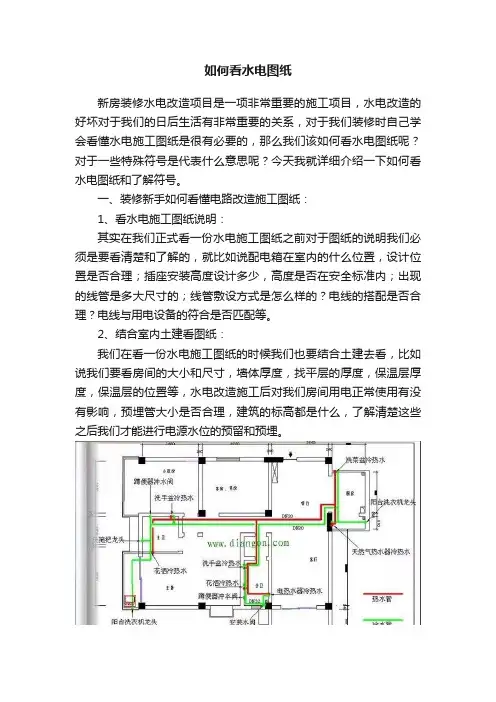

如何看水电图纸新房装修水电改造项目是一项非常重要的施工项目，水电改造的好坏对于我们的日后生活有非常重要的关系，对于我们装修时自己学会看懂水电施工图纸是很有必要的，那么我们该如何看水电图纸呢？对于一些特殊符号是代表什么意思呢？今天我就详细介绍一下如何看水电图纸和了解符号。

一、装修新手如何看懂电路改造施工图纸：1、看水电施工图纸说明：其实在我们正式看一份水电施工图纸之前对于图纸的说明我们必须是要看清楚和了解的，就比如说配电箱在室内的什么位置，设计位置是否合理；插座安装高度设计多少，高度是否在安全标准内；出现的线管是多大尺寸的；线管敷设方式是怎么样的？电线的搭配是否合理？电线与用电设备的符合是否匹配等。

2、结合室内土建看图纸：我们在看一份水电施工图纸的时候我们也要结合土建去看，比如说我们要看房间的大小和尺寸，墙体厚度，找平层的厚度，保温层厚度，保温层的位置等，水电改造施工后对我们房间用电正常使用有没有影响，预埋管大小是否合理，建筑的标高都是什么，了解清楚这些之后我们才能进行电源水位的预留和预埋。

二、装修新手如何看懂水路改造施工图纸：1、结合室内的系统图纸和平面图纸看：在我们看水路改造图纸的时候我们一定要结合室内的系统图纸和平面图纸一起看，这样的话我们看到的图纸才会更详细，知道室内的分水点在那，管路的外道在那，变径在那，每个位置的水位预留高度是多少，而且我们还要注意的是用水设备和排水系统是否匹配，考虑好其搭配是否合理。

2、看洗衣机预留位置：其实对于我们房间装修来说，在看水路改造图纸的时候我们最需要注意的是洗衣机预留位置，洗衣机的给水点一般距离地面1.1米，而且旁边必须有洗衣机排水地漏，而且要看是不是洗衣机专用的排水地漏，涉不涉及有存水弯，看图纸的时候我们心里一定能与房间融合到一起，走到那个位置可以联想出相关的东西，跟着管道走。

三、各类水电符号代表什么：1、线路明敷相关符号：LM-沿屋架或者是屋架下沿敷设；ZM-沿柱敷设；QM-沿墙敷设；PL-沿顶棚敷设；2、线路暗敷相关符号：LA-暗敷在梁内；ZA-暗敷在柱内；QA-暗敷在墙内；PA-暗敷在顶棚内；DA-暗敷在地面内；PNA-暗敷在不能进入的吊顶内；3、线管敷设方式符号：PVC-阻燃塑料线管敷设；DGL-电工钢管敷设；VXG-塑制线管敷设；GXG-金属线管敷设；KRG-可绕型塑制管敷设；在看水电安装图纸时，要注意的几个方面：一、看水电安装图的时候，还要结合土建看。

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响.2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符.梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

＠表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名,建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的,非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400)配4φ16络φ6@200箍。

”解读为:强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘(16mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

（长方形环络长约3 40-—350mm，宽约180mm-—190mm）。

4、如在建筑设计图中：“c20砼小柱(240240）配4φ12箍］6＠200。

一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。

7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规围，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属保温还是外保温，保温层厚度，外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶敷设BC：暗敷设在梁CLC：暗敷设在柱WC：暗敷设在墙ACC：暗敷设在不能进入的顶棚FC：暗敷设在地面SCE：吊顶敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC-暗敷在柱WC-暗敷在墙CE-沿天棚顶敷设SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：CLC沿墙面敷设：WS暗敷设在墙：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以的挖、填、运、找平。

水电图纸不会看？水电图纸上各种符号的意义详解，看完全懂
了！
很多人为了追求住的舒适，开始注重装修设计这款，而水电施工恰好是装修设计的最重要的一项。

为了装修的更加漂亮，美观。

很多人都会请专业的人士来设计水电图纸，怎么才能看懂图纸？今天小编就来教大家如何识图。

一、水电图如何看？
水施工图：在进行读图的时候，我们可以按照引入管—水表井—干管—支管—水设备这个顺序来进行。

对于电气图纸我们可以：配电箱—电线回路—用电设备这个顺序来进行查看，这样不用懵圈。

平面图和系统图结合来看，这样更好了解图纸哪里该转弯、那你是接口，什么地方进行变径等。

有没有对应的给水和排水，增加你看图的空间感。

二、看图工具
一般施工人员拿到的是已经打印好的图纸，但是难免有时候会出差或者忘记带图纸，我们该如何来查看图纸？我们可以利用迅捷CAD 看图在手机上快速实现看图，不论多大的图纸文件，它都能做到秒打开。

三、水电图常用符号
除了了解如何看图之外，我们还需要了解一下图纸上那些烦人的水电符号，这样我们在看起图来才能事半功倍！
四、注重练习
纸上谈兵永远是空话，所以我们在没事的时候或者到施工现场，对着上边小编所分享的理论，对照的进行学习，积累经验。

记得在看图的是时候一定要细心，有可能你的错误会影响施工进程。

以上就是小编所要分享的全部内容，希望能够帮助到你们，想要了解更多建筑装修方面的知识，别忘点击关注小编哦！。

水电安装识图要领看,这样才知道管道是在什么地方转弯,在什么地方变径,在什么地方分配水点,配水点标高是多少,而且在看给水的时候要看看有没有相应的排水措施和用水设施,再考虑给水点和排水措施、用水设施搭配是否合理，如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

看水施图一定要有很强的空间立体感，要达到感觉自己就站在房间里，在跟着管道走。

看电施图就先看说明，插座安装高度是多少，高度达的到安全要求否，配电箱安装位置什么地方，负荷是多少，合理否，空开大小合理否，出线的保护管是多大，电线的搭配合理否，电线与用电设备的搭配是否合理，线管敷设方式是怎么样的，在防雷接地上就看引下线位置《接地图》与《防雷图》引下线位置是否对应，如不对应那又在什么地方转换，防雷属几级防雷，避雷网大小是否在规范范围内，引下线材质，大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地效果，当地水位，地质状况。

虽然这些很多设计要考虑，但你要看水电图，看深化就得反着考察设计的合理性和实用性。

看水电图还要结合土建看，看结构梁的大小，预埋套管大小是否合理，建筑标高是多少，水电设施安装后房间使用高度有没有影响。

房间尺寸，墙身尺寸，筏板厚度，找平层厚度，保温属内保温还是外保温，保温层厚度，内外墙装饰层厚度，当这些数据都有了之后才能准确的进行预埋、预留、制作加工。

电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC土建与水电全套计算规则一、土建计算规则一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。

如何看水电图纸一、水电图纸1.看图纸包含的哪些内容，做到对整套图纸的大致了解，包括封皮、目录、设计说明、系统图、照明平面图、弱电平面图、管井详图2.看目录，记住每一项的内容，包括设计说明，相对应的图号，以便于施工3.看设计说明，仔细阅读，并且要记住，这是施工需要的很多数据，比如电缆的规格型号，管道的敷设，还有使用的材料等都在说明中4.看系统图，系统图是整个供电系统或者是供水系统详解，供电、配电箱电柜配置、电表配置、入户线配置等系统图例，要从前往后看，逐个弄明白，供水系统也是一样5.看强弱电平面图，就是从户箱开始，逐个回路看，包括照明、插座、网络插座、有线插座等内容，必须弄清楚，方便施工6.看管井详图，关系到电缆分支的做法，比如穿刺，T接等二、图纸符号1.明敷常用符号LM一沿屋架或者是屋架下沿敷设ZM一沿柱敷设QM一沿墙敷设pL一沿顶棚敷设2.暗敷符号LA一暗敷在梁内ZA一暗敷在柱内QA一暗敷在墙内PA一暗敷在顶棚内DA一暗敷在地面内pNA一暗敷在不能进入吊顶内3.线管敷设符号pvC一阻燃塑料管敷设DGL一电工钢管敷设VXG一塑制线管敷设GXG一金属线管敷设KRG一可绕型塑管敷设三、看图注意事项1.水路施工图①看水施工图将平面图和系统图对照，才知道管道的走向，在什么地方分配水电，以及配水管子的标高，考虑给水和排水措施，用水设施是合理②一般来说给水标高距完成地面一米一，还有洗衣机有没有排水地漏，是不是专用洗衣机地漏，存水弯有没有，位置是否合理，依据图纸和经验施工2.电路图纸①插座安装高度是多少，配电箱装什么位置，空间是否合理，卫生间的等电位，还有接地的效果等，防雷接地就看引下线位置《接地图》与《防雷图》引下线位置是否对应，几级防雷，避雷网大小的规范范围等3.各类型水电符号代表的意思。

新手怎样看水电安装电气图纸
在建楼盘的水电安装电气图纸该怎么看，怎样去理解，难住了一些人。

要做为一名合格的水电工，那就必须会识图。

每个工地的图纸都有些不一样。

假如按照你自己的经验去做，而忽略图纸的规范和要求。

再厉害的师傅都会做错。

一份电气施工图纸该怎么看？从哪里着手看?
一、图纸设计说明
设计说明是工程设计中很重要的内容，它反应了设计者对工程设计的概括和要求。

包括工程概括。

国家标准，还有安装要求。

它还包括图纸设计图列，以及安装方式和高度，安装产品的样式和要求。

二、平面图
平面图要结合说明的图列来看，每份图纸都有对应的图列。

看不明白的就看设计说明。

电气平面图通常分照明平面图和插座平面图。

照明平面图和插座平面图是开关插座的位置分布图，各种开关插座的高度就要看图列备注的高度来做。

三、系统图
电气系统图与电气平面图是相连的，在电气平面图看到的其中一个电箱，它出去的线路该怎么走，都是根据系统图的要求来做。

每个电箱都有自己的系统图。

，有线径的大小和敷设方式
这些都要结合图纸设计说明，平面图和系统图来看，。

单看一种是不行的。

还有，在实际施工中，根据实际情况来改变线路，是可以的。

以上都是我在工作中学习到的。

不是专业学习的，如有错误请多多指教。

如对你有帮助，请点赞并关注我。
