1．智能信号输入方式，在线修改输入信号种类。
2．可任意设置测量量程和报警范围。
3．先进的软件抗干扰，有效抑制各类现场干扰。
4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。
5．环境温度及热电阻引线电阻自动补偿。
6．可具备对变送器的配电功能。
7．隔离的电流输出方式及输出量程范围可任意设置。
8．具有光柱，双色光柱等模拟显示功能。
9．最多四路报警输出。
技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。
产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。
四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。
b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。
c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。
2.光柱指示:显示测量值的百分比。
双色光柱底色为绿，测量值为红，应用于液位指示。
3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。
五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。
∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。
∨、MAN:在运行状态下无作用。
2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。
每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
则同时按SET和MAN键即可。
＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。
∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。
智能单光柱测控仪说明书摘要：一、智能单光柱测控仪概述二、主要特点1.兼容输入多种信号2.自动冷端温度补偿3.单片机智能化零点与放大倍数调整4.报警控制参数设定三、输入信号类型及量程设定1.热电阻信号2.热电偶信号3.标准信号4.线性非标准信号四、使用说明1.信号与量程设定2.零点与放大倍数调整3.报警控制参数设定五、总结正文：一、智能单光柱测控仪概述智能单光柱测控仪是一种集信号采集、处理、显示、控制于一体的智能化设备。
它具有广泛的应用领域，如工业生产、科研实验、医疗设备等，能够满足各种测量和控制需求。
二、主要特点1.兼容输入多种信号：智能单光柱测控仪可以兼容输入22 种信号，包括热电阻信号（如PT100、Cu50 等）、热电偶信号（如S、R、B、K、N、E、J、T 等）、标准信号（如0~10mA、4~20mA、0~5V、1~5V 等）以及线性非标准信号（如0~100mV、0~400mV 等）。
2.自动冷端温度补偿：智能单光柱测控仪具备自动冷端温度补偿功能，能够准确测量输入信号，并自动消除因环境温度变化带来的测量误差。
3.单片机智能化零点与放大倍数调整：智能单光柱测控仪采用单片机智能化技术，用户可以根据实际需求手动调整零点和放大倍数，以获得更精确的测量结果。
4.报警控制参数设定：智能单光柱测控仪具备报警控制功能，用户可以设定最多四路控制继电器输出。
每路继电器的报警值和回差可以分别设定，输出方式也可以自由选择（上限报警或下限报警）。
三、输入信号类型及量程设定1.热电阻信号：热电阻信号是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电阻信号，如PT100、Cu50 等。
用户可以根据实际需求设定信号量程。
2.热电偶信号：热电偶信号也是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电偶信号，如S、R、B、K、N、E、J、T 等。
用户可以根据实际需求设定信号量程。
3.标准信号：标准信号是一种通用的信号类型，智能单光柱测控仪可以兼容多种标准信号，如0~10mA、4~20mA、0~5V、1~5V 等。
智能单光柱测控仪参数一、显示锅炉水位显示缺水状态:光柱不亮，PV窗口显示0 状态指示:ALL、AL、AH指示灯亮锅炉水位显示低水位:光柱显示%25左右，PV窗口显示25状态指示:AL、AH 指示灯亮锅炉水位显示正常水位:光柱显示%50左右，PV窗口显示50状态指示:AH 指示灯亮锅炉水位显示高水位:光柱显示%75左右，PV窗口显示75状态指示:指示灯不亮锅炉水位显示超高状态:光柱全亮，PV窗口显示100状态指示:AHH指示灯亮二、参数(先调整二级参数，再调整一级参数)按“SET”直至显示项目“AH” 在显示项目时，再次按“SET”显示数值，调好数值后按“SET”退出本次设定项目，按“?”或“?”键选择其它项目，如需换位数按“?”。
对比以下数值调整。
(1)一级参数AH=85 DH=0 AL=15 DL=0 AHH=85 DHH=0 ALL=15 DLL=0上限偏移下限偏移上上限偏移下下限偏移(2)二级参数按“SET”进入项目设置，显示“AH” 再按“?”或“?”直至显示:PASS，输入:555换位数按“?”。
输好后按“SET” 显示项目后，再次按“SET”显示数值。
按“?”或“?”选择项目。
SN=15 DOT=0 PUL=0 PUH=100 PBIA=0 FILE=0.100 K1=1.000 OU-A=2 PH=2PL=2类型小数点下量程上量程无无无无上限报下限报PHH=1 PLL=2 INPH=100 INPL=0 上上限报下下限报无无三、使用水位变送器(双线)接至电控柜后，红色LED亮。
输出端为四红一黑，定义:黑线接水位电极外壳(5)从黑线开始的第一个红线为:最低水位接电极(4)号，低水位接电极(3)号，高水位接电极(2)号，超高水位接电极(1)注意:1、二个水位电极的外壳连接在一起，再接到黑色线上，外壳线连接必须牢固。
2、水位电极内故障或有污物，均可导致无法正常显示水位3、变送器距离锅炉水位电极至少有50mm,否则易受热损坏，或者不稳定。

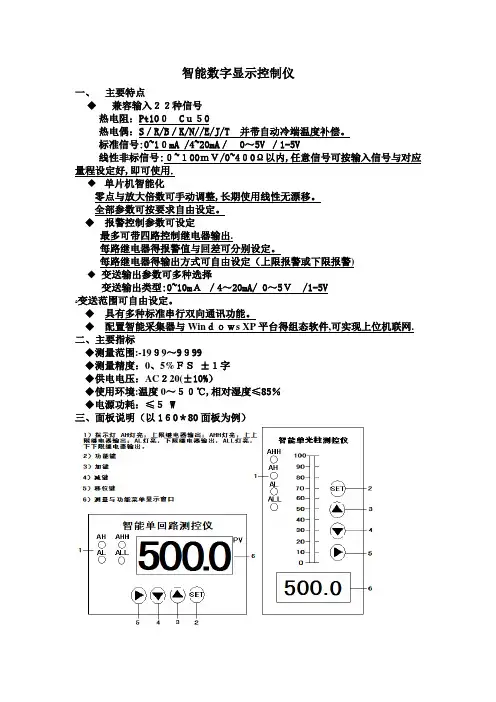

智能数字显示控制仪一、主要特点◆兼容输入２２种信号热电阻：Pt10０ Cｕ５0热电偶：S／R/B／K/N//E/J/T 并带自动冷端温度补偿。
