DY2000智能双输入变送控制数字光柱显示仪表

1．智能信号输入方式，在线修改输入信号种类。

2．可任意设置测量量程和报警范围。

3．先进的软件抗干扰，有效抑制各类现场干扰。

4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。

5．环境温度及热电阻引线电阻自动补偿。

6．可具备对变送器的配电功能。

7．隔离的电流输出方式及输出量程范围可任意设置。

8．具有光柱，双色光柱等模拟显示功能。

9．最多四路报警输出。

技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。

产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。

四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。

b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。

c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。

2.光柱指示:显示测量值的百分比。

双色光柱底色为绿，测量值为红，应用于液位指示。

3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。

五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。

∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。

∨、MAN:在运行状态下无作用。

2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。

每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。

则同时按SET和MAN键即可。

＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。

∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。

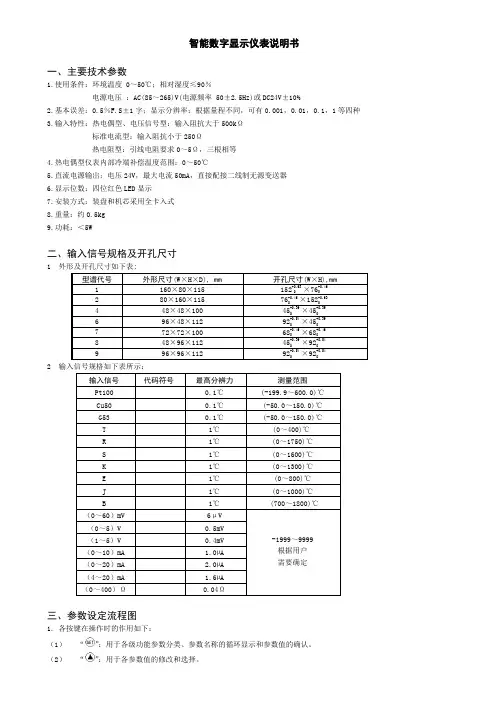

智能数字显示仪表说明书一、主要技术参数1.使用条件：环境温度 0～50℃；相对湿度≤90％电源电压 ： (85～265)VAC (电源频率 50±2.5Hz)或24VDC ±10%2.基本误差：0.5％F.S ±1字；显示分辨率：根据量程不同，可有0.001，0.01，0.1，1等四种3.输入特性：热电偶型、电压信号型：输入阻抗大于500k Ω标准电流型：输入阻抗小于250Ω热电阻型：引线电阻要求0～5Ω，三根相等4.热电偶型仪表内部冷端补偿温度范围：0～50℃5.直流电源输出：电压24V ，最大电流50mA ，直接配接二线制无源变送器6.显示位数：四位红色LED 显示7.安装方式：装盘和机芯采用全卡入式8.重量：约0.5kg9.功耗：＜5W二、输入信号规格及开孔尺寸1 外形及开孔尺寸如下表：型谱代号外形尺寸(W×H×D), mm开孔尺寸(W×H),mm1 160×80×115 152+0.63 0×76+0.46 02 80×160×115 76+0.46 0×152+0.63 04 48×48×100 45+0.39 0×45+0.39 0 6 96×48×112 92+0.54 0×45+0.39 0 7 72×72×100 68+0.46 0×68+0.46 0 8 48×96×112 45+0.39 0×92+0.54 0 996×96×11292+0.54 0×92+0.54 02 输入信号规格如下表所示：输入信号 代码符号最高分辨力 测量范围 Pt100 0.1℃ (-199.9～600.0)℃ Cu50 0.1℃ (-50.0～150.0)℃ G53 0.1℃ (-50.0～150.0)℃ T 1℃ (0～400)℃ R 1℃ (0～1750)℃ S 1℃ (0～1600)℃ K 1℃ (0～1300)℃ E 1℃ (0～800)℃J 1℃ (0～1000)℃ B 1℃ (700～1800)℃（0～60）mV 6μV -1999～9999 根据用户 需要确定（0～5）V 0.5mV （1～5）V 0.4mV （0～10）mA 1.0µA （0～20）mA 2.0µA （4～20）mA 1.6µA （0～400）Ω0.04Ω三、参数设定流程图1. 各按键在操作时的作用如下： （1） “”：用于各级功能参数分类、参数名称的循环显示和参数值的确认。

XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。

●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。

●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。

●仪表采用全开放式用户自设定界面。

●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。

●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。

二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。

目录一、技术参数 (1)二、仪表外型开孔尺寸 (2)三、接线说明 (2)四、功能操作 (5)(一)仪表面板 (5)(二)仪表上电 (6)(三)仪表一级参数设定 (7)(四)仪表二级参数设定 (8)(五)仪表参数说明 (10)(六)参数设定方式 (11)（七）分度号设置 (11)五、型谱表 (12)一、主要技术参数输入信号电偶：B、S、K、E、J、T、WRe3-25等电阻：Pt100、Cu100、Cu50、BA1、BA2等或远传压力电阻电流：0～10mA、4～20mA、0～20mA、0～10mA开方、4～20mA开方等──输入阻抗≤250Ω电压：0～5V、1～5V、0～5V开方、1～5V开方──输入阻抗≥250KΩ测量范围-1999～9999字测量精度0.5％FS±1字或0.2％FS±1字分辨率1、0.1、0.01或0.001字显示方式-1999～9999测量值显示-1999～9999设定值显示0～100%测量值光柱显示发光二极管工作状态显示光柱精度光柱显示精度为1%输出信号DC0～10mA（负载电阻≤750Ω)DC4～20mA（负载电阻≤500Ω)DC0～5V (负载电阻≥250KΩ)DC1～5V (负载电阻≥250KΩ)报警输出继电器控制输出──继电器ON/OFF带回差。

触点容量：AC220V/1A；DC24/3A（阻性负载）报警精度±1字通讯输出接口方式─标准串行双向通信接口：光电隔离RS-485，RS-232等波特率─1200～9600bps内部自由设定，采用标准MODBUS RTU通讯协议馈电输出DC24V，负载电流≤30mA温度补偿0～50℃数字式温度自动补偿参数设定面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定保护方式输入回路断线报警，继电器输出状态LED指示输入超/欠量程报警电源欠压自动复位工作异常自动复位（Watch Dog）联机通讯通讯为二线制、三线制（如RS-485、RS-232等），亦可由用户特殊要求，波特率1200～9600bps 可由仪表内部参数自由设定。

DYE-2000型数显混凝土压力试验机的操作使用说明1、通电：旋转电源开关，接通电源，2秒钟后显示测试画面(如图1)，系统处于关闭状态。

图12、系统设置：按“菜单”键，仪表即进入选择菜单状态(如图2)。

在设置状态下再按“返回”键就退出。

用“↑↓”键对光标上下移动，进行功能选择。

图2如图2，此时光标在1处，如按“确认”键，则进入系统压力测试菜单，具体操作见第六节标定与检测。

用“↑↓”键对光标上下移动进行选择，如选择2，则进入系统设置菜单(如图3)。

图3(1)“时间”处分别为日期年，月，日，时，分，秒的输入。

日期月的输入，范围(1～12)。

日期日的输入，范围(1～31)。

日期时的输入，范围(0～23)。

日期分的输入，范围(0～59)。

一般来说时间无需调正，工作较长时间后，如时间出现偏差，可按照上述方法调正。

如不需进行时间设置就不许输入任何值，每次按“确认”键即可。

(2)“序号”处为试验编号的输入，范围(0～9999)。

一般做完该次试验的数据后，编号自动加1，可以进行下一组试件的试验。

如果“组号”不是连续的，可以输入相应的组号，再开始试验。

(3) “组数”处为试验组块的输入，范围(1或3)。

如需做单块试验，则选择1，需做3块一组的试验选择3。

如选择3，但没有做满3块而必须打印，则按直接“确认”键进入数据画面，按“打印”键进行打印。

(4)“截面积号”为选择试块的模式，范围(1、2、3或4)。

选择1：模式(1)用于横截面积100×100mm2的抗压试块选择2：模式(2)用于横截面积150×150mm2的抗压试块选择3：模式(3)用于横截面积200×200mm2的抗压试块选择4：模式(4)用于用户任意设定截面(mm2)的抗压试块(5)“自定义”为自定义试块的模式，截面范围(1～65535mm2)。

如在上一步中选择了1～3则输入截面积无效，只有选择了4才进入此模式。

自由输入自定义截面。

智能数字显示仪表说明书
一、主要技术参数
1.使用条件：环境温度 0～50℃；相对湿度≤90％
电源电压：AC(85～265)V(电源频率 50±2.5Hz)或DC24V±10%
2.基本误差：0.5％F.S±1字；显示分辨率：根据量程不同，可有0.001，0.01，0.1，1等四种
3.输入特性：热电偶型、电压信号型：输入阻抗大于500kΩ
标准电流型：输入阻抗小于250Ω
热电阻型：引线电阻要求0～5Ω，三根相等
4.热电偶型仪表内部冷端补偿温度范围：0～50℃
5.直流电源输出：电压24V，最大电流50mA，直接配接二线制无源变送器
6.显示位数：四位红色LED显示
7.安装方式：装盘和机芯采用全卡入式
8.重量：约0.5kg
9.功耗：＜5W
二、输入信号规格及开孔尺寸
1 外形及开孔尺寸如下表:
2 输入信号规格如下表所示：
三、参数设定流程图
1. 各按键在操作时的作用如下：
（1）“”：用于各级功能参数分类、参数名称的循环显示和参数值的确认。

（2）“”：用于各参数值的修改和选择。

（3）“”：用于各参数值的修改。

（4）“”：用于进入显示屏提示的功能菜单或功能参数的设置介面。

2.菜单操作：
注：“*”表示此功能仅对标准信号仪表有效，虚框表示仅热电偶输入时有此菜单。

四、接线方法。

简介多功能电力仪表用于配电系统的连续监视与控制。

可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。

具备4路数字量输入（DI），1路24V直流辅助电源输出。

所有数据都可以通过RS485通信口用Modbus®-RTU 协议读出。

双回路多功能表将精确测量、智能化多功能和简单人机界面结合在一起。

多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。

应用领域|JingYinYaDa■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑雅达电子2015最新款产品图面板显示：安装方法1).在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。

2).取出仪表，松开定位螺丝，取下固定夹。

3).将仪表安装插入配电柜的仪表孔中。

4).插入仪表的固定夹，固定定位螺丝。

注：L-N为辅助电源请按仪表外壳接线图正确接线！输入信号产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。

接线图完整版|Dimensions辅助电源江阴雅达多功能电力仪表具备通用的(AC/DC)开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V(AC/DC)电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-270V，请保证所提供的电源适用于该系列产品，以上防止损坏产品。

A．采用交流电源建议在火线一侧安装1A的保险丝。

B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。

说明：A。

电压输入：输入电压应不高于产品的额定输入电压(100V 或400V)，否则应考虑使用PT，在电压输入端须安装1A保险丝。

B．电流输入：标准额定输入电流为5A,大于5A的情况应使用外部CT。

如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。

XMTD-2000智能型数字显示温度控制器使用说明书概述XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。

本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。

XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。

选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□传感器分度号测量范围 F:0～10000CK：0～4000CE：0～3000C输入代码：1：热电隅外形尺寸：E：72*72技术参数及安装1安装注意事项：仪表安装环境要求：①大气压力：86—106Kpa。

②环境温度：0—500C。

③相对湿度：45—85RH%。

安装时注意以下情况：①环境温度的急变可能引起的结露。

②腐蚀性及易燃气体的有可能侵害。

③直接震动或冲击机的主体。

④水、油、化学器、烟雾或蒸气的污染等。

⑤过多的尘埃、盐雾或其它的金属粉末等。

⑥空调的直吹。

⑦阳光的直射。

⑧热辐射的积聚之处等。

2安装过程⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。

⑵将仪表嵌入盘面的开孔内，⑶将仪表安装槽内插入安装支架。

⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。

3主要技术性能①测量精度：0.5%±1dig;②电源电压:220VAC;③环境温度:0—500C;④应用模糊PID技术控制;⑤开孔尺寸（㎜）:KCY-E型为:68*68接线方式1接线的注意事项：⑴热电隅输入，应该使用对应的补偿导线。

⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。

以避免产品信号的干扰。

2、接线端子图：XMTD-2000的仪表接线1、各功能的调出顺序：◇仪表通电后，上排显示INP，下排显示分度号，表示输入类型；经4秒后，上排显示量程上限，下排显示量程下限，表示测量范围；再经4秒，上排显示测量值，下排显示设定值，此时仪表进入正常工作状态。

智能数字显示仪表说明书一、主要技术参数1. 使用条件：环境温度0〜50C；相对湿度w 90%电源电压：（85〜265）VAC （电源频率50 ± 2.5Hz）或24VDC± 10%2. 基本误差：0.5 % F.S ±1字；显示分辨率：根据量程不同，可有0.001 , 0.01 , 0.1 , 1等四种3. 输入特性：热电偶型、电压信号型：输入阻抗大于500k Q标准电流型：输入阻抗小于250 Q热电阻型：引线电阻要求0〜5Q ,三根相等4. 热电偶型仪表内部冷端补偿温度范围：0〜50C5. 直流电源输岀：电压24V,最大电流50mA直接配接二线制无源变送器6. 显示位数：四位红色LED显示7. 安装方式：装盘和机芯采用全卡入式8. 重量：约0.5kg9. 功耗：v 5W二、输入信号规格及开孔尺寸1外形及开孔尺寸如下表：三、参数设定流程图1.各按键在操作时的作用如下:（1）:用于各级功能参数分类、参数名称的循环显示和参数值的确认。

（2）“⑥”：用于各参数值的修改和选择。

（3）“（4）“2.菜单操作：注：“ * ”表示此功能仅对标准信号仪表有效，“ ** ”表示帖巧输入为“”时才有此菜也虚框表示仅热电偶输入时有此菜单。

四、接线方法mA TC/mV 0111®@212®13®14色15®16金诫@919®®o20®24V220VAC 24VDC(160X80X1 ⑸初(80X160X1 ⑸㈣(96X96X 1 ⑵狮(96X48X1 ⑵皿(48X96X1 ⑵ mm(72X72 XI00) mm。

使用手册OPERATING INSTRUCTIONS（第二代2011年版本）多功能自整定PID调节数字/光柱显示仪表（阀位跟踪、外给定、比值给定、前馈调节）INTELLIGENT INSTRUMENT目录1产品概述 (3)2主要技术参数 (3)3面板说明 (4)4系列型谱 (5)5菜单加锁操作 (6)6手动/自动无扰切换 (6)7目标值设定快捷操作 (6)8PID参数自整定操作 (6)9通讯 (7)10功能说明 (7)11参数设定 (8)12接线图 (12)13维护与质量保证 (13)14随机附件 (13)附录 (13)前言第二代多功能自整定PID调节仪表是在第一代的基础上升级产品，采用宽温低漂移元器件，工作环境温度达–20～60℃，增加0～5V，0～10mA，0～20mA等信号输入，远传压力传感器的电阻值自由设定，多种继电器报警输出，通讯协议自由切换等功能，采用新的PID参数自整定数学模型，提高自整定速度与准确度。
