恒定电流综合练习

恒定电流练习题一、选择题1. 下列关于恒定电流的说法，正确的是：A. 恒定电流的电流大小和方向都不变B. 恒定电流的电流大小变化，但方向不变C. 恒定电流的电流大小不变，但方向变化D. 恒定电流的电流大小和方向都变化2. 在恒定电流电路中，下列哪种元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 二极管3. 欧姆定律适用的条件是：A. 任何电路B. 纯电阻电路C. 纯电容电路D. 纯电感电路二、填空题1. 恒定电流是指电流的大小和__________都不随时间变化。

2. 在闭合电路中，电流的方向是由__________流向__________。

3. 欧姆定律表达式为：I = _________，其中I表示__________，U表示__________，R表示__________。

三、计算题1. 已知某电阻的阻值为10Ω，通过该电阻的电流为2A，求该电阻两端的电压。

2. 一个电阻为5Ω的电阻器和一个电阻为10Ω的电阻器串联，接在电压为12V的电源上，求通过每个电阻器的电流。

3. 三个阻值均为6Ω的电阻器，两个串联后与第三个并联，接在电压为18V的电源上，求电路中的总电流。

四、判断题1. 在恒定电流电路中，电阻两端的电压与电流成正比。

（）2. 欧姆定律适用于任何电路。

（）3. 串联电路中，各电阻的电流相等。

（）五、简答题1. 简述恒定电流的特点。

2. 什么是欧姆定律？请写出其表达式。

3. 串联电路和并联电路有什么区别？请分别举例说明。

六、作图题一个电源、一个电阻和一个开关串联的电路图。

两个电阻并联后接入电源的电路图。

三个电阻串联，其中一个电阻的两端并联一个电容。

一个电阻和一个电感串联后接入交流电源。

七、实验题1. 设计一个实验，验证欧姆定律。

请写出实验步骤、所需器材和观察记录的表格。

2. 通过实验测量一段导体在不同电压下的电流，并根据实验数据绘制IU图线。

请列出实验步骤和所需器材。

八、分析题1. 一个电阻为20Ω的电阻器，当通过它的电流为0.5A时，求该电阻器在5分钟内产生的热量。

高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。

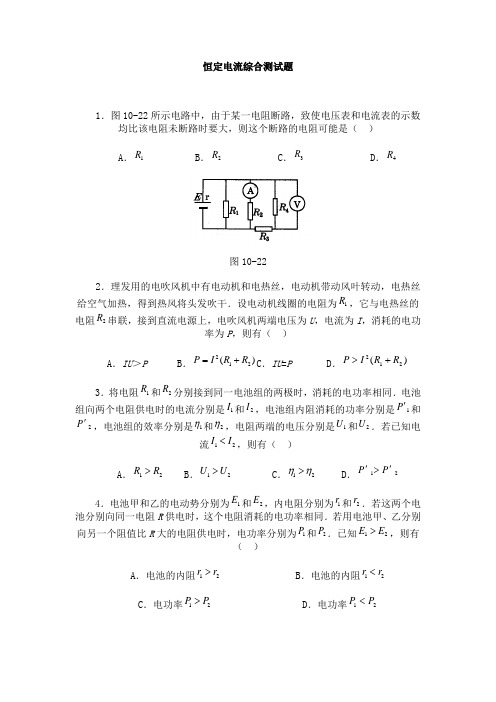

恒定电流综合测试题1．图10-22所示电路中，由于某一电阻断路，致使电压表和电流表的示数均比该电阻未断路时要大，则这个断路的电阻可能是（ ）A ．1RB ．2RC ．3RD ．4R图10-222．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干．设电动机线圈的电阻为1R ，它与电热丝的电阻2R 串联，接到直流电源上，电吹风机两端电压为U ，电流为I ，消耗的电功率为P ，则有（ ）A ．IU ＞PB ．)(212R R I P +=C ．IU =P D ．)(212R R I P +> 3．将电阻1R 和2R 分别接到同一电池组的两极时，消耗的电功率相同．电池组向两个电阻供电时的电流分别是1I 和2I ，电池组内阻消耗的功率分别是1P '和2P '，电池组的效率分别是1η和2η，电阻两端的电压分别是1U 和2U ．若已知电流21I I <，则有（ ）A ．21R R >B ．21U U >C ．21ηη>D ．21P P '>' 4．电池甲和乙的电动势分别为1E 和2E ，内电阻分别为1r 和2r ．若这两个电池分别向同一电阻R 供电时，这个电阻消耗的电功率相同．若用电池甲、乙分别向另一个阻值比R 大的电阻供电时，电功率分别为1P 和2P ．已知21E E >，则有（ ）A ．电池的内阻21r r >B ．电池的内阻21r r <C ．电功率21P P> D ．电功率21P P <5．如图10-23所示的两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等，且不可忽略．电流表1A 、2A 、3A 和4A 读出的电流值分别为1I 、2I 、3I 和4I ．下列关系式中正确的是（ ）A ．31I I =B ．41I I <C ．122I I =D ．432I I I +<图10-236．如图10-24所示电路中，电源的内电阻不可忽略，电阻1R （≠0）的阻值小于变阻器的总电阻．当滑动变阻器的滑片P 停在变阻器的中点时，电压表的示数为U ，电流表的示数为I ．那么当滑片P 向上移动的全过程中（ ）A ．电压表的示数总小于UB ．电流表的示数总大于IC ．电压表的示数先增大后减小D ．电流表的示数先减小后增大图10-247．某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380 V 的电动机带动下以0.4 m ／s 的恒定速率向斜上方移动，电动机的最大功率为4.9 kW ．不载人时测得电动机中的电流为5 A ，若载人时扶梯的移动速率和不载人时相同，则这台自动扶梯可同时乘载的最多人数为_________．（假设电动机的电功率完全转化成机械功率，扶梯受到的摩擦阻力大小不变，人的平均质量为60kg ，210m/s =g ．）图10-258．某同学用图10-25（a ）、（b ）两种电路分别测量同一个电阻．用（a ）图测量得到的读数为3 V 、3 mA ；用（b ）图测量得到的读数为3 V 、4 mA ．可知用图________电路测量得到的电阻值误差较小，测得电阻值是_________；测量值比真实值________．（填“大”或“小”．）9．来自质子源的质子（初速度为零），经一加速电压为800 kV 的直线加速器加速，形成电流强度为1 mA 的细柱形质子流．已知质子电荷C 101.6019-⨯=e ．这束质子流每秒打到靶上的质子数为________．假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距l 和4l 的两处，各取一段极短的相等长度的质子流，其中的质子数分别为1n 和2n ，则21n n __________.10．如图10-26所示，MN 是一根表面均匀镀有很薄的发热电阻膜的长陶瓷管（其长度L 为50 cm ，直径D 为10 cm ），镀膜材料的电阻率ρ已知，管的两端有导电箍M 、N ．现给你米尺、电压表V 、电流表A 、电源E 、滑动变阻器R 、开关S 和若干导线．请设计一个测定膜层厚度d 的实验方案．图10-26（1）实验中应测定的物理量是__________.（2）用符号画出测量电路图．（3）计算膜层厚度的公式是__________.11．某同学用以下器材测量电阻：①电流表、②电阻箱、③单刀双掷开关（这种开关在掷刀a 倒向b 时，ab 接通，倒向c 时，ac 接通）、④待测电阻、⑤电源、⑥限流电阻，如图10-27所示．实验方法是利用单刀双掷开关，分别将电阻箱和待测电阻接入电路，用电阻箱代替待测电阻的方法来测定待测电阻的阻值．（1）在图中完成电路的连接（其中有两条导线已连接好）．（2）本实验中开关应先接通的是含有__________（填“待测电阻”或“电阻箱”）的电路；用开关变换电路，调节电阻箱时，应使两次测量的__________大小相同，这时待测电阻的阻值可以从__________读出．图10-2712．从下列实验器材中选出适当的器材，设计测量电路来测量两个电流表的内阻，要求方法简捷，有尽可能高的测量精度．A ．待测电流表1A ，量程50 mA ，内电阻约几十欧姆B ．待测电流表2A ，量程30 mA ，内电阻约几十欧姆C ．电压表V ，量程15 V ，内阻Ω=k 15V rD ．电阻箱1R ，阻值范围0～9 999ΩE ．电阻箱2R ，阻值范围0～99.9ΩF ．滑动变阻器3R ，阻值0～150Ω，额定电流1.5 AG ．滑动变阻器4R ，阻值0～20Ω，额定电流2 AH ．电阻0R ，阻值是40Ω，功率是0.5 W （作保护电阻用）I ．电池组，电动势为12 V ，内电阻约0.5Ω此外还有单刀开关若干和导线若干，供需要选用．（1）请设计一个测量电路，画出电路图．（2）选出必要的器材，用器材前的字母表示，有________.（3）说明实验需要测量的物理量，并列出计算两个电流表内电阻的计算式． 13．某同学按如图10-28所示电路进行实验，实验时该同学将变阻器的滑片P 移到不同位置时测得各电表的示数如下表所示：将电压表内阻视为无限大，电流表内阻看作零．图10-28（1）电路中E 、r 分别为电源的电动势和内阻，1R 、2R 、3R 为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是（不要求具体计算）________．（2）由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是________．14．如图10-29所示电路中，电容器F 4.01μ=C ，F 3.02μ=C ，电阻Ω 8.0=1R ，Ω 6.0=2R ，闭合电键1S ，电路达到稳定后，再闭合电键2S ，电容器1C 的电量减小量与电容器2C 的电量减小量之比是16∶15，电键2S 闭合时电流表的示数为1.0 A ．求电源的电动势及内电阻．图10-2915．如图10-30所示电路中，电阻Ω81=R ，当电键打开时，电压表1V 的示数为5.7V ，电流表的示数为0.75A ，电源的总功率是9W ；当电键S 闭合时，电压表2V 的示数为4V ．若电键S 断开和闭合时电源内部损耗的电功率之比是9∶16，电阻1R 上消耗的电功率之比是9∶4．求电源的电动势和电阻2R 、3R ．图10-3016．在图10-31中，电源的电动势为E =18V ，内阻r =1.0Ω，电阻Ω0.52=R ，Ω0.63=R ．平行金属板水平放置，两板间距d =2cm ，当可变电阻1R 的滑动头P 移至1R 的中点时，电源的路端电压是16V ，一个带电量C 108.09-⨯-=q 的油滴正好平衡于两板之间．（210m/s =g ）求：（1）1R 的总阻值；（2）油滴的质量；（3）移动1R 的滑动头P ，油滴可获得的向下的最大加速度．图10-31参考答案1．AD 2．CD3．ABC 提示：电阻R 接到电源两极时，电流r R EI +=显然小，电阻R 大，路端电压U 大，电源效率η大．4．AC 提示：如图D10-4所示，a 是电阻R 的U -I 图线，电阻R 接到不同电源的两极时的电功率相同，电流和两端电压也相同，由电源的U -I 图线可知，电动势1ε大的电源，内电阻也大．若两个电源向另一个阻值比R 大的电阻供电时，如图中的图线b ，可知，21P P>图D10-45．BD 提示：由左图中可见，1122I I I I R >+=；设电流表的内阻为r ，左图和右图电路的总电阻为总R '和总R ''．)(21r R R +=''总若将左图中电流表1A 短路，总电阻r R R +=21总，显然)(21r R R R R +=''>>'总总总干路中的电流432I I I +<，又43I I =．则4122I I <．6．BC 提示：滑片P 向上移动时，外电路总电阻先变大，直到变阻器P 以下部分的电阻等于P 以上部分的电阻和1R 之和时，总电阻最大，P 再向上移时，总电阻变小．7．258．（a ）3101.0⨯Ω 大 提示：电流表的内电阻相对于电阻R 很小，电压表的内电阻相对于电阻R 不是很大．9．15106.25⨯个 2 提示：设每秒打到靶上的质子数为n ，有ne =I ．质子在匀强电场中做匀加速直线运动，在距质子源l 和4l 的两处的速度之比是2:1:21=v v ．在一段极短时间△t 内，通过l 和4l 两处截面的质子分布在长为tv ∆1和t v ∆2的空间内的质子数是相等的，有t v n t v n ΔΔ2211=． 10．（1）需测定其长度l 、直径D 和电压U 、电流I （2）图略 （3）DU l d πρ=11．（1）图略 （2）待测电阻 电流表读数 电阻箱．12．（1）电路图如图D10-5所示 （2）ABEGHI（3）开关2S 闭合时，测得电流表的示数1I 和2I ；断开开关2S ，调整电阻箱的阻值为R 时，测得电流表的示数1I '和2I '．2121221I I I I R I I R A '-''=；2121212I I I I R I I R A '-''=．图D10-513．（1）2R 、3R 和E （2）可能是2R 断路，2V 和1V 示数相同都等于3R 两端电压；可能2R 、3R 都断路，2V 与1V 示数也相同都等于电动势E ．14．E =16.0V ，r =2.0Ω 提示：1S 闭合，2S 断开时，电容器1C 和2C 两板间电压都等于电源电动势E ．2S 再闭合后，1C 和2C 两端电压之比是8∶6，电压之和等于14V ．15．12V 8Ω3.6Ω 提示：S 断开时，1R 、4R 、3R 相串联，组成外电路，电流A 7501 .I =，电阻6743.R R =+Ω，电动势E =12V ．由S 断、合时内部损耗的电功率之比，可得电流之比，进而可得S 闭合时的总电流A 12 I =．S 闭合时，电阻2R 和1R 并联后，再与4R 、3R 串联．16．（1）12Ω （2）kg 104.0-7⨯ （3）2m/s 1 提示：带电油滴在平行金属板间的匀强电场中受电场力和重力相平衡．由电路计算，可得干路中的电流，电阻1R 的大小和电容器两板间的电压．当滑动头P 滑到最上端时，电容器两板间电压最低（9V ），油滴加速运动的加速度最大。

高中物理《恒定电流》综合测试卷考试时间：90分钟 试卷总分：100分一、选择题（本题包括10小题．共40分，1----6题只有一个选项正确，7----10有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1、一根电阻丝在某段时间内通过2C 的电荷量所消耗的电能为8J 。

若在相同的时间内通过该电阻丝的电荷量为4C ，则该电阻丝消耗的电能为（ ）A ．8JB ．16JC ．24JD ．32J2、在如图所示的虚线框内有一个未知电路，测得它的两端点a 、b 之间的电阻 是R ，在a 、b 之间加上电压U ，测得流过这个电路的电流为I ，则未知电路的 电功率一定是（ ）A ．I 2RB ．RU 2C ．UID ．UI- I 2R3、如图所示，滑动变阻器R 、定值电阻R 0和理想电流表○A 组成的电路接在恒定电压上，在滑动变阻器的滑片由P 端向Q 端滑动的过程中，电流表的示数将（ ）A ．一直减小B ．一直增大C ．先减小后增大PD．先增大后减小4、在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路，电压表的示数变小但不为零，同时电流表的示数变大。

若电源的内阻可以忽略，则可能出现的故障时（）A．R1短路B．R1断路C．R2断路D．R2短路5、如图所示，电路中R T为热敏电阻（阻值随温度的升高而减小），R1和R2均为定值电阻，开关S闭合后，带电微粒恰好能沿图中水平虚线从平行金属板两极板间匀速通过。

若R T的温度升高，电源的内阻可以忽略。

则（）A．通过R1的电流减小B．通过R2的电流增大C．带电微粒将往上偏做直线运动D．带电微粒将往下偏做曲线运动6、如图甲所示，两根横截面积相同的不同材料制成的导线Ⅰ和Ⅱ，串联后接入电路。

若导线上任意一点的电势ϕ随该点与a距离x的变化关系如图乙所示。

导线Ⅰ和Ⅱ的电阻率分别为1ρ和2ρ，电阻分别为R1和R2，则（）A. 1ρ＜2ρ，R1＜R2B. 1ρ＞2ρ，R1＜R2C. 1ρ＜2ρ，R1＞R2D. 1ρ＞2ρ，R1＞R27、如图所示，甲、乙两个电表改装电路都是由一个灵敏电流表的○G和一个变阻器R组成，下列说法正确的是（）A．甲是电压表，R增大时量程增大B．甲是电流表，R增大时量程减小C．乙是电压表，R增大时量程增大D．乙是电流表，R增大时量程减小8、如图所示，用甲、乙、丙三个电动势E相同而内阻r不同的电源，分别给定值电阻R供电。

恒定电流综合练习1、如图所示，A 、B 间的电压是30V ，改变滑动变阻器触头的 位置，可以改变CD 间的电压，U CD 的变化范围是( C ) A ．0～10V B ．0～20V C ．10～20V D ．20～30V2、两只相同的电阻串联后接到电压为9V 的恒定电路上，用一只0～5～15V 的双量程电压表的5V 档测其中一只电阻两端电压时，示数为4.2V ，则换用15V 档测这个电阻两端电压时，示数为（ C ）A.小于4.2VB.等于4.2VC.大于4.2VD.不能确定 3、两根长度相同，横截面积之比S 1∶S 2=2∶3的均匀铜导线按图所示接入电路，则两导线的电阻之比R 1∶R 2，自由电子在两导线中定向移动速率之比V 1:V 2，，分别是：( A )A ．3:2 ，3:2 B. 3：2 ，2:3 C.2:3 ， 1:1 D. 4:9 ，9:44、在一个微安表G 上并联一个分流电阻R ，将其改装成可以测量较大电流的电流表，然后把这个电流表和一个标准电流表串联起来去测电流，以检查改装的电流表是否准确.结果发现改装电流表的示数总是比标准表的示数略微偏小一点，对其修正的方法应是 ( B ) A.给R 串联一个比R 大很多的电阻 B.给R 串联一个比R 小很多的电阻 C.给R 并联一个比R 大很多的电阻 D.给R 并联一个比R 小很多的电阻5、汽车电动机启动时车灯会瞬时变暗。

如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10A ，电动机启动时电流表读数为56A ，若电源电动势为12.0V ，电源内阻为0.05Ω，电流表内阻不计，不考虑电流变化对车灯电阻的影响。

则因电动机启动，车灯的电功率减少( A ) A.41.4 W B.49.5 W C.70.5 W D.73.6 W6、如下图所示的电路中，电池的电动势为E ，内阻为r ，电路中的电阻R 1、R 2和R 3的阻值都相同。

在电键S 处处于闭合状态下，若将电键S 1由位置1切换到位置2，则（ B ） A ．电压表的示数变大 B ．电池内部消耗的功率变大 C ．电阻R 2两端的电压变大 D ．电池的效率变大7、如图左所示为两电阻R 1和R 2的伏安特性曲线。

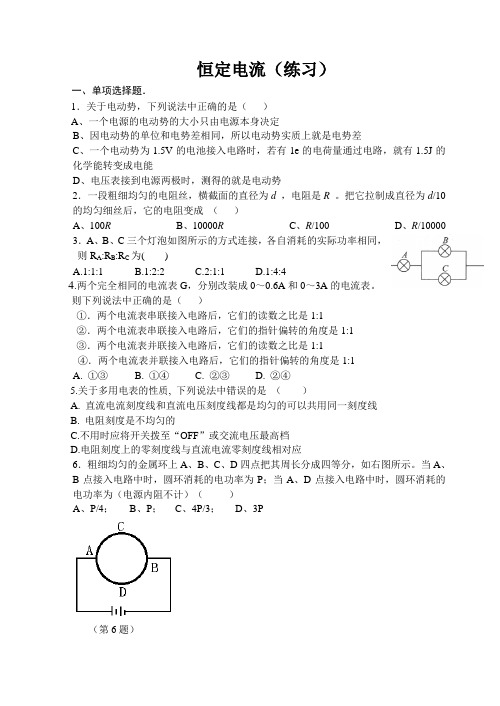

恒定电流（练习）一、单项选择题．1．关于电动势，下列说法中正确的是（）A、一个电源的电动势的大小只由电源本身决定B、因电动势的单位和电势差相同，所以电动势实质上就是电势差C、一个电动势为1.5V的电池接入电路时，若有1e的电荷量通过电路，就有1.5J的化学能转变成电能D、电压表接到电源两极时，测得的就是电动势2．一段粗细均匀的电阻丝，横截面的直径为d，电阻是R。

把它拉制成直径为d/10的均匀细丝后，它的电阻变成（）A、100RB、10000RC、R/100D、R/100003．A、B、C三个灯泡如图所示的方式连接，各自消耗的实际功率相同，则R A:R B:R C为( )A.1:1:1B.1:2:2C.2:1:1D.1:4:44.两个完全相同的电流表G，分别改装成0～0.6A和0～3A的电流表。

则下列说法中正确的是（）①．两个电流表串联接入电路后，它们的读数之比是1:1②．两个电流表串联接入电路后，它们的指针偏转的角度是1:1③．两个电流表并联接入电路后，它们的读数之比是1:1④．两个电流表并联接入电路后，它们的指针偏转的角度是1:1A. ①③B. ①④C. ②③D. ②④5.关于多用电表的性质, 下列说法中错误的是（）A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B. 电阻刻度是不均匀的C.不用时应将开关拨至“OFF”或交流电压最高档D.电阻刻度上的零刻度线与直流电流零刻度线相对应6．粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，如右图所示。

当A、B点接入电路中时，圆环消耗的电功率为P；当A、D点接入电路中时，圆环消耗的电功率为（电源内阻不计）（）A、P/4；B、P；C、4P/3；D、3P（第6题）7．如图所示所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑动触头P向上移动时( )A.A灯变亮，B和C灯都变暗B.A灯变亮，B和C灯都变亮C.电源的输出电功率增大D.电源的输出电功率减小8．如图所示，直线OAC为某一直流电源的总功率P总随着电流I变化的图线，抛物线OBC为该直流电源内部的热功率P r随电流I变化的图线，A、B两点对应的横坐标为2A，则下面说法中错误的有（）A．电源电动势为3V，内电阻为1ΩB．线段AB表示的功率为2WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻为2Ω9．图中A为理想电流表，V1和V2为理想电压表,R1为定值电阻，R2为可变电阻，电源E内阻不计，则错误的是（）A．R2不变时，V2读数与A读数之比等于R lB．R2不变时，V l表示数与A示数之比等于R lC．R2改变一定量时，V2读数的变化量与A读数的变化量之比的绝对值等于R1D．R2改变一定量时，V1读数的变化量与A读数的变化量之比的绝对值等于R110．一辆电瓶车，质量为500kg，由内阻不计的蓄电池组向直流电动机提供24V的电压，当电瓶车在水平地面上以0.8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力是车重的0.02倍（g=10m/s2），则此电动机的内阻是（） A．4.8Ω B．3.2Ω C．1.6Ω D．0.4Ω二、实验题．11. （1）一多用电表的欧姆挡有4挡,分别为×1Ω，×10Ω，×100Ω，×1000Ω，现用它来测一未知电阻值．当用×100Ω挡测量时,发现指针的偏转角度很小．为了使测量结果更准确,测量前应进行如下两项操作,先，接着，然后再测量并读数．（2）下图为—正在测量中的多用电表表盘。

恒定电流练习（一）1、如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源的内阻，以下说法中一定正确的是（ C ）A. 当R2=r时，R2上消耗的功率最大B. 当R1=R2+r时，R1上消耗的功率最大C. 当R2=0时，R1上消耗的功率最大D. 当R2=0时，电源的输出功率最大2、某小灯泡的伏安特性曲线如图，现用一节干电池（电动势 1.5 V、内阻 1.0Ω）对其供电．为保护电池，电路上还串联了一只 4.0Ω的定值电阻．则下列说法正确的是（BD ）A．由图可知该灯泡的阻值随电压增大而减小B．电路稳定时电池内阻的发热功率约为 0.01WC．电路稳定时小灯泡消耗的电功率约为 0.15WD．电路稳定时干电池的效率约为 93.3%3.（多选）用如图所示的实验电路研究微型电动机的性能，当调节滑动变阻器R，让电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0 A和24 V。

则这台电动机（不计温度对电阻的影响）（ABC ）A. 正常运转时的输出功率为32WB. 正常运转时的消耗功率为48WC. 正常运转时的发热功率为16WD. 正常运转时的效率为80%4.（多选）在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时(AC)A．通过L1的电流为通过L2的电流的2倍B．此时L1、L2和L3的电阻均为12 ΩC．L1消耗的电功率为0.75 WD．L1消耗的电功率为L2消耗的电功率的4倍5.如图所示电路，电源电动势为7.0V（内阻不计），定值电阻R0=1000Ω，热敏电阻R t 的U—I特性曲线如右图。

现调节R1的阻值，使电阻R t与R0消耗的功率相等，此时通过R t的电流为_____3___mA；继续调节R1，使AB与BC间的电压相等，这时R t消耗的功率为___3╱10³_____W。

恒定电流综合练习一、单选题（本大题共10小题，共40.0分）1.下列说法正确的是()A. 电阻值大的为绝缘体，电阻值小的为导体B. 一般金属材料的电阻率随温度升高而减小C. 材料的电阻率与导体的电阻、横截面积和长度有关D. 当温度极低时，超导材料的电阻率会突然减小到零2.如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A，B两端接在电压恒定的电源上，则()A. S断开时，R1与R2的电压之比为1：5B. S闭合时，通过R1与R2的电流之比为5：1C. S闭合时，R1与R2两端的电压之比为1：5D. S断开与闭合两种情况下，电阻R1两端的电压之比为2：13.某同学要把一个量程为200μA，内阻为300Ω的直流电流计G，改装成量度范围是0～4Ｖ的直流电压表。

那么()A. 串联一个阻值为20kΩ的电阻B. 并联一个阻值为19.7kΩ的电阻C. 改装后的电压表内阻为20kΩD. 改装后的电压表内阻为19.7kΩ4.第56届日本电池大会上华为发布了5分钟即可充满电池50%电量的快充技术成果，引起业界广泛关注。

如图是华为某智能手机电池上的信息，支持低压大电流充电则()A. 表示该电池的充电电压B. 该电池充满电后以的电流工作时，可连续工作时间不少于30小时C. 表示该电池能提供的电能D. 表示该电池能提供的电能5.某直流电动机，线圈电阻是0.5Ω，当它两端所加的电压为6V时，通过电动机的电流为2A.由此可知()A. 电动机发热的功率为72WB. 电动机消耗的电功率为72WC. 电动机输出的机械功率为10WD. 电动机的工作效率为20%6.一电动自行车动力电源上的铭牌标有“36V、10Aℎ”字样，假设工作时电源(不计内阻)的输出电压恒为36V，额定输出功率为180W，由于电动机发热造成的损耗(其他损耗不计)，电动自行车的效率为80％，则下列说法正确的是()A. 额定工作电流为10AB. 电池充满电后总电量为3.6×103CC. 自行车电动机的内阻为7.2ΩD. 自行车保持额定功率行驶的最长时间是2ℎ7.一个电饭煲和一台洗衣机并联接在输出电压为220V的交流电源上(电源内阻忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0A，通过洗衣机电动机的电流是0.50A，则下列说法中正确的是()A. 电饭煲的电阻为44Ω，洗衣机电动机线圈的电阻为440ΩB. 电饭煲消耗的电功率为1555W，洗衣机电动机消耗的电功率为155.5WC. 1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103JD. 电饭煲发热功率是洗衣机电动机发热功率的10倍8.如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b缓慢移动的过程中，下列各物理量的变化情况为( )A. 电容器所带电荷量一直增多B. 电容器所带电荷量先减少后增多C. 电源的总功率先增大后减小D. 电源的路端电压先减小后增大9.如图所示，电源电动势为E、内阻为r，R1、R2、R3为定值电阻(阻值均大于电源内阻r)，电压表和电流表可视为理想电表．开关S闭合时，一带电油滴P恰好能静止在平行金属板之间，若将滑动变阻器R的滑片向b端移动，下列说法正确的是()A. 油滴将向上运动B. 电压表的示数变小、电流表的示数变大C. 电源的输出功率逐渐增大、电源的效率逐渐增大D. R1、R3电阻上消耗的功率都变大10.一电压表内阻为3kΩ，量程为0～3V，要把它改装成一个量程为0～15V的电压表，需要给它()A. 并联一个12kΩ的电阻B. 并联一个15kΩ的电阻C. 串联一个12kΩ的电阻D. 串联一个15kΩ的电阻二、多选题（本大题共4小题，共16.0分）11.如图所示电路中，电源电动势为E，内阻r=1Ω，定值电阻R1=R2=10Ω，R3为可变电阻，最大值为20Ω，C为电容器。

恒定电流练习题一、选择题1. 在恒定电流中，电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 正负极之间来回流动D. 只在导线内部流动2. 欧姆定律描述的是：A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系3. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 法拉4. 以下哪个不是电路的基本元件：A. 电阻B. 电容C. 电感D. 变压器5. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉二、填空题6. 根据欧姆定律，电压U等于电流I与电阻R的乘积，即U=______。

7. 恒定电流的特点是电流大小和方向在一段时间内保持______。

8. 电路中的功率P可以通过公式P=U×I计算，其中U是电压，I是______。

9. 串联电路中，总电阻等于各个电阻的______。

10. 并联电路中，总电阻的倒数等于各个电阻倒数的______。

三、简答题11. 解释什么是串联电路，并给出串联电路中电流的特点。

12. 解释什么是并联电路，并给出并联电路中电压的特点。

13. 什么是基尔霍夫电流定律（KCL）？请简述其内容。

14. 什么是基尔霍夫电压定律（KVL）？请简述其内容。

15. 描述如何使用欧姆定律来计算一个电路中的电阻值。

四、计算题16. 一个电阻为100欧姆的电路，通过它的电流为0.5安培，求该电路两端的电压。

17. 在一个并联电路中，两个电阻分别为200欧姆和300欧姆，求总电阻。

18. 一个串联电路中，有两个电阻分别为200欧姆和300欧姆，通过它们的电流为0.5安培，求电路两端的电压。

19. 一个电路中，电阻为50欧姆，通过它的电流为2安培，求电路的功率。

20. 一个电路中，电压为12伏特，总电阻为4欧姆，求通过电阻的电流。

五、应用题21. 一个家庭电路中，有一盏灯标有“220V 100W”，求这盏灯正常工作时通过它的电流。

22. 一个实验室电路中，有一个电阻器标有“1000欧姆1W”，求这个电阻器在额定功率下工作时通过它的电流。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。
