恒定电流测试题

绝密★启用前人教版高中物理选修3-1第二章恒定电流测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()A．当有人通过而遮蔽光线时，A、B之间电压升高B．当有人通过而遮蔽光线时，A、B之间电压降低C．当仅增大R1的阻值时，可增大A、B之间的电压D．当仅减小R2的阻值时，可增大A、B之间的电压2.一个用半导体材料制成的电阻器D，其电流I随它两端的电压U变化的关系图象如图(a)所示，将它与两个标准电阻R1、R2并联后接在电压恒为U的电源上，如图(b)所示，三个用电器消耗的电功率均为P.现将它们连接成如图(c)所示的电路，仍然接在该电源的两端，设电阻器D和电阻R1、R2消耗的电功率分别为P D、P1、P2，它们之间的大小关系为()A．P1＝4P2B．P D＝C．P1<4P2D．P D>P23.某同学用电压表、电流表测量一节干电池的电动势和内阻，采用的电路图如图所示，实验操作正确，他记录了七组(U，I)数据，关于数据的处理，下列操作正确的是()A．电压表的读数U的平均值等于电动势EB．任意取两组数据，代入方程E＝U1＋I1r，求出E、rC．画出U－I图象，由图象求E、rD．以上说法都正确4.如图所示，已知微安表G的电阻为R g＝10 Ω，满偏电流I g＝100 μA，现将其改装，使它最大能测量0.15 mA的电流，则下列四种方案中可行的是()A．B．C．D．5.某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U图象，如图所示，则下述判断正确的是()A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差6.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 07.如图所示，是两只定值电阻R1、R2的I﹣U图象．有关R1、R2的大小，及它们串联或并联后的I ﹣U图象所在区域，下列判断正确的是（）A．R1＞R2，并联后在区域ⅢB．R1＞R2，并联后在区域ⅡC．R1＜R2，串联后在区域ⅢD．R1＜R2，串联后在区域Ⅰ8.如图所示，两个定值电阻R1＝4R、R2＝2R串联后接在输出电压U稳定于10 V的理想直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为6 V．如果把此电压表接在R2两端，则电压表示数将()A．等于4 VB．等于3 VC．等于5 VD．无法判断9.如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时()A． L1变亮，L2、L3变暗B． L1、L2变亮，L3变暗C． L1、L3变暗，L2变亮D． L1、L3变亮，L2变暗10.下列器件，利用电流的热效应工作的是（）A．验电器B．电热水器C．电容器D．电感器二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列说法中正确的是()A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小12.(多选)直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是()A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI－I2r13.（多选）关于电动势，下列说法中正确的是（）A．一个电源的电动势的大小只由电源本身决定B．因电动势的单位和电势差相同，所以电动势实质上就是电势差C．一个电动势为1.5 V的电池接入电路时，若有1 C的电荷量通过电路，就有1.5 J的化学能转变成电能D．电压表接到电源两极时，测得的就是电动势14.(多选)如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是()A．电动机的额定电压为IRB．电动机的输出功率为IE－I2RC．电源的输出功率为IE－I2rD．整个电路的热功率为I2(R0＋R＋r)三、计算题(共4小题,每小题10.0分,共40分)15.如图所示电路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω.(1)如果已知流过电阻R1的电流I1＝3 A，则干路电流多大？(2)如果已知干路电流I＝3 A，流过每个电阻的电流多大？16.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．17.如图所示，电源电动势为12 V，内电阻为r=1 Ω，R1=1 Ω，R2=6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？18.如图所示，线段A为某电源的U－I图线，线段B为某电阻的U－I图线，以上述电源和电阻组成闭合电路时，求：(1)电源的输出功率P出为多大？(2)电源内部损耗的电功率是多少？(3)电源的效率η为多大？答案解析1.【答案】B【解析】由电路图可知，两电阻串联，监控装置与R2并联．当有人通过而遮蔽光线时，R1阻值变大，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，R2阻值不变时，其两端的电压变小，即A、B间电压降低，故A错误，B正确．当仅增大R1的阻值时，电路中的总电阻变大，电路中的电流变小，根据U＝IR可知，A、B间电压减小，故C错误．当仅减小R2的阻值时，电路中的总电阻变小，电路中的电流变大，电源的内阻和R1阻值不变时，路端电压变小，R1两端的电压变大，A、B间电压减小，故D错误．2.【答案】C【解析】从电阻器D的I—U图线可以得出，电阻器的阻值随所加电压的增大而减小，在题图(b)中，三个电阻消耗的功率相等，都为P＝＝＝，说明三个电阻的阻值相等，即R1＝R2＝R D.连接成图(c)所示的电路时，电阻器D两端的电压小于U，电阻器D的阻值R D′>R D，这时电阻器R D两端的电压U D>，电阻R1两端的电压U1<，电阻R2两端的电压U2＝U D>，由电功率计算式综合比较得出，A、B、D错误，C正确．3.【答案】C【解析】选项A，电压表测的是外电路两端的电压，不等于电动势；选项B，测量的偶然误差很大；选项C，画出U－I图象，这七组数据对应的点不一定都在一条直线上，作U－I图象时，舍去误差较大的点，故由图象法求E、r可减小偶然误差，故正确操作应为C.4.【答案】D【解析】把微安表改装成毫安表，应并联一个分流电阻，并联电阻阻值：R＝＝20 Ω由图示可知，A、B、C错误，D正确．5.【答案】D【解析】以上三个图象分别是三种不同元件的I－U图象，甲图的特点是元件的电阻随着电压的增大而减小，所以当电压增大时电流增大的非常快，乙图就是定值电阻的I－U图象；丙图中元件的电阻随着电压的增大而增大，当电压增大时，电流增大的相对缓慢，所以三图都有可能正确．6.【答案】C【解析】由题，滑片P滑至R的中点，变阻器下半部分电阻为，根据欧姆定律得：U cd＝·＝，故C正确．7.【答案】C【解析】根据欧姆定律公式，I-U图象的斜率越小，电阻越大，故R1＜R2；根据串联电路的电阻特点知，R串比每一个串联的分电阻都要大；根据并联电路中电阻的特点可知，R并比每一个并联电路的分电阻都要小；在这4个电阻值中，R串最大，R并最小，所以两电阻并联后在区域Ⅰ，两电阻串联后在区域Ⅲ，故C正确，A、B、D错误.8.【答案】B【解析】电压表与电阻R1并联时，并联电阻为：R并＝①串联电路中电压分配与电阻成正比，故：＝②其中R1＝4R、R2＝2R联立①②解得：R V＝12R；当电压表与电阻R2并联时，并联电阻为：R并′＝＝R串联电路中电压分配与电阻成正比，故：＝解得：U2＝3 V.9.【答案】B【解析】如图所示的电路，三只相同的灯泡L1、L2、L3，当滑动变阻器的滑动触头向b端移动时L1、L2变亮，L3变暗，故答案选B。

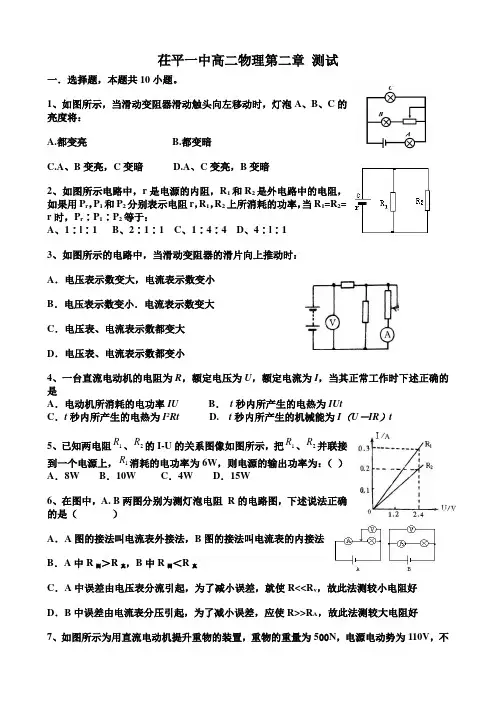

茌平一中高二物理第二章测试一．选择题，本题共10小题。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C.A、B变亮，C变暗D.A、C变亮，B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、如图所示的电路中，当滑动变阻器的滑片向上推动时：A．电压表示数变大，电流表示数变小B．电压表示数变小．电流表示数变大C．电压表、电流表示数都变大D．电压表、电流表示数都变小4、一台直流电动机的电阻为R，额定电压为U，额定电流为I，当其正常工作时下述正确的是A．电动机所消耗的电功率IU B．t秒内所产生的电热为IUtC．t秒内所产生的电热为I2Rt D. t秒内所产生的机械能为I（U－IR）t5、已知两电阻1R、2R的I-U的关系图像如图所示，把1R、2R并联接到一个电源上，1R消耗的电功率为6W，则电源的输出功率为：（）A．8W B．10W C．4W D．15W6、在图中，A. B两图分别为测灯泡电阻R的电路图，下述说法正确的是（）A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＞R真，B中R测＜R真C．A中误差由电压表分流引起，为了减小误差，就使R<<R v，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使R>>R A，故此法测较大电阻好7、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦，当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5.0A，可以判断：A、电动机消耗的总功率为550WB、提升重物消耗的功率为450WC、电动机线圈的电阻为22ΩD、电动机线圈的电阻为4Ω8、下列关于欧姆表的说法中正确的是：A. 测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B. 测量电阻时，如果待测电阻不和电源断开，可能会烧坏表头C. 测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D. 换用另一量程时，需要重新调零9、有一横截面积为S的铜导线，流经其中的电流为I，设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向转动速度为v，在△t时间内，通过导体横截面的自由电子数目可表示为：A．nvS△t B．nv△t C．I△t/e D．I△t/(Se)10、如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A．4 W，8 W B．2 W，4 WC．4 W，6 W D．2 W，3 W二、实验题：本题共4小题。

【答案】(1). (2).1.8(3).25.5(4).R1(5).1.2
【解析】
【详解】(1)[1]滑动变阻器由用分压式，电压表可视为理想表，所以用电流表外接。连线如图
(2)[2]由部分电路欧姆定律得
(3)[3]由图(a)可以直接可读该电阻的阻值为2.2kΩ对应的温度为25.5℃。
(4)[4]温度升高时，该热敏电阻阻值减小，分得电压减少。而温度高时要求输出电压升高，以触发报警，所以R1为热敏电阻。
高二物理同步单元双基双测AB卷
第二单元 《恒定电流》单元测试（B卷提升篇）
（时间：90分钟，满分：100分）
一、单选题（本大题共8小题，每小题3分，共24分）
1．下列说法中正确的是()
A．欧姆表的每一挡测量范围都是0到∞
B．用欧姆表的不同挡测量同一电阻的阻值，误差大小是一样的
C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越大
12．如图所示，C1＝6μF，C2＝3μF，R1＝3Ω，R2＝6Ω，电源电动势E＝18V，内阻不计，下列说法正确的是()
A．开关S断开时，a、b 两点电势相等
B．开关S闭合后，a带的电荷量大
D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大
A．纵轴截距表示待测电池的电动势，即E＝3.0VB．横轴截距表示短路电流，即I0＝0.6A
C．根据r＝ ，计算出待测电池内阻为5ΩD．根据r＝| |，计算出待测电池内阻为1Ω
【答案】AD
【解析】由于纵坐标并非从零开始，故横轴截距不是短路电流，内阻r＝| |＝ Ω＝1 Ω.
11．将阻值为4 Ω和10 Ω的两个电阻R1、R2分别接在同一电上，结果R2上消耗的功率P2比R1上消耗的功率P1大，则()
【答案】BC

第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。

中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

章末检测(七)(时间：90分钟 满分：100分)一、选择题(每题3分，共36分)1．如图所示，定值电阻R 1＝10 Ω，R 2＝8 Ω，当开关S 接“1”时，电流表示数为0.20 A ，那么当S 接“2”时，电流表示数的可能值为(电源内阻不可忽略)( )A ．0.28 AB ．0.25 AC ．0.22 AD ．0.19 A答案：C解析：开关接“2”后，电路的总电阻减小，总电流一定增大，所以不可能是0.19 A ，故D 错；路端电压一定减小，一定小于2 V ，因此电流一定小于0.25 A ，故A 、B 错，C 对．2．“神舟”七号载入飞船上的电子仪器及各种动作的控制都是靠太阳能电池供电的．由于光照而产生电动势的现象称为光伏效应，“神舟”飞船上的太阳能电池就是依靠光伏效应设计的单晶硅太阳能电池，在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V 的电动势，可获得0.1 A 的电流，则每秒照射到这种太阳能电池上的太阳光的能量是( )A ．0.24 JB ．0.25 JC ．0.26 JD ．0.28 J答案：C解析：根据W ＝UIt 可得每秒太阳能电池产生的能量为W ＝0.6×0.1×1 J＝0.06 J ，设太阳能每秒照射的能量为Q ，则由能的转化和守恒定律得Q ×23%＝W ，所以Q ＝0.26 J.3．一根粗细均匀的导线，两端加上电压U 时，通过导线的电流为I ，导线中自由电子定向移动的平均速率为v ，若将导线均匀拉长，使它的横截面半径变为原来的12，再给它两端加上电压U ，则( )A ．通过导线的电流为I4B ．通过导线的电流为I16C ．导线中自由电子定向移动的速率为v 4D ．导线中自由电子定向移动的速率为v2答案：BC解析：导线被拉长后，其横截面积变小，变为原来的14，l 变为原来的4倍，根据电阻定律，其电阻增大为原来的16倍，加相同的电压U ，电流会减为原来的116，B 选项对；又根据I ＝neSv ，导线被拉长后，n 、e 不变，I 变为I 16，S 变为S 4，故v 变为v4，C 对．4．两根材料相同的均匀导线x 和y ，x 长为L ，y 长为2L ，串联在电路中时，沿x 到y 的长度方向电势变化如图所示，则x 、y 导线的横截面积之比为( )A ．2∶3B ．1∶3C ．3∶2D ．3∶1答案：B解析：从图中沿x 到y 长度方向的电势变化，可读出x 和y 两端的电压，再由串联电路中电压和电阻的关系，电阻和电阻率ρ、长度l 、横截面积S 的关系综合求解．由图象可知，导线x 、y 两端的电压为U x ＝6 V ，U y ＝4 V ，两导线串联时电流相同，则U x U y ＝R xR y ，而R x ＝ρL S x，R y ＝ρ2L S y ，所以U x U y ＝S y 2S x ，故S x S y ＝U y 2U x ＝42×6＝13，选项B 正确．5．如图所示为一未知电路，现测得两个端点a 、b 之间的电阻为R ，若在a 、b 之间加上电压U ，测得通过电路的电流为I ，则该未知电路的电功率一定为( )A ．I 2R B.U 2RC ．UID ．UI －I 2R答案：C解析：不管电路是否为纯电阻电路，电路的电功率一定为P ＝UI ，选项C 正确；只有电路为纯电阻电路时，才有P ＝UI ＝I 2R ＝U 2R，故A 、B 错误；而UI －I 2R 为电路转化为其他能量的功率，故D 错误．6．电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路．当滑动变阻器的滑片由中点滑向b 端时，下列说法正确的是( )A ．电压表和电流表读数都增大B ．电压表和电流表读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大 答案：A解析：滑片滑向b 时，电阻R 增大，回路的总电阻增大，所以回路的总电流减小，路端电压增大，所以电压表的示数增大，电阻R 2两端的电压增大，故R 2中的电流增大，电流表示数增大，故A 对．7．一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω，另有一测试电源，电动势为100 V ，内阻忽略不计，则( )A ．当cd 端短路时，ab 之间的等效电阻是40 ΩB ．当ab 端短路时，cd 之间的等效电阻是40 ΩC ．当ab 两端接通测试电源时，cd 两端的电压为80 VD ．当cd 两端接通测试电源时，ab 两端的电压为80 V 答案：AC解析：当cd 端短路时，ab 间等效电阻R ＝R 1＋R 2R 3R 2＋R 3＝10 Ω＋120×40120＋40Ω＝40 Ω，故A 对；当ab 端短路时，cd 间等效电阻R ′＝R 2＋R 1R 3R 1＋R 3＝120 Ω＋10×4010＋40Ω＝128 Ω.B 错；当ab 间接电源E ＝100 V 时，cd 间电压为R 3上电压，则U ＝4040＋10×100 V＝80 V ，故C 对；当cd 两端接电源时，ab 两端电压为R 3上电压，则U ′＝4040＋120×100 V＝25 V ，故D 错．8．如图所示是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V 40 W”．当灯泡所消耗的功率都调至20 W 时，哪种台灯消耗的功率最小( )答案：C解析：台灯消耗的功率是指包含灯泡和其他辅助器件的总功率．C 项中理想变压器功率损耗为零，电源输出的总功率(台灯消耗功率)只有灯泡的功率20 W ，而其他选项中，不论滑动变阻器使用分压接法还是限流接法，滑动变阻器上总有功率损耗，台灯的消耗功率都大于20 W ，故C 选项正确．9．某家庭购买了一款节能环保汽车，在试车时发现，汽车的电动机启动时车灯会瞬时变暗，车主将汽车启动时的电路图进行整理后，得到汽车启动时的工作电路原理图如图所示．经测量，S 1闭合、S 2断开的情况下，电流表的示数为10 A ，S 1、S 2均闭合的情况下，电流表的示数为70 A ，电源的电动势为13 V ，内阻为0.1 Ω.若电流表的内阻不计且假定车灯灯丝电阻不变，则S 1、S 2均闭合时，车灯的功率为( )A ．90 WB ．30 WC ．60 WD ．120 W答案：B解析：S 1闭合、S 2断开时，电源内电压U r ＝I 1r ＝10×0.1 V＝1 V ，车灯两端的电压U L＝13 V －1 V ＝12 V ，车灯的功率为P ＝U L I 1＝12×10 W＝120 W ，S 1、S 2均闭合时，电源内电压U r ′＝I 2r ＝70×0.1 V＝7 V ，车灯两端的电压U L ′＝13 V －7 V ＝6 V ，由公式p ＝U 2R，车灯的电阻不变，电压为原来的12，功率应为原来的14，即为30 W ，所以选B.10．(2010·长沙模拟)如图，a 、b 分别表示一个电池组和一只电阻的伏安特性曲线，则以下说法正确的是( )A ．电池组的内阻是3 ΩB ．电阻的阻值为0.33 ΩC ．将该电阻接在该电池组两端，电池组的输出功率将是4 WD ．改变外电阻的阻值时，该电池组的最大输出功率为4 W 答案：D解析：由I ­U 图线可知，电池组的内阻r ＝1 Ω，电阻的阻值为3 Ω，电池的电动势E ＝4 V ，若将该电阻接在该电池组两端，I ＝ER ＋r＝1 A ，电池组的输出功率R 出＝IU ＝I (E －Ir )＝3 W ；当调整外阻R ＝r 时，电池组的输出功率最大，P m ＝⎝ ⎛⎭⎪⎫E 2r 2·r ＝E 24r ＝4 W ，综上所述，A 、B 、C 错误，选项D 正确．11．如图所示的电路中，电源电动势E ＝6 V ，内阻r ＝1 Ω，电阻R 1＝6 Ω、R 2＝5 Ω、R 3＝3 Ω，电容器的电容C ＝2×10－5 F ，若将开关S 闭合，电路稳定时通过R 2的电流为I ；断开开关S 后，通过R 1的电荷量为q .则( )A ．I ＝0.75 AB ．I ＝0.5 AC ．q ＝2×10－5CD ．q ＝1×10－5C答案：AD解析：对电路分析：电阻R 1、R 3并联后与R 2串联，所以外电路总电阻为R ＝7 Ω，根据闭合电路欧姆定律得电路中的总电流为0.75 A ，所以选项A 正确；电阻R 1、R 3并联的电压为U ＝IR 并＝1.5 V ，电容器的带电荷量为Q ＝CU ＝3×10－5C ．当断开开关S 时，电容器对电阻放电，电荷通过R 1、R 3，由于两电阻并联，所以q 1/q 3＝R 3/R 1，又q 1＋q 3＝Q ，解得q 1＝1×10－5C ，q 3＝2×10－5C ，选项D 正确.12．在某控制电路中，需要连成如图所示的电路，主要由电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及电位器(滑动变阻器)R 连接而成，L 1、L 2是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，下列说法中正确的是( )A ．L 1、L 2两个指示灯都变亮B ．L 1、L 2两个指示灯都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2变亮 答案：B解析：当电位器的触头由弧形碳膜的中点逆时针滑向a 端时，电位器接入电路的电阻减小，根据串并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流增大，内阻分担电压增大，路端电压减小，L 1灯变暗，通过其电流减小；由U 1＝I 2R 1及I 2＝I －I 1可知R 1分担电压增大，L 2及R 2两端电压减小，L 2功率减小而变暗，选项B 正确．二、填空题(每题4分，共12分)13．在用伏安法测电阻的实验中，所用电压表的内阻约为20 kΩ，电流表的内阻约为10 Ω，滑动变阻器的电阻约为20 Ω，选择能够尽量减小误差的电路图接线进行了实验，读得的各组数据用实心圆点标于坐标图上，如图所示．(1)根据各点表示的数据描出I ­U 关系图线，由此求得该电阻的阻值R x ＝________Ω.(保留两位有效数字)(2)画出此实验的电路原理图．答案：(1)见解析中左图 2.3×103(2.2×103～2.5×103) (2)见解析中右图 解析：(1)这6个点中有5个基本在同一条过原点的直线上，只有一个点偏离较大，可判断出这个数据点误差较大，应予以排除，据此，I ­U 图线如下左图所示，在图线上可选一个离坐标原点较远的点，得出其纵横坐标，如(3.0 V 、1.3 mA)，则被测电阻阻值为R x ＝3.0 V 1.3×10－3A＝2.3×103Ω. (2)因为R x 与R v 很接近，故电压表的分流影响很严重，而R x R A ＝2.3×10310＝230≫1，电流表的分压影响很小，故应采用电流表内接法，又由于被测电阻很大，而滑动变阻器阻值较小，故变阻器应采用分压式，电路原理图如下右图．14．若某欧姆表表头的满偏电流为5 mA ，内接一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为________Ω，待测电阻接入红、黑表笔之间时，指针偏在满刻度的3/4处，则待测电阻的阻值为________Ω，表盘中值刻度是________．答案：300 100 300解析：将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时I g ＝ER g ＋r ＋R 0，欧姆表的内阻即R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300 Ω当电流为34I g 时，有34I g ＝ER 内＋R x，即：R 内＋R x ＝4E3I g＝400 Ω，故R x ＝100 ΩR 内＝R 中＝300 Ω.15．有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的U ­I 图线．有下列器材供选用：A ．电压表(0～5 V ，内阻10 k Ω)B ．电压表(0～10 V ，内阻20 kΩ)C ．电流表(0～0.3 A ，内阻1 Ω)D ．电流表(0～0.6 A ，内阻0.4 Ω)E ．滑动变阻器(5 Ω，1 A)F ．滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用________，电流表应选用________．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器就选用________(用序号字母表示)．(2)请在方框内画出满足实验要求的电路图，并把由图中所示的实验器材用实线连接成相应的实物电路图．答案：(1)A D E (2)见解析解析：(1)因小灯泡的额定电压为4 V ，所以电压表应选用A ，小灯泡的额定电流I ＝PU＝0.5 A ，所以电流表应选用D ；小灯泡正常工作时的电阻为R ＝U 2P＝8 Ω，因为R v R A >R x ，R x为小电阻，电流表应采用外接法，要求电压表从零开始变化，故滑动变阻器采用分压接法，为便于调节，滑动变阻器应选用E.(2)满足实验要求的电路图如图．接成的相应实物电路图如图．三、计算题(共5题，共52分)16．(10分)有一种“电测井”技术，用钻头在地上钻孔，通过在钻孔中进行电特性测量，可以反映地下的有关情况，如图为一钻孔，其形状为圆柱体，半径为10 cm.设里面充满浓度均匀的盐水，其电阻率ρ＝0.314 Ω·m.现在钻孔的上表面和底部加上电压测得U ＝100 V ，I ＝100 mA ，求该钻孔的深度．答案：100 m解析：设该钻孔内的盐水的电阻为R ，由R ＝U I ，得R ＝100100×10－3 Ω＝103Ω由电阻定律R ＝ρl S得：l ＝RS ρ＝103×3.14×0.120.314m ＝100 m 17．(10分)某商场安装了一台倾角为30°的自动扶梯，该扶梯在电压为380 V 的电动机带动下以0.4 m/s 的恒定速率向斜上方移动，电动机的最大输出功率为4.9 kW ，不载人时测得电动机中的电流为5 A ，若载人时扶梯的移动速率和不载人时相同，则这台自动扶梯可同时乘载的最多人数为多少？(设人的平均质量为60 kg ，g 取10 m/s 2)答案：25人解析：维持扶梯转动的功率为：P 0＝380 V×5 A＝1.9 kW ，电动机的最大输出功率为：P m ＝4.9 kW ， 可用于输送顾客的功率为：P ＝P m －P 0＝3 kW由于扶梯以恒定的速率斜向上移动，每一位顾客所受的力为重力mg 和支持力F N ，且F N＝mg ，电动机通过扶梯的支持力F N 对顾客做功，对每一位顾客做功的功率为：P 1＝F N v sin α＝mgv sin 30°＝120 W ，同时乘载的最多人数为n ＝P P 1＝3 000120人＝25人．18．(10分)如图所示的电路中，输入电压U AB ＝200 V ，可变电阻的总阻值R 0＝150 Ω，允许通过的电流为4 A ，求(1)当输出端a 、b 开路时U ab 的值；(2)当输出端接入R ＝40 Ω的负载时，U ab 的可能变化范围． 答案：(1)200 V (2)57.1 V≤U ab ≤160 V解析：(1)当ab 端开路时，相当于接一理想电压表(R V ＝∞)，U ab ＝U AB ＝200 V (2)当滑动触头向下方移动时，在下半部分电流强度达到临界状态即为4 A 时，下半部分电阻R 下＝2004Ω＝50 Ω上方部分电阻为100 Ω，此时U ab ＝40100＋40×200 V≈57.1 V当滑动触头向上方移动，在上半部分电流强度达到临界状态即为4 A 时，上方部分的电阻R 上＝(50－40)Ω＝10 Ω此时U ab ＝4010＋40×200 V＝160 V.19．(10分)如图所示，电源电动势E ＝6 V ，内阻r ＝1 Ω，电阻R 1＝2 Ω，R 2＝3 Ω，R 3＝7.5 Ω，电容器的电容C ＝4 μF.开关S 原来断开，现在合上开关S 到电路稳定，试问这一过程中通过电流表的电量是多少？答案：1.92×10－5C解析：S 断开，C 相当于断路，R 3中无电流，C 两端电压即R 2两端电压U 2＝ER 1＋R 2＋r·R 2＝3 V.Q ＝CU 2＝12×10－6 C ，且a 板带正电，b 板带负电．S 闭合，C 两端电压即R 1两端电压，由电路分析：U 1＝R 1R 1＋R 2·E r ＋R 外·R 外＝1.8 V.Q ′＝CU 1＝7.2×10－6 C ，且a 板带负电，b 板带正电．据此通过电流表电量ΔQ ＝Q ＋Q ′＝1.92×10－5C.20．(12分)如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d ＝40 cm ，电源电动势E ＝24 V ，内电阻r ＝1 Ω，电阻R ＝15 Ω，闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0＝4 m/s 竖直向上射入板间．若小球所带电荷量为q ＝1×10－2C ，质量为m ＝2×10－2kg ，不考虑空气阻力，那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？(g 取10 m/s 2)答案：8 Ω 23 W解析：小球进入板间后，受重力和电场力作用，且到A 板时速度为零．设两板间电压为U AB ，由动能定理可得－mgd －qU AB ＝0－12mv 02，∴ 滑动变阻器两端电压U 滑＝U AB ＝8 V. 设通过滑动变阻器电流为I ， 由欧姆定律得I ＝E －U 滑R ＋r＝1 A 滑动变阻器接入电路的电阻R 滑＝U 滑I＝8 Ω 电源的输出功率P 出＝I 2(R ＋R 滑)＝23 W。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小4.如图所示，电流计的内阻R g=100Ω ，满偏电流I g=1mA ，R1=900Ω ，R2=100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A.电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C.电源的效率为80%D.电源的输出功率为 4 W7.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A.a 灯灯丝烧断B.电阻R2 短路C.电阻R2 断路D.电容被击穿短路10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是 aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r214.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．19.如图所示，电源电动势为E=6V ，内电阻为r= 1Ω ，滑动变阻器电阻的阻值范围0 ﹣10Ω，当滑动变阻器电阻R=2Ω时，当K 闭合后，求：( 1)电路中的电流为多大？(2)电路中路端电压为多少？(3)电源的输出功率为多少？(4)电源的总功率为多少？3-11. 电源电动势反映了电源把其它形式的能量转化为电能的能力，因此( )A. 电动势是一种非静电力B. 电动势越大，表明电源储存的电能越多C. 电动势的大小是非静电力做功能力的反映D. 电动势就是闭合电路中电源两端的电压【答案】C2.额定电压是220V ，电阻是440Ω的灯泡，在正常工作时，3 分钟内通过灯丝横截面的电量为( )A.30CB.90CC.220CD.360C 【答案】B3.如图所示为两电阻R1 和R2 的伏安特性曲线．关于它们的电阻值及串联或并联后电路中的总电流比较正确的是( )A. 电阻R1 的阻值比电阻R2 的阻值大B. 电阻R2 阻值比电阻R1 的阻值大C.两电阻串联后比并联后接入同一电源，电路中的总电流大D.两电阻并联后比串联后接入同一电源，电路中的总电流小【答案】B4.如图所示，电流计的内阻R g= 100Ω ，满偏电流I g= 1mA ，R1=900Ω ，R2= 100/999Ω ，则下列说法正确的是：A. 当S1 和S2 均断开时，虚线框中可等效为电流表，最大量程是1AB. 当S1 和S2 均断开时，虚线框中可等效为电压表，最大量程是10VC. 当S1 和S2 均闭合时，虚线框中可等效为电压表，最大量程是0. 1AD. 当S1 和S2 均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D5.如图所示的长方体是用电阻率为ρ的均匀金属制成的，长度为2L，其横截面为正方形，边长为L，若将它的a、b端接入电路时的电阻为R，则将它的两个侧面上的c、d端接入电路时的电阻是( )A.RB.R/4C.R/2D.4R【答案】B6.在如图所示的− 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线. 用该电源与电阻R组成闭合电路. 由图象判断错误的是( )A. 电源的电动势为3 V，内阻为0.5B.接入电路后电阻R的阻值为 1C. 电源的效率为80%D. 电源的输出功率为 4 W【答案】C7.在如图所示电路中，当滑动变阻器滑片P 向下移动时，则( )A.A 灯变亮、B 灯变亮、C 灯变亮B.A 灯变亮、B 灯变亮、C 灯变暗C.A 灯变亮、B 灯变暗、C 灯变暗D.A 灯变亮、B 灯变暗、C 灯变亮【答案】D8.如图所示，已知R1=R2=R3= 1Ω ，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于( )A. 1VB. 1.2VC.2VD.4V【答案】C9.如图所示的电路中，闭合电键k 后，灯a 和b 都正常发光，后来由于某种故障使灯 b 突然变亮，电压表读数增加，由此推断这故障可能是( )A a 灯灯丝烧断.B. 电阻R2 短路C. 电阻R2 断路D. 电容被击穿短路【答案】C10.如图所示，电源内阻较大，当开关闭合、滑动变阻器滑片位于某位置时，水平放置的平行板电容器间一带电液滴恰好处于静止状态，灯泡L 也能正常发光，现将滑动变阻器滑片由该位置向a端滑动，则( )A.灯泡将变暗，电源效率将减小B.液滴带正电，将向下做加速运动C. 电源的路端电压增大，输出功率也增大D.滑片滑动瞬间，带电液滴电势能将减小【答案】D11.某同学将一直流电源的总功率PE 、输出功率PR 和电源内部的发热功率Pr 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知( )A.反映Pr变化的图线是aB. 电源电动势为8 VC. 电源内阻为2 ΩD. 当电流为0.5 A 时，外电路的电阻为6 Ω【答案】CD12.如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )A.小灯泡的电阻随着所加电压的增加而减小B.小灯泡灯丝的电阻率随着灯丝温度的升高而减小C.欧姆定律对小灯泡不适用D.如果把三个这种相同的灯泡串联后，接到电压恒为12V 的电源上，则流过每个小灯泡的电流为0.4A【答案】D13.如图所示为两个不同闭合电路中两个不同电源的U-I图象，则下列判断正确的是( )A. 电源电动势E1＞E2B. 电源电动势E1=E2C. 电源内阻r1 ＞r2D. 电源内阻r1 ＜r2【答案】BD14.在如图所示的电路中，输入电压U 恒为8 V ，灯泡L 标有“3 V,6 W”字样，电动机线圈的电阻R M＝1 Ω .若灯泡恰能正常发光，下列说法正确的是( )A. 电动机的效率是80%B.流过电动机的电流是 2 AC. 电动机的输入电压是5 VD.整个电路消耗的电功率是10 W【答案】BC15.如图所示，电源电动势E= 12V，内阻r=3Ω ，R0=2Ω ，直流电动机内阻R0 ′= 1Ω ，额定输出功率P0=2W．调节滑动变阻器R1 可使甲电路输出功率最大，调节R2 可使乙电路输出功率最大且此时电动机刚好正常工作，则( )A. 甲电路中当R1= 1Ω时，定值电阻R0 功率最大B. 甲电路中当R1= 1Ω时，电源的输出功率最大C. 乙电路中当R2= 1.5Ω时，电源的输出功率最大D. 乙电路中当R2=2Ω时，电源的输出功率最大【答案】BC16.某同学要测量一节干电池的电动势和内电阻.实验室除提供开关S 和导线外，有以下器材可供选择：电压表：V(量程3V ，内阻Rv 约为10kΩ)电流表：G(量程3mA ，内阻Rg= 100Ω)滑动变阻器：R(阻值范围0~10Ω ，额定电流2A)定值电阻：R0=0.5Ω( 1)该同学将电流表G 与定值电阻R0 并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是____________ A．(2)该同学利用上述实验原理图测得数据，以电流表G 读数为横坐标，以电压表V 读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势E= _______ V(结果保留三位有效数字) ，电源的内阻r= ______ Ω(结果保留两位有效数字)．(3)由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势 E ____________ ，内阻r ______ (选填“偏大” 、“不变”或“偏小”)【答案】( 1) 0.603或0.6 ；(2) 1.48；0.86(0.78 一0.90) ；(3)偏小；偏小；17.如图，灯泡D 与电动机M 中串联在一个稳压电源上，电源的输出电压为U=20V，灯泡D 的电阻为R D=6Ω ，电动机M 线圈的电阻为R M=2Ω ，与电动机并联的理想电压表读数为U M= 14V．电动机的转轴的摩擦可忽略，求：( 1)通过灯泡的电流I=？(2)电动机M 线圈的发热功率P Q=？(3)电动机M 输出的机械功率P 机=？【答案】( 1) 1A ；(2)2W；(3) 12W【解析】( 1)灯两端的电压为U D= U一U M= 20 一14 = 6V所以通过灯泡的电流为I= = A= 1A(2)电动机M 线圈的发热功率P Q= I2R M= 12 2W= 2W(3)电动机M 消耗的电功率为P M= UI= 14 1 = 14W输出的机械功率P机= P M一P Q= 14 一2 = 12W18.如图所示电路中，R1=R2=2Ω ，R3= 1Ω．当K 接通时，电压表的读数为1V；K 断开时，电压表的读数为0.75V．求电源电动势E和内阻r．【答案】E =3V ，r = 1Ω【详解】设电源电动势为 E ， 内阻为 r ，则当 K 接通，R 1 、R 2 并联再与 R 3 串联，R 1 、R 2 并 联电阻值是 1Ω ，电压表测 R 3 两端的电压， 所以： U 1 =E1即 ： 1 = 当 K 断开，R 2 、R 3 串联，电压表测 R 3 两端的电压，则：E R 3 R + R + r2 + 1 + r联立①②代入数据得：E =3V ，r = 1Ω19.如图所示，电源电动势为 E=6V ， 内电阻为 r= 1Ω ，滑动变阻器电阻的阻值范围 0 ﹣ 10Ω，当滑动变阻器电阻 R =2Ω时，当 K 闭合后，求：( 1)电路中的电流为多大？ (2)电路中路端电压为多少？ (3)电源的输出功率为多少？ (4)电源的总功率为多少？【答案】( 1)2A (2)4V (3)8W (4) 12W【解析】根据闭合电路欧姆定律列式求解电流；根据 U =IR 求解路端电压；根据 P = UI 求解电源的输出功率；根据 P =EI 求解求解电源的总功率． ( 1)根据闭合电路欧姆定律，电流： I = =A = 2A(2)电路中路端电压：U =IR =2×2V=4V ； (3)电源的输出功率为：P = UI =4V×2A=8W ； (4)电源的总功率为：P =EI =6V×2A= 12W ；U 2 3E 1即： 0.75 = 1 + 1 + r= 2。

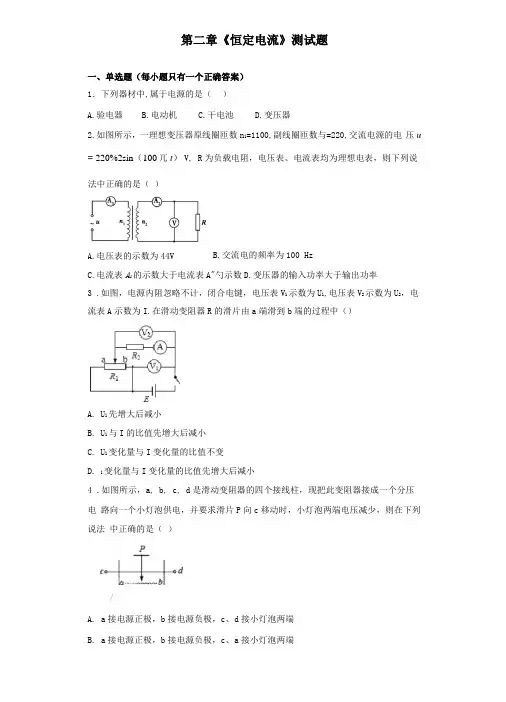

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列器材中,属于电源的是（ ）A.验电器B.电动机C.干电池D.变压器2.如图所示，一理想变压器原线圈匝数n 1=1100,副线圈匝数与=220,交流电源的电 压u = 220%2sin （100兀t ） V, R 为负载电阻，电压表、电流表均为理想电表，则下列说 B.交流电的频率为100 HzC.电流表A 1的示数大于电流表A"勺示数D.变压器的输入功率大于输出功率 3 .如图，电源内阻忽略不计，闭合电键，电压表V 1示数为U 1,电压表V 2示数为U 2，电 流表A 示数为I.在滑动变阻器R 的滑片由a 端滑到b 端的过程中（）A. U 1先增大后减小B. U 1与I 的比值先增大后减小C. U 1变化量与I 变化量的比值不变D. 1变化量与I 变化量的比值先增大后减小4 .如图所示，a, b, c, d 是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电 路向一个小灯泡供电，并要求滑片P 向c 移动时，小灯泡两端电压减少，则在下列说法 中正确的是（ ）A. a 接电源正极，b 接电源负极，c 、d 接小灯泡两端B. a 接电源正极，b 接电源负极，c 、a 接小灯泡两端法中正确的是（ ）A.电压表的示数为44V /C.a接电源正极，b接电源负极，d、b接小灯泡两端D.a接电源正极，b接电源负极，d、c接小灯泡两端5.对于不同型号的干电池，下列说法中正确的是（）A.1号干电池的电动势大于5号干电池的电动势B.1号干电池的容量比5号干电池的容量小C.1号干电池的内阻比5号干电池的内阻大D.r i号和5号干电池分别连入电路中，若电流i相同，则它们做功的快慢相同6.如图所示，图线1、2分别表示导体A、B的伏安特性曲线，它们的电阻分别为R1、R2,则下列说法正确的是（）A.R1:R2=1:38.R1:R2=3:1。

将R1与R2串联后接于电源上，则电压比U1：U2=1：2D.S R1与R2并联后接于电源上，则电流比I1：I2=1：39.两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为（）A.2：1B.16：1C.4：1D.1：1610如图所示的电路中，当可变电阻R的阻值减小时，下列说法正确的是（）A.通过R1的电流强度增大B.通过R2的电流强度增大C. AB两点间的电压增大D. AB两点间的电压不变9.有一毫伏表，它的内阻是100 Q，量程为300 mV,现要将它改装成量程为3 V的伏特表，则毫伏表应（）A.并联一个100 Q的电阻B.并联一个900 Q的电阻C.串联一个100 Q的电阻D.串联一个900 Q的电阻10.如图所示电路中，当变阻器R的滑动片P向下滑动时，电压表V和电流表A的示数（）11 .对于欧姆定律，理解正确的是（ ）A.从R 二-可知，导体两端的电压为零时，导体的电阻也为零B.从R= -可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C.从I 二-可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比D.从U=IR 可知，导体两端的电压随电阻的增大而增高 12.某同学用如图所示的电路经行小电机r 的输出功率的研究，其实验步骤如下所述， 闭合电键后，调节滑动变阻器，电动机未转动时，电压表的读数为一,电流表的读数为--；再调节滑动变阻器，电动机转动后电压表的读数为U2,电流表的读数为D 则此时 13．关于电阻率的说法,正确的是（C.电源的输出功率变大D. V 示数减小、A 示数增大I 2U I 2U A. U I -t 1 B. ―—1 2 2 I I C ． D ． U 2I 2A ． 超导材料的电阻率总是为零B ． 电阻率P 大的导体,电阻可以很小C ． 电阻率p 与导体的长度L 和横截面积S 有关D ． 电阻率表征了导体材料的导电能力的强弱， 由导体的长度决定,与温度无关14． 对计算任何用电器的电功率都适用的是 （） ①.③.P = 12 RW ④.P = 一 t A ． ①②B.②③ C ． ①④ D ． ③④ A. V 和A 的示数都减小B. V 和A 的示数都增大 电动机输出的机械功率为（ ）15.如图，电路中定值电阻阻值R 大于电源内阻阻值r,将滑动变阻器滑片向下滑动， 理想电压表V 1、V 2、V 3示数变化量的绝对值分别为△ U 1、△ U 2、△ U 3，理想电流表A 示 数变化量的绝对值为△ I ，正确的是（）A. V 2的示数增大 C. △ U 3与△ I 的比值在减小 二、多选题（每小题至少有两个正确答案）16 .如右图所示的电路，A 、B 、C 为三个相同的灯泡，其电阻大于电源内阻，当变阻器的滑动触头P 向上移动时（）A. A 灯变亮，B 灯和C 灯都变暗B. A 灯变亮，B 灯变暗，C 灯变亮C.电源的总电功率增大D.电源的效率降低17 .下列关于电源电动势的说法，正确的是（ ）A.电动势实质上就是电压B.电动势越大，表明电源把其他形式的能转化为电能的本领越大C.电动势是指电源内部非静电力所做的功D.电动势在数值上等于在电源内部移动单位电荷非静电力所做的功18.下列关于电功、电功率和焦耳定律的说法中正确的是 （ ）A.电功率越大，电流做功越快，电路中产生的焦耳热一定越多B. W=UIt 适用于任何电路，而W=l 2Rt=—t 只适用于纯电阻电路C.在非纯电阻电路中，UI>I 2RD.焦耳热Q = I 2Rt 适用于任何电路19.两只电阻的伏安特性曲线如图所示，则下列说法中正确的是 B.电源输出功率在减小D. △ U 1 大于△ U 2A.两电阻的阻值为R大于R12B.两电阻串联在电路中时，R1两端电压大于R2两端电压C.两电阻串联在电路中时，R1消耗的功率小于R2消耗的功率D.两电阻并联在电路中时，R1的电流大于R2的电流20.由欧姆定律1=-导出U=IR和R=-,下列叙述中正确的是()A.由R=-知，导体的电阻由两端的电压和通过的电流决定B.导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关C.对于确定的导体，其两端的电压和流过它的电流的比值等于它的电阻值D.电流相同时，电阻越大，其电压降越大三、实验题21. (1)如图所示是简化的多用电表的电路。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

高二物理恒定电流单元综合测试题（含答案）实用精品文献资料分享高二物理恒流单元综合试题（含答案）第二章恒定电流单元复习试卷1717一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.）1．有一横截面积为s的铜导线，流经其中的电流为i，设每单位体积中有n个自由电子，电子的电量为q，此时电子的定向移动速率为v，在t时间内，通过导体横截面的自由电子数可表示为（）a．nvstb．nvtc．d．2．关于电阻的计算式和决定式，下面说法正确的是（）a．导体的电阻与其两端电压成正比，与电流成反比b．导体的电阻仅与导体长度、横截面积和材料有关c．导体的电阻随工作温度变化而变化d．对一段一定的导体来说，在恒温下比值是恒定的，导体电阻不随u或i的变化而变化3．某学生在研究串联电路电压特点时，接成如图所示电路，接通k后，他将高内阻的电压表并联在a、c两点间时，电压表读数为u；当并联在a、b两点间时，电压表读数也为u；当并联在b、c两点间时，电压表读数为零，则出现此种情况的原因可能是（）（r1、r2阻值相差不大）a．ab段断路b．bc段断路c．ab段短路d．bc段短路4.以下陈述是正确的：（a）欧姆表每个档位的测量范围是从0到∞ B.使用不同档位的欧姆表测量同一电阻的电阻，误差相同。

C.使用欧姆表测量电阻，当指针靠近刻度盘中心时，误差越大。

D.使用欧姆表测量电阻，当选择不同的范围时，指针越靠近右侧，误差越小。

5.如电路图所示，当AB两端连接100V电压时，CD两端连接20V电压；当100伏电压连接到CD两端，50伏电压连接到AB两端时，R1的比率∶ R2∶ R3是（）a.4∶ 2.∶1b。

2.∶ 1.∶ 1C。

3.∶ 2.∶ 1D。

以上这些都不是真的。

6.金属铂的电阻对温度非常敏感。

在下图所示的U-I图中，可以看出金属铂电阻的U-I图线为（）7．如图所示的电路中，电源的电动势e和内电阻r恒定不变，电灯l恰能正常发光，如果变阻器的滑片向b端滑动，则（）a．电灯l更亮，安培表的示数减小b．电灯l更亮，安培表的示数增大c．电灯l变暗，安培表的示数减小d．电灯l变暗，安培表的示数增大8．加在某台电动机上的电压是u（v），电动机消耗的电功率为p（w），电动机线圈的电阻为r（ω），则电动机线圈上消耗的热功率为（）实用精品文献共享a．b．c．d．9．在研究长度为l、横截面积为s的均匀导体中电流的流动时，在导体两端加上电压u，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场作用而加速，而和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。

高二物理《恒定电流》测试题二一、选择题：1、如图，甲、乙两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ） A ：甲图的接法叫电流表外接法，乙图的接法叫电流表的内接法 B ：甲图中R 测 ＜R 真，乙图中R 测＞R 真C ：甲图中误差由电压表分流引起，为了减小误差，就使R<<Rv ，故此法测较小电阻好D ：乙图中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好 2、某种金属材料的电阻值对温度的高低非常“敏感”，这种金属材料的I －U 图线正确的是（ ）3、两个电源a 、b 的U —I 图线如图所示，由图可知 （ ） A ：电源a 的内电阻较小，电动势较大 B ：电源a 的内电阻较大，电动势较小 C ：电源a 的内电阻较小，电动势较小 D ：电源a 的内电阻较大，电动势较大4、如图，电源的电动势E 和内阻r 恒定不变，当滑动变阻器的滑片向右滑动时，（ ） A ：灯L 变亮，电流表的示数减小。

B ：灯L 变亮，电流表的示数增大。

C ：灯L 变暗，电流表的示数减小。

D ：灯L 变暗，电流表的示数增大。

5、一只“220V 、100W ”的灯泡测量它不工作时的电阻应该是（ ） A ：等于484Ω B ：大于484Ω C ：小于484Ω D ：无法确定6、图中，电源内阻不计，R1＝30k Ω，R2=40k Ω，且内阻是40k Ω的电压表并联在R2的两端，示数为4V ，若把电压表并联在ab 两端，其示数为（ ） A ：6V B ：8VC ：10VD ：12V7、如图，A 、B 两灯分别标有“110V 、100W ”和“110V 、40W ”，按不同方法接入220V 电路，能使两灯正常发光，且电路中消耗功率最小的是（ ）8、电源1、2的输出端电压U 与输出电流I 的关系的图像如图所示,由图像可知（ ） A ：2121,r r =>εε B ：2121,r r >=εεC ：电流变化相同时,电源1的端电压变化较大D ：电流变化相同时,电源2的端电压变化较大9、一盏电灯直接接在电压恒定的电源上，其功率是100W ，若将这盏灯先接一段很长的导线后，再接在同一电源上，此时导线上损失的电功率是9W ，那么此电灯的实际功率将（ ） A:等于91 W B:小于91W C:大于91 W D:条件不足，无法确定10、如图所示所示的电路，A 、B 、C 为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P 向上移动时（ ） A ：A 灯变亮，B 和C 灯都变暗 B ：A 灯变亮，B 灯变暗，C 灯变亮 C ：A 灯变暗，B 灯变暗，C 灯变亮 D ：A 灯变暗，B 灯变亮，C 灯变亮11、如图所示电路中，电键K 闭合时，P 点和Q 点的电势变化情况是（ ） A ：P 点升高，Q 点降低 B ：两点电势均升高 C ：P 点降低，Q 点升高 D ：两点电势均降低12、如图所示，用一个量程为15伏的电压表，串联一只3.0千欧的固定电阻后，再去测量一个电压为20伏的电路两端电压，表的示数恰为15伏，则此电压表的内阻RV 是（ ） A ：3K Ω B ：6K Ω C ：9K Ω D ：12K Ω 二、填空题：13、如图，电源的电动势为30V ，内阻为1Ω，一个“6V ，12W ”的灯与一内阻为2Ω的电动机串联， 已知灯正常发光，则电动机的输出功率为 。

高中物理--恒定电流 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．一节干电池的电动势为1.5 V ,这表示( )A ．电池中每通过1 C 的电荷量,该电池能将1.5 J 的化学能转变成电势能B ．该电池接入电路工作时,电池两极间的电压恒为1.5 VC ．该电池存储的电能一定比电动势为1.2 V 的电池存储的电能多D ．将1 C 的电子由该电池负极移送到正极的过程中,非静电力做了1.5 J 的功2．如图所示由门电路组成的电路,输出端为“1”,指示灯L 亮,输出端为“0”,指示灯L 不亮,现要使灯L 亮,则A 、B 两输入端分别是( )A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”3．如图所示,P 为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A 、B 之间,然后将它再按图乙方式接在电极C 、D 之间,设AB 、CD 之间的电压是相同的,则这两种接法的电阻大小关系为( )A ．R 甲＝12R 乙 B ．R 甲＝14R 乙 C ．R 甲＝2R 乙D ．R 甲＝4R 乙4．如图所示,直线OAC 为某一直流电源的总功率随电流I 变化的图线,曲线OBC 表示同一直流电源内部的热功率随电流I 变化的图线.若A 、B 点的横坐标均为1 A,那么AB 线段表示的功率为( )A ．1 WB ．6 WC ．2 WD ．2.5 W5．用两个相同的小量程电流表分别改装成了两个量程0.6A 电流表的A 1和3A 电流表的A 2,若把A 1、A 2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数之比1∶1B ．图(a)中的A 1、A 2的指针偏角角度之比1∶5C ．图(b)中的A 1、A 2的示数之比1∶5D ．图(b)中的A 1、A 2的指针偏角角度之比5∶16．如图所示为测量某电源电动势和内阻时得到的U －I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V .则该电路可能为( )7．一个T 型电路如图所示,电路中的电阻R 1＝1 Ω,R 2＝12 Ω,R 3＝4 Ω,另有一测试电源,电源提供的电压为10 V ,内阻忽略不计,则( )此卷只装订不密封A．当cd端短路时,ab之间的等效电阻是1 ΩB．当ab端短路时,cd之间的等效电阻是12 ΩC．当ab两端接通测试电源时,cd两端的电压为8 VD．当cd两端接通测试电源时,ab两端的电压为6 V8．如图所示,电源电动势为E,内阻r＝2 Ω,电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω,当滑片P滑到最右端b时,理想电流表示数为1 A,流过电阻R3的电流为0.5 A,则下列说法正确的是()A．滑动变阻器的最大阻值为6 ΩB．电源电动势为6 VC．当滑片P滑到最左端a时,电流表的读数为1 AD．当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84 W9．如图所示,在一幢居民楼里有各种不同的用电器,如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时,用多用电表测得A、B间的电阻为R；供电后,设各家用电器全都同时使用时,测得A、B间电压为U,进线电流为I；经过一段时间t,从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率,其中正确的是()A．P＝I2R B．P＝U2 RC．P＝IU D．P＝W t10．如图为一电路板的示意图,a、b、c、d为接线柱,a、d与220 V的交流电源连接,ab 间,bc间、cd间分别连接一个电阻.现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V,由此可知()A．ab间电路通,cd间电路不通B．ab间电路不通,bc间电路通C．ab间电路通,bc间电路不通D．bc间电路不通,cd间电路通11．如图甲所示,其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示,电源电动势为7.0 V(内阻不计),且R1＝1000 Ω(不随温度变化).若改变R2,使AB与BC 间的电压相等,这时()A．R的阻值为1000 ΩB．R的阻值为1333 ΩC．通过R的电流为1.5 mAD．通过R的电流为2.0 mA12．如图所示,电源电动势为E、内阻为r,M为一特殊电子元件,其阻值与两端所加的电压成正比(即R M＝kU,k为正的常数)且遵循欧姆定律,R1为定值电阻,R2是一滑动变阻器,闭合开关S且滑片位于最下端时,电容器C中的带电液滴恰好静止,现将滑动变阻器的滑片向上移动,下列说法中正确的是()A．液滴将向上做加速运动B．两电压表示数均减小C．电流表示数不变,液滴仍静止D．电源的输出功率不变,但电子元件消耗的总功率增大二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)某学生用多用电表测电阻,使用的实验器材有多用电表、电压表、滑动变阻器及若干导线.甲乙(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔________,调整________,使指针指向“0 Ω”.(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连,黑表笔连接另一端.将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为________kΩ.(3)图甲中的电压表有两个量程(0～3 V,内阻为R1；0～15 V,内阻为R2),则R1________R2.(填“＞”“＝”或“＜”)14．(8分)某同学对纽扣锂电池的特性进行了实验探究.该类电池的内阻约为1 kΩ～5 kΩ,电动势标称值为3 V.现有以下实验器材：A．电压表V1：量程3 V,内阻约20 kΩB．电压表V2：量程6 V,内阻约10 kΩC．定值电阻1 kΩD．定值电阻20 kΩE．滑动变阻器一只(0～50 kΩ),待测纽扣锂电池,开关,导线若干(1)实验原理见图甲,请选择合适的实验器材,在图中的小虚线框里标出所选取的器材编号.(2)该同学测量出路端电压U和干路电流I,作出U-I曲线如图乙,可知电池的短路电流是________ mA,电动势是________ V,内阻为________ kΩ.(3)当路端电压为1.5 V时,负载消耗的电功率为________ mW.15．(7分)如图甲所示的电路中,R1、R2均为定值电阻,且R1＝100 Ω,R2阻值未知,R3为一滑动变阻器．当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值.16．(9分)如图所示的电路中,电源的电动势E＝12 V,内阻未知,R1＝8 Ω,R2＝1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光(不考虑温度对灯泡电阻的影响).试求：(1)灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时,灯泡实际消耗的功率.17．(10分)在如图甲所示的电路中,R1和R2都是纯电阻,它们的伏安特性曲线分别如图乙中Oa、Ob所示.电源的电动势E＝7.0 V,内阻忽略不计.(1)调节滑动变阻器R3,使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？(2)调节滑动变阻器R3,使R3＝0,这时电阻R1和R2消耗的电功率各是多少？18．(10分)一台电风扇,内阻为20 Ω,接上220 V电压后,消耗的功率为66 W.求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后,扇叶被卡住,不能转动,则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】A【解析】电源是把其他形式的能转化为电能的装置,电路中每通过1 C的电量,该电池能将1.5 J的化学能转变成电能,故A正确；接入电路后,两极电压为路端电压,若外电路正常工作,则路端电压小于电动势,故B错误；电动势表示电源是把其他形式的能转化为电能的本领的物理量,电动势大储存的电能不一定多,故C错误；一节干电池的电动势为1.5 V,表示该电池能将1 C电量的正电荷由负极移送到正极的过程中,非静电力做了1.5 J的功,故D错误.2．【答案】B【解析】要使灯L亮,“非”门的输出应该为“1”,故“非”门的输入为“0”,所以“或”门的两个输入端都应该为0,B正确.3．【答案】B【解析】将四分之一圆形薄合金片看成一个电阻,设为r,图甲中等效为两个电阻并联,R甲＝r2,图乙中等效为两个电阻串联,R乙＝2r,所以R甲＝14R乙,所以B正确.4．【答案】C【解析】由题图知,在C点,电源的总功率等于电源内部的热功率,所以电源的电动势为E＝3 V,短路电流为I＝3 A,所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1) W＝2 W,故C正确,A、B、D错误.5．【答案】D【解析】改装后的电流表是小量程电流计与定值电阻并联而成,图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同,故AB 错误；图乙中的A1、A2串联,A1、A2的示数相同,由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同.因两电流表的内阻之比为A1 A235 0.61RR==,则两电表两端的电压之比为5∶1,则A1、A2的指针偏角角度之比5∶1,故C 错误,D正确.6．【答案】B【解析】由上图可知电源电动势为6 V,电源内阻为0.5 Ω.A项中三电阻并联,R外＝1Ω,I＝ER外＋r＝4 A,U＝IR外＝4 V；B项中两个电阻串联,然后与第三个电阻并联,R外＝2 Ω,I＝2.4 A,U＝IR外＝4.8 V；C项中三电阻串联,R外＝9 Ω,I＝0.63 A,U＝IR外＝5.68 V；D项中两电阻并联后与第三个电阻串联,R外＝4.5 Ω,I＝1.2 A,U＝IR外＝5.4 V.故选B.7．【答案】C【解析】当cd端短路时,ab间电路的结构是：电阻R2、R3并联后与R1串联,等效电阻为R＝R2R3R2＋R3＋R1＝12×416Ω＋1 Ω＝4 Ω,故A错误；当ab端短路时,cd之间电路结构是：电阻R1、R3并联后与R2串联,等效电阻为R＝R1R3R1＋R3＋R2＝1×45Ω＋12 Ω＝12.8 Ω,故B错误；当ab两端接通测试电源时,cd两端的电压等于电阻R3两端的电压,为U3＝R3R1＋R3E＝45×10 V＝8 V,故C正确；当cd两端接通测试电源时,ab两端的电压等于电阻R3两端的电压,为U3＝R3R2＋R3E＝412＋4×10 V＝2.5 V,故D错误.8．【答案】D【解析】当滑片P滑到最右端时,R2被短路,R3与整个变阻器R并联,并联电阻上的电流都是0.5 A,则并联电阻相等,都是12 Ω,A错误；电源电动势313()12VR RE I R rR R⋅=++=+,B错误；当滑片P滑到最左端时,R3、R2及变阻器R都被短路,此时电流表的读数112AEIR r==+,C错误；滑片P位于变阻器的中点时,R3与12R并联后再与R1串联,此时R并＝4 Ω,I总＝1.2 A,则并联部分的电压U＝4.8 V,变阻器上消耗的功率23.84W/2RUPR==,D正确.9．【答案】CD【解析】电路消耗的电功率的计算公式P＝UI,P＝Wt是普遍适用的,而A、B两选项只适用于纯电阻电路,而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器,所以A、B错误,C、D正确.10．【答案】CD【解析】由于用交流电压表测得b、d两点间电压为220 V,这说明ab间电路是通的,bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220 V,这说明cd间电路是通的,ab间电路不通或bc间电路不通；综合分析可知bc间电路不通,ab间、cd间电路通,即选项C、D正确.11．【答案】BC【解析】要使AB与BC间的电压相等,即有E＝U AB＋U BC,U AB＝U BC,解得U BC＝3.5 V.而U BC ＝U ＋IR 1,得U ＝U BC －IR 1,将U BC ＝3.5 V ,R 1＝1000 Ω代入得U ＝3.5－1000I ,在题给图象中作出函数关系U ＝3.5－1000I 的图象,两图象的交点对应的横纵坐标I ＝1.5 mA,U ＝2 V 即为公共解,由IR ＝U 解得R ＝1333 Ω.12．【答案】CD【解析】据题知电子元件M 满足欧姆定律,所以1M E I R k==是定值,即滑动变阻器的滑片向上移动时电路中电流不变,电流表的示数不变,R 1两端电压不变,即电容器板间的电压U C 不变,所以液滴仍静止,故A 错误,C 正确；因电流不变,所以电源的内电压不变,则路端电压不变,所以电压表V 1示数不变.因R 2的电阻减小,所以其两端电压减小,即电压表V 2示数减小,故B 错误；路端电压和R 1两端电压均不变,R 2的电压减小,则电子元件M 两端的电压增大,由P ＝UI 知,电子元件消耗的总功率增大,故D 正确.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)【答案】(1)短接 欧姆调零旋钮 (2)1 2.5 (3)＜ 14．(8分)【答案】(1)如图所示(2)2.62(2.60～2.63均可) 2.91(2.90～2.93均可) 1.11(1.08～1.15均可) (3)1.95(1.92～1.97均可)【解析】(1)图中,闭合电路中路端电压大于R 0两端的电压,可用电压表B 测量路端电压,电压表A 测量R 0的电压,电阻R 0选用定值电阻C 足够,因为电源内阻较大,如图所示.(2)根据闭合电路欧姆定律得U ＝E -Ir ,当I ＝0时U ＝E ,由图可知,U －I 图象的纵轴截距大小等于电池的电动势,故电池的电动势E ＝2.90 V ；短路时U ＝0,则由图知,短路电流I ＝2.60 mA,图象的斜率的绝对值等于电池的内阻,则r ＝|ΔUΔI |＝1.12×103Ω＝1.12 k Ω.(3)当路端电压为1.5 V 时,由图象读出电流I ＝1.3 mA,电源的输出功率P ＝UI ＝1.5×1.3×10-3 W ＝1.95 mW.15．(7分)【解析】(1)由题图乙中AB 线延长,交U 轴于20 V 处,交I 轴于1.0 A 处可知电源的电动势为E ＝20 V ,内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时,电路参数对应题图乙中的B 点,即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时,由题图乙知此时U 外＝16 V ,I 总＝0.2 A,所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2,所以滑动变阻器的最大阻值为R 3＝300 Ω.16．(9分)【解析】(1)灯泡的额定电流I 0＝P 0U 0＝33 A ＝1 A电阻R L ＝U 20P 0＝323Ω＝3 Ω.(2)S 断开时,灯泡L 正常发光,即I 1＝I 0,根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω.(3)S 闭合时,设外电路总电阻为R 外,R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 干路电流为I 总＝ER 外＋r＝1.2 A灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯泡实际消耗功率P ＝U 2LR L ＝0.48 W.17．(10分)【解析】(1)R 1、R 2和R 3串联,电流相等,当电阻R 1和电阻R 2消耗的电功率相等时,由伏安特性曲线可知,此时电路中的电流I ＝2.5 mA这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V 由欧姆定律得R 1＝R 2＝U 1I ＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω. (2)当R 3＝0时U 1′＋U 2′＝E ＝7 V又因通过电阻R1和R2的电流相等,从伏安特性曲线上可以看出,I′＝3.5 mA,且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W.18．(10分)【解析】(1)由P入＝IU得I＝P入U＝66220A＝0.3 A.(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%.(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2420 W 电动机发热功率P热＝I′2r＝112×20 W＝2420 W.。

《恒定电流》基础测试题一、选择题（本题共72分；每小题4分，在每小题给出的四个选项中,有的小题只有一个选项正确，有的小题有多个选项正确.全部选对的得4分,选不全的得2分,有选错或不答的得0分.）1、下列叙述中正确的是：A 、导体中电荷运动就形成电流；B 、国际单位制中电流强度的单位是安；C 、电流强度是一个标量，其方向是没有意义的；D 、对于导体，只要其两端电势差为零，电流强度也必定为零。

2、满足下面哪一个条件，就产生电流：A 、有自由电子；B 、导体两端有电势差；C 、任何物体两端有高压；D 、导体两端有恒定电压。

3、下列说法中正确的是：A 、金属导体导电，只是自由电子作定向移动；B 、电解液导电，正、负离子都作定向移动；C 、气体导电，一定只有正离子作定向移动；D 、气体导电，正、负离子和自由电子都作定向移动。

4、下列说法中正确的是：A 、由R=U/I 可知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比；B 、由I=U/R 知道，通过一段导体的电流强度跟加在它两端的电压成正比；C 、比较几只电阻的I-U 图象可知，电流变化相同时，电压变化较小的图象属于阻值较大的那个电阻的。

D 、导体的电流越大，电阻就越小。

5、下面关于电阻率的说法中正确的是：A 、电阻率与导体的长度、横截面积有关；B 、电阻率表征了导体导电能力的强弱，与温度有关；C 、电阻率大的导体，电阻一定大；D 、金属电阻率在任何温度下都不可能为零。

6、关于电流强度的说法中正确的是：A 、根据I=tq 可知I 与q 成正比； B 、任何相等的时间内通过导体的横截面积的电量相等，则导体中的电流是恒定的电流；C 、电流有方向，电流强度是矢量；D 、电流强度的单位：“安培”是国际单位制中的基本单位。

7、在示波管中，电子枪两秒内发射了6×1013 个电子，则示波管中的电流强度大小为：A 、4.8×106-A ；B 、3×1013- A ；C 、9.6×106-A ；D 、3×106-A 。
