高二物理选修《恒定电流》实验题专题训练

恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。

只合上开关S 1，三个灯泡都能正常工作。

如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。

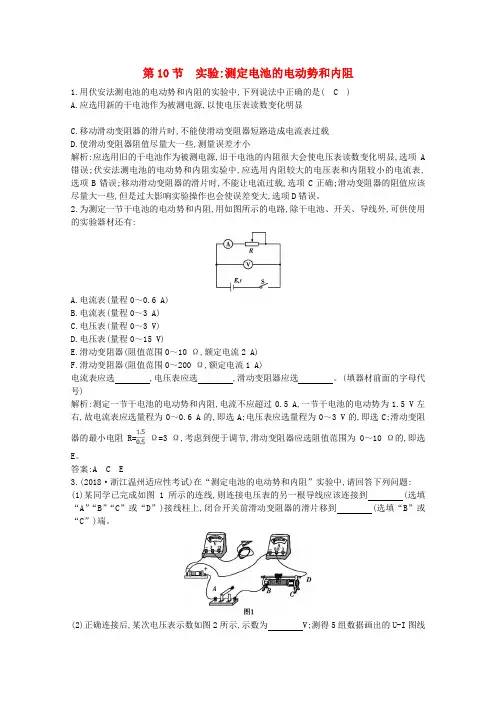

第10节实验:测定电池的电动势和内阻1.用伏安法测电池的电动势和内阻的实验中,下列说法中正确的是( C )A.应选用新的干电池作为被测电源,以使电压表读数变化明显C.移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D.使滑动变阻器阻值尽量大一些,测量误差才小解析:应选用旧的干电池作为被测电源,旧干电池的内阻很大会使电压表读数变化明显,选项A 错误;伏安法测电池的电动势和内阻实验中,应选用内阻较大的电压表和内阻较小的电流表,选项B错误;移动滑动变阻器的滑片时,不能让电流过载,选项C正确;滑动变阻器的阻值应该尽量大一些,但是过大影响实验操作也会使误差变大,选项D错误。

2.为测定一节干电池的电动势和内阻,用如图所示的电路,除干电池、开关、导线外,可供使用的实验器材还有:A.电流表(量程0～0.6 A)B.电流表(量程0～3 A)C.电压表(量程0～3 V)D.电压表(量程0～15 V)E.滑动变阻器(阻值范围0～10 Ω,额定电流2 A)F.滑动变阻器(阻值范围0～200 Ω,额定电流1 A)电流表应选,电压表应选,滑动变阻器应选。

(填器材前面的字母代号)解析:测定一节干电池的电动势和内阻,电流不应超过0.5 A,一节干电池的电动势为1.5 V左右,故电流表应选量程为0～0.6 A的,即选A;电压表应选量程为0～3 V的,即选C;滑动变阻器的最小电阻R=Ω=3 Ω,考虑到便于调节,滑动变阻器应选阻值范围为0～10 Ω的,即选E。

答案:A C E3.(2018·浙江温州适应性考试)在“测定电池的电动势和内阻”实验中,请回答下列问题: (1)某同学已完成如图1所示的连线,则连接电压表的另一根导线应该连接到(选填“A”“B”“C”或“D”)接线柱上,闭合开关前滑动变阻器的滑片移到(选填“B”或“C”)端。

(2)正确连接后,某次电压表示数如图2所示,示数为V;测得5组数据画出的U-I图线如图3所示,由图可得电池的电动势 E= V和内阻r= Ω(计算结果均保留三位有效数字)。

高二物理（选修）《恒定电流》实验题专题训练1、一学生使用J0411型多用表欧姆挡先后检测两个阻值分别为R1=15Ω和R2=Ω的电阻．下面是他的若干操作步骤：A．把选择开关扳到“×1k”欧姆挡上；B．把选择开关扳到“×100”欧姆挡；C．把选择开关扳到“×10”欧姆挡；D．把选择开关扳到“×1”欧姆挡；E．把两表笔分别接到R1的两端，读出刻度的阻值，随后断开；F．将两表笔分别接到R2的两端，读出刻度的阻值即为R2的阻值，随后断开；G．把两表笔插入测试孔中；H．两表笔短接，调节调零旋钮，使指针指在电阻刻度的零位上，随后即断开了；I．把选择开关扳到交流电压高压挡．试将合理步骤按正确顺序排列在下列横线上（用字母代号填写）_________ ．$2、如图所示是一种测定电阻的实验图，图中有两个滑动变阻器，R甲的最大电阻为200Ω，R 乙的最大电阻为20Ω，待测电阻约1kΩ，电流表的量程0～20mA，内阻Ω，电压表的量程0～15V，内阻20kΩ；电源的电动势12V，内阻Ω．(1)在图中把电压表连接到正确的位置；(2)在实验合上开关时，两个变阻器的滑片应在什么位置________ ．(3)实验时两个变阻器的作用有何不同．3、如图所示是一个测量电流表A x的内电阻的电路，图中电流表A x的量程为200mA，内阻大约20Ω，保护电阻R0为20Ω，实验时要求多测几组数据，电流表A x的最大读数要达到200mA，那么在下列给出的器材中选用器材，电流表A应选_____，变阻器R应选________，电源E应选________．4、测量一个未知电阻R的实验器材如图，其中只知道变阻器的阻值可在0—10Ω范围内变化，电源输出电压为12V，电压表、电流表，被测电阻的大约阻值都不知道。

一位学生为了选择正确的测量电路，减少测量误差，先把电压表、电流表和被测电阻R接成图示电路，用电压表的另一接线分别接触电流表的两个接线柱a、b，发现电压表的示数无明显变化，而电流表的示数有较显著变化。

物理选修3-1第二章恒定电流练习题第二章恒定电流一、不定项选择题：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量3．某电解池，如果在1钟内共有5某1018个二价正离子和1．0某1019个一价负离子通过某截面，那么通过这个截面的电流是（）A．0AB．0.8AC．1.6AD．3.2A4．下列说法正确的是（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路5．对于有恒定电流通过的导体，下列说法正确的是（）A．导体内部的电场强度为零B．导体是个等势体C．导体两端有恒定的电压存在D．通过导体某个截面的电量在任何相等的时间内都相等6．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（）A．aB．bC．cD．d7．白炽灯的灯丝随温度的升高导电性能变差，则白炽灯不通电时灯丝电阻R1与正常发光时电阻R2比较应是（）A．R1＞R2B．R1＜R2C．R1=R2D．无法判断8．关于电动势下列说法正确的是（）A．电源电动势等于电源正负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．电源电动势总等于电路中通过1C的正电荷时，电源提供的能量9．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量10．一节干电池的电动势为1.5V，其物理意义可以表述为（）A．外电路断开时，路端电压是1．5VB．外电路闭合时，1内它能向整个电路提供1．5J的化学能C．外电路闭合时，1内它能使1．5C的电量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1C的电量，整个电路就获得1．5J电能11．关于电动势，下列说法中正确的是（）A．在电源内部，由负极到正极的方向为电动势的方向B．在闭合电路中，电动势的方向与内电路中电流的方向相同C．电动势的方向是电源内部电势升高的方向D．电动势是矢量12．如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大13．在右图所示的电路中，电源的内阻不能忽略。

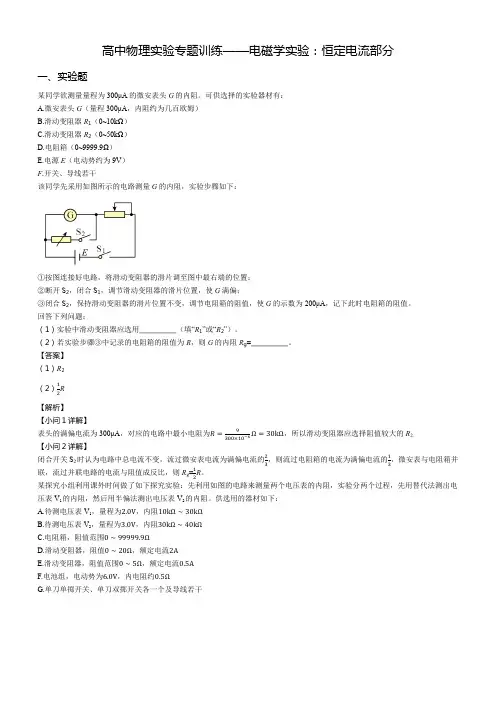

高中物理实验专题训练——电磁学实验：恒定电流部分一、实验题某同学欲测量量程为300μA 的微安表头G 的内阻。

可供选择的实验器材有：A.微安表头G （量程300μA ，内阻约为几百欧姆）B.滑动变阻器R 1（0~10kΩ）C.滑动变阻器R 2（0~50kΩ）D.电阻箱（0~9999.9Ω）E.电源E （电动势约为9V ）F .开关、导线若干该同学先采用如图所示的电路测量G 的内阻，实验步骤如下：①按图连接好电路，将滑动变阻器的滑片调至图中最右端的位置；②断开S 2，闭合S 1，调节滑动变阻器的滑片位置，使G 满偏；③闭合S 2，保持滑动变阻器的滑片位置不变，调节电阻箱的阻值，使G 的示数为200μA ，记下此时电阻箱的阻值。

回答下列问题：（1）实验中滑动变阻器应选用___________（填“R 1”或“R 2”）。

（2）若实验步骤③中记录的电阻箱的阻值为R ，则G 的内阻R g =___________。

【答案】（1）R 2（2）12R 【解析】【小问1详解】表头的满偏电流为300μA ，对应的电路中最小电阻为R =9300×10−6Ω=30kΩ，所以滑动变阻器应选择阻值较大的R 2.【小问2详解】闭合开关S 2时认为电路中总电流不变，流过微安表电流为满偏电流的23，则流过电阻箱的电流为满偏电流的13，微安表与电阻箱并联，流过并联电路的电流与阻值成反比，则R g =12R 。

某探究小组利用课外时间做了如下探究实验：先利用如图的电路来测量两个电压表的内阻，实验分两个过程，先用替代法测出电压表V 1的内阻，然后用半偏法测出电压表V 2的内阻。

供选用的器材如下：A.待测电压表V 1，量程为2.0V ，内阻10kΩ∼30kΩB.待测电压表V 2，量程为3.0V ，内阻30kΩ∼40kΩC.电阻箱，阻值范围0∼99999.9ΩD.滑动变阻器，阻值0∼20Ω，额定电流2AE.滑动变阻器，阻值范围0∼5Ω，额定电流0.5AF.电池组，电动势为6.0V ，内电阻约0.5ΩG.单刀单掷开关、单刀双掷开关各一个及导线若干（1）实验器材选择除A、B、C、F、G外，滑动变阻器R′应选用______（用器材前的字母表示）（2）下面是主要的实验操作步骤，将所缺的内容补充完整；①用替代法测待测电压表V1的内阻；根据电路图连成实验电路，并将滑动变阻器R′的滑动触头置于左端；将单刀双掷开关S2置于触点2，调节滑动变阻器R′，使电压表V2的指针指在刻度盘第N格，然后将单刀双掷开关S2置于触点1，调节电阻箱R使电压表V2的指针仍指在刻度盘第N格，记下此时电阻箱R的阻值R1=20kΩ，则电压表V1的内阻测量值为______kΩ。

高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。

2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。

3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。

4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。

5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。

6.电上所带电量为4μC。

7.可变电阻R4的取值为40Ω。

8.要使液滴上升，可使R2减小。

9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。

四个电键都是闭合的。

如果只打开一个电键，液滴会怎样运动？选项包括：A。

只打开K1，液滴仍然保持静止；B。

只打开K2，液滴会加速向上运动；C。

只打开K3，液滴仍然保持静止；D。

只打开K4，液滴会加速向下运动。

10.在这个电路中，开关K最初是闭合的。

当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。

要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。

将R1的滑片向上移动；B。

将R2的滑片向上移动；C。

将R2的滑片向下移动；D。

断开开关K。

11.在这个电路中，电源的电动势是恒定的。

如何使灯泡变暗？选项包括：A。

增大R1；B。

减小R1；C。

增大R2；D。

减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。

如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。

2W，0.5Ω；B。

4W，2Ω；C。

2W，1Ω；D。

6W，2Ω。

14.在这个电路中，电阻R=3Ω。

当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。

那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。

恒定电流高考实验题精选(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除3-1恒定电流高考实验题精选1． (1) 在描绘小灯泡伏安特性曲线的实验中，为减小实验误差，方便调节，请在如图所示的四个电路图和给定的三个滑动变阻器中选取适当的电路和器材，并将它们的编号填在横线上．应选取的电路是，滑动变阻器应选取。

E．总阻值I5Ω，最大允许电流2A的滑动变阻器F．总阻值200Ω，最大允许电流2A的滑动变阻器G．总阻值1 000Ω，最大允许电流1A的滑动变阻器(2) 由实验得到小灯泡的伏安特性曲线如图中b线，将该小灯泡与一干电池组成闭合电路，该电池两极的电压随电路中电流的变化关系图线如图中a线，则小灯泡与电池连接后的实际功率为 W;若再将一阻值为0.75Ω的电阻串联在电路中，则小灯泡的实际功率为 W.2．现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9 999Ω，R0是定值电阻，起保护电路的作用．(1) 实验室备有的定值电阻R 0有以下几种规格：A ．10Ω 2.5 WB ．100Ω 1. 0 WC ．200Ω 1. 0 WD ．2 000Ω 5.0 W 本实验应选哪一种规格？答 。

(2) 该同学接入符合要求的R 0后，闭合开关S ，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线（已知该直线的截距为0.1 V -1)．则根据该同学所作出的图线可求得该电池的电动势E 为 V ，内阻r 为 Ω.3.（9分）某同学利用图（a ）所示电路测量量程为2.5V 的电压表○V 的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱R （最大阻值99999.9Ω），滑动变阻器R 1（最大阻值50Ω），滑动变阻器R 2（最大阻值5k Ω），直流电源E (电动势3V)。

第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。

以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。

高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。

当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。

高二物理恒定电流一．选择题1．在如图所示的电路中，当变阻器R的阻值增加时( )A．R两端的电压将增大B．R两端的电压将减小C．通过R的电流强度将不变D．通过R的电流强度将减小2．在如图所示的电路中，若滑动变阻器的滑动端P向下滑动时，则L1、L2、L3、L4四灯的发光情况将是( ) A．L1变亮B．L2变亮C．L3变暗D．L4变暗3．如图所示电路中，电源电动势为E,，内电阻为r，A、B为两个相同的灯泡，R1为定值电阻，R0为滑动变阻器，当滑动触头P向b端滑动时，则( )A．A灯变暗,B灯变暗B．A灯变暗,B灯变亮C．R1消耗的功率变大D．R1消耗的功率变小4．如图所示的电路中，O点接地，当原来断开的开关K闭合时，电路中A、B两点的电势变化情况是( )A．都降低B．都升高C．U A升高，U B降低D．U A降低，U B升高5．如图所示的电路中，A、B两端间电压U恒定，干路中的定值电阻的阻值为R0，支路中的定值电阻的阻值为R2，滑动变阻器不接入电路时，两固定端a、b间的电阻为R1。

R0小于R1，R0和R2都不等于零。

那么，按图示电路，滑动变阻器的滑片P由b端逐渐向a端移动过程中，电流表A1、A2的示数变化情况是( ) A．A2的示数一直不断增大B．A1的示数一直不断减小C．A2示数先增大后减小D．A1示数先减小后增大6．如图所示电路，电源电动势e = 6V，内阻不计。

R1 = 4Ω，R2 = 2Ω，R3 = 7Ω，电容器的电容C = 1mF，那么电容器上所带电量为( )A．2×10-6CB．6×10-6CC．0D．4×10-6C7．在如图所示的电路中，R1 = 10Ω，R2 = 20Ω，R3 = 8Ω，电容器的电容C = 10mF，电源电动势e = 12V，内阻不计。

要使电容器上板带正电，电量Q = 2×10-5C，则可变电阻R4的取值为( )A．8ΩB．16ΩC．32ΩD．40Ω8．水平放置的平行板电容器C如图方式连入电路。
