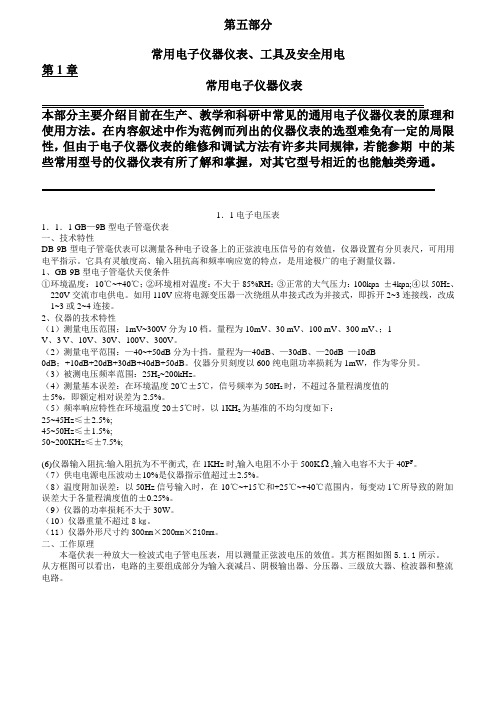

1．1电子电压表1．1．1 GB—9B型电子管毫伏表一、技术特性DB-9B型电子管毫伏表可以测量各种电子设备上的正弦波电压信号的有效值，仪器设置有分贝表尺，可用用电平指示。

它具有灵敏度高、输入阻抗高和频率响应宽的特点，是用途极广的电子测量仪器。

1、GB-9B型电子管毫伏天使条件①环境温度：-10℃~+40℃；②环境相对温度：不大于85%RH；③正常的大气压力：100kpa ±4kpa;④以50H Z、220V交流市电供电。

如用110V应将电源变压器一次绕组从串接式改为并接式，即拆开2~3连接线，改成1~3或2~4连接。

2、仪器的技术特性（1）测量电压范围：1mV~300V分为10档。

量程为10mV、30 mV、100 mV、300 mV、；1V、3 V、10V、30V、100V、300V。

（2）测量电平范围：—40~+50dB分为十挡。

量程为—40dB、—30dB、—20dB —10dB0dB；+10dB+20dB+30dB+40dB+50dB。

仪器分贝刻度以600纯电阻功率损耗为1mW，作为零分贝。

（3）被测电压频率范围：25H z~200kHz。

（4）测量基本误差：在环境温度20℃±5℃，信号频率为50H z时，不超过各量程满度值的±5%，即额定相对误差为2.5%。

（5）频率响应特性在环境温度20±5℃时，以1KH z为基准的不均匀度如下：25~45Hz≤±2.5%;45~50Hz≤±1.5%;50~200KHz≤±7.5%;(6)仪器输入阻抗:输入阻抗为不平衡式, 在1KHz时,输入电阻不小于500K ,输入电容不大于40P F。

( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。

2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。

4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。

OK处若数字不动为复制失败。

在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。

同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。

在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。

若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。

时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。

模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。

模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。

时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。

主要技术参数用电量：小于40mA，电池寿命约40至50小时量程Q范围：第1量程10至240，第2量程Q范围：50至1200DDS幅度温漂：200ppm/℃信号源温漂，小于0.03%/℃(估计)主调电容最大值Cmax = 512.4pF主调电容最小值Cmin = 31.9pF毫伏表线性度误差：40%量程至满量程误差小于0.5%，10%至40%小于1%，5%量程误差4%，小于5%量程误差很大。

毫伏表零点误差：1至2个字毫伏表温漂：与零点误差有关毫伏表调零后有效字数：898±20字，与检波器的偏置电压有关毫伏表矫正输出字数：约1250字毫伏表频率响应：大于10MHz激励磁环电压变换比误差：100kHz至10MHz，误差小于0.5%激励磁环残余电阻：小于3毫欧激励磁环残余电感：小于20nH主可变电容残余电感：45nH主可变残余电阻：未知（中波段约数毫欧，铜损可由趋电阻估计，介质损耗不好估计）接线柱及引线的残余电阻：未知（比较大）场效应管输入阻抗：10MHz，约150千欧(利用数据表估算)；1MHz，1兆欧；阻抗估算不含电路板的损耗，考虑电路板的损耗，实际阻抗按70%计算即可毫伏表输入总阻抗：10MHz，10兆欧；1MHz，70兆欧毫伏表两个两程测量的一致性：在50kHz至10MHz，全部一致，误差通常在2%以内。

低量程换为高量程，会落在20%量程以下，所以误差变大。

自动关机：如果8分钟内，没有键盘操作，系统将自动关机。

本电路没有设计电池电压检测电路，当电池的电压低于3.0V时，Q表无法正常工作，测量值也不精确，建议用户定期测量电池电压。

测线圈Q值的精度：第1量程中波段精度一般优于3%，第2量程与接线柱、可变电容的损耗有关，使用优质电容，中波段误差小于5%，差的电容测不了高Q。

第1量程，6MHz以上，误差小于3%，8MHz以上，误差5%。

测线圈Q值的精度是读者比较关心的问题，其实这个指标说明不了多少问题，因为线圈的状态，线圈引线、接线柱等的影响，测电感Q值精度不会很高的。

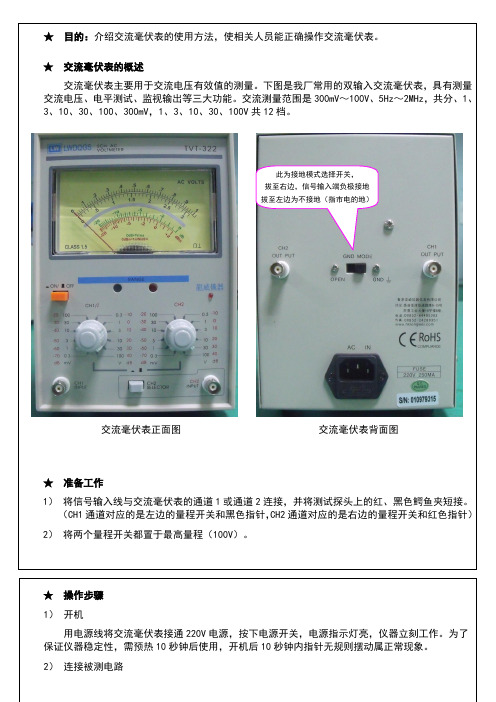

★目的：介绍交流毫伏表的使用方法，使相关人员能正确操作交流毫伏表。

★交流毫伏表的概述交流毫伏表主要用于交流电压有效值的测量。

下图是我厂常用的双输入交流毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。

交流测量范围是300mV～100V、5Hz～2MHz，共分、1、3、10、30、100、300mV，1、3、10、30、100V共12档。

此为接地模式选择开关，拔至右边，信号输入端负极接地拔至左边为不接地（指市电的地）交流毫伏表正面图交流毫伏表背面图★准备工作1）将信号输入线与交流毫伏表的通道1或通道2连接，并将测试探头上的红、黑色鳄鱼夹短接。

（CH1通道对应的是左边的量程开关和黑色指针，CH2通道对应的是右边的量程开关和红色指针）2）将两个量程开关都置于最高量程（100V）。

★操作步骤1）开机用电源线将交流毫伏表接通220V电源，按下电源开关，电源指示灯亮，仪器立刻工作。

为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常现象。

2）连接被测电路将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端）。

3）选择量程观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压很小，且毫伏表量程选得过高。

此时逆时针旋转量程开关，用递减法由高量程向低量程变换，直到表头指针指到满刻度的2/3处或中间部分即可。

（本厂测功放时一般选10V档或3V档）4）读数表头刻度盘上共刻有四条刻度。

第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝值的刻度。

当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）。

例如：将量程开关置“1V”档，就从第一条刻度读数。

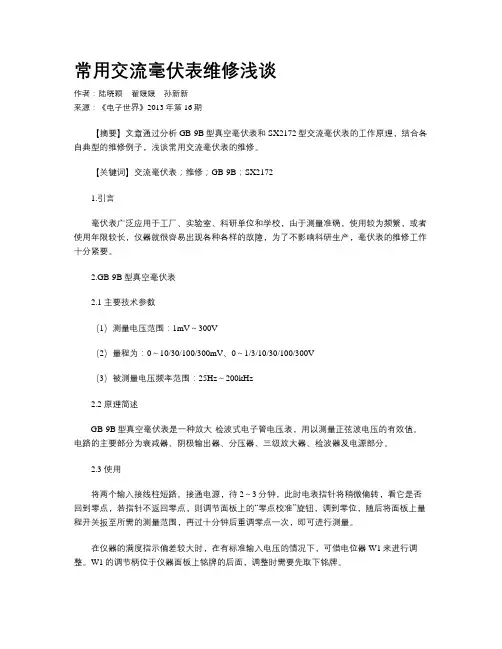

常用交流毫伏表维修浅谈作者：陆晓颖翟媛媛孙新新来源：《电子世界》2013年第16期【摘要】文章通过分析GB-9B型真空毫伏表和SX2172型交流毫伏表的工作原理，结合各自典型的维修例子，浅谈常用交流毫伏表的维修。

【关键词】交流毫伏表；维修；GB-9B；SX21721.引言毫伏表广泛应用于工厂、实验室、科研单位和学校，由于测量准确，使用较为频繁，或者使用年限较长，仪器就很容易出现各种各样的故障，为了不影响科研生产，毫伏表的维修工作十分紧要。

2.GB-9B型真空毫伏表2.1 主要技术参数（1）测量电压范围：1mV～300V（2）量程为：0～10/30/100/300mV、0～1/3/10/30/100/300V（3）被测量电压频率范围：25Hz～200kHz2.2 原理简述GB-9B型真空毫伏表是一种放大-检波式电子管电压表，用以测量正弦波电压的有效值。

电路的主要部分为衰减器、阴极输出器、分压器、三级放大器、检波器及电源部分。

2.3 使用将两个输入接线柱短路。

接通电源，待2～3分钟，此时电表指针将稍微偏转，看它是否回到零点，若指针不返回零点，则调节面板上的“零点校准”旋钮，调到零位，随后将面板上量程开关扳至所需的测量范围，再过十分钟后重调零点一次，即可进行测量。

在仪器的满度指示偏差较大时，在有标准输入电压的情况下，可借电位器W1来进行调整。

W1的调节柄位于仪器面板上铭牌的后面，调整时需要先取下铭牌。

2.4 维护与修理一般情况下，零位和满度超差是比较容易维修的故障，因为有电位器可调，但是实际工作中的故障现象往往复杂的多。

有一典型案例，其故障现象为：各档均调零后，其他各档指示0，但是30mV档指1；若通过调零旋钮把30mV档调零后，其他各档均显示在零位偏左，30mV档与其他各档无法统一调零。

由此判断有可能30mV档对应的分压电阻阻值变小，但是测试发现该电阻阻值在误差范围内。

由于上述现象不容易判断故障，又对各档满度进行了测量，发现10/30/100/300mV档满度正常时，1/3/10/30/300V档满度指示均偏大。

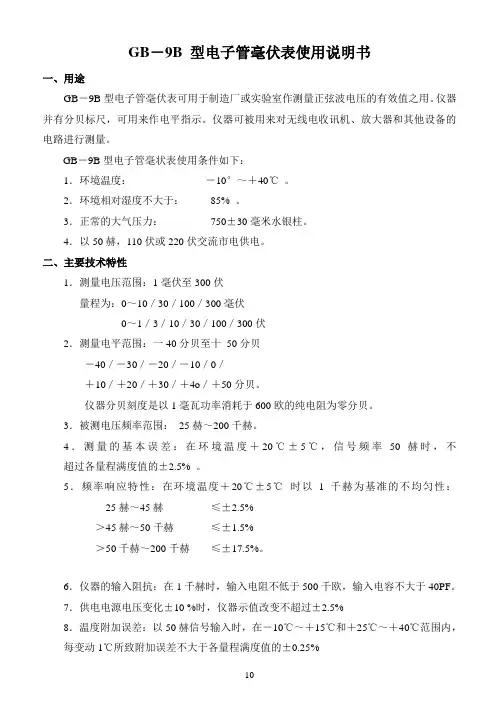

GB－9B 型电子管毫伏表使用说明书一、用途GB－9B型电子管毫伏表可用于制造厂或实验室作测量正弦波电压的有效值之用。

仪器并有分贝标尺，可用来作电平指示。

仪器可被用来对无线电收讯机、放大器和其他设备的电路进行测量。

GB－9B型电子管毫状表使用条件如下：1．环境温度：－10°～＋40℃。

2．环境相对湿度不大于：85% 。

3．正常的大气压力：750±30毫米水银柱。

4．以50赫，110伏或220伏交流市电供电。

二、主要技术特性1．测量电压范围：1毫伏至300伏量程为：0～10／30／100／300毫伏0～1／3／10／30／100／300伏2．测量电平范围：一40分贝至十50分贝－40／－30／－20／－10／0／＋10／＋20／＋30／＋4o／＋50分贝。

仪器分贝刻度是以1毫瓦功率消耗于600欧的纯电阻为零分贝。

3．被测电压频率范围：25赫～200千赫。

4．测量的基本误差：在环境温度＋20℃±5℃，信号频率50赫时，不超过各量程满度值的±2.5% 。

5．频率响应特性：在环境温度＋20℃±5℃时以1千赫为基准的不均匀性：25赫～45赫≤±2.5%＞45赫～50千赫≤±1.5%＞50千赫～200千赫≤±17.5%。

6．仪器的输入阻抗：在1千赫时，输入电阻不低于500千欧，输入电容不大于40PF。

7．供电电源电压变化±10 %时，仪器示值改变不超过±2.5%8．温度附加误差：以50赫信号输入时，在－10℃～＋15℃和＋25℃～＋40℃范围内，每变动1℃所致附加误差不大于各量程满度值的±0.25%9．仪器消耗功率不大于30瓦。

10．仪器重量不超过8公斤。

11．仪器最大外形尺寸约312×2O0×215毫米3。

三、仪器的结构GB －9B 型电子管毫状表为手提式仪器。

其所有零部件均安装在垂直的金属面板及水平底座上，置于金属箱中。
