交流毫伏表的使用常用的单通道晶体管毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。
交流测量范围是100nV～300V、5Hz～2MHz，共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档；电平dB刻度范围是-60～+50dB。
1、.工作原理晶体管毫伏表由输入保护电路、前置放大器、衰减放大器、放大器、表头指示放大电路、整流器、监视输出及电源组成。
输入保护电路用来保护该电路的场效应管。
衰减控制器用来控制各档衰减的接通，使仪器在整个量程均能高精度地工作。
整流器是将放大了的交流信号进行整流，整流后的直流电流再送到表头。
监视输出功能主要是来检测仪器本身的技术指标是否符合出厂时的要求，同时也可作放大器使用。
2、.使用方法（1）开机前的准备工作：①将通道输入端测试探头上的红、黑色鳄鱼夹短接；②将量程开关选最高量程（300V）。
（2）操作步骤：①接通220V电源，按下电源开关，电源指示灯亮，仪器立刻工作。
为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常；②将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端），观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压甚小，且毫伏表量程选得过高，此时用递减法由高量程向低量程变换，直到表头指针指到满刻度的2/3左右即可；③准确读数。
表头刻度盘上共刻有四条刻度。
第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝值的刻度。
当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）。
例如：将量程开关置“1V”档，就从第一条刻度读数。
若指针指的数字是在第一条刻度的“0.7”处，其实际测量值为0.7V；若量程开关置“3V”档，就从第二条刻度读数。
操作规程编号：LX-FS-A73018 毫伏表操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑毫伏表操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
使用注意事项1、避免仪器过冷或过热，仪器的工作温度为0—40℃。
2、仪器不可遭到强烈的撞击。
3、不可将物体放置在仪器上，注意不要堵塞仪器通风孔。
4、不可将磁铁靠近表头。
5、表面长期倒置存放和运输。
6、检查表针位置，若不在零点先调零。
7、仪器工作电压为AC220V，不可高于规定的最大输入电压。
使用方法1、开机前，应将量程旋钮调到最大量程处，然后打开电源。
2、将输入信号由输入端口（INPUT）送入交流毫伏表。
3、调节量程旋钮，使表头指针指示位置在大于或等于满刻度的1/3处。
4、量程的使用方法：表头有两种刻度。
其中1V作为0dB的dB刻度值，0.755V作为0dBm （1mW）的dBm刻度值。
5、功率或电压的电平由表面读出的刻度值与量程开关所在的位置相加而定。
保养和维护1、本仪器由高精度的元器件及精密部件构成，因此在运输和储存时，须小心轻放。
数字交流毫伏表安全操作及保养规程引言数字交流毫伏表是一种广泛使用的仪器，可以用于测量电压、电流、电阻等参数。
在正确使用和保养的情况下，可以确保安全有效地进行电气测量工作。
本文将介绍数字交流毫伏表的安全操作和保养规程，以确保正确使用和维护数字交流毫伏表。
安全操作规程检查仪器与环境在使用数字交流毫伏表之前，需要对仪器及其周围的环境进行检查。
1.检查数字交流毫伏表是否正常工作。
确保所有按键和指示灯都处于正常状态。
2.根据测量需要，选择正确的量程。
如果测量值超出量程，则可能对仪器造成损害。
3.检查电源是否正常，并确保其符合型号标识的电压和频率要求。
4.确保数字交流毫伏表在无水、无火、无腐蚀性气体和充足的通风条件下使用。
连接仪器与电路在连接数字交流毫伏表之前，请确保仪器的电源已关闭，并检查电路以及电路中的元件。
1.如果需要在高电压和高电流条件下工作，请使用适当的专业仪器进行测量。
数字交流毫伏表应该只在低电压和低电流条件下工作。
2.确保电路没有漏电或短路，并且与数字交流毫伏表连接正确。
3.如果需要，使用正确的夹具或插头来连接电路和数字交流毫伏表，以确保安全可靠。
启动仪器与测量在连接仪器与电路之后，请按照以下步骤启动数字交流毫伏表并进行测量。
1.打开数字交流毫伏表的电源，并确保电源指示灯亮起。
2.按照仪器操作说明进行测量。
请注意，不要用手直接触摸被测电路或电路元件，以免触电危险或烧伤。
3.测量完成后，请关闭数字交流毫伏表的电源，以及具有电源的被测电路的电源。
停止与维护仪器保养和保持数字交流毫伏表的正常运行，可以最大限度地延长使用寿命并确保准确性。
在停止使用数字交流毫伏表之前，请按以下步骤执行维护操作。
1.将数字交流毫伏表的电源关闭，并拔掉电源线。
2.用干净柔软的布擦拭仪器表面，去除污垢和油脂。
3.将数字交流毫伏表存放在干燥通风的地方，并远离高温、潮湿和阳光直射。
保养规程数字交流毫伏表是一种灵敏的电气检测仪器，需要正确的保养操作才能确保其正常工作。
毫伏表的使用方法IS2171、IS2174交流毫伏表是放大-检波式交流电压测量仪表，它具有高灵敏度、高输入阻抗及高稳定性等特点。
在电路中采用了打信号检波，使仪器有良好的线性，而且噪声对测量精度影响很小，故在使用中不需调零。
仪器还具有输出电路，可对输入信号进行监视，而且该电路具有放大功能。
使用方法：说明，仪器的电源电压为220V ±10%；被测电压应为纯正的正弦波，若电压波形有过大的失真可引起读数不准；当被测电压源的内阻很高或被测信号电压很小时，馈线应使用屏蔽线，以减少外部干扰；所测交流电压中的直流分量不得大于300V或100V。
用本毫伏表测量市电，相线接输入端，中线接地，不能接反，测量36V以上电压时注意机壳节电。
在1mV或300uV高灵敏档位时，零位稍上升属正常，不影响测量使用。
交流电压的测量。
仪器在接通电源之前，先观察指针机械零位，如果未在零位上应用一字起子调到零位将量程开关预置于300V挡或100V挡。
接通电源，数秒钟内表针有所摆动，然后稳定；将被测信号输入，将量程开关所置的dB指与表针所指的dB值相加读出。
输出端的使用，当输如信号使仪器在任一档的刻度指针在满度值时，可在仪器面板输出端得100mV的输出，这可用于示波器的前置放大器。
维护保养：仪器应放在干燥及通风的地方，并保持仪器清洁；仪器使用时应避免剧烈振动，仪器周围不应放置产生高热和电磁场的设备；仪器应垂直放置，面板开关不应频繁剧烈地拨动旋转，以免认为损坏；若因种种原因需要重新校准仪器时，可输入频率为1kHz的标准1V电压，量程为1V当，调节w电位器使指示为满偏。
功率表的使用。
概述：功率表也称为瓦特表，在标度盘上标有W，它是测量某一时刻发电、供电、用电设备所发出、传送和消耗的电能的指示仪表。
电动式功率的结构和工作原理。
结构：电动式测量机构作为功率表时，其固定线圈串联接入被测电路，通过线圈的电流就是负载的电流，所以固定线圈又叫电流线圈。

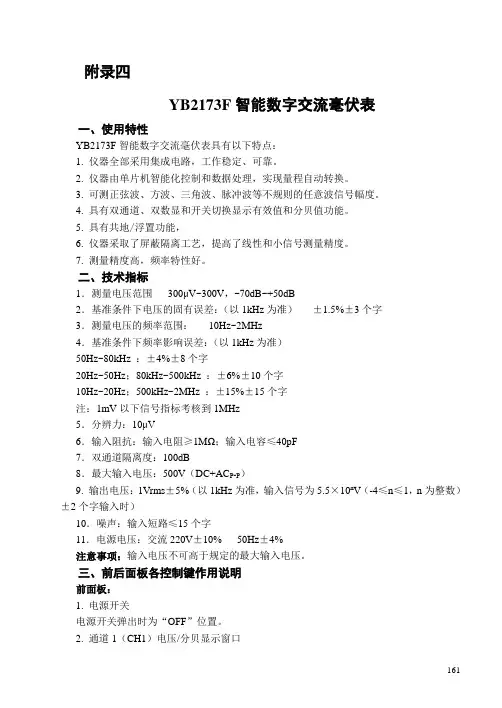

附录四YB2173F智能数字交流毫伏表一、使用特性YB2173F智能数字交流毫伏表具有以下特点：1. 仪器全部采用集成电路，工作稳定、可靠。
2. 仪器由单片机智能化控制和数据处理，实现量程自动转换。
3. 可测正弦波、方波、三角波、脉冲波等不规则的任意波信号幅度。
4. 具有双通道、双数显和开关切换显示有效值和分贝值功能。
5. 具有共地/浮置功能，6. 仪器采取了屏蔽隔离工艺，提高了线性和小信号测量精度。
7. 测量精度高，频率特性好。
二、技术指标1．测量电压范围300μV~300V，-70dB~+50dB2．基准条件下电压的固有误差：（以1kHz为准）±1.5%±3个字3．测量电压的频率范围：10Hz~2MHz4．基准条件下频率影响误差：（以1kHz为准）50Hz~80kHz ：±4%±8个字20Hz~50Hz；80kHz~500kHz ：±6%±10个字10Hz~20Hz；500kHz~2MHz ：±15%±15个字注：1mV以下信号指标考核到1MHz5．分辨力：10μV6．输入阻抗：输入电阻≥1MΩ；输入电容≤40pF7．双通道隔离度：100dB8．最大输入电压：500V（DC+AC P-P）9. 输出电压：1Vrms±5%（以1kHz为准，输入信号为5.5×10n V（-4≤n≤1，n为整数）±2个字输入时）10．噪声：输入短路≤15个字11．电源电压：交流220V±10% 50Hz±4%注意事项：输入电压不可高于规定的最大输入电压。
三、前后面板各控制键作用说明前面板：1. 电源开关电源开关弹出时为“OFF”位置。
2. 通道1（CH1）电压/分贝显示窗口161LCD数字窗口显示通道1（CH1）输入信号的电压值或分贝值。
YB2173F双路智能数字交流毫伏表前面板图3. 通道1（CH1）输入插座通道1的输入信号由此端口输入。
交流毫伏表的使用方法
毫伏表是一种用来测量电路中电压的仪器，通常用于电子电路的调试和故障排查。
以下是毫伏表的使用方法：
1.首先，将毫伏表的选择旋钮（通常在表头或底部）设置为“毫伏”档位。
2.接下来，将红色测量线夹在待测电路的正极点上，将黑色测量线夹在负极点上。
3.打开电路，让电流流过毫伏表，记录读数。
如果电路中没有电流流动，则读数为零。
4.如果需要测量直流电源的电压，可以选择直流电压（DCV）档位，重复步骤2和3。
5.如果需要测量交流电源的电压，可以选择交流电压（ACV）档位，重复步骤2和3。
6.在使用过程中，需要注意毫伏表的量程范围，避免超过表的极限值。
7.在测量结束后，需要将毫伏表选择旋钮调回“关”档位，避免浪费电池和损坏表头。
需要注意的是，毫伏表操作需要谨慎，避免短路或其他意外情况发生，同时需要使用适当的保护设备和工具，确保自身安全和电路正常运行。
交流毫伏表的使用常用的单通道晶体管毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。
交流测量范围是100nV～300V、5Hz～2MHz，共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档；电平dB刻度范围是-60～+50dB。
1、.工作原理晶体管毫伏表由输入保护电路、前置放大器、衰减放大器、放大器、表头指示放大电路、整流器、监视输出及电源组成。
输入保护电路用来保护该电路的场效应管。
衰减控制器用来控制各档衰减的接通，使仪器在整个量程均能高精度地工作。
整流器是将放大了的交流信号进行整流，整流后的直流电流再送到表头。
监视输出功能主要是来检测仪器本身的技术指标是否符合出厂时的要求，同时也可作放大器使用。
2、.使用方法（1）开机前的准备工作：①将通道输入端测试探头上的红、黑色鳄鱼夹短接；②将量程开关选最高量程（300V）。
（2）操作步骤：①接通220V电源，按下电源开关，电源指示灯亮，仪器立刻工作。
为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常；②将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端），观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压甚小，且毫伏表量程选得过高，此时用递减法由高量程向低量程变换，直到表头指针指到满刻度的2/3左右即可；③准确读数。
表头刻度盘上共刻有四条刻度。
第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝值的刻度。
当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）。
例如：将量程开关置“1V”档，就从第一条刻度读数。
若指针指的数字是在第一条刻度的“0.7”处，其实际测量值为0.7V；若量程开关置“3V”档，就从第二条刻度读数。
双通道晶体管交流毫伏表的使用注意事项
① 机械调零。
在通电前，先调整电表指示的机械零位。
② 接通电源。
按下电源开关，发光二极管灯亮，仪器立即工作，为保证性能稳定，可预热10分钟后使用。
③ 将量程开关置于适当量程，再加入测量信号。
若测量电压未知，应将量程开关置于最大档，然后渐渐减小量程。
④ 当选10V，1V，0.1V，10mV，1mV量程时，读数看表头中满刻度为10的表盘；当选30V，3V，0.3V，30mV，3mV量程时，读数看表头中满刻度为3的表盘。
例如：当选用0.3V的挡位，读数时看满刻度为3的表盘，若此时指针指在1的位置上，则实际测量电压为有效值0.1V。
图沟通毫伏表
⑤ 晶体管毫伏表使用时应垂直放置，待测信号通过信号线经输入插座进入晶体管毫伏表。
⑥ 在测量前要先估量待测信号电压的大小，选择量程开关。
若不知待测信号的电压范围，则先将量程开关置于最大档，再依据信号电压实际大小调整到合适的位置上。
为了削减测量误差，应使表头的指针指在电表满刻度的1/3以上区域。
⑦ 晶体管毫伏表指示的为正弦波的有效值，若待测信号是失真波形，其读数没有意义。
⑧ 晶体管毫伏表在小量程（小于1V）时，输入端不允许开路。
毫伏表输入端开路时，由于外界感应信号的影响，指针可能超量程偏转。
为避开外界干扰电压进入仪表造成指针碰弯仪表损坏，不测量时，应选较大量程（10V或以上）。
⑨ 毫伏表是按正弦电压有效值刻度的，假如被测信号不是正弦波，则会引起很大误差。

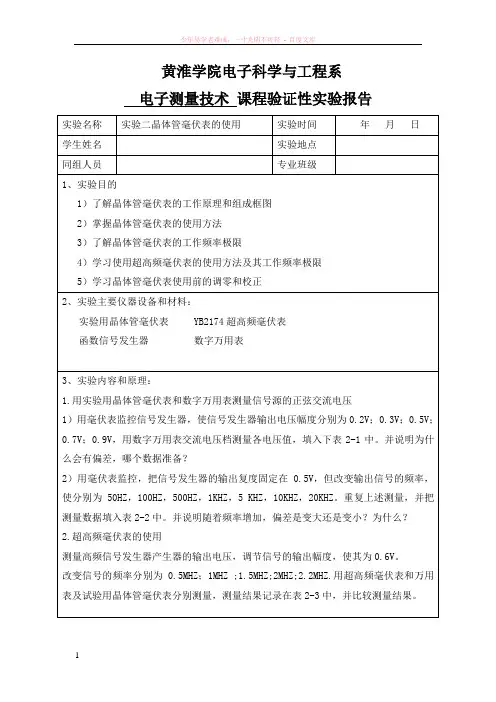

黄淮学院电子科学与工程系电子测量技术课程验证性实验报告实验名称实验二晶体管毫伏表的使用实验时间年月日学生姓名实验地点同组人员专业班级1、实验目的1）了解晶体管毫伏表的工作原理和组成框图2）掌握晶体管毫伏表的使用方法3）了解晶体管毫伏表的工作频率极限4）学习使用超高频毫伏表的使用方法及其工作频率极限5）学习晶体管毫伏表使用前的调零和校正2、实验主要仪器设备和材料：实验用晶体管毫伏表 YB2174超高频毫伏表函数信号发生器数字万用表3、实验内容和原理：1.用实验用晶体管毫伏表和数字万用表测量信号源的正弦交流电压1）用毫伏表监控信号发生器，使信号发生器输出电压幅度分别为0.2V；0.3V；0.5V；0.7V；0.9V，用数字万用表交流电压档测量各电压值，填入下表2-1中。
并说明为什么会有偏差，哪个数据准备？2）用毫伏表监控，把信号发生器的输出复度固定在0.5V，但改变输出信号的频率，使分别为50HZ，100HZ，500HZ，1KHZ，5 KHZ，10KHZ，20KHZ。
重复上述测量，并把测量数据填入表2-2中。
并说明随着频率增加，偏差是变大还是变小？为什么？2.超高频毫伏表的使用测量高频信号发生器产生器的输出电压，调节信号的输出幅度，使其为0.6V。
改变信号的频率分别为0.5MHZ；1MHZ ;1.5MHZ;2MHZ;2.2MHZ.用超高频毫伏表和万用表及试验用晶体管毫伏表分别测量，测量结果记录在表2-3中，并比较测量结果。
4、实验方法、步骤：1.用实验用晶体管毫伏表和数字万用表测量信号源的正弦交流电压1）接通实验用的毫伏表电源，按下校准按钮对毫伏表进行校准，记下校准时误差，解除校准按钮，即可进行测量。
2）使信号发生器产生一正弦信号输出，频率为1KHZ。
3）用毫伏表监控信号发生器，使信号发生器输出电压幅度分别为0.2V；0.3V；0.5V；0.7V；0.9V，用数字万用表交流电压档测量各电压值，填入下表2-1中。
