2.技术指标1）测量电压范围：400μV~400V，分辨率1μV，四位 LCD数显，最大显示4040。
分六个量程：4mV、40mV、400mV、4V、40V、400V。
毫伏表使用方法一、面板示意图（下图以GVT-427B为例）面板介绍：① 表头 ② 调零 ③ 通道合并选择档位 ④ 档位选择开关 ⑤ 输入接口（两个通道） ⑥ 电源开关 ⑦ 电源指示灯 ⑧ 通道合并选择开关图一二、调零（图示②位置）1.设备未上电前先检查指针是否与0刻度对齐；否则，用螺丝刀调整仪表零点调节螺丝； 2.为防止指针满偏而损坏，先设置档位（图示④位置）到30V并打开电源； 3.调整档位：毫伏表上电后，调整档位选择开关，直到指针位置约等于满刻度的1/3、1/2 处，便于读值；（即选择最佳测量档位，以减少读数误差）三、读值方法1 选择要读取的刻度表头刻度盘上共刻有四条刻度；第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝 值的刻度。
当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；（逢1就从第一条刻度读数，逢3从第二刻度读数）当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）第一条刻度最小单位数值为2X（最小数值的单位取值与所选档位有关，如1V档，则最小单位为0.02V）第二条刻度最小单位数值为1X（最小数值的单位取值与所选档位有关，如3V档，则最小单位为0.1V）2 计算实测电压值如图所示（后两组数据为另外增加），按如下公式计算电压。
刻度：0.5 × 档位：100mV = 50mV刻度：2.0 × 档位：30mV = 20mV刻度：0.54 × 档位：1V= 0.54V刻度：2.3 × 档位：3V= 2.3V3 分贝读值法第三条和第四条为测量分贝值的刻度，分贝值为一个相对参考值，可取第三或第四刻度中 任一条作参考，每个档位之间的差值为10DB，如表上的刻度不足以读数，则通过档位调节 进行量程的准确读数例：1.以第四条刻度的0DB作为参考值，当被测品音量减小使指针处于第四刻度的-5位 置，则调节前后，两个音量等级的相对分贝值为-5DB2.被测品的两个信号输入幅度不同，导致两条指针之间存在一定的差值，以第三刻度 为例，一条指针在-2位置，另一条指针在-7.5位置，则两条指针所表示的分贝差值为（2）-（-7.5）=5.5DB四、通道的联调及单独调节(图一)⑧所示为CH1和CH2的范围选择开关，当这个开关处于弹起的状态时，CH1和CH2的测量范围是 相互独立的，当开关处于按下去的状态时候，CH1和CH2的范围将一起根据CH1范围旋钮④的调 节而改变五、指针及信号输入口的定义1信号输入通道--一般定义正对毫伏表左侧的输入通道为测试品的左声道信号（图一左⑤， 黑字体INPUT），右侧的输入通道为测试品的右声道信号（图一右⑤,红字体INPUT）2指针--若测试品信号输入按上述1，则黑色指针代表测试品左声道输出幅度，红色指针代 表测试品右声道输出幅度3若测试品左右声道输出的信号相同（即无单边信号输入），则两指针的输出差异允许误差 在1DB范围内。

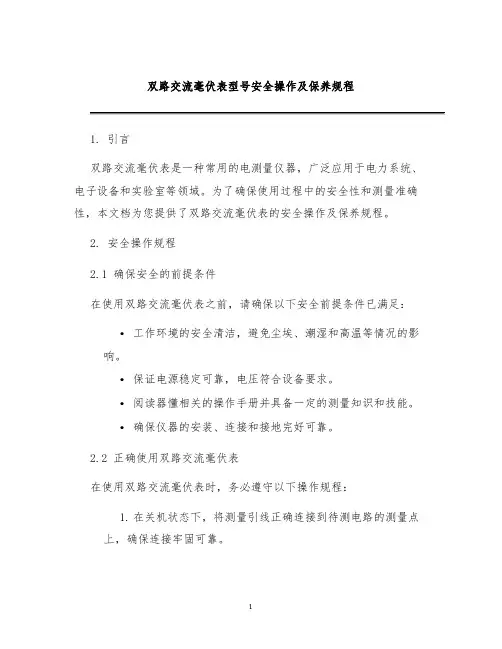

双路交流毫伏表型号安全操作及保养规程1. 引言双路交流毫伏表是一种常用的电测量仪器，广泛应用于电力系统、电子设备和实验室等领域。
为了确保使用过程中的安全性和测量准确性，本文档为您提供了双路交流毫伏表的安全操作及保养规程。
2. 安全操作规程2.1 确保安全的前提条件在使用双路交流毫伏表之前，请确保以下安全前提条件已满足：•工作环境的安全清洁，避免尘埃、潮湿和高温等情况的影响。
•保证电源稳定可靠，电压符合设备要求。
•阅读器懂相关的操作手册并具备一定的测量知识和技能。
•确保仪器的安装、连接和接地完好可靠。
2.2 正确使用双路交流毫伏表在使用双路交流毫伏表时，务必遵守以下操作规程：1.在关机状态下，将测量引线正确连接到待测电路的测量点上，确保连接牢固可靠。
2.打开双路交流毫伏表电源，等待仪器自检完成。
确保仪器无故障提示。
3.设置合适的测量量程，避免过大或过小的量程选取导致测量误差。
4.注意观察测量指针的位置，避免超出量程范围，造成指针偏移或损坏。
5.测量完成后，先关闭电源，再拔出引线，避免触及导电部分。
6.定期对双路交流毫伏表进行校准和检查，确保测量准确性和仪器正常工作。
2.3 防止电击的注意事项为了避免触电事故，使用双路交流毫伏表时请注意以下事项：•禁止在高压环境下进行测量操作。
•使用绝缘手套和绝缘工具进行测量，确保自身安全。
•在测量之前确认待测电路的电压为零，并采取合适的接地保护。
•避免在潮湿或多尘的环境中进行测量，以免增加触电风险。
3. 保养规程3.1 清洁和保护双路交流毫伏表在使用过程中需要注意以下保养事项：•每次使用后，使用干净的软布擦拭仪器表面，确保仪器表面干净。
•避免使用有腐蚀性的溶剂或清洁剂，以免损坏仪器外壳。
•使用防尘罩或器皿进行存放，防止灰尘和杂物进入仪器内部。
3.2 定期校准和维护为了确保双路交流毫伏表的测量准确性和正常工作，建议定期进行校准和维护：•定期根据厂家提供的校准方法和工具进行仪器校准，确保测量结果准确可靠。
数字交流毫伏表安全操作及保养规程引言数字交流毫伏表是一种广泛使用的仪器，可以用于测量电压、电流、电阻等参数。
在正确使用和保养的情况下，可以确保安全有效地进行电气测量工作。
本文将介绍数字交流毫伏表的安全操作和保养规程，以确保正确使用和维护数字交流毫伏表。
安全操作规程检查仪器与环境在使用数字交流毫伏表之前，需要对仪器及其周围的环境进行检查。
1.检查数字交流毫伏表是否正常工作。
确保所有按键和指示灯都处于正常状态。
2.根据测量需要，选择正确的量程。
如果测量值超出量程，则可能对仪器造成损害。
3.检查电源是否正常，并确保其符合型号标识的电压和频率要求。
4.确保数字交流毫伏表在无水、无火、无腐蚀性气体和充足的通风条件下使用。
连接仪器与电路在连接数字交流毫伏表之前，请确保仪器的电源已关闭，并检查电路以及电路中的元件。
1.如果需要在高电压和高电流条件下工作，请使用适当的专业仪器进行测量。
数字交流毫伏表应该只在低电压和低电流条件下工作。
2.确保电路没有漏电或短路，并且与数字交流毫伏表连接正确。
3.如果需要，使用正确的夹具或插头来连接电路和数字交流毫伏表，以确保安全可靠。
启动仪器与测量在连接仪器与电路之后，请按照以下步骤启动数字交流毫伏表并进行测量。
1.打开数字交流毫伏表的电源，并确保电源指示灯亮起。
2.按照仪器操作说明进行测量。
请注意，不要用手直接触摸被测电路或电路元件，以免触电危险或烧伤。
3.测量完成后，请关闭数字交流毫伏表的电源，以及具有电源的被测电路的电源。
停止与维护仪器保养和保持数字交流毫伏表的正常运行，可以最大限度地延长使用寿命并确保准确性。
在停止使用数字交流毫伏表之前，请按以下步骤执行维护操作。
1.将数字交流毫伏表的电源关闭，并拔掉电源线。
2.用干净柔软的布擦拭仪器表面，去除污垢和油脂。
3.将数字交流毫伏表存放在干燥通风的地方，并远离高温、潮湿和阳光直射。
保养规程数字交流毫伏表是一种灵敏的电气检测仪器，需要正确的保养操作才能确保其正常工作。
交流毫伏表的使用方法
毫伏表是一种用来测量电路中电压的仪器，通常用于电子电路的调试和故障排查。
以下是毫伏表的使用方法：
1.首先，将毫伏表的选择旋钮（通常在表头或底部）设置为“毫伏”档位。
2.接下来，将红色测量线夹在待测电路的正极点上，将黑色测量线夹在负极点上。
3.打开电路，让电流流过毫伏表，记录读数。
如果电路中没有电流流动，则读数为零。
4.如果需要测量直流电源的电压，可以选择直流电压（DCV）档位，重复步骤2和3。
5.如果需要测量交流电源的电压，可以选择交流电压（ACV）档位，重复步骤2和3。
6.在使用过程中，需要注意毫伏表的量程范围，避免超过表的极限值。
7.在测量结束后，需要将毫伏表选择旋钮调回“关”档位，避免浪费电池和损坏表头。
需要注意的是，毫伏表操作需要谨慎，避免短路或其他意外情况发生，同时需要使用适当的保护设备和工具，确保自身安全和电路正常运行。
毫伏表电压测量范围为100μV—300V，共分11档量程，各档量程上并列有分贝数(dB)，可用于电平测量，被测电压的频率范围为20Hz—1MHz，输入阻抗大于1MΩ。
图一毫伏表的外形，图二是毫伏表的实物图，它与普通万用表有些相似，由表头、刻度面板和量程转换开关等组成，不同的是它的输入线不用万用表那样的两支表笔，而用同轴屏蔽电缆，电缆的外层是接地线，其目的是为了减小外来感应电压的影响，电缆端接有两个鳄鱼夹子，用来作输入接线端。
毫伏表的背面连着220V的工作电源线，使用220V交流电降压整流后作为毫伏表的电源。
图三为毫伏表的刻度面板，共有三条刻度线，第一、二条刻度是用来观察电压值指示数，与量程转换开关对应起来时，标有0—10的第一条刻度适用于0.1、1、10量程档位，标有0—3的第二条刘度适用于0.3、3、30、300量程档位，如量程开关指在0.1档位时，用第一条制度读数，满度10读作0.1V，其余刻度均按比例缩小，若指针指在刻度6处，即读作0.06V(60mV)，如量程开关指在0.3V档位时，用第二条刻度读数，满度3读作0.3V，其余刻度也均按比例缩小，毫伏表的第三条刻度线用来表示测量电平的分贝值，它的读数与上述电压读数不同，是以表针指示的分贝读数与量程开关所指的分贝数的代数和来表示读数的，如量程开+10dB(3V)，表针指在一2dB处，则被测电平值为+10dB+(一2dB)＝8dB。
毫伏表在使用前应垂直放置，因为测量精度以表面垂直放置为准。
在未接通电源的情况下先进行机械调零。
方法是用螺丝刀调节表头上的机械零位螺丝，使表针指准零位。
再将两个输入接线端(鳄鱼夹)短路连接后，接通220V工作电源。
预热数分钟，使仪表达到稳定工作状态。
然后进行调零，将量程转换开关置于所需测量的范围，调节靠左面中间的调零旋钮，使表针指向零位。
这时可将两个输入接线端断开，按入被测电路，便可进行测量。
在使用中每当变换量程后应重新进行调零。
实验1.11.1 示波器的使用示波器的使用示波器是一种用途十分广泛的电子测量仪器。
它能把电信号变换成看得见的图像，便于人们研究电信号的变化过程。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、幅度等等。
示波器分模拟式和数字式两种。
模拟示波器的显示装置是电子管，而数字示波器的核心是高速微处理器。
数字示波器功能强，能存储波形，目前正在取代模拟示波器。
但模拟实验所用的GOS-60为模拟示波器。
示波器很重要的一个技术参数是信号带宽信号带宽信号带宽，即测量信号的频带宽度。
GOS-60能测试的波形的最高频率为20MHz 。
相同功能的示波器，带宽越高，价格也越贵。
1. 示波器的基本结构及原理此部分参看实验指导书第3到第5页。
2.2.示波器的面板示波器的面板示波器的操作主要就是调节其面板上的各种按键和旋钮，使屏幕出现清晰稳定的信号波形。
示波器不论什么样的，其面板是有共性的，学习时主要是掌握这些共性的东西，要记住英文名。
图1.1 示波器左下方面板图1.1中，左侧起为：CAL 校准信号、INTEN 辉度调节旋钮、FOCUS 聚焦调节旋钮、TRACE ROCATION 轨迹旋转（当水平轨迹与刻度线不平行时，用螺丝刀调整）、POWER 按键。
示波器一般都自带一个内部的校准信号 “CAL ”输出，该校准信号的幅度、周期是已知并且是固定不变的，一般是频率为1KHz ，峰峰值V P-P 为2V 的方波信号。
用它可以判断示波器自身工作是否正常。
图1.2 示波器右侧上方面板图1.2的左侧HORIZONTAL水平方向区域，调整波形的X轴参数。
常用的为：POSITION水平位置旋钮TIME/DIV扫描时间旋钮：表示显示屏上水平一大格（即1cm）对应的时间间隔×10 MAG按键：按下，信号水平方向放大10倍SWP. V AR.扫描微调校准旋钮：测量信号周期频率时，要顺时针拧到底。
实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。
2．掌握毫伏表的使用方法。
3．了解毫伏表的工作频率极限。
4．学会毫伏表使用前的调零和校正。
二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。
核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。
它主要由外围电路、双积分A／D转换器及显示器组成。
其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。
（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。
把基本量程为200mV的量程扩展为五量程的直流电压挡。
图中斜线区是导电橡胶，起连接作用。
图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。
由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。
图中，C1为输入电容。
VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。
R21是为防止放大器输入端出现直流分量而设计的直流通道。
VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。
运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。
经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
交流毫伏表使用说明SG2171交流毫伏表使用说明与LM2100系列交流毫伏表使用说明一、使用特征1.1 测量精度高，频率特性好5Hz~2MHz1.2 测量电压范围广：（30uV~100V）二、技术指标2.1通道：单2.2表头指针：黑色指示通道的值2.3刻度值：正弦波有效值1V=0dB值，1mW=0dBm值2.4电压量程：12级，300uV~100V2.5分贝量程：－70dB~＋40 dB2.6电压误差：1KHz为基准，满度≤±3%2.7频率响应：20Hz~200KHz，≤±3%5Hz~20Hz，200KHz~2MHz，≤±10%2.8输入阻抗：1MΩ2.9输入容抗：50PF2.10最大输入电压DC+ACp-p：300V，300uV~1V量程500V，3V~100V量程2.11输出电压：0.1V ±10%，1KHz2.12输出电压频响：5 Hz~2MHz，±3%参照1KHz无负载2.13电源电压：~200V，50Hz三、使用注意事项3.1不可将物体放置在交流毫伏表上，注意不要堵塞仪器通风孔。
3.2仪器不可遭到强烈的撞击。
3.3不可将导线或针插进通风孔。
3.4不可将烙铁放在仪器框架或表面。
3.5不可将磁铁靠近表头。
3.6使用之前的检查步骤：3.6.1检查表针：检查表针是否指在机械零点，如有偏差，请将其调至机械零点。
3.6.2检查量程旋钮是否指在最大量程处，如有偏差，请将其调至最大量程处。
3.6.3检查电压，在接通电源之前应检查电源电压。
3.7操作注意：输入电压不可高于规定的最大输入电压四、面板操作键作用说明（以下4.1~4..6对应附图(1)~(6)）4.1电源开关将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关，以接通电源。
4.2显示窗口：表头指示输入信号的幅度。
对于SG2172，黑色指针指示。
4.3零点调节：开机前，如表头指针不在机械零点处，请将其调节至零点。
电子电压表(毫伏表)的使用方法电子电压表(毫伏表)电子电压表也称为毫伏表，其频带可达几Hz～几GHz，被测电压范围从零几u V～lkV，内阻可大于lM Ω，故电子电压表被广泛用于测量高频、高阻电子电路的交流电压。
值得指出的是，万用表交流电压档的频率特性差(一般为45～1000Hz)，内阻低(一般几kΩ～几十k Ω)，故一般只用于工频测量。

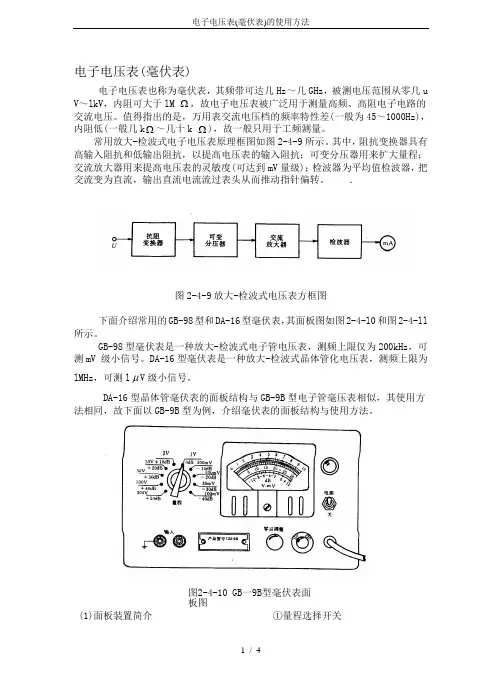

常用放大-检波式电子电压表原理框图如图2-4-9所示。
其中，阻抗变换器具有高输入阻抗和低输出阻抗，以提高电压表的输入阻抗；可变分压器用来扩大量程；交流放大器用来提高电压表的灵敏度(可达到mV量级)；检波器为平均值检波器，把交流变为直流，输出直流电流流过表头从而推动指针偏转。
．图2-4-9放大-检波式电压表方框图下面介绍常用的GB-98型和DA-16型毫伏表，其面板图如图2-4-l0和图2-4-ll 所示。
GB-98型毫伏表是一种放大-检波式电子管电压表，测频上限仅为200kHz，可测mV 级小信号。
DA-16型毫伏表是一种放大-检波式晶体管化电压表，测频上限为lMHz，可测lμV级小信号。
DA-16型晶体管毫伏表的面板结构与GB-9B型电子管毫压表相似，其使用方法相同，故下面以GB-9B型为例，介绍毫伏表的面板结构与使用方法。
图2-4-10 GB一9B型毫伏表面板图(1)面板装置简介①量程选择开关电子电压表(毫伏表)的使用方法 10mV～300V共l0档。
②表盘级表盘上有三条刻度线供读数用：第一条刻度线(0～10)：是lomV、100mV、1V、10V、100V五档量程时的读数刻度。
第二条刻度线(0～30)：是30mV、300mV、3V、30V、300V五档量程时的读数刻度。
第三条刻度线(-12～+2)：是作电平表用时的分贝读数刻度。
③输入被测电压由此输入机内。
④零头调整调表头零点用。
此外还有电源开关、指示灯等。
(2)使用方法①选择量程图2-4-11 DA-16型毫伏表面板按被测量大小选择合适的量程；若不知道被测量的大小时，可从大量程开始逐步减小到指针有指示为止。
交流毫伏表的主要用途,使用条件和范围
毫伏表是一种用于测量电压的仪器，通常用于低压电路测量。
它的主要用途是测量电路中的电压，以便确定电路的工作状态和性能。
使用条件和范围包括：
1. 输入电压范围：毫伏表通常适用于低电压电路，其输入电压范围一般为毫伏到几百伏。
2. 测量精度：毫伏表的测量精度通常较高，一般为0.1%~1%左右。
3. 接口类型：毫伏表通常有多种接口类型，包括插针式、夹式、螺纹式等，可以根据不同的需要选择接口类型。
4. 结构形式：毫伏表可以有数字显示、指针式显示等不同的结构形式。
5. 适用场合：毫伏表适用于实验室、工厂、医院等不同场合的电路测试和实验。
总之，毫伏表是一种非常常用的电路测量仪器，其使用条件和范围相对广泛，可以帮助用户快速、准确地测量低压电路中的电压，对于电路的维护和管理非常有帮助。
AS2294D双通道晶体管交流毫伏表的使用图交流毫伏表交流毫伏表使用方法（1）放置：晶体管毫伏表使用时应垂直放置，待测信号通过信号线经输入插座进入晶体管毫伏表。
（2）通电：加入测量信号，接通电源。
为保证性能稳定，可预热10分钟后使用。
（3）选择合适量程：毫伏表开机后量程自动位于最大档，根据信号大小逐渐减小量程。
为了减少测量误差，应使表头指针指在电表满刻度的1/3以上区域。
（4）读数：10V，1V，0.1V，10mV，1mV量程时，读数看表头中满刻度为10的表盘；当选30V，3V，0.3V，30mV，3mV量程时，读数看表头中满刻度为3的表盘。
例如：当选用0.3V的挡位，读数时看满刻度为3的表盘，若此时指针指在1的位置上，则实际测量电压为有效值0.1V。
（5）异步工作方式：AS2294D毫伏表是由两个电压表组成的，因此在异步工作时是两个独立的电压表，也就是说可作为两台单独电压表使用，一般用于测量两个电压量程相差比较大的情况，如测量放大器增益，可用异步工作状态。
（6）同步工作方式：AS2294D晶体管毫伏表同步工作时，可由一个通道量程控制旋钮同时控制两个通道的量程，适用于立体声或者二路相同放大特性的放大器。
（7）放大输出功能：AS2294D晶体管毫伏表具有输出功能，因此可作为两个独立的放大器使用。
当300μV量程输入时，该仪器具有316倍的放大（即50dB）；当1mV量程档时，具有100倍放大（即40dB）；当3mV量程档时，具有31.6倍放大（即30dB）；当10mV量程档时，具有10倍放大（即20dB）；当30mV量程档时，具有3.16倍放大（即10dB）。
（8）浮置功能：① 在音频信号传输中，有时需要平衡传输，此时测量其电平时，不能采用接地形式，需要浮置测量。
② 在测量BTL放大器时（如大功率BTL功放），输出两端任一端都不能接地，否则将会引起测量不准甚至烧坏功放，这时宜采用浮置方式测量。
③ 某些需要防止地线干扰的放大器或带有直流电压输出的端子及元器件二端电压的在线测试等均可采用浮置方式测量，以避免由于公共接地带来的干扰或短路。
毫伏表操作规程毫伏表是一种用于测量电压的仪器，其精度高、灵敏度好，被广泛用于电子实验、电器维修、电路调试等领域。
为保证正确、安全地使用毫伏表，我们需要遵循以下操作规程。
1. 检查准备在使用毫伏表之前，我们需要对其进行检查，确保其符合使用的要求。
1.1 检查毫伏表型号和量程毫伏表应该使用与被测电路相对应的量程和型号。
1.2 检查插头毫伏表的插头应该与被测电路的插座相匹配，且接触良好。
1.3 检查表头毫伏表表头应该清洁无尘，表盘指针应该在“0”刻度处。
2. 接线连接在使用毫伏表进行测量之前，我们需要正确地接线连接，以确保测量的准确性和安全性。
2.1 测量直流电压时的接线连接方法•将毫伏表的红表笔接到被测电路的正极（或电源输出端），黑表笔接到被测电路的负极（或地线）。
•测量直流电压时，应该选择恰当的量程。
如果不清楚被测电路的电压范围，应该从最高量程开始测量，逐个量程排查。
2.2 测量交流电压时的接线连接方法•将毫伏表的红表笔插入交流电路的“相线”，黑表笔插入交流电路的“零线”。
2.3 测量电阻时的接线连接方法•将毫伏表断电，将其转换到电阻量程档位，红、黑表笔分别接到被测电阻两端。
3. 操作指南在正确接线连接之后，我们需要按照以下操作指南进行操作，以保证测量的准确性和安全性。
3.1 示数稳定在进行毫伏表测量之前，应该等待毫伏表示数稳定，以确保测量的准确性。
3.2 注意量程切换在测量过程中，如果发现测量数值超出了当前量程，应立即进行量程切换，并重新等待测量示数稳定。
3.3 防止超负荷测量在测量时应注意防止超负荷测量，以免损坏毫伏表或被测件。
3.4 防止短路在进行毫伏表测量时，应当避免短路情况的发生，以免损坏被测件或毫伏表本身。
3.5 避免机械震动在进行毫伏表测量时，应当避免机械震动等外力干扰。
3.6 测量之后的处理在测量结束后，应将毫伏表恢复到待机状态，并及时将表头清洁干净。
4. 注意事项为了确保使用毫伏表的安全性和测量准确性，我们需要注意以下事项：•不要让毫伏表处于过高或过低的电压范围内，以免损坏或危及人身安全。
实验二数字式交流毫伏表姓名：111 学号：10071201xx班级：电信10-2 时间：2011年9月28日地点：物理楼211一、实验目的1、了解交流毫伏表的操作方法。
2、了解交流毫伏表的工作原理。
3、了解电压表的工作特性。
4、了解真有效值的交直电平转换特性，根据测量信号幅度的有效值，用数码管进行观察。
5、了解用交流电压表并辅以其他仪器如频率计等测绘滤波器的频谱特性图。
二、实验内容1、测量信号幅度的有效值，用数码管进行观察。
2、测量不同幅度的信号，采用不同的档位。
3、可以测试本实验箱中交流信号的幅度主要应用到“点频法测滤波器的特性”中。
三、实验仪器1、20M双踪滤波器一台。
2、信号与系统实验箱。
四、实验原理由于平均值转换器的精度不是很高，所以近代高精度DMM很少再采用这种技术，而代之发展并广泛采用的是真有效值转化器。
真有效值转化器输出的直流电压，线性的正比于被测各种波形的有效值，基本上不受输入波形失真度的影响。
真有效值交直流转换器有热点式和运算式等几种形式。
我们在此介绍的只要是采用运算式。
其运算式方程是一个均方程式：U==我们采用的是美国AD公司研制的集成有效值转换器AD637，它是一种按隐含运算式而设计的AD芯片，精度优于0.1%，是当前国际集成真有效值转换器性能较好的一种。
AD637由绝对值电路、平方/放大器、低通滤波/放大器和缓冲放大器组成。
出入电压通过绝对值电路转换成单极性电流，加至平方/除法器的一种输入端，在经过低通滤波/放大器，最终在AD637的9脚输出直流电平。
五、实验测试点说明1、测试点分别为：“输入”（孔和测试钩）：用于待测信号的输入；“GND”：与实验箱的地相连。
2、调节点分别为：“S1”：此模块的电源开关。
“200mV”：用于测试有效值为200mV内的信号。
“2V”：用于测试有效值为2V内的信号。
“20V”：用于测试有效值为20V内的有效值。
“SK101”“SK102”：当测试毫伏级信号有效值，两开关同时打到上端，测其它档位，两开关同时打到下端。
交流毫伏表使用说明
常用的单通道晶体管毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。
交流测量范围是100mV～300V、5Hz～2MHz，共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档。
现将其基本使用方法介绍如下：
1、开机前的准备工作：
（1）将通道输入端测试探头上的红、黑色鳄鱼夹短接；
（2）将量程开关选最高量程（300V）。
2、操作步骤：
（1）接通220V电源，按下电源开关，电源指示灯亮，仪器立刻工作。
为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常；
（2）将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端），观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压甚小，且毫伏表量程选得过高，此时用递减法由高量程向低量程变换，直到表头指针指到满刻度的2/3左右即可；
（3）准确读数。
表头刻度盘上共刻有四条刻度。
第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝值的刻度。
当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）。
例如：将量程开关置“1V”档，就从第一条刻度读数。
若指针指的数字是在第一条刻度的0.7”处，其实际测量值为0.7V；若量程开关置“3V”档，就从第二条刻度读数。
若指针指在第二条刻度的“2”处，其实际测量值为2V。
以上举例说明，当量程开关选在哪个档位，比如，1V档位，此时毫伏表可以测量外电路中电压的范围是0～1V，满刻度的最大值也就是1V。
当用该仪表去测量外电路中的电平值时，就从第三、四条刻度读数，读数方法是，量程数加上指针指示值，等于实际测量值。
3、注意事项：
（1）仪器在通电之前，一定要将输入电缆的红黑鳄鱼夹相互短接。
防止仪器在通电时因外界干扰信号通过输入电缆进入电路放大后，再进入表头将表针打弯。
（2）当不知被测电路中电压值大小时，必须首先将毫伏表的量程开关置最高量程，然后根据表针所指的范围，采用递减法合理选档。
（3）若要测量高电压，输入端黑色鳄鱼夹必须接在“地”端
(4).测量前应短路调零。
打开电源开关，将测试线（也称开路电缆）的红黑夹子夹在一起，将量程旋钮旋到1mv量程，指针应指在零位（有的毫伏表可通过面板上的调零电位器进行调零，凡面板无调零电位器的，内部设置的调零电位器已调好）。
若指针不指在零位，应检查测试线是否断路或接触不良，应更换测试线。
(5).交流毫伏表灵敏度较高，打开电源后，在较低量程时由于干扰信号（感应信号）的作用，指针会发生偏转，称为自起现象。
所以在不测试信号时应将量程旋钮旋到较高量程档，以防打弯指针。
(6).交流毫伏表接入被测电路时，其地端（黑夹子）应始终接在电路的地上（成为公共接地），以防干扰。
(7).交流毫伏表表盘刻度分为0—1和0—3两种刻度，量程旋钮切换量程分为逢一量程（1mv、10mv、0.1v……）和逢三量程（3mv、30mv、0.3v……），凡逢一的量程直接在0—1刻度线上读取数据，凡逢三的量程直接在0—3刻度线上读取数据，单位为该量程的单位，无需换算。
(8).使用前应先检查量程旋钮与量程标记是否一致，若错位会产生读数错误。
(9).交流毫伏表只能用来测量正弦交流信号的有效值，若测量非正弦交流信号要经过换算
(10).注意：不可用万用表的交流电压档代替交流毫伏表测量交流电压（万用表内阻较低，用于测量50Hz左右的工频电压）。
1、如何读数（假设指针指向上圈0.5的位置，量程选在10V）
步骤：
利用测量换算公式测量值=（指针读数/满量程读数）*选择的量程
指针读数为0.5
满量程读数取1.0（采用上圈刻度满量程读数取1.0，采用下圈刻度满量程读数取3.0）
选择的量程为10V
利用公式代入，得测量信号有效值为5V
2、如何选择刻度
刻度的选择取决于你所选的量程。
选择的量程是10的倍数的（如1V、10V、100V 等）读数的时候看上圈的刻度，选择的量程是3的倍数的（如3V、30V、300V 等）读数的时候看下圈的刻度。
这样做的目的是为了在利用测量换算公式的时候能够计算方便，减小误差。
3、如何测量信号的有效值:步骤
将2中的量程打在30V上
将信号接入3中
观察指针位置，使指针位置基本在刻度盘的中间位置，否则减小量程再观察。
根据指针读数换算测量值。
4、如何利用交流毫伏表测量正弦波、方波、三角波有效值
对正弦波而言，测量值就是其有效值
对方波、三角波，利用交流毫伏表得到的测量值并不是其有效值，但是可以根据该值换算得到其有效值。
有效值换算公式有效值= 测量值* 0.9 *波形系数
方波波形系数为1，三角波波形系数为1.15。
