交流毫伏表使用说明

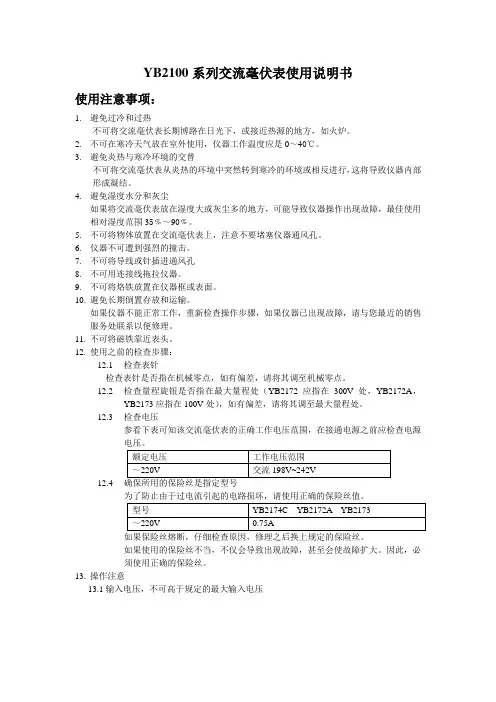

YB2100系列交流毫伏表使用说明书使用注意事项：1.避免过冷和过热不可将交流毫伏表长期博路在日光下，或接近热源的地方，如火炉。

2.不可在寒冷天气放在室外使用，仪器工作温度应是0～40℃。

3.避免炎热与寒冷环境的交替不可将交流毫伏表从炎热的环境中突然转到寒冷的环境或相反进行，这将导致仪器内部形成凝结。

4.避免湿度水分和灰尘如果将交流毫伏表放在湿度大或灰尘多的地方，可能导致仪器操作出现故障，最佳使用相对湿度范围35﹪～90﹪。

5.不可将物体放置在交流毫伏表上，注意不要堵塞仪器通风孔。

6.仪器不可遭到强烈的撞击。

7.不可将导线或针插进通风孔8.不可用连接线拖拉仪器。

9.不可将烙铁放置在仪器框或表面。

10.避免长期倒置存放和运输。

如果仪器不能正常工作，重新检查操作步骤，如果仪器已出现故障，请与您最近的销售服务处联系以便修理。

11.不可将磁铁靠近表头。

12.使用之前的检查步骤：12.1检查表针检查表针是否指在机械零点，如有偏差，请将其调至机械零点。

12.2检查量程旋钮是否指在最大量程处（YB2172应指在300V处，YB2172A，YB2173应指在100V处），如有偏差，请将其调至最大量程处。

12.3检查电压参看下表可知该交流毫伏表的正确工作电压范围，在接通电源之前应检查电源12.4如果使用的保险丝不当，不仅会导致出现故障，甚至会使故障扩大。

因此，必须使用正确的保险丝。

13.操作注意13.1输入电压，不可高于规定的最大输入电压基本操作方法打开电源开关首先检查输入的电压，将电源线插入后面板上的交流插孔，如下表所示，设定各个控制键：5.1将输入信号由输入端口（INPUT）送入交流毫伏表5.2调节量程旋钮，使表头指针位置在大于或多呢关于满度的1/3处。

5.3将交流毫伏表的输出用探头送入示波器的输入端，当表针指示位于满刻度时，其输出应满足指标。

5.4YB2173将方式开关（MODE）按入，将两个交流信号分别送入交流毫伏表的两个输入端，调节CH1量程旋钮，两只指针分别指示两个信号的交流有效值。

序 言尊敬的用户：您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。

如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。

目 录项 目 页一、 简 介二、 开箱检查三、 概述1.概述2.技术指标3.使用注意事项四、 面板操作说明1.前面板操作说明2.后面板操作说明3.基本操作说明五、 联机功能（UT632）六、 保养与维修1.保养与维修2.保修2 2 2 2 2 3 4 4 5 6 6 6 6 61一、简 介感谢您购买我公司的产品！为了确保您正确使用本仪器，获得最佳的测试性能，建议在使用本仪器前详细阅读本说明书。

阅毕，请保存好说明书。

该毫伏表是根据严格的质量控制标准生产，对元器件进行全面筛选老化，且通过了一系列的性能测试，环境测试及安规测试，保证你放心安全地使用。

在规定的工作环境中能够处于最佳工作状态。

二、开箱检查检查产品的外观是否有破损、刮伤等。

包装箱的内容如下所述。

如果内容不符或者仪器有损坏，请与本公司最近的销售服务处联系。

提供标准零部件如下：UT630双路数字交流毫伏表 1台三芯电源线 1根说明本 1本保险丝0. 5A 2只Q9双夹线 2根上位机安装光碟（UT632） 1张USB标准打印机线（UT632） 2根三、概 述1.概述UT630双通道数显交流毫伏表分为 UT631、UT632 （带数据传输）两种型号，此系列毫伏表具有测量电压频率范围宽，输入阻抗高（≥10ΜΩ），电压测量范围宽，分辨率高（1μV）且测量精度高的优点。

可广泛应用于工厂、试验室、科研单位、部队及学校。

2.技术指标1）测量电压范围：400μV~400V，分辨率1μV，四位 LCD数显，最大显示4040。

分六个量程：4mV、40mV、400mV、4V、40V、400V。

•面板及操作说明1. 表盘及指针指示所测交流电压有效值2. 电源开关3. 电源指示灯拨动电源开关2,电源指示灯亮。

4. 量程档位开关用于选择不冋的测量量程。

5. 输入端输入待测信号6. 校正调零用于交流毫伏表的调零附录四交流毫伏表的使用说明交流毫伏表用来测量正弦交流电压，电表指针指示的为正弦电压有效值。

•技术特性1. 测量电压范围：100 V〜300V。

测量为：1、3、10、30、100、300mV、1、3、10、30、300V 共 ^一档。

2. 测量电平范围：—72dB〜+ 32dB （阻抗600 Q ）3. 被测电压频率范围：20Hz〜1MHz4. 固有误差：v±3%（基准频率1kHz ）5. 频率影响误差：100Hz〜100kHz v±3%; 20Hz〜1MHz v±5%6. 工作误差极限：v±8 %7. 输入阻抗：1kHz时，输入电阻大于1M Q ;输入电容在1mV〜0.3V各档约为70PF, 1V〜300V各档约为50PF。

.使用方法1. 准备将交流毫伏表垂直放置（面板与台面垂直），接通电源，输入线短接，指针摆动数次至稳定后，调节校正调零旋钮，使指针停在“0”位置，即可进行测量。

2. 根据信号幅度大小转动量程开关，选择合适的测量量程。

然后输入被测信号，从表盘读数。

四•注意事项1. 尽量避免输入过载，否则容易损坏毫伏表。

2. 所测交流电压中所含的直流分量不得大于300V。

3.3. 由于仪表灵敏度较高，使用时必须正确选择地点，以免造成测试错误。

交流毫伏表的使用方法
毫伏表是一种用来测量电路中电压的仪器，通常用于电子电路的调试和故障排查。

以下是毫伏表的使用方法：
1.首先，将毫伏表的选择旋钮（通常在表头或底部）设置为“毫伏”档位。

2.接下来，将红色测量线夹在待测电路的正极点上，将黑色测量线夹在负极点上。

3.打开电路，让电流流过毫伏表，记录读数。

如果电路中没有电流流动，则读数为零。

4.如果需要测量直流电源的电压，可以选择直流电压（DCV）档位，重复步骤2和3。

5.如果需要测量交流电源的电压，可以选择交流电压（ACV）档位，重复步骤2和3。

6.在使用过程中，需要注意毫伏表的量程范围，避免超过表的极限值。

7.在测量结束后，需要将毫伏表选择旋钮调回“关”档位，避免浪费电池和损坏表头。

需要注意的是，毫伏表操作需要谨慎，避免短路或其他意外情况发生，同时需要使用适当的保护设备和工具，确保自身安全和电路正常运行。

一、万用表使用方法：操作前注意事项：（1）将ON/OFF开关置于ON位置，检查9V电池，如果电池电压不足，需要更换电池，否则按一下步骤操作。

（2）测试笔插孔旁边的“警告”符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。

（3）测试之前，功能开关应置于你所需要的量程。

1、直流电压测量1．将红表笔插入V/Ω插孔，黑表笔插入COM插孔。

2．将功能量程开关置于“—V”量程范围，并将测试笔连接到待测电源或负载上，∙∙∙红表笔所接端的极性将同时显示于显示器上。

2、交流电压侧量1．将红表笔插入V/Ω插孔，黑表笔插入COM插孔。

2．将功能量程开关置于V~量程范围，并将测试笔连接到待测电源或负载上。

3、直流电流测量1．将黑表笔插入COM插孔，当被测电流不超过200mA时，红表笔插入mA插孔，如果被测电流在200mA和20A之间，则将红表笔插入10A插孔。

2．将功能量程开关置于所需的“直流电流”量程位置，并将测试表笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

4、交流电流的测量1．将黑表笔插入COM插孔，当被测电流不超过200mA时，红表笔插入mA插孔，如果被测电流在200mA和20A之间，则将红表笔插入10A插孔。

2．将功能量程开关置于所需的A~量程位置，并将测试表笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

5、电阻测量1．将黑表笔插入COM插孔，红表笔插入V/Ω插孔。

2．将功能量程开关置于Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。

6、晶体管hFE测试1．将功能量程开关置于hFE位置。

2．判断被测晶体管是PNP还是NPN型，将基极、发射极和集电极分别插入面板上晶体管测试插座的相应孔内。

3．显示器上读取hFE的近似值。

测试条件为：Ib=10μA、Vce=2.8V。

7、二极管测试及蜂鸣器的连接性测试1COM插孔，红表笔插入V/Ω（红表笔极性为“＋”）将功能量程开关置于♬”档，并将表笔连接到待测二极管，读数为被测二极管正向压降的近似值。

实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。

2．掌握毫伏表的使用方法。

3．了解毫伏表的工作频率极限。

4．学会毫伏表使用前的调零和校正。

二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。

核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。

它主要由外围电路、双积分A／D转换器及显示器组成。

其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。

（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。

把基本量程为200mV的量程扩展为五量程的直流电压挡。

图中斜线区是导电橡胶，起连接作用。

图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。

由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。

图中，C1为输入电容。

VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。

R21是为防止放大器输入端出现直流分量而设计的直流通道。

VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。

运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。

经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。

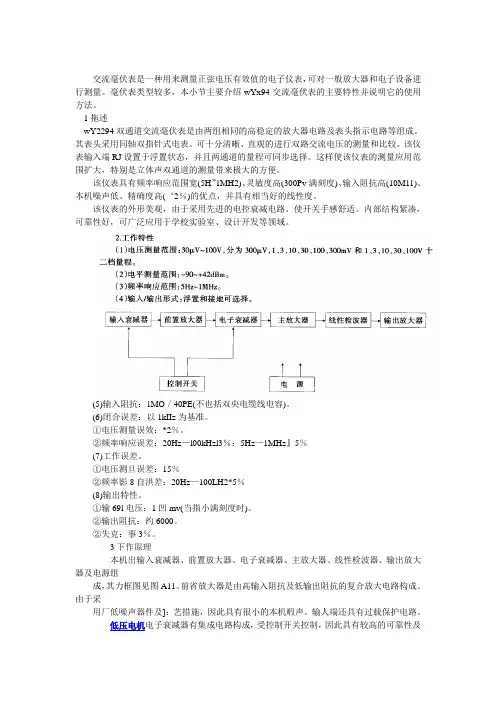

交流毫伏表是一种用来测量正弦电压有效值的电子仪表，可对一般放大器和电子设备进行测量。

毫伏表类型较多，本小节主要介绍wYx94交流毫伏表的主要特性并说明它的使用方法。

1拖述wY2294双通道交流毫伏表是由两组相同的高稳定的放大器电路及表头指示电路等组成。

其表头采用同轴双指针式电表。

可十分清晰、直观的进行双路交流电压的测量和比较。

该仪表输入端RJ设置于浮置状态，并且两通道的量程可同步选择。

这样使该仪表的测量应用范围扩大，特别是立体声双通道的测量带来极大的方便。

该仪表具有频率响应范围宽(5H”1MH2)、灵敏度高(300Pv满刻度)、输入阻抗高(10M11)、本机噪声低、精确度高(‘2％)的优点，并具有相当好的线性度。

该仪表的外形美观，由于采用先进的电控衰减电路。

使开关手感舒适。

内部结构紧凑，可靠性好，可广泛应用于学校实验室、设计开发等领域。

(5)输入阻抗：1MO／40PE(不也括双央电缆线电容)。

(6)闭合误差：以1kIIz为基准。

①电压测量误效：*2％。

②频率响应误差：20Hz—l00kHzl3％；5Hz—1MHz』5％(7)工作误差。

①电压测旦误差：15％②频率影8自洪差：20Hz—100LH2*5％(8)输出特性。

①输69l电压：1凹mv(当指小满刻度时)。

②输出阻抗：约6000。

②失克：事3％。

3下作原理本机出输入衰减器、前置放大器、电子衰减器、主放大器、线性检波器、输出放大器及电源组成，其力框图见图A11。

前省放大器是由高输入阻抗及低输出阻抗的复合放大电路构成。

由于采用厂低噪声器件及]：艺措施，因此具有很小的本机暇声。

输人端还具有过载保护电路。

低压电机电子衰减器有集成电路构成，受控制开关控制，因此具有较高的可靠性及长期的稳定性。

主放大器内几级觅带低噪声、尤相移放大电器电路组成，由于采用深度负反馈，因此电路稳定可靠。

线性检波电路是一个觅带线性检波咆路v由于采用了特殊电路，使检波线性达到理想线性化。

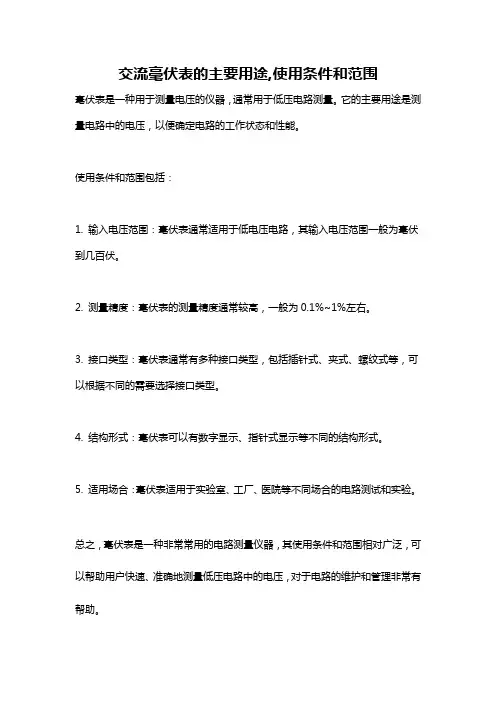

交流毫伏表的主要用途,使用条件和范围
毫伏表是一种用于测量电压的仪器，通常用于低压电路测量。

它的主要用途是测量电路中的电压，以便确定电路的工作状态和性能。

使用条件和范围包括：
1. 输入电压范围：毫伏表通常适用于低电压电路，其输入电压范围一般为毫伏到几百伏。

2. 测量精度：毫伏表的测量精度通常较高，一般为0.1%~1%左右。

3. 接口类型：毫伏表通常有多种接口类型，包括插针式、夹式、螺纹式等，可以根据不同的需要选择接口类型。

4. 结构形式：毫伏表可以有数字显示、指针式显示等不同的结构形式。

5. 适用场合：毫伏表适用于实验室、工厂、医院等不同场合的电路测试和实验。

总之，毫伏表是一种非常常用的电路测量仪器，其使用条件和范围相对广泛，可以帮助用户快速、准确地测量低压电路中的电压，对于电路的维护和管理非常有帮助。

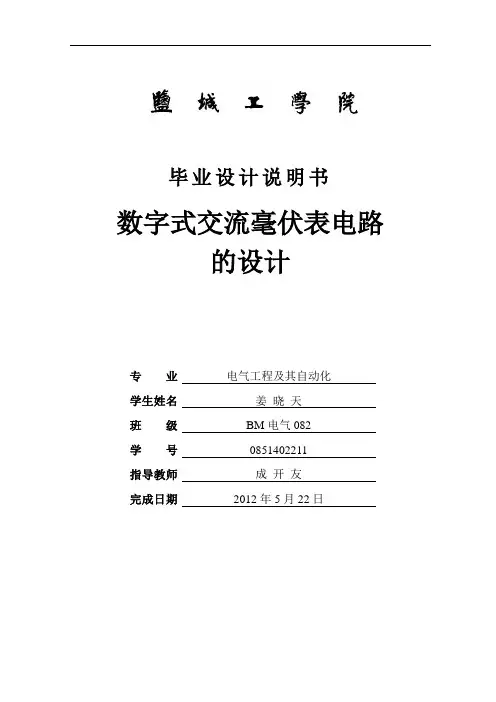

毕业设计说明书数字式交流毫伏表电路的设计专业电气工程及其自动化学生姓名姜晓天班级BM电气082学号0851402211指导教师成开友完成日期2012年5月22日数字式交流毫伏表电路的设计摘要：当今社会是数字化的社会，是数字集成电路广泛应用的社会。

数字集成电路本身在不断地进行更新换代。

它由早期的电子管、晶体管、小中规模集成电路，发展到超大规模集成电路(VLSIC)以及许多具有特定功能的专用集成电路。

本文设计的电路分为模拟和数字两个部分，具有量程自动转换功能。

输入信号经过输入通道进入放大器部分，经过放大后，由AC/DC转换电路转换为与交流电压有效值相等的直流电压。

该直流电压经过V/F转换电路输出相应的频率量，然后计数器部分在秒脉冲的控制下进行技术测量，最后显示出读数，从而完成电压的测量。

本文所设计的数字式交流毫伏表的显著特点是测量范围宽，可测范围在500V 以下，最大分辨率为0.01mV，且可以实现量程自动转换，操作简单，使用方便。

电压表还具有在一定测量范围内自动选择量程的功能，从而可以快速，方便，准确地测量电压。

关键词：A/D转换；V/F转换；量程自动转换；计数器Digital AC millivoltmeter circuit designAbstract:Today's society is the digital society , the society of a wide range of applications of digital integrated circuits . Digital integrated circuits constantly upgrading . By the early tubes, transistors , small - scale integrated circuits developed to ultra - LSI ( VLSIC ) as well as many ASIC has a specific function .In this paper, the design of the circuit is divided into analog and digital two parts , with a range automatic conversion . After the input channel , the input signal into the amplifier section, after amplification by AC / DC converter circuit to convert the DC voltage equal to the AC voltage rms . The output frequency of the DC voltage conversion circuit through the V / F , then the counter part of the second pulse control techniques to measure , and finally show the reading , thus completing the measurement of the voltage .Designed digital AC millivoltmeter notable feature is the wide measuring range can be measured in the range below 500V , the maximum resolution of 0.01mV , and can realize automatic range conversion , simple operation, easy to use . The voltmeter also has automatically selected range in a certain measuring range of functions , which can be fast , convenient and accurate measurement of voltage .Key Words: A / D converter ; V / F conversion ; automatic conversion range ; counter盐城工学院本科生毕业设计说明书( 2012)目录1.概述 (1)2. 设计总体方案 (2)3.模拟部分设计 (2)3.1 输入通道的设计 (2)3.2 反相放大器的设计 (3)3.3A/D 转换部分的设计 (4)4.量程自动转换电路的设计 (6)4.1 模拟比较器 (6)4.2 量程寄存器 (8)4.3 量程开关 (10)4.4 译码器 (11)5. 数字部分 (15)5.1 V/F转换器AD650 (15)5.2 计数器74LS90 (17)5.3 锁存器74LS273 (18)5.4 秒脉冲发生器 (19)5.4 控制电路 (21)6. 译码显示部分 (23)7. 电源部分 (24)8. 结束语 (26)致谢 (27)附录 (29)附录1：程序清单 ............................................................................................... 错误！未定义书签。

AS2294D双通道晶体管交流毫伏表的使用图交流毫伏表交流毫伏表使用方法（1）放置：晶体管毫伏表使用时应垂直放置，待测信号通过信号线经输入插座进入晶体管毫伏表。

（2）通电：加入测量信号，接通电源。

为保证性能稳定，可预热10分钟后使用。

（3）选择合适量程：毫伏表开机后量程自动位于最大档，根据信号大小逐渐减小量程。

为了减少测量误差，应使表头指针指在电表满刻度的1/3以上区域。

（4）读数：10V，1V，0.1V，10mV，1mV量程时，读数看表头中满刻度为10的表盘；当选30V，3V，0.3V，30mV，3mV量程时，读数看表头中满刻度为3的表盘。

例如：当选用0.3V的挡位，读数时看满刻度为3的表盘，若此时指针指在1的位置上，则实际测量电压为有效值0.1V。

（5）异步工作方式：AS2294D毫伏表是由两个电压表组成的，因此在异步工作时是两个独立的电压表，也就是说可作为两台单独电压表使用，一般用于测量两个电压量程相差比较大的情况，如测量放大器增益，可用异步工作状态。

（6）同步工作方式：AS2294D晶体管毫伏表同步工作时，可由一个通道量程控制旋钮同时控制两个通道的量程，适用于立体声或者二路相同放大特性的放大器。

（7）放大输出功能：AS2294D晶体管毫伏表具有输出功能，因此可作为两个独立的放大器使用。

当300μV量程输入时，该仪器具有316倍的放大（即50dB）；当1mV量程档时，具有100倍放大（即40dB）；当3mV量程档时，具有31.6倍放大（即30dB）；当10mV量程档时，具有10倍放大（即20dB）；当30mV量程档时，具有3.16倍放大（即10dB）。

（8）浮置功能：① 在音频信号传输中，有时需要平衡传输，此时测量其电平时，不能采用接地形式，需要浮置测量。

② 在测量BTL放大器时（如大功率BTL功放），输出两端任一端都不能接地，否则将会引起测量不准甚至烧坏功放，这时宜采用浮置方式测量。

③ 某些需要防止地线干扰的放大器或带有直流电压输出的端子及元器件二端电压的在线测试等均可采用浮置方式测量，以避免由于公共接地带来的干扰或短路。

毫伏表操作规程毫伏表是一种用于测量电压的仪器，其精度高、灵敏度好，被广泛用于电子实验、电器维修、电路调试等领域。

为保证正确、安全地使用毫伏表，我们需要遵循以下操作规程。

1. 检查准备在使用毫伏表之前，我们需要对其进行检查，确保其符合使用的要求。

1.1 检查毫伏表型号和量程毫伏表应该使用与被测电路相对应的量程和型号。

1.2 检查插头毫伏表的插头应该与被测电路的插座相匹配，且接触良好。

1.3 检查表头毫伏表表头应该清洁无尘，表盘指针应该在“0”刻度处。

2. 接线连接在使用毫伏表进行测量之前，我们需要正确地接线连接，以确保测量的准确性和安全性。

2.1 测量直流电压时的接线连接方法•将毫伏表的红表笔接到被测电路的正极（或电源输出端），黑表笔接到被测电路的负极（或地线）。

•测量直流电压时，应该选择恰当的量程。

如果不清楚被测电路的电压范围，应该从最高量程开始测量，逐个量程排查。

2.2 测量交流电压时的接线连接方法•将毫伏表的红表笔插入交流电路的“相线”，黑表笔插入交流电路的“零线”。

2.3 测量电阻时的接线连接方法•将毫伏表断电，将其转换到电阻量程档位，红、黑表笔分别接到被测电阻两端。

3. 操作指南在正确接线连接之后，我们需要按照以下操作指南进行操作，以保证测量的准确性和安全性。

3.1 示数稳定在进行毫伏表测量之前，应该等待毫伏表示数稳定，以确保测量的准确性。

3.2 注意量程切换在测量过程中，如果发现测量数值超出了当前量程，应立即进行量程切换，并重新等待测量示数稳定。

3.3 防止超负荷测量在测量时应注意防止超负荷测量，以免损坏毫伏表或被测件。

3.4 防止短路在进行毫伏表测量时，应当避免短路情况的发生，以免损坏被测件或毫伏表本身。

3.5 避免机械震动在进行毫伏表测量时，应当避免机械震动等外力干扰。

3.6 测量之后的处理在测量结束后，应将毫伏表恢复到待机状态，并及时将表头清洁干净。

4. 注意事项为了确保使用毫伏表的安全性和测量准确性，我们需要注意以下事项：•不要让毫伏表处于过高或过低的电压范围内，以免损坏或危及人身安全。

实验二数字式交流毫伏表姓名：111 学号：10071201xx班级：电信10-2 时间：2011年9月28日地点：物理楼211一、实验目的1、了解交流毫伏表的操作方法。

2、了解交流毫伏表的工作原理。

3、了解电压表的工作特性。

4、了解真有效值的交直电平转换特性，根据测量信号幅度的有效值，用数码管进行观察。

5、了解用交流电压表并辅以其他仪器如频率计等测绘滤波器的频谱特性图。

二、实验内容1、测量信号幅度的有效值，用数码管进行观察。

2、测量不同幅度的信号，采用不同的档位。

3、可以测试本实验箱中交流信号的幅度主要应用到“点频法测滤波器的特性”中。

三、实验仪器1、20M双踪滤波器一台。

2、信号与系统实验箱。

四、实验原理由于平均值转换器的精度不是很高，所以近代高精度DMM很少再采用这种技术，而代之发展并广泛采用的是真有效值转化器。

真有效值转化器输出的直流电压，线性的正比于被测各种波形的有效值，基本上不受输入波形失真度的影响。

真有效值交直流转换器有热点式和运算式等几种形式。

我们在此介绍的只要是采用运算式。

其运算式方程是一个均方程式：U==我们采用的是美国AD公司研制的集成有效值转换器AD637，它是一种按隐含运算式而设计的AD芯片，精度优于0.1%，是当前国际集成真有效值转换器性能较好的一种。

AD637由绝对值电路、平方/放大器、低通滤波/放大器和缓冲放大器组成。

出入电压通过绝对值电路转换成单极性电流，加至平方/除法器的一种输入端，在经过低通滤波/放大器，最终在AD637的9脚输出直流电平。

五、实验测试点说明1、测试点分别为：“输入”（孔和测试钩）：用于待测信号的输入；“GND”：与实验箱的地相连。

2、调节点分别为：“S1”：此模块的电源开关。

“200mV”：用于测试有效值为200mV内的信号。

“2V”：用于测试有效值为2V内的信号。

“20V”：用于测试有效值为20V内的有效值。

“SK101”“SK102”：当测试毫伏级信号有效值，两开关同时打到上端，测其它档位，两开关同时打到下端。
