汽车运用技术专业课程标准2022年3月23日汽车车身电气设备检修课程标准一、课程信息课程名称：《汽车车身电气设备检修》学分：5学时：100二、课程性质1.课程性质《汽车车身电气设备检修》课程是汽车运用技术专业针对汽车机电维修工进行岗位能力培养的一门核心课程。
本课程构建于《汽车发动机机械系统维修技术》、《汽车底盘机械系统维修技术》等课程的基础上。
主要培养学生掌握充电指示灯常亮、起动机运转无力、点火系统不点火、照明灯不亮、信号装置失灵、仪表报警装置不正常、电动装置不工作、空调工作不良、汽车电路综合故障等常见故障的诊断、分析及排除的专业能力。
其后续课程为《汽油发动机电控系统维修技术》、《汽车底盘电控系统维修技术》等。
通过本课程的学习使学生掌握汽车车身电气设备检修必须的知识和技能重点培养学生独立排除电气系统常见故障的能力，同时培养学生遵纪守法、诚实．守信、善干沟通与合作的品质。
树立良好的环保、节能、安全和为客户服务的意识。
学生毕业后完全能够胜任汽车电气系统维修以及相关行业的工作。
三、课程目标1. 总体目标本课程以常见车型为实例，系统讲述了汽车电气系统的组成结构、工作原理、电路维修和故障诊断技术，要求学生掌握汽车电气系绞零部件和总成的基本检测与维修技能，掌握汽车电气系统常见故障的诊断方法．能熟练使用电气检测工具及仪器设备，能阅读英文维修资料，及时了解汽车电气的最前沿技术，做到通原理、能诊断、会维修，同时要树立良好的环保、节能、安全和为客户服务的意识。
2. 具体目标表2 课程教学目标与内容设计备注：课程目标中要融入课程育人、课程思政的育人理念。
四、教学方法与手段（1）本课程的实践性较强，教学过程中要积极改进教学方法，按照学生学习的规律和特点，以学生为主体，充分调动学生学习的主动性、积极性。
在课程内容的组织上，建议选择合适的产品作为项目载体，把较难理解的内容融入到相应的项目任务中，深入浅出，理论联系实际，帮助学生理解课程内容。

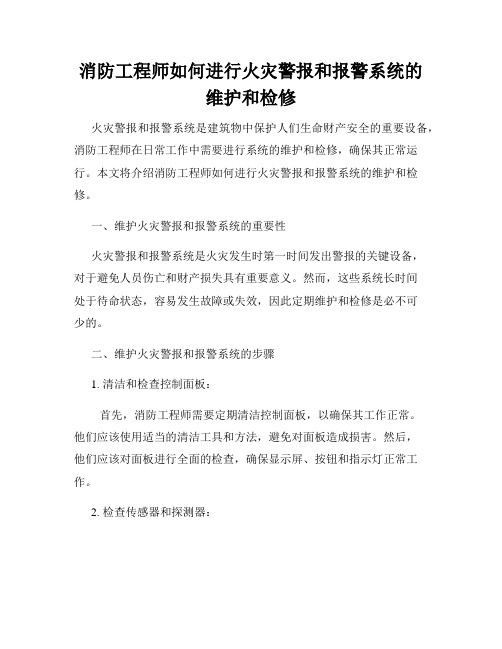

消防工程师如何进行火灾警报和报警系统的维护和检修火灾警报和报警系统是建筑物中保护人们生命财产安全的重要设备，消防工程师在日常工作中需要进行系统的维护和检修，确保其正常运行。
本文将介绍消防工程师如何进行火灾警报和报警系统的维护和检修。
一、维护火灾警报和报警系统的重要性火灾警报和报警系统是火灾发生时第一时间发出警报的关键设备，对于避免人员伤亡和财产损失具有重要意义。
然而，这些系统长时间处于待命状态，容易发生故障或失效，因此定期维护和检修是必不可少的。
二、维护火灾警报和报警系统的步骤1. 清洁和检查控制面板：首先，消防工程师需要定期清洁控制面板，以确保其工作正常。
他们应该使用适当的清洁工具和方法，避免对面板造成损害。
然后，他们应该对面板进行全面的检查，确保显示屏、按钮和指示灯正常工作。
2. 检查传感器和探测器：消防工程师需要检查传感器和探测器是否工作正常，这些设备可以检测到烟雾或温度的变化，并及时发送警报。
他们应该按照制造商的指示进行维护，定期更换电池或传感器。
3. 测试警报音和通信系统：消防工程师应该定期测试警报音和通信系统，确保其正常工作。
他们可以使用测试按钮或模拟警报来检验系统的响应和传输性能。
4. 更新系统软件：随着技术的不断发展，系统软件可能需要定期更新。
消防工程师应该及时了解相关软件更新和安全补丁，并确保系统的软件版本是最新的。
三、火灾警报和报警系统的维护常见问题及解决方法1. 警报音过于响亮或太小：消防工程师可以通过调整控制面板上的音量按钮来解决这个问题。
如果仍然无法解决，可能需要更换警报器。
2. 误报或未报警：这种情况可能是由传感器或探测器故障引起的。
消防工程师应该检查这些设备是否安装正确且正常工作，并及时更换故障设备。
3. 通信故障：如果警报系统无法与消防控制中心或其他设备进行通信，消防工程师应该检查网络连接或通信线路是否出现故障，并进行修复或更换。
4. 软件故障：如果系统软件遇到问题，消防工程师应该与供应商或制造商联系，获取技术支持，并根据其建议进行修复或更新。
管理制度参考范本
仪表维护和修理安全管理标准
撰写人：__________________
部门：__________________
时间：__________________
3.1.1 工作前应了解工艺及设备的运行状态。
3.1.2 拆装一次仪表或元件时，应切断被测介质通路和仪表动力源。
现场操作应有人监护，防止管螺纹或焊缝的断裂。
3.1.3 监控系统或调节系统中仪表参数整定前，应使仪表与受监控设备脱离。
3.2 易燃易爆场所的仪表维修。
3.2.1 不应带电进行仪表开盖检修或调整。
3.2.2 仪表维护时应使用防爆工具。
3.3 仪器仪表导线、电源、电缆检查。
3.3.1 仪表盘（台、箱）以及接线盒等应有接地和密封。
3.3.2 仪表及辅助设备所用熔断丝应符合技术要求。
3.3.3 信号导压管和导线应有端子号，电缆应挂牌。
电源装置铭牌应齐全鲜明。
3.4监控、联锁和报警系统仪表。
3.4.1 用于监控、联锁的报警系统仪表及开关等不应随意拆除或短接。
3.4.2 报警仪表的试验、复位、消音、记忆以及音调区别等功能应完好。
3.4.3 仪表系统所属电磁阀、安全阀、调节阀及调速装置等仪表执行器应定期校验和定位。
周界防盗报警系统检修内容
报警系统是保障家庭和企业安全的重要设备之一。
为了确保其正常运行，定期检修是必要的。
本文将介绍周界防盗报警系统的检修内容，确保其稳定可靠的运行。
首先，检修人员应从外观开始检查报警系统。
确保系统的外壳完整无损，没有松动的零部件。
同时，确认报警器安装位置是否正确，出于最佳工作状态。
接下来，检修人员应仔细检查报警系统的电源供应。
检查电源线是否损坏，插头是否稳固。
确保电源稳定可靠，以免出现断电导致报警系统无法正常工作的情况。
然后，检修人员应检查报警系统的传感器和探测器。
确保这些设备没有被遮挡或损坏，以免影响其正常工作。
同时，测试每个传感器和探测器的灵敏度，确保其能够及时准确地检测到入侵或异常情况。
此外，检修人员还应检查报警系统的控制面板和警报装置。
确保控制面板的显示是否正常，按键是否灵敏。
同时，测试警报装置的音量和声音是否正常，以确保在需要时能够及时发出警报。
最后，检修人员还应对报警系统的连接线路进行检查。
确保连接线路没有松动或磨损，以免影响信号传输和系统运行。
综上所述，周界防盗报警系统的检修内容包括外观检查、电源供应检查、传感器和探测器检查、控制面板和警报装置检查，以及连接线路检查。
通过定期检修和维护，可以确保报警系统的正常运行，保障家庭和企业的安全。
仪表系统设备操作、维护及检修规程第⼀章介质测温设备操作、维护、检修规程第⼀节操作规程1、更换带联锁的仪表设备时，根据需要先解除联锁后再进⾏作业。
2、设备检修时严格执⾏停送电制度，更换元器件时轻拿轻放，防⽌⼈为损坏。
3、检修更换设备前必须开好⼯作票，确认各项安全措施到位后⽅可进⾏。
原则上先停电后操作，必须带电作业时应作好防范措施以免造成设备损坏或⼈⾝伤害。
煤⽓区域仪表必须先断开电源后，才能开盖检查；检查完毕后，外壳封好后⽅可送电。
4、各种仪器仪表的参数设定、性能整定、启动、停⽌严格按操作说明书执⾏。
5、严格执⾏技术保密制度。
6、严格执⾏安全制度。
第⼆节维护规程1、维护内容：1）设备名牌是否清晰⽆误；2）防爆型仪表应有防爆鉴定机关颁发的防爆合格证。
3）设备环境（温度、湿度、清洁度、振动等）应符合设备的要求。
4）设备外观有⽆污垢、划痕、损伤、断裂等外观缺陷。
5）设备供电应符合要求；6）设备各指⽰灯显⽰正确；7）系统原理图和接线图应完整、准确；8）仪表常数及其更改记录应齐全、准确9）设备电源、信号线连接正确；10）⽆松动、脱落、断路、短路现象；11）密封件应⽆泄漏；12）可控件应处于可调位置；13）现场仪表、显⽰仪表、HMI显⽰值三者应显⽰⼀致；14）正常⼯况下，仪表⽰值应在全量程的20%~80%；15）仪表管线、线路敷设整齐，应做固定；16）线号、端⼦号应齐全、清晰、准确。
2、点检项⽬1）测量表及仪表柜环境卫⽣、仪表所允许的环境温度是否符合要求；2）测温表、补偿导线连结是否可靠、极性是否正确；3）测温表显⽰的数据是否真实、可靠；4）测温表夏季周围环境温度过⾼，容易出现死机故障；5）测温表显⽰的数据与主控室计算机上显⽰的数据是否⼀致。
3、点检内容1）测温表显⽰的数据是否真实、准确，如有问题可能是以下原因造成的：（1）显⽰偏⾼：使⽤了与测温表分度号不⼀致的补偿导线。
（2）显⽰偏低：各连接点接触不良，造成热电势降低。
项目七仪表与报警系统的检修任务任务一 仪表系统的检修任务二 报警系统的检修任务一 仪表系统的检修学习目标（1）能够了解仪表系统的作用、类型、组成。
（2）能够熟悉仪表系统的结构、工作原理。
（3）能够掌握仪表系统主要部件的拆装方法。
（4）能够掌握仪表系统的电路分析方法。
（5）能够掌握仪表系统的检修方法及主要部件的检查调整方法。
（6）能够对仪表系统常见故障的分析，确选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容关键字任务引入案例导入：桑塔纳2000型轿车，行驶里程为12.2万km。
该车发动机转速表不稳定，有时明明指示在某一转速，突然一下能降下来，然后又返回到原转速。
有时表针来回抖动，不稳定。
选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字一、概述1．汽车仪表的作用2．汽车仪表的分类（1）机械式仪表（2）电气式仪表（3）模拟电路电子式仪表（4）由ECU采集传感器的信号，将模拟量转换为数字量，经分析处理后控制显示装置3．汽车仪表的组成选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字二、冷却液温度表1．冷却液温度表的功用与分类（1）功用。
冷却液温度表用来指示发动机冷却液工作温度。
（2）工作电路组成。
冷却液温度表的工作电路由冷却液温度表和冷却液温度传感器两（3）分类。
冷却液温度表的结构形式有电热式和电磁式两种。
2．电热式冷却液温度表（1）电热式冷却液温度表配电热式冷却液温度传感器（2）电热式冷却液温度表配热敏电阻式传感器3．电磁式冷却液温度表的结构与工作原理4．有两个接线柱的冷却液温度传感器控制电路特点选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字三、燃油表1．燃油表的功用与分类2．电磁式燃油表的结构与工作原理3.电热式燃油表的结构与工作原理选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字四、车速里程表1．车速里程表的功用与分类（1）车速里程表是用来指示汽车行驶速度和累计行驶里程数的仪表。
由车速表和里程（2）车速里程表有磁感应式和电子式两种。
2．磁感应式车速里程表的结构与工作原理（1）磁感应式车速里程表的结构（2）磁感应式车速里程表的工作原理3．电子式车速里程表的结构与工作原理（1）电子式车速里程表的结构（2）电子式车速里程表的工作原理选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字五、发动机转速表1．发动机转速表的功用与分类（1）发动机转速表用于指示发动机的运转速度。
（2）发动机转速表有机械式和电子式两种。
2．电子式发动机转速表工作原理选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字相关知识六、数字式仪表1．数字式仪表的特点2．数字式仪表的类型（1）LCD（液晶显示器）与指针混合数字显示式仪表（2）全数字指针显示式仪表（3）LCD全数字显示式仪表3．数字式仪表的组成4．典型汽车数字式仪表功能介绍（1）车速表区（2）发动机转速表区（3）车辆状态区5．车载平视显示器HUD系统（1）HUD系统的特点（2）HUD系统的优点选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字仪表系统检修注意事项（1）拆装注意事项。
（2）单独更换表芯或仪表传感器时，注意仪表与传感器必须配套使用。
（3）拆装仪表及传感器时，注意动作要轻，不要敲打。
（4）电热式机油压力传感器安装时有方向要求。
（5）仪表与传感器的接线、传感器的搭铁必须可靠。
（6）电磁式仪表的接线柱有极性之分，不得接错。
选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字操作一 燃油表、冷却液温度表、机油压力表常现故障诊断与排除（1）单个仪表不工作（2）两个或两个以上仪表同时不工作选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字操作二 车速里程表常见故障诊断与排除（1）机械式车速里程表故障诊断与排除①噪声故障。
②车速里程表不工作、读数不准或抖动故障。
（2）电子式车速里程表故障诊断与排除选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字操作三 发动机转速表常见故障诊断与排除（1）检查点火线圈“－”接线柱是否接触良好。
（2）检查转速表后面的黑色三孔插座是否接触良好。
（3）用万用表检查三孔插座的工作状况，如图7-37所示。
若a插孔搭铁不良，检查仪选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字维修实例实例一 发动机转速表指示不稳定①转速表背面的黑色三孔插座接触不良。
②仪表板上的印刷线路故障。
③转速表系统控制线路故障。
④转速表故障。
实例二 水温表指示与水温实际温度不符①温度传感器与冷却液的接触面有严重水垢，造成热敏电阻的传感值与实际情况有偏②稳压器输出电压不正常、造成水温表工作不稳定。
③连接导线有搭铁处。
④冷却液温度表本身有故障。
⑤冷却液不足指示器开关损坏。
⑤冷却液不足指示器的控制器损坏等。
任务二报警系统的检修学习目标（1）能够了解报警系统的作用、类型、组成。
（2）能够熟悉报警系统的结构、工作原理。
（3）能够掌握报警系统主要部件的拆装方法。
（4）能够掌握报警系统的电路分析方法。
（5）能够掌握报警系统的检修方法及主要部件的检查调整方法。
（6）能够对报警系统常见故障的分析，确定故障诊断流程，掌握故障诊断方法。
选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字任务引入案例导入：捷达轿车，行驶里程为15800km。
驾驶人说，这两天发现仪表板上的燃油表指针总是指示在最左边，开始以为是燃油箱内缺少燃油，在加注了30L汽油后，燃油表仍无反应。
选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字相关知识一、报警系统报警灯的类型、作用及图形符号1．类型2．报警灯的作用3．图形符号选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n请在此添加您的文字内容关键字相关知识二、组合仪表报警灯的结构与工作原理1．机油压力报警灯的结构与工作原理（1）弹簧管式机油压力报警开关（2）膜片式机油压力报警开关2．冷却液温度报警灯的结构与工作原理3．燃油不足报警灯的结构与工作原理4．制动液不足报警灯的结构与工作原理 5．制动器摩擦片使用极限报警灯的结构与工作原理6．制动灯线路故障报警灯的结构与工作原理7．制动系统故障报警灯的结构与工作原理8．白炽灯泡型报警灯电路控制工作原理9．发光二极管型报警灯电路控制工作原理选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容n 请在此添加您的文字内容选题背景n 请在此添加您的文字内容关键字操作一 机油压力报警灯闪亮的故障诊断与排除①抽出机油尺，检查曲轴箱内机油量，应保证机油量在规定的刻度范围内。
