汽车报警指示灯大全汽车报警指示灯是车辆仪表盘上的一种重要指示装置，它能够及时地向驾驶员提示车辆的各种状态和故障信息。
了解和掌握汽车报警指示灯的含义对于驾驶安全至关重要。
本文将为您详细介绍汽车报警指示灯的类型和含义，帮助您更好地了解和应对各种车辆状态和故障情况。
1. 发动机故障灯。
发动机故障灯通常是黄色或橙色的图标，当发动机出现故障时会亮起。
这可能是由于发动机系统、排放系统、点火系统等方面的故障引起的，需要及时检修。
2. 刹车系统故障灯。
刹车系统故障灯一般为红色，如果它亮起，表明车辆的刹车系统出现了故障，这意味着刹车性能可能受到影响，需要立即检修。
3. 轮胎压力警示灯。
轮胎压力警示灯一般为黄色或橙色，当轮胎气压不足时会亮起。
这时需要及时检查轮胎气压，确保安全行驶。
4. 发动机油压力警示灯。
发动机油压力警示灯一般为红色，如果它亮起，表明发动机油压力不足，需要立即停车检查，以免造成发动机损坏。
5. 充电系统故障灯。
充电系统故障灯一般为红色，如果它亮起，表明车辆的充电系统出现了故障，可能是发电机故障或蓄电池故障，需要及时检修。
6. 安全气囊故障灯。
安全气囊故障灯一般为黄色，如果它亮起，表明车辆的安全气囊系统出现了故障，需要及时检修，以确保行车安全。
7. 车身稳定控制系统故障灯。
车身稳定控制系统故障灯一般为黄色或橙色，如果它亮起，表明车辆的车身稳定控制系统出现了故障，需要及时检修，以确保行车安全。
8. 燃油滤清器警示灯。
燃油滤清器警示灯一般为黄色或橙色，如果它亮起，表明车辆的燃油滤清器出现了故障，需要及时检修，以确保燃油系统正常工作。
9. 自动变速器故障灯。
自动变速器故障灯一般为红色，如果它亮起，表明车辆的自动变速器系统出现了故障，需要及时检修，以确保行车安全。
10. 车辆防盗系统警示灯。
车辆防盗系统警示灯一般为红色或黄色，如果它亮起，表明车辆的防盗系统出现了故障或被启动，需要及时检修或解除。
总结。
汽车报警指示灯的种类繁多，每一种指示灯的亮起都代表着不同的车辆状态和故障信息。

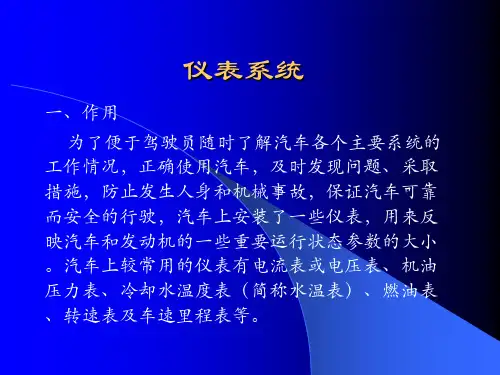

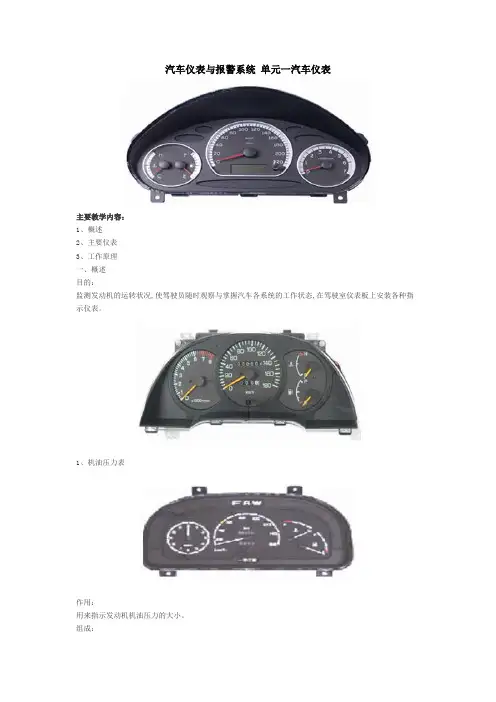

汽车仪表与报警系统单元一汽车仪表主要教学内容：1、概述2、主要仪表3、工作原理一、概述目的：监测发动机的运转状况,使驾驶员随时观察与掌握汽车各系统的工作状态,在驾驶室仪表板上安装各种指示仪表。
1、机油压力表作用：用来指示发动机机油压力的大小。
组成：机油压力传感器装在发动机主油道上机油压力指示表装在仪表板上表型：双金属片式（电热式）应用最为广泛电磁式动磁式机油压力表的工作原理机油压力较小时，触点间压力小，平均电流小，指针偏转角度小；机油压力升高时，触点间压力增大，平均电流大，指针偏转角度大。
双金属片为“Π”形，一个为工作臂，另一为补偿臂,它消除外界温度对传感器的影响。
安装时应注意外壳上的箭头不应偏出垂直位置300。
电路电池正极→开关→接线柱→指示表双金属片的电热线圈→接线柱→接触片→电热线圈→触→弹簧→校正电阻→双金属片→搭铁→电池负极双金属片受热变形弯曲，使触点断开，切断电路。
而指示表双金属片受热弯曲，使指针偏转。
指示机油压力大小。
2、水温表作用：用来指示发动机内部冷却水温度。
组成：温度传感器：装在气缸盖水套中水温指示表：装在仪表板上类型：电热式：（双金属片式）电磁式：热敏电阻传感器（多为负温度系数）电路与工作过程电源接通时：电路A：电池正极→开关→电阻R→线圈L2热敏电阻1→搭铁→负极电路B：电池正极→开关电阻R→线圈L2→线圈L1→负极工作过程：水温低时，热敏电阻阻值大，L1产生磁场大，指针向左偏，指示最低刻度；水温升高时，阻值减小，分流作用增强，L1电流减小，磁场力减小，指针向右偏，指示高温刻度。
测试测感应塞输入与搭铁间的电阻室温下阻值为100几左右。
应温度60-70度.（用80-100几电阻代替）3、发动机转速表作用：用来指示发动机运转速度。
分类：机械式（已淘汰）电子式：简单、准确、方便、应用广泛特点：（1）转速信号来源于点火系一次侧电路的断开时的脉冲信号。
须经数字集成电路换算再偏转指针指示。
