朱明工作室zhubob《电气设备模块三》教学大纲(适用于汽车专业)一、说明电气设备模块三的学习内容为汽车电路系统，该模块是汽车专业的专业技能学习领域。
本学习领域的教学要求：1．熟悉汽车电气设备在汽车上的应用与发展趋势；2．掌握起动机、发电机、点火系统、仪表系统、灯光系统、汽车辅助设备、空调系统的控制电路原理及检修的方法；3．熟悉典型车辆的控制电路；4．具有新型电子控制技术装置的调试与诊断维修的一般能力。
二、学时分配本学习领域的教学总学时为44学时，具体学时分配见学时分配表。
学时分配表序号课题名称教学总时数学时分配讲课实操1 课题一充电系统电路 42 22 课题二起动系统电路 63 33 课题三点火系统电路 6 3 34 课题四电子点火系统电路 4 2 25 课题五汽车照明、信号系统电路8 4 46 课题六汽车电气辅助设备电路 4 2 27 课题七汽车仪表、报警系统电路 6 3 38 课题八汽车防盗、音响系统电路 6 3 3合计44 22 22三、教学内容与要求本学习领域的教学内容及要求见教学内容与要求表。
教学内容与要求表课题名称教学要求教学内容教学形式考核标准课题一充电系统电路熟悉充电系统电路的组成、线路的分布、故障的分析充电系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：充电系统电路的组成、线路的分析,系统电路的故障排除.应会：充电系统电路连接课题二起动系统电路熟悉起动系统电路的组成、线路的分布、故障的分析起动系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：起动系统电路的组成、线路的分析,系统电路的故障排除.应会：起动系统电路连接课题三点火系统电路熟悉点火系统电路的组成、线路的分布、故障的分析点火系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：点火系统电路的组成、线路的分析,系统电路的故障排除.应会：点火系统电路连接课题四熟悉电子点火系统电路的组成、线路的分布、故障的分析电子点火系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：电子点火系统电路的组成、线路的分析,系统电路的故障排除.应会：电子点火系统电路电子点火系统电路连接课题五汽车照明、信号系统电路熟悉汽车照明、信号系统电路的组成、线路的分布、故障的分析汽车照明、信号系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：汽车照明、信号系统电路的组成、线路的分析,系统电路的故障排除.应会：电子点火系统电路连接课题六汽车电气辅助设备电路熟悉汽车电气辅助设备电路的组成、线路的分布、故障的分析汽车电气辅助设备电路的组成、线路的分布、故障的分析集中讲授分组实习应知：汽车电气辅助设备电路的组成、线路的分析应会：汽车电气辅助设备电路连接课题七汽车仪表、报警系统熟悉汽车仪表、报警系统电路的组成、线路的分布、故障的分析汽车仪表、报警系统电路的组成、线路的分布、故障的分析集中讲授分组实习应知：汽车仪表、报警系统电路的组成.应会：汽车电气辅助设备电路连接电路课题八汽车防盗、音响系统电路了解汽车防盗系统的原理及音响系统电路汽车防盗系统的原理及音响系统电路集中讲授分组实习应知：汽车防盗系统的原理及音响系统电路；应会：音响系统电路连接。
汽车照明、信号、仪表、警报系统教案《汽车照明、信号、仪表、警报系统教案》嗨，同学们！今天咱们要一起探索汽车里超级有趣又超级重要的东西——汽车照明、信号、仪表、警报系统。
一、汽车照明系统咱们先来说说汽车照明系统吧。
这就像是汽车的眼睛呢！想象一下，如果人没有眼睛，那得多不方便呀。
汽车也是这样。
汽车的大灯就像是人的大眼睛，在晚上或者光线不好的时候，大灯会亮起来，照亮前面的路。
大灯有远光和近光之分哦。
远光呢，就像手电筒开了超强光，能照得很远很远，在那种没有路灯的大路上，远光可太有用啦。
可是呀，要是在会车的时候还开着远光，那就不行啦。
这就好比你在和别人面对面说话的时候，你突然拿个强光手电筒对着人家眼睛，多不礼貌呀。
所以这时候就要用近光啦，近光就比较温和，不会晃到对面司机的眼睛。
除了大灯，汽车还有小灯呢。
小灯就像是汽车的小眉毛，在傍晚或者刚进入隧道的时候，小灯就会亮起来，告诉别人，嘿，我在这儿呢。
还有转向灯，转向灯可重要啦。
当汽车要转弯的时候，转向灯就会一闪一闪的，就像在说“我要往这边走啦，大家注意哦”。
如果汽车没有转向灯，那就像一个人走路不打招呼就突然转弯，多容易撞到别人呀。
二、汽车信号系统信号系统和照明系统可是好伙伴呢。
刚刚说的转向灯就是信号系统的一部分。
还有刹车灯，刹车灯在汽车刹车的时候就会亮起来。
这就像一个人突然停下来的时候，会大喊一声“停”一样。
要是刹车灯坏了，后面的车可就不知道前面的车要停下来了，那多危险呀。
有一次，我和爸爸在路上开车，前面有辆车突然减速，但是刹车灯没亮，爸爸差点就撞到那辆车了。
爸爸当时就说“哎呀，这刹车灯不亮可太危险了，就像一个人突然站住却不告诉别人一样”。
还有倒车灯呢，倒车灯在汽车倒车的时候会亮。
这就像是汽车在倒车的时候跟后面的东西说“我要往后退啦，你们快让开”。
喇叭也是信号系统的一部分哦。
喇叭就像汽车的嘴巴，当遇到紧急情况的时候，按喇叭就可以提醒别人。
但是可不能乱按喇叭呀，就像我们不能随便大喊大叫一样。
《汽车电气设备构造与维修》课程教学大纲适用范围：汽车工程专业（四年制高级工）学时数：272学时执笔者：纪永秋编写日期：前言：本大纲符合国家对技能型紧缺人才的培养要求，注重以就业为导向，以能力为本位，面向市场、面向社会，为经济结构调整和科技进步服务的原则，体现职业教育的特色，满足了汽车运用技术领域高素质实用专业人才的培养的需要。
一、课程的性质和任务本课程是汽车工程专业（高级工）的主干专业课，在汽车发动机、底盘等课程教学的基础上，通过讲解、实验、实训，系统传授汽车电气设备各系统的构造原理，使用、维护知识，故障机理分析、故障检修思路、故障排除的实际方法步骤；典型车系重要电控系统电路的分析与检修；常用检测仪表、仪器、设备的使用及维修资料的收集、阅读和运用。
其任务是使学生掌握现代汽车电气（电控）系统构造原理等方面的专业理论，使用维护与故障排除的基本技能，具备汽车维修、检测高级工的岗位能力，并为继续深造更高级的专业知识和技能打下坚实的基础。
二、课程教学目标1．理论教学目标掌握现代汽车电气设备（含汽车电子控制系统电路）的构造原理，使用、维护及故障分析的知识，有关使用、维修规范，故障排除方法；了解现代汽车电气维修新的理论成果和实践经验总结（维修案例）等。
2．能力培养目标能分析汽车电气各系统的组成和工作原理及总成、元器件的工作原理，能阅读汽车电路图，能用电路图分析汽车电路的工作情况和故障机理；掌握汽车常用电气设备的拆装和检修方法；掌握常见汽车电路故障的诊断和排除方法；能正确使用汽车电气设备维修中常用的工具、设备、仪器和仪表；对于电控系统电路，了解系统的构造原理，掌握系统线路检测,了解并基本掌握基本检测、故障码分析、数据流分析与执行器驱动、波形分析、利用故障诊断流程图分析故障等检修方法。
3．素质要求身体健康，具有良好的思想品德和职业道德，树立正确的人生观、价值观。
具有良好的心理素质和较强的社会适应能力：团结协作精神，一定的社交、沟通能力，浓厚的专业兴趣，较高的自学与自主思考能力、高的悟性、创新能力、一定的洞察力和判断力及分析解决问题的能力。
汽车电气系统-课程标准汽车电气系统课程标准2011年5月1日《汽车电气系统》课程标准一、课程的性质与任务《汽车电气系统》课程是汽车保险专业的一门专业课，讲述汽车传统电器设备和新型电器设备的结构、原理及应用知识。
主要包括：蓄电池、发电机、起动机、点火系统、照明与信号系统、仪表系统、安全舒适系统等。
通过本课程的学习，使学生掌握各种汽车电器与电子设备的功能、基本结构、工作原理、使用特性，了解常见故障诊断与排除方法等。
课程目标为（一）专业能力1.了解蓄电池、发电机的结构，掌握蓄电池、发电机的工作原理2.了解起动机的结构和工作原理3.掌握点火系的结构和故障诊断4.掌握照明系统的组成及电路工作原理5.了解汽车仪表和报警系统组成及电路工作原理6.了解安全与舒适系统的组成，掌握安全与舒适系统电路工作原理7.掌握汽车空调的组成及各部分原理9.学会读懂汽车全车电路10.具有初步的汽车电器设备故障诊断的能力（二）关键能力1. 获取信息：能够从较复杂的任务中获取关键信息，并熟练地应用先进手段获得解决任务地信息；2. 自主学习：能够自主学习并掌握新知识、新技能；3. 解决问题：能够自主正确分析问题，并能提出解决方案；4. 负责耐劳：能够在一定目标下，负责、踏实、稳定、注重质量地完成比较脏累地工作任务；5. 人际沟通：具有较复杂地书面和口头表达能力；6. 团队合作：能够与他人协作完成较复杂的工作任务。
二、课程设计思路1.课程开发过程按照资讯、决策、计划、实施、评价、总结六步工作法开展，注重工作过程系统化、完整化。
2.充分发挥校企合作办学优势，聘请企业人员参与课程建设的全过程，根据需要，部分教学安排在企业实施，由企业人员指导，体现出课程设计、实施的开放性。
3.课程设计注重综合职业能力培养，即专业能力、方法能力、社会能力与个人能力的培养，要体现出职业性。
4.课程开发有两个基本要素：其一是课程内容的选择；其二是教学方法的选择。
在内容选择上，要注重与实际应用相一致，从企业中来，到企业中去，学生会提高学习兴趣，学以致用。

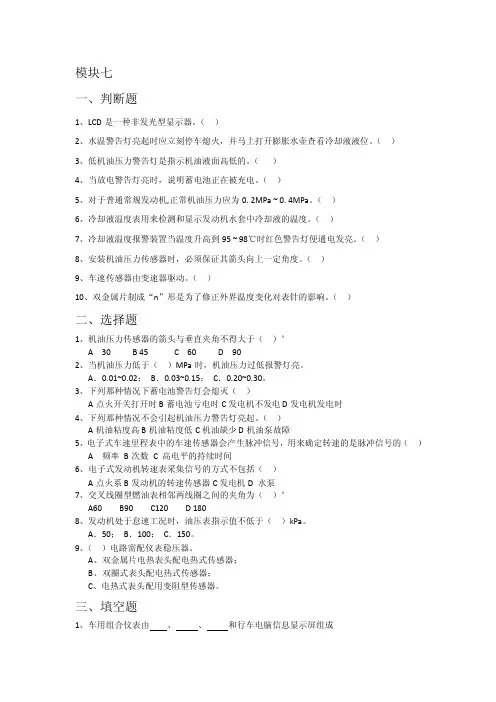

模块七一、判断题1、LCD是一种非发光型显示器。
（）2、水温警告灯亮起时应立刻停车熄火，并马上打开膨胀水壶查看冷却液液位。
（）3、低机油压力警告灯是指示机油液面高低的。
（）4、当放电警告灯亮时，说明蓄电池正在被充电。
（）5、对于普通常规发动机,正常机油压力应为0. 2MPa ~ 0. 4MPa。
（）6、冷却液温度表用来检测和显示发动机水套中冷却液的温度。
（）7、冷却液温度报警装置当温度升高到95 ~ 98℃时红色警告灯便通电发亮。
（）8、安装机油压力传感器时，必须保证其箭头向上一定角度。
（）9、车速传感器由变速器驱动。
（）10、双金属片制成“n”形是为了修正外界温度变化对表针的影响。
（）二、选择题1、机油压力传感器的箭头与垂直夹角不得大于（）°A 30B 45C 60D 902、当机油压力低于（）MPa时，机油压力过低报警灯亮。
A．0.01~0.02；B．0.03~0.15；C．0.20~0.30。
3、下列那种情况下蓄电池警告灯会熄灭（）A点火开关打开时B蓄电池亏电时C发电机不发电D发电机发电时4、下列那种情况不会引起机油压力警告灯亮起。
（）A机油粘度高B机油粘度低C机油缺少D机油泵故障5、电子式车速里程表中的车速传感器会产生脉冲信号，用来确定转速的是脉冲信号的（）A 频率B次数C 高电平的持续时间6、电子式发动机转速表采集信号的方式不包括（）A点火系B发动机的转速传感器C发电机D 水泵7、交叉线圈型燃油表相邻两线圈之间的夹角为（）°A60 B90 C120 D 1808、发动机处于怠速工况时，油压表指示值不低于（）kPa。
A．50；B．100；C．150。
9、（）电路需配仪表稳压器。
A、双金属片电热表头配电热式传感器；B、双圈式表头配电热式传感器；C、电热式表头配用变阻型传感器。
三、填空题1、车用组合仪表由、、和行车电脑信息显示屏组成2、电磁式冷却液温度表的指针偏转是由于__ _的改变导致合成磁场的_方向_改变而引起的。

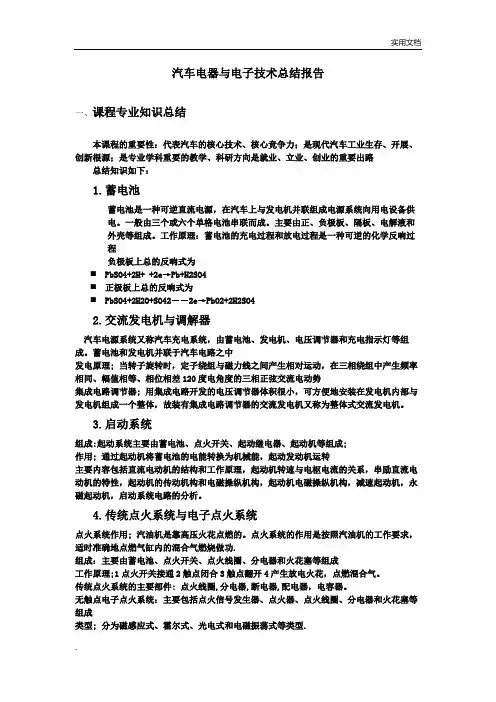

汽车电器与电子技术总结报告一、课程专业知识总结本课程的重要性：代表汽车的核心技术、核心竞争力；是现代汽车工业生存、开展、创新根源；是专业学科重要的教学、科研方向是就业、立业、创业的重要出路总结知识如下：1.蓄电池蓄电池是一种可逆直流电源，在汽车上与发电机并联组成电源系统向用电设备供电。
一般由三个或六个单格电池串联而成。
主要由正、负极板、隔板、电解液和外壳等组成。
工作原理：蓄电池的充电过程和放电过程是一种可逆的化学反响过程负极板上总的反响式为⏹PbSO4+2H+ +2e→Pb+H2SO4⏹正极板上总的反响式为⏹PbSO4+2H2O+SO42－－2e→PbO2+2H2SO42.交流发电机与调解器汽车电源系统又称汽车充电系统，由蓄电池、发电机、电压调节器和充电指示灯等组成。
蓄电池和发电机并联于汽车电路之中发电原理; 当转子旋转时，定子绕组与磁力线之间产生相对运动，在三相绕组中产生频率相同、幅值相等、相位相差120度电角度的三相正弦交流电动势集成电路调节器; 用集成电路开发的电压调节器体积很小，可方便地安装在发电机内部与发电机组成一个整体，故装有集成电路调节器的交流发电机又称为整体式交流发电机。
3.启动系统组成:起动系统主要由蓄电池、点火开关、起动继电器、起动机等组成;作用; 通过起动机将蓄电池的电能转换为机械能，起动发动机运转主要内容包括直流电动机的结构和工作原理，起动机转速与电枢电流的关系，串励直流电动机的特性，起动机的传动机构和电磁操纵机构，起动机电磁操纵机构，减速起动机，永磁起动机，启动系统电路的分析。
4.传统点火系统与电子点火系统点火系统作用; 汽油机是靠高压火花点燃的。
点火系统的作用是按照汽油机的工作要求，适时准确地点燃气缸内的混合气燃烧做功.组成：主要由蓄电池、点火开关、点火线圈、分电器和火花塞等组成工作原理;1点火开关接通2触点闭合3触点翻开4产生放电火花，点燃混合气。
传统点火系统的主要部件: 点火线圈,分电器,断电器,配电器，电容器。

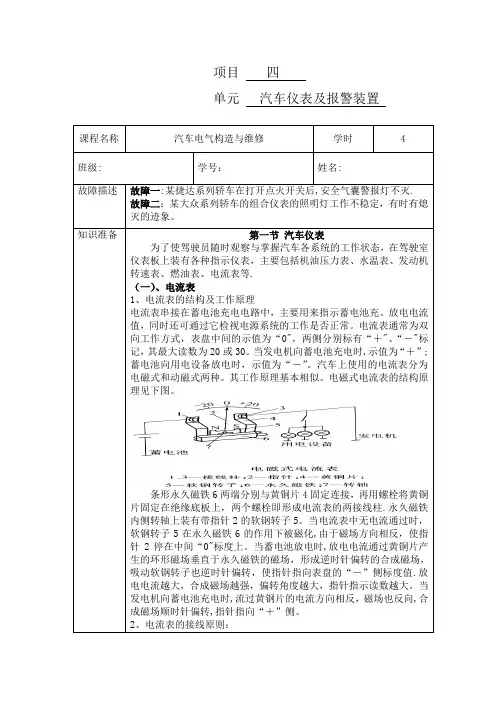

项目四单元汽车仪表及报警装置课程名称汽车电气构造与维修学时 4班级: 学号：姓名:故障描述故障一:某捷达系列轿车在打开点火开关后,安全气囊警报灯不灭.故障二：某大众系列轿车的组合仪表的照明灯工作不稳定，有时有熄灭的迹象。
知识准备第一节汽车仪表为了使驾驶员随时观察与掌握汽车各系统的工作状态，在驾驶室仪表板上装有各种指示仪表，主要包括机油压力表、水温表、发动机转速表、燃油表、电流表等.（一）、电流表1、电流表的结构及工作原理电流表串接在蓄电池充电电路中，主要用来指示蓄电池充、放电电流值，同时还可通过它检视电源系统的工作是否正常。
电流表通常为双向工作方式，表盘中间的示值为“0"，两侧分别标有“＋"、“－"标记，其最大读数为20或30。
当发电机向蓄电池充电时,示值为“＋”;蓄电池向用电设备放电时，示值为“－”。
汽车上使用的电流表分为电磁式和动磁式两种。
其工作原理基本相似。
电磁式电流表的结构原理见下图。
条形永久磁铁6两端分别与黄铜片4固定连接，再用螺栓将黄铜片固定在绝缘底板上，两个螺栓即形成电流表的两接线柱.永久磁铁内侧转轴上装有带指针2的软钢转子5。
当电流表中无电流通过时，软钢转子5在永久磁铁6的作用下被磁化,由于磁场方向相反，使指针2停在中间“0"标度上。
当蓄电池放电时,放电电流通过黄铜片产生的环形磁场垂直于永久磁铁的磁场，形成逆时针偏转的合成磁场，吸动软钢转子也逆时针偏转，使指针指向表盘的“－”侧标度值.放电电流越大，合成磁场越强，偏转角度越大，指针指示读数越大。
当发电机向蓄电池充电时,流过黄钢片的电流方向相反，磁场也反向,合成磁场顺时针偏转,指针指向“＋”侧。
2、电流表的接线原则：①电流表应与蓄电池串接，由于蓄电池的负极搭铁，故电流表的负极必须与蓄电池的正极相连接；②电流表只允许通过较小电流。
一般对点火系统、仪表等长时间连续工作的小电流可流经电流表；而对短时间断续用电设备的大电流，如起动机、转向灯、电喇叭等均不流经电流表。
《汽车电器设备》课程思政教学大纲课程名称面向专业汽车电器设备汽车制造与装配技术课程类别课程学分（学时）专业核心课程90课程思政总体设计1.课程思政教学目标《汽车电器设备》采用以行动为导向、基于工作过程和职业素养的课程开发方法进行设计，思政教学目标是具培养有较强的工程意识和职业素质，创新思维和灵活运用知识的能力，具有认真负责的工作态度、严谨细致的工作作风，具有团队协作精神，具有认真、自主研究的能力，分析问题、解决问题的能力，具有良好的职业素养和勤奋工作的基本素质的德智体美劳全面发展、堪当民族复兴大任的社会主义建设者和接班人。
2.课程思政教育内容整个研究领域有若干个专业教育、道德教育、社会核心价值观、工匠精神、法治教育、劳动教育、心理健康教育、中华优秀传统文化教育、军工精神教育相融合的任务项目组成。
3.课程思政融入方法根据汽车维修企业的维修任务编排模块任务，依据汽车专业群岗位职责设计课程的模块的思政目标。
以汽车电器设备的基本技术与操作技能为基本目标，紧紧围绕工任务完成的需要来选择和组织课程内容，注重培养学生分析问题的逻辑思维；遵循社会核心价值观的精神指引，把握教学内容的深度；突出工作任务与岗位就业的联系，提高学生的实践能力的基础上，培养学生的高尚品格。
分单元（章节、项目）课程思政教学设计教学单元项目一：汽车电路系统学时课程讲授内容思政目标1.提高实训作业操作规范和安全意识；2 .培养学生服务客户的意识；3.培养正确的世界观、人生观、价值观、道德观和法制观。
思政元素融入方法1.汽车电气设备的组成与特征；2.汽车电气和电路故障的根本诊断方法；3.汽车电气设备维修中常10用的检测仪表和工具；4.汽车电路根蒂根基元件。
5.阅读汽车电器维修技术文件；6.识读汽车电路图的方法；7.汽车电路图的分类；科学技术融入讲授和实操现代化、演示过程当中，在实科学精神训指导过程中，及人文精时对思政元素的神、工匠融入进行指导。
第七模块全车电器线路分析知识目标1、掌握常见汽车电路图的表达方法及其特点；2、初步掌握典型车系的全车电路图的分析方法；3、了解不同车系电路的特点。
能力目标1、能正确分析汽车电路图；2、能运用原车电路图分析和查找电路故障。
熟悉汽车的全车电器线路，了解汽车电器间的内在联系，为正确使用汽车电器设备，迅速地分析与排除电器故障提供了方便。
7.1汽车电路图随着汽车工业的迅速发展，汽车性能的逐渐提高，汽车电器日益增多，汽车电路也日趋复杂。
汽车电路图趋于简化、规范化已是当今世界各国汽车电路图表达方法的总趋势。
汽车电路图常用的表达方法有线路图、原理图、线束图三种。
7.1.1线路图线路图是传统的汽车电路表达方法，它是按汽车电器在汽车上的实际位置，用线从电源至搭铁一一连接起来所构成的线路图。
图7-1为东风EQl090型汽车的线路图。
这种画法的优点是由于电器设备的外形、安装位置都与实际情况一致，因此可以循线跟踪地查线，导线中间的分支、接点容易找到，便于制作线束，故仍有不少厂家沿用；缺点是线路图中线束密集、纵横交错、读图和查找、分析故障不便。
7.1.2原理图原理图是用简明的图形符号按电路原理将每个系统由上到下合理地连接起图7-1 东风EQ1090型汽车的线路图1-前侧灯 2-组合前灯 3-前照灯 4-点火线圈5-分电器 6-火花塞 7-交流发电机 8-交流发电机调节器 9-喇叭 10-工作灯插座 11-喇叭继电器 12-暖风电动机 13-接线管 14-五线接线板 15-水温传感器 16-灯光继电器 17-熔断丝盒 17a～d-熔断丝 18-闪光器 20-车灯开关 21-发动机罩下灯 22-左右转向指示灯 23-低油压警告灯 24-车速里程表 25-变光开关 26-起动机 27-油压表传感器 28-低油压报警开关 29-蓄电池30-电源总开关 31-起动复合继电器 32-制动灯开关 33-喇叭按钮 34-后照灯和暖风电动机开关 35-驾驶室顶灯 36-转向灯开关 37-点火开关 38-燃油表传感器 39-组合尾灯 40-四线接线板 41-后照灯 42-挂车插座 43-二线接线板 44-低气压蜂鸣器45-低气压报警开关 46-仪表盘 47-电流表 48-油压表 49-水温表 50-燃油表来，再将每个系统排列起来而成。
朱明工作室zhubob《汽车电气设备模块三》仪表报警系统电路（3课时）一、对象分析学生经过《汽车电气设备》课程前段的学习，已掌握了汽车电气设备部分主要元件的结构及工作原理，并完成了《电工学与工业电子学》课程的学习，具有一定的电工学知识及识图能力。
本章节主要是对汽车电气的仪表报警系统电路及系统故障检修进行学习。
二、教学内容分析（一）教材：人民交通出版社出版《汽车电器构造与维修》（二）教学内容：1 、汽车仪表报警系统电路；2 、汽车仪表报警系统电路的故障检修。
（三）教学重点和难点：重点：仪表报警系统电路难点：仪表报警系统电路的故障检修三、教学设计思路针对该汽车专业的学生对汽车的了解、汽车电气部分元件的组成及工作原理都已基本掌握，在前些章节的学习中，已学习了一些基本的知识。
在讲授本课程的过程中，要注意将汽车仪表报警系统电路的内容与有关知识相结合，通过复习、提问、讲授、实物演示等教学环节，引导学生去分析、思考，并能动手参与线路连接，逐步掌握本课程知识，并将在后续课程中安排仪表报警系统电路线路连接实习，以完成知识的学习、巩固和深化。
四、教学目标（一）知识领域的教学目标1 、明确汽车仪表报警系统电路的在汽车上的作用。
2 、懂得汽车仪表报警系统电路的组成。
3 、掌握汽车仪表报警系统电路的故障检修。
（二）能力发展的教学目标能认识汽车仪表报警系统电路，懂得汽车线路的分析。
参与仪表报警系统电路的线路连接，故障检修，为全面理解汽车的整体运作与维修打下基础。
（三）情感领域的教学目标学习国产CA1091 、EQ1090仪表报警系统电路的组成及工作原理，并通过参与实习，体验学习兴趣和乐趣，克服对学习的畏难情绪，明确到只有掌握好这门课程，才能更好地从事及提高维修现代汽车的水平。
五、教学过程（一）实现目标（l ）的教学活动[复习、提问] 汽车上的仪表有那些？[ 回答] 1 至2 个学生[提问] 汽车仪表的作用？[ 回答] 1 至2 个学生[ 引人新课] 汽车仪表报警系统电路[ 分析] 1 、仪表报警系统电路在汽车上的安装部位；2 、仪表报警系统电路的工作原理。
教学环节教学内容教师活动学生活动组织教学1、强调纪律，检查人数2、按学号进行分组班长点名复习回顾1、车速里程表2、转速表3、冷却液温度表4、燃油表5、机油压力表板书做好笔记新授知识任务七报警灯信号装置的构造及工作原理本节主要内容有：机油压力报警灯、燃油报警灯、冷却液温度报警灯、制动器报警灯、制动液面报警灯、充电报警灯。
一．机油压力报警灯东风EQ1090型载货汽车装用的弹簧管式机油压力报警灯的电路如图1-1所示。
它由装在发动机主油道的弹簧管式传感器和装在仪表板上的红色报警灯组成。
图1-1 弹簧式机油压力报警灯二．燃油报警灯图1-2 热敏电阻式存油量报警灯当燃油箱内燃油量多时，热敏电阻元件浸没在燃油中，散热快，其温度较低，电阻值大，报警灯处于熄灭状态。
当燃油减少到规定结合实物进行讲解认真听讲做好笔记新授知识值以下时，热敏电阻元件露出油面，散热慢，温度升高，电阻值减小，电路中电流增大，则报警灯发亮，提醒驾驶员及时加油。
三．冷却液温度报警灯冷却液温度报警灯的电路如图1-3所示，冷却液正常时，传感器因感温低，双金属片几乎不变形，触点分开，报警灯不亮。
如果冷却液温度升高到95℃以上时，双金属片则由于温度高而弯曲，使触点闭合，红色报警灯便通电发亮，以警告驾驶员采取适当降温措施。
图1-3 冷却液报警灯四．制动器报警灯制动器报警灯的接线如图1-4所示，点火开关接通时为制动器报警灯提供电源。
当制动液液位降低时，内置的永磁磁环的浮子同时下降，液位传感器内的舌簧开关闭合，使制动报警器灯负极搭铁，制动报器警灯点亮提示制动系统有故障。
图1-4 制动器报警灯接线图五．制动液面报警灯图1-5 制动液面报警开关制动液面报警灯开关装在制动主缸的储液罐内，如图1-5所示。
外壳的外面套装着浮子，浮子上固定有永久磁铁，外壳内部装有舌形开关，舌形开关的两个接线柱与报警灯和电源相连，当制动液面在规定值以上时，浮子浮在靠上的位置，永久磁铁的吸力不足，舌播放动画仔细观看形开关在自身的弹力作用下保持断开的状态；当制动液面下降到一定值时，浮子位置下降，舌形开关在永久磁铁吸力作用下闭合，报警灯点亮。
