27剖视图中规定画法和局部放大图的画法

  • 格式：ppt
  • 大小：780.50 KB
  • 文档页数：20

下载文档原格式

  / 20

合集下载

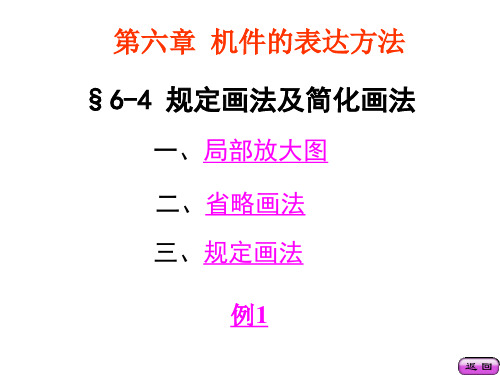

6-4规定画法及简化画法13张--白背景

6-4规定画法及简化画法13张--白背景
6个
20 个
18 个
60°
6个
二、省略画法
3. 对称结构的回转体可只画半边或四分之一，并 在对称中 心线上用与其垂直的平行线标注即可。
二、省略画法
4. 过渡线、相贯线、截交线在不致引起误解时，允许简化， 用圆弧、或直线代替非圆曲线。
相贯线用 直线代替
二、省略画法
5. 当回转体机件上的平面在图形中不能充分表达时，可用 相交的两条细实线表示。
当机件上某些结构过小时，需采用将 局部的细小结构放大画出的表达方法。ⅠⅡ NhomakorabeaⅠ
5∶1
画局部外形
Ⅱ
10∶1
画局部外形
二、省略画法
1.零件图中的移出断面，允许省略剖面符号，但必 须标注剖切位置、字母。
A A-A
A
二、省略画法
2．多个相同结构(孔、槽、齿等)按规律分布时,只画出二或 三个,其余用点划线标明中心位置或用细线连接，并注明 总数即可。
二、省略画法
6. 较长的简单杆类件可采用断开画法,注 意沿其长度 方向的形状或斜度应一致。
圆柱形长轴
圆柱形长管
三、规定画法
1.当剖切面通过机件上的筋(肋)板、轮辐等薄壁结构对称 平面时,只画其轮廓线,不画剖面线。
肋板按 未剖画 肋板 按未 剖画
剖切面位置
三、规定画法
2. 当回转体上均匀分布的筋(肋)板 轮辐 孔 槽等不在 剖切 面位置时,应将其旋转到剖切面位置后再画出。
、 、 、
将孔转到 剖切面位 置再画出
将肋板转 到剖面位 置再画出
将孔转到 剖切面位 置再画出
例1. 分析并找出剖视图中的错误，画出正确主视图。
肋按纵向剖切时 不画剖面符号。

机械制图第6章常用表达方法

机械制图第6章常用表达方法

机械制图与计算机绘图
第六章常用的表达方法
画剖面符号时应注意：
a) 金属材料的剖面符号为与水平方向成45°， 且互相平行、间隔相等的细实线。
（通用剖面线）
b) 剖面符号的倾斜方向左右均可，但同一个 机件的各个图形中则应方向一致、间隔相等。
c) 当图形的主要轮廓线与水平方向成45°时， 该图形的剖面符号应画成30°或60°的平行 线，但方向仍应与同一机件的其他图形一致。
斜视图一般只表达倾斜部分 的局部形状，其余部分可用 波浪线断开不画。
表示该视图名称的 大写拉丁字母应靠近旋 转符号的箭头端。
也允许将旋转角度 符号标注在字母之后。
整理课件
第六章常用的表达方法
机械制图与计算机绘图
6.1.3 局部视图：
第六章常用的表达方法
将物体的某一部分向基本投影面投射所得的视图叫局部视图， 局部视图实际上是某一基本视图的一部分。画局部视图的主要 目的是为了减少作图工作量。
整理课件
机械制图与计算机绘图
几种孔槽的剖视图
第六章常用的表达方法
整理课件
机械制图与计算机绘图
第六章常用的表达方法
（3）画剖面符号
应在剖切面切到的断面轮廓内画出剖面符号。 透明材料
非金属材料
粉末冶金、 砂轮、陶瓷 刀片、硬质 合金刀片
整理课件
液体
木材 （横剖面）
1、用单一剖切面剖切
采用平行于基本投影面的平面剖切——单一平行剖 ,全剖、 半剖、局部剖都是用这类平面剖开机件的 .用不平行于任何 基本投影面的剖切平面剖切——斜剖
2、用几个剖切面剖切
用两个相交的剖切平面(其交线垂直于某一基本投影面)剖开 机件的方法称为旋转剖。用几个平行的剖切平面剖开机件的 方法称为阶梯剖。

局部剖视图

局部剖视图
14

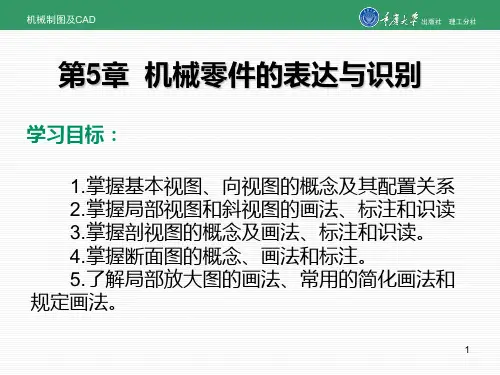

机械制图及CAD
出版社 理工分社
③在机件与剖切平面相接触的剖面区域内，根 据材料的不同画出规定的剖面符号（见表 5.1）。 图中没有材料说明的通常使用金属材料的剖面线。 剖面线间隔应按剖面区域大小选择，剖面区域较大 ，剖面线间隔相应也较大。金属材料的剖面线应以 适当角度的细实线绘制，最好与主要轮廓线或剖面 区域的对称线成 45°
机械制图及CAD
出版社 理工分社
（2）重合断面 画在视图轮廓线内的断面，称为重合断面（图 5.25）。 重合断面的轮廓线用细实线绘制。当视图中的轮廓 线与重合断面的图形重叠时，视图中的轮廓线仍应 连续画出，不可间断（只有这种情况下剖面线才有 可能穿越粗实线），如图 5.25所示。
图5.25
39
机械制图及CAD
9
机械制图及CAD
出版社 理工分社
5.1.5
识读局部视图和斜视图的方法
1）在视图中找带字母的箭头，看清所示部位 和投影方向，然后找对应字母的视图“X”。
2）视图通常是放在箭头所指的方向，如图 5.7中 A向斜视图；有时也可放在其他位置，如 图 5.6中 B 向局部视图。
图5.6
图5.7
10
机械制图及CAD
15
机械制图及CAD
出版社 理工分社
④绘制剖视图后，一般应在剖视图的上方用大 写拉丁字母标出“ X—X”表示剖视图的名称；在相 应的视图上用长约 5 mm 的粗实线分别画在剖切位 置的两端，以表示剖切位置；用箭头表示投射方向 ，并注上对应的字母。根据具体情况也可作相应的 省略。
16
机械制图及CAD
出版社 理工分社
17
机械制图及CAD
出版社 理工分社
5.2.2 几种常见剖视图的种类及识读剖视图方法 由于剖切面剖切机件的范围不同，剖视图可分 为全剖视图、半剖视图和局部剖视图三种。 （1）全剖视图 全剖视图是用剖切平面完全剖开机件所得的剖 视图，剖切平面可以是单一剖切平面，倾斜的、相 交的、平行的、组合的剖切平面。全剖视图主要用 于表达内部形状复杂的不对称机件，或外形简单的 对称机件。“完全剖开、全部移去”所得的剖视图 ，都是全剖视图。

机械制图与中望CAD课件-任务5.4 局部放大图和简化画法

机械制图与中望CAD课件-任务5.4 局部放大图和简化画法
a)
图5-25 局部放大图
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
简化画法包括规定画法、省略画法、示意画法等图示方法。
1.规定画法
规定画法就是对标准中规定的某些特定表达对象所采用的特殊图示方法。 1）在不致引起误解时，对于对称机件的视图可只画1/2或1/4，并在对称中心线的两端画 出两小条与其垂直的平行细实线，如图5-26所示。
5.4 局部放大图和简化画法
课堂讨论 1.在日常生活中，机件哪些部位适合用局部放大图来表达？如何绘制？ 2.什么是简化画法？
5.4.1局部放大图
将机件的部分结构用大于原图形的比例画出的图形，称为局部放大图，如图5-25所示。当机 件的某些结构较小，按原图所用的比例画出，图形过小而表达不清楚，或标注尺寸困难时，可采 用局部放大图画出。局部放大图可以画成视图、剖视图或断面图，它与原图形的表达方式无关。
图5-31 滚花的示意画法
谢谢学习
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
2）对于机件的肋板、轮辐及薄壁等结构，如果剖切平面按纵向剖切，这些结构都不画出 剖面符号，而用粗实线将它与其相邻部分分开，如图5-30所示；回转体机件上均匀分布的肋板、 轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。
5-26 对称机件的画法
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）
2）当回转体机件上的平面在图形中不能充分表达时，可用两条相交的细实线表示这 些平面，如图5-27所示。
图5-27 平面的表达
图5-28 较长机件的画法
5.4.2简化画法（GB/T 16675.1-2012、GB/T 4458.1—2002）

图样画法

图样画法

视图剖视图断面图其他规定画法和简化画法综合运用举例视图视图机件向多面投影体系的各投影面做正投影所得的图形。

视图主要用于表达机件外部结构形状。

视图分为基本视图、向视图、局部视图和斜视图。

基本视图向视图局部视图斜视图基本视图将机件放在由六个基本投影面构成的投影体系中，分别向六个基本投影面投射，得到六个基本视图：主视图、俯视图、左视图、右视图、仰视图、后视图。

六个基本视图的形成六个基本视图的“三等”规律（1）各视图画在同一张图纸内，按此图示的位置配置时，不需标注视图名称。

（2）在六个基本视图中“三等”规律仍存在。

示例向视图未按投影关系配置的视图。

动画向视图的标注:视图名称“×” 在图形上方、大写拉丁字母、A、B、C … 顺次使用箭头表示投射方向字母“×” 相同的字母注在箭头附近局部视图将机件的某一部分向基本投影面投射所得的视图。

局部视图的画法断裂边界用波浪线(或双折线)表示，如局部视图A 。

当所表示部分的结构形状完整，且外轮廓线封闭时，省略波浪线，如局部视图B 。

局部视图的标注:视图名称“×” 在图形上方、大写拉丁字母、A、B、C … 顺次使用箭头表示投射方向字母“×” 相同的字母注在箭头附近局部视图的配置形式1. 按基本视图的形式配置（如局部视图A），此时可省略标注。

2. 按向视图的形式配置（如局部视图B），此时不能省略标注。

局部视图的配置形式3.按第三角画法配置，这种配置要求用细点画线将两个视图相连。

对称机件画成一半和四分之一的局部视图不致引起误解时，对称机件的视图可画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。

斜视图将机件向不平行于基本投影面（投影面垂直面）的平面投射所得的视图。

斜视图图例斜视图的画法机件的断裂边界用波浪线（或双折线）表示。

斜视图一般按投影关系配置，也可按向视图的形式配置。

斜视图的标注视图名称“×”箭头字母“×”注意:斜视图的标注不能省略。

机电一体化必备机械制图2

机电一体化必备机械制图2
(1) 由两个或多个相交的剖切平面剖切得出的移出断 面，中间一般应断开，如图5–27所示。
(2) 当剖切平面通过由回转面形成的孔或凹坑的轴线 时，断面图形应画成封闭的图形，如图5–26中A－A、B－ B所示。
(3) 当剖切平面通过非圆孔，将导致断面图出现完全 分离的两个断面时，则这些结构应按剖视图绘制，如图5– 26（c）和图5–28所示的画法。
5. 长机件的简化画法
当机件（如轴、杆、型材、连杆等）较长，而沿 长度方向形状一致或按一定规律变化时，可断开后缩 短画出，但要按实际长度标注尺寸，如图5–41所示。 断裂处的边界线可用波浪线或双点划线绘制。
总长 (a)
孔距 总孔距
(b)
图5–41 较长机件的画法
5.5 表达方法的综合举例
下面以图5–42所示的滑块盖为例，加以分析。图 5–43列出了滑块盖的四种表达方案。
图6–20 常用键的型式
6.3.2 键槽的画法和尺寸标注及其标记示例 键槽的型式和尺寸，也随键的标准化而有相应的标
准（见附录中附表16）。设计或测绘中，键槽的宽度、 深度和键的宽度、高度等尺寸，可根据被联接的轴径在标 准中查得。轴上的键槽长和键长，应根据轮毂宽，在键的 长度标准系列中选用(键长不超过轮毂宽)。
6.3.3 键联接画法 普通平键和半圆键联接的作用原理相似，半圆键
常用于载荷不大的传动轴上。键联接画法如图6–21所 示，绘制时应注意以下几点：
① 联接时，普通平键和半圆键的两侧面是工作面， 它与轴、轮毂的键槽两侧面相接触，分别只画一条线。
② 键的上、下底面为非工作面，上底面与轮毂槽 顶面之间留有一定的间隙，画两条线。
图5–30 肋板的画法
(2) 当需要表达机件回转体上均匀分布的肋、轮辐、 孔等结构不处于剖切平面上时，可将这些结构旋转到 剖切平面上画出，且不需加任何标注，如图5–31所示。

机械制图 同济大学上海交通大学

机械制图 同济大学上海交通大学

6
7
二、向视图
若六个基本视图不能按标准位置配置时，也可以自由配置， 此视图称为向视图。
B B A C A
C
标注：应在视图的上方标注视图的名称，在相应视图 附近用箭头指明投影方向，并注上同样的字母。
8
三、局部视图(没必要画出整个基本视图)
局部视图是将机件的某一部分向基本投影面投射所得的视图。 注意事项： A
62
几个相交的剖切平面 举例 连杆
剖切平面必须平行或 垂直某一基本投影面 垂直面剖切到的结构 按旋转剖的方法绘制
A A A A A
A-A
63
举例
旋转剖按展开画法 时，图名应标注 “X-X展开” 。 举例P42-3,P42-4
64
举例：
A-A
A A
A
举例：现代P42 3-4转
65
7.3 断

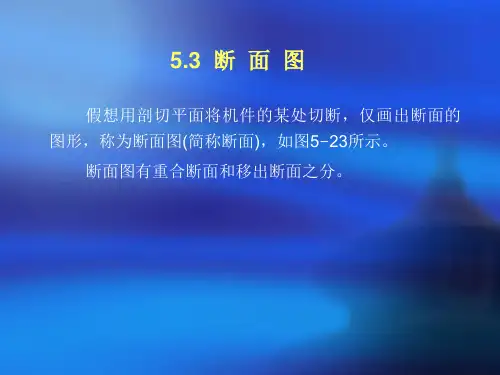

一、断面图的概念
42
43
画局部剖视图应注意的问题：
2.波浪线不能与图上的其它图线重合，也不能画在 其延长线上（为独立线）。
错误
错误
正确
正确
44
3. 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
45
46
4.当被剖结构为回转体时，允许将其中心线作局部
剖的分界线。(建议初学不要用)
5.在一个视图中，局部剖的数量不宜过多。
4）相交平面剖切时必须标注，标注方法与阶梯剖相同
61
4）相交平面剖切时必须标注，标注方法与阶梯剖相同 例：相交平面剖 切标注
A－ A
A
A A ☆ 标注方法：三要素（剖切符号、箭头、名称）一般都要标 注，只有当中间没图形隔开时可省箭头。 ☆ 适用范围：当机件的内部结构形状用一个剖切平面剖切不能 表达完全，且机件又具有回转轴时。

图样画法

图样画法
第6章图样画法
6.1视图 6.2剖视图 6.3断面图 6.4 机件的其他表达方法 6.5剖视图读图
1
6.1视图
视图是根据有关标准和规定，用正投影法所绘制出机件的图 形。视图(GB/T 17461-1998 ;GB/T 4458.1-2002) 主要用来表达机件的外部结构和形状，一般只画出机件的可 见部分，必要时才用虚线表达其不可见部分。视图的种类通 常有者剑丈视图、向视图、局部视图和斜视图四种。
28)。
下一页 返24回
6.3断面图
6.3.2 断面图的种类
根据断面图在绘制时所配置的位置不同，断面图可分为移出 断面和重合断面两种。
1.移出断面 断面图画在视图之外，称为移出断面，如图6-29(a),(b)所
示。 移出断面的轮廓线用粗实线绘制，并尽量配置在剖切线的延
长线上，如图6-29所示，也可在其他适当位置。当断面图 形对称时，移出断面可以配置在视图的中断处，如图6-30 所示。
剖切面的位置一般用剖切符号表示，剖切符号的画法是在剖 切面的起迄和转折处画两小段不与图形轮廓线相交的粗实线， 如图6-11(b)所示。
上一页 下一页 返14回
6.2剖视图
6.2.2剖视图的种类
1.全剖视图 用剖切平面(一个或几个)把机件全部剖开所得的剖视图称
为全剖视图。如图6-10所示是用单一剖切平面剖开机件的 方法所得的全剖视图。 全剖视图主要使用于内部复杂的不对称的机件或外形简单 的对称机件。不论是用哪一种剖切方法，只要是“完全剖开、 全部移去”所得的剖视图，都是全剖视图，如图6-10、图 6-11所示。
上一页 下一页 返4回
6.1视图
6.1.2 向视图
在实际设计绘图中，有时不能同时将六个基本视图都画在同 一张图纸上。为了解决这一问题，以及识别读图问题，国家 标准规定了一种可以自由配置的视图—向视图，即图样上视 图和剖视图自由配置的表示法。每个视图和剖视图，通常用 注在主视图上表示投射方向的箭头旁的大写字母识别。在向 视图的上方标注“x”(x为大写拉丁字母)，在相应视图的附 近用箭头指明投射方向，并标注相同的字母，如图6-5所示。

注意剖视图中剖面线的画法

注意剖视图中剖面线的画法

导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起。
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
普 通 粗牙
联
M
接 螺 纹 细牙
螺
纹 管螺纹 G
是最常用的联接螺纹
用于细小的精密或薄壁零件
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？ 应为?度
倾斜?度
粗、细线
剖面线画到 ?位置
⒊ 螺柱联接装配图的比例画法
l
bm t
螺柱长度: l计= t +0.15d+0.8d+0.3d
bm同螺钉, 由被联接件的 材料决定。
0.25d
⒋ 紧定螺钉联接装配图的比例画法
★ 旋合部分按外螺纹画；其余部分按各自 的规定画。
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
四、螺纹的标注 ⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径
长：L 中等：N
公差带代号
短：S
☆单线螺纹 导程(P螺距) 改为 螺距 。 ☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时，“N”可省略。
★簧丝直径≤2mm的断 ★簧丝直径＜1mm时， 面可用涂黑表示。 可采用示意画法。
用于水管、油管、气管等 薄壁管子上，用于管路的 联接。

机械制图 第9章 机件的常用表达方法-文档资料

机械制图 第9章 机件的常用表达方法-文档资料

⑷ 半剖视图和半视图的分界线是点画线，不能是其他任 何图线，若机件虽然对称，但对称面的外形上有轮廓线时不宜 作半剖。
不能作半剖的机件
3、局部剖视图
用剖切面局部地剖
开机件所得的剖视
图。
用
于表达局部内部结
构形状（内外兼
顾）。
优点：局部剖 视图不需满足任何 条件，可根据需要 任意剖切。
适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。 ① 只有局部内形需要剖切表示，而又不宜采用全剖视时。
② 在剖切面后的其它结 构仍按原来位置投射。 ☆ 适用范围： 当机件的内部结构形状 用一个剖切平面剖切不 能表达完全，且机件又具 有回转轴时。
A－A
A A
A
3.几个平行的剖切平面
问题的提出
适应4结.几构个：平单行方Fra bibliotek向剖有切一平系面列（孔阶、梯槽剖等）结构时，可用 几个互相平行的剖切平面剖切机件。
展开图
转折处不应出 现不完整结构 (如半个孔)
转折处 不画线
(2) 投射方向用箭头 表
示，画在剖切符号的两外端， 并与剖切符号垂直。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“”，并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面或基本 对称平面，且剖视图按基本视图关系配置时，可以不 加标注。
剖切平面通过筋、肋板、辐板等 结构的纵向对称面时，不画剖面 线，用粗实线与邻接部分分开。
旋转剖可用于表达轮、盘类物体上的孔、槽结构，及具有 公共轴线的非回转体物体。
旋转剖画法

机械制图复习知识点【可编辑全文】

机械制图复习知识点【可编辑全文】
27
二.表面粗糙度的代号、符号及其标注
1.表面粗糙度的图形符号
符
号
意义及说明
基本符号，表示表面可用任何方法获得
基本符号加一短画，表示表面是用去除材 料的方法获得。如车、铣、钻、磨、抛光、 腐蚀、电火花加工等。
基本符号加一小圆，表示表面是用不去除 材料方法获得。如铸 、锻、冲压、热轧、冷 轧、粉末治金等。
30
公称尺寸 40
2 标准公差和基本偏差
标准公差
基本偏差
0
+
—
0 基本偏差
标准公差
公称尺寸
⑴ 标准公差 确定公差带的大小。 国家标准共规定了20个等级。即IT01、IT0、IT1—IT18， 从IT01至IT18等级依次降低。 (P303）(表9-3)。
⑵ 基本偏差 用以确定公差带相对于零线的位置。
16
B、凹坑 剖切面通过回转体凹坑的轴线，凹坑应按剖视绘制。
2.当剖切面通过非圆孔 会导致出现完全分离的 两个断面时，这些结构 亦应按剖视绘制。
17
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内
螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
⒉ 内螺纹画法
大径线画细实线
•上下极限偏差由标准公差和基本偏差确定。
31
2）装配图标注形式为：
孔的公差带代号
公称尺寸—————————————
轴的公差带代号
40
H7 n6
或40F7/h6
1)采用基孔制配合时，分子
代号为基准孔代号H。
30
H8 f7
2)采用基轴制配合时，分母代号 为基准轴代号h。
40

机械制图基础知识

机械制图基础知识

3.几个平行的剖切平面 当机件上需要表达的内部结构排列在不同层面上时，可 采用平行的剖切平面剖切。
作此类剖视图应注意以下几点： ⑴不应在剖视图中画出剖切平面的转折线 ⑵剖切的结构应完整 ⑶当结构具有公共中心线时允许剖切平面在中心线处转折 ⑷应按例图图示作出标注。
4.复合的剖切平面
若采用旋转剖或阶梯剖尚不能将机件的内部结 构表达清楚时，可将两种方法相结合剖切机件。
5. 剖切柱面
剖切面一般为平面，如果需要也可采用柱面剖切面。
标注时应加注“展开”二字。
三、剖视图的种类 一般按剖开机件的范围大小不同，剖视图可分为全剖视 图、半剖视图和局部剖视图三种。
1.全剖视图
用剖切面将机件完全剖开所得到的剖视图称为全剖 视图。 全剖视图适用于机件的外形简单或复杂的外形 另有视图表达清楚。
3.局部剖视图
用剖切平面局部地剖开机件所得的剖视图 称为局部剖视图。 局部剖视图的适用情况： ⑴需要表达的内部结构范围较小 ⑵需要保留外形而不宜采用全剖视图 ⑶因机件对称位臵有一轮廓线而不适 合采用半剖视图。
局部剖视图画法： 用波浪线表示局部剖视图的范围，将虚线改画为实线再 画上剖面线。 当被剖切的结构为回转体时，允许将该结构的中心线代 替波浪线。 通常省略局部剖视图的标注。
移出断面图的标注方法： 1.当断面图画在剖切线的延长线上时，对称的图形可省 略标注，若不对称应标注剖切符号及投射方向箭头。 2.当断面图未放臵在剖切位臵的延长线上时，应标注剖 切符号和表示断面图名称的字母。
三、重合断面图 剖切后将断面图重叠在视图上的断面图称为重合断面图。 重合断面图多用于表达机件上形状较为简单的断面。 重合断面图画法： 重合断面图的轮廓线用细实线绘制，且不得影响视图中 的轮廓线。 对称的重合断面图可省略标注，如不对称应作出标注。

机械制图

机械制图

1.1.2图线及其画法（GB/T17450-1998，等同采用ISO 128-20）
1.线型及其应用
国家标准规定的基本线型共有15种型式，绘图时常用到其中的一小部分，如粗实线、细实线、虚线 、点画线、双点画线、波浪线、双折线、粗点画线等，各类线型、宽度、用途如表1-5所示，各种线型的 应用示例如图1-20。 机械工程图样上采用两类线宽，粗线和细线。其宽度比例为2：1.
图1-26 比例的注写
绘图时所用的比例，应根据图样的用途与被绘对象的复杂程度，从表1-8和表1-9中选用，并优先用表1-8 中的常用比例，必要时，允许选用表1-8中的可用比例。一般情况下，一个图样应选用一种比例。根据专业制 图的需要，同一图样可选用两种比例，即某个视图或某一部分可采用不同的比例（例如局部放大图），但必 须另行标注。另行标注时，要按图1-26所示来标注。
形状特征视图
上页
下页
返回
位置特征视图 ——最能反映物体位置特征的那个视图。
位置特征视图
上页 下页 返回
二、看图的方法和步骤
1. 1.4比例（GB/T14690-1993 等效采用ISO 5455）
1. 1.5尺寸标注（GB/T4458 4-2003）
返回目录
1. 1.1图纸幅面和图框格式（GB/T14689-1993 等效采用ISO 5457）
国家标准中的每一个标准都有标准代号，如ＧＢ／T4457.4－2002，其中“ＧＢ ”为国家标准代号，它是“国家标准”汉语拼音缩写，简称“国标”，“Ｔ”表示 推荐性标准，（如果不带“T”，则表示为国家强制性的标准）“4457.4”表示该标准 编号，“2002”表示该标准是2002年颁布的，以前有用两位数表示的，如ＧＢ /T14689-93。

工程制图-图样画法 - 断面图和规定画法

工程制图-图样画法 - 断面图和规定画法

断面图
剖视图
3 断面图
重合断面图 画在视图之内的断面图称为重合断面图。 重合断面图的轮廓线用细实线绘制。当视图中
轮廓线与重合断面图的图形重叠时，视图中的轮廓 线仍应连续画出，不可间断。
3 断面图
移出断面图应尽量配置在剖切面迹线或剖切符号的延 长线上，也可以配置在其它适当的位置。
3 断面图
3.3 断面图的标注
规则： 对于机件的肋 板，如按纵向剖切， 肋板不画剖面符号， 而用粗实线将它与 其邻接部分分开。
4 规定画法和简化画法
4.3 均匀分布的肋板及孔的画法
若干直径相同 且成规律分布 的孔，可以仅 画出一个或几 个，其余只需 用细点画线表 示其中心位置。
肋不对称，画成对称
孔未剖到，画成剖到
4 规定画法和简化画法
1）移出断面的标注方法
标注内容与 剖视图相同
3 断面图
2）重合断面的标注方法 配置在剖切线上的不 对称的重合断面图， 可省略字母。
对称的重合断面 图，可不标注。
4 规定画法和简化画法
4.1 局部放大图
当机件上部分结构的图形过小时，可以采用局部放 大的比例画出。
4 规定画法和简化画法
4.2 肋板的画法
4.6 圆柱体上因钻小孔、铣键槽等出现的交线允许省略，但必 须有其他视图清楚地表示了孔、槽的形状。
交线用轮廓线代替
交线用轮廓线代替
4 规定画法和简化画法
4.7 当机件上有若干相同的结构要素并按一定的规律分布时，
只需画出几个完整的结构要素，其余的用细实线连接或！
4.4 断开画法
轴、杆类较长的机件，当沿长度方向形状相同或按一 定规律变化时，允许断开画出。
标注尺寸时，仍注实长。

现代工程图学第八章 图样画法

现代工程图学第八章 图样画法

绘制局部放大图时，用细实线圆或长圆圈出被 放大的部位，并尽量配置在被放大部位的附近。
当同一物体有几个被放大部位时，必须用罗马 数字依次标明，并在上方标注出相应的大写罗马数 字和采用的比例。若只有一处被放大时，在局部放 大图上方只需注明所采用的比例。
§5 规定画法和简化画法
（1）对于物体上的肋、轮幅及薄壁等，如按纵 向（剖切平面平行于它们的厚度方向）剖切时，这 些结构都不画剖面符号，而且用粗实线将它与其相 邻部分分开。
不要画在轮廓线的延长线位置
画局部剖视图应注意的问题：
（3） 当被剖切结构为回转体时，允许将该结构 的轴线作为局部剖视图与视图的分界线。
画局部剖视图应注意的问题：
（4） 当用单一剖切平面剖切，且剖切位置明显 时，局部剖视图的标注可省略。
画局部剖视图应注意的问题：
当剖切平面的位置不明显或剖视图不在基本视 图位置时，应标注剖切符号、投射方向和局部剖视 图的名称。
六个投影面展开时，规定正投影面不动，其余各投 影面按图示的方向，展开到正投影面所在的平面上。
主视图
仰视图
右视图 俯视图
左视图
后视图
主视图被确定之后，其他基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
1.2 向视图
向视图是可以自由配置的视图。 在向视图的上方标注“”(“”为大写拉丁字母)；在 相应视图附近用箭头指明投射方向，并标注相同的字母。
(2) 在剖视图的上方用大写拉丁字母标出剖视图的名称
“-”，并在剖切符号附近注上相同的字母（当图形拥
挤时，转折处可不写字母），字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本视图关系配置时，可省略箭头。
单击立体模型区或此处可观看三维动画

机械制图考试题(附参考答案)

机械制图考试题(附参考答案)

机械制图考试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.内螺纹在规定画法中大径用（）绘制。

A、点画线B、细实线C、粗实线D、虚线正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、全剖视图B、半剖视图C、局部放大图D、局部视图正确答案：C3.下列属空间曲线的是( )。

A、双曲线B、拋物线C、螺旋线D、椭圆正确答案：C4.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定位尺寸C、总体尺寸D、定形尺寸正确答案：B5.具有间隙的配合称为（）。

A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：D6.椭圆画法正确性较高的画法为( )。

A、同圆心画法B、四心圆画法C、三圆心画法D、二圆心画法正确答案：A7.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、矩形D、三角形粗牙螺纹正确答案：B8.用于确定平面图形中某一形状大小的尺寸称为（）。

A、高度尺寸B、长度尺寸C、定形尺寸D、定位尺寸正确答案：C9.俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A10.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A11.两圆柱齿轮轴线之间的最短距离称为（）。

A、中心距B、齿距C、分度圆D、全齿高正确答案：A12.画直线时，铅笔与纸面的倾斜角度约为( )。

A、90°B、60°C、30°D、45°正确答案：B13.机械图样中，表示可见轮廓线采用( )。

A、波浪线B、细实线C、细点画线D、粗实线正确答案：D14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、特殊性D、收缩性正确答案：D15.移出断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、点画线D、细实线正确答案：A16.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
