铣工工艺第十三章铣刀几何参数和铣削用量的选择铣刀是铣削加工中最为重要的切削工具之一，其几何参数的选择对于加工质量、效率和刀具寿命有着重要的影响。
本章将介绍铣刀几何参数的选择原则和铣削用量的确定方法。
一、铣刀几何参数的选择原则1.刀尖半径（RE）的选择：刀尖半径的大小直接影响到切削力和表面质量。
在一般情况下，刀尖半径越大，切削力越小，表面质量越好。
但是，过大的刀尖半径会导致铣削面积减小，加工效率降低。
因此，需要根据具体情况选择合适的刀尖半径。
2.刀具倾角（AP）的选择：刀具倾角的大小决定了铣削切削力的方向和大小。
一般情况下，刀具倾角越大，切削力越小，表面质量越好。
但是，过大的刀具倾角会导致切削力的方向与进给方向夹角过大，容易引起振动和切削不稳定。
因此，需要根据具体情况选择合适的刀具倾角。
3.切削刃数（Z）的选择：切削刃数的选择与铣削切削力和切削效率有关。
一般情况下，切削刃数越多，每刃切削力越小，切削效率越高。
但是，过多的切削刃数会导致刀具刃间距过小，切削润滑效果差，容易引起刀具卡刃、切削热等问题。
因此，需要根据具体情况选择合适的切削刃数。
4.刀具材料的选择：刀具材料的选择直接影响到刀具的切削性能和寿命。
一般情况下，硬度较高、耐磨性好的刀具材料能够提高刀具的使用寿命。
常用的刀具材料有硬质合金、高速钢和陶瓷等。
需要根据具体情况选择合适的刀具材料。
二、铣削用量的选择方法铣削用量的选择是指切削速度、进给量和切削深度的确定。
铣削用量的选择直接影响到加工效率、表面质量和刀具寿命。
1.切削速度的选择：切削速度的选择应根据刀具材料、工件材料和切削润滑条件等因素综合考虑。
一般情况下，切削速度越高，加工效率越高，但是过高的切削速度会导致刀具温度升高，刀具寿命降低。
需要根据实际情况选择合适的切削速度。
2.进给量的选择：进给量的选择应根据切削力和切削表面质量的要求综合考虑。
一般情况下，进给量越大，加工效率越高，但是过大的进给量会导致切削力增大，切削表面质量降低。
三、铣削加工与刀具铣削是广泛使用的切削加工方法之一，它适用于加工平面、阶台面、沟槽、成形表面以及切断等。
铣刀的每一个刀齿都相当于一把车刀，它的切削基本规律与车削相似，但铣削是断续切削，切削厚度和切削面积随时在变化，所以铣削过程具有一些特殊规律。
以圆柱铣刀和面铣刀为例，介绍铣刀的几何参数和铣削过程特点，分析常用尖齿铣刀的结构特点、应用范围，为掌握常用标准铣刀的合理选用打下初步基础。
1. 铣刀的类型和几何参数（1）铣刀的类型铣刀是刀齿分布在旋转表面上或端面上的多刃刀具。
按刀齿齿背形状可分为尖齿铣刀和铲齿铣刀。
尖齿铣刀与铲齿铣刀相比，具有加工表面质量好，耐用度髙，切削效率髙等优点，因此得到广泛的使用。
铲齿铣刀沿前刀面可以重磨，重磨后铣刀刃形能保持不变，当铣刀具有复杂刃形时，铣刀制造容易、重磨简单，主要用于加工成形表面。
（2）铣刀的几何参数以圆柱铣刀和面铣刀为例来分析铣刀的几何参数。
铣削时，铣刀旋转是主运动，工件与铣刀沿进给方向相对运动是进给运动。
铣刀的主剖面标注坐标系由pr 、ps和p三平面组成：基面pr是过切削刃上的选定点且包含铣刀轴线的平面，即垂直于主运动速度方向的平面；切削平面ps是过切削刃上选定点与切削刃相切且垂直于基面的平面；主剖面p是通过切削刃上选定点，同时垂直于基面与切削平面的平面。
圆柱铣刀的主剖面p0与进给剖面pf；切削平面ps与切深剖面pp相互重合。
铣刀的主剖面p亦即为铣刀的端平面。
由于设计和制造的需要，铣刀的标注几何角度除规定在主剖面系外，还分别规定法剖面系和进给切深剖面系。
2）铣刀的几何角度车刀几何角度的定义也适用于铣刀。
①圆柱铣刀的几何角度圆柱铣刀的主剖面和进给剖面相重合，所以前角γ0和后角a分别等于进给前角γf和进给后角αf ，图纸上应标注γn和a。
主剖面、法剖面之间前角、后角关系可用下式换算：ββγγc o sc o satgatgtgtgnn==……………………4-13 4-14式中：β－螺旋角，相当于车刀上的刃倾角λs。
铣削宽度与铣刀直径关系铣削是一种常见的金属加工方法，用于加工各种形状的零件。
在铣削过程中，铣刀的直径对于铣削宽度有着重要的影响。
本文将探讨铣削宽度与铣刀直径之间的关系，并分析其影响因素和应用。
一、铣削宽度与铣刀直径的关系铣削宽度是指在一次切削中铣刀所能切削的宽度范围。
通常情况下，铣削宽度与铣刀直径成正比关系，即铣刀直径越大，铣削宽度也越大。
这是因为铣刀直径越大，刀具的切削边缘长度也相应增加，因此可以覆盖更大的切削面积。
在实际应用中，铣削宽度的选择需要考虑多个因素，包括工件材料、刀具材料和加工要求等。
一般来说，当铣刀直径较小时，由于切削边缘长度有限，铣削宽度也相对较小。
而当铣刀直径较大时，铣削宽度可以更大，但也要考虑切削力和加工表面质量等因素。
二、影响铣削宽度的因素除了铣刀直径外，还有一些其他因素会影响铣削宽度的选择。
1. 切削力：较大的铣削宽度会导致较大的切削力，对机床和刀具的负荷会增加。
因此，在选择铣削宽度时需要考虑切削力的限制，以保证加工的稳定性和刀具的寿命。
2. 加工表面质量：较大的铣削宽度可能会影响加工表面的质量，导致表面粗糙度增加。
因此，在对表面质量要求较高的情况下，需要适当减小铣削宽度。
3. 切削速度：铣削宽度的选择还要考虑切削速度。
一般来说，较大的铣削宽度需要较高的切削速度，以保证切削效率和加工质量。
但过高的切削速度可能会导致刀具磨损加剧，也需要根据具体情况进行选择。
三、铣削宽度与应用根据铣削宽度与铣刀直径的关系，可以进行以下应用。
1. 粗加工：当需要进行较大切削量的粗加工时，可以选择较大的铣刀直径，以实现较大的铣削宽度。
这样可以提高加工效率，减少加工时间。
2. 精加工：当需要进行较高精度和较好表面质量的精加工时，需要选择较小的铣削宽度。
这样可以减小切削力和表面粗糙度，提高加工质量。
3. 多道次加工：对于较大的加工量，可以通过多道次加工的方式来实现。
在每次加工中选择适当的铣削宽度，以保证加工质量和切削效率。

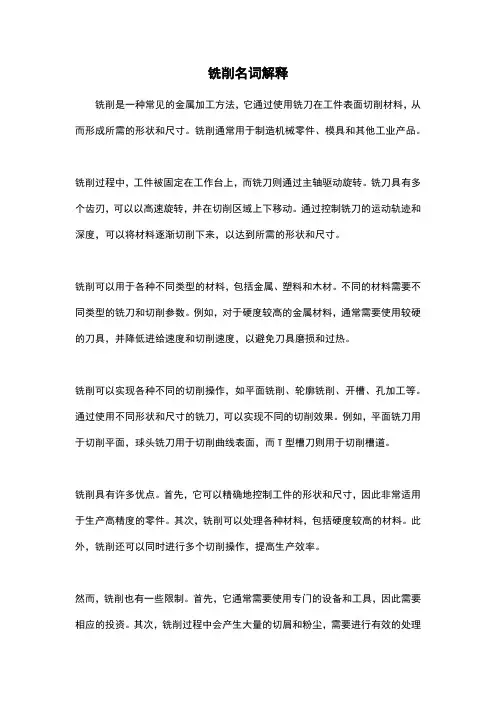

铣削名词解释铣削是一种常见的金属加工方法，它通过使用铣刀在工件表面切削材料，从而形成所需的形状和尺寸。
铣削通常用于制造机械零件、模具和其他工业产品。
铣削过程中，工件被固定在工作台上，而铣刀则通过主轴驱动旋转。
铣刀具有多个齿刃，可以以高速旋转，并在切削区域上下移动。
通过控制铣刀的运动轨迹和深度，可以将材料逐渐切削下来，以达到所需的形状和尺寸。
铣削可以用于各种不同类型的材料，包括金属、塑料和木材。
不同的材料需要不同类型的铣刀和切削参数。
例如，对于硬度较高的金属材料，通常需要使用较硬的刀具，并降低进给速度和切削速度，以避免刀具磨损和过热。
铣削可以实现各种不同的切削操作，如平面铣削、轮廓铣削、开槽、孔加工等。
通过使用不同形状和尺寸的铣刀，可以实现不同的切削效果。
例如，平面铣刀用于切削平面，球头铣刀用于切削曲线表面，而T型槽刀则用于切削槽道。
铣削具有许多优点。
首先，它可以精确地控制工件的形状和尺寸，因此非常适用于生产高精度的零件。
其次，铣削可以处理各种材料，包括硬度较高的材料。
此外，铣削还可以同时进行多个切削操作，提高生产效率。
然而，铣削也有一些限制。
首先，它通常需要使用专门的设备和工具，因此需要相应的投资。
其次，铣削过程中会产生大量的切屑和粉尘，需要进行有效的处理和清理。
此外，对于复杂形状的工件，铣削可能需要多个工序和多次切削操作。
总之，铣削是一种常见的金属加工方法，它可以通过切削材料来形成所需的形状和尺寸。
它具有广泛的应用领域，并且可以处理各种不同类型的材料。
铣削的优点包括高精度、多功能和高效率，但也需要相应的设备和处理切屑的措施。
