海尔洗衣机电控板工作原理
海尔洗衣机的电控板是一种集成电路板，负责控制整个洗衣机的工作过程。
它通过电路连接与洗衣机的其他部件，包括电机、水泵、加热器、传感器等。
电控板工作的原理主要分为以下几个步骤：
1. 电源供电：当洗衣机插上电源之后，电控板会接收电源供电，从而激活其功能。
2. 选择程序：用户可以通过按键或转动选择器来选择洗衣机的工作程序，例如标准洗、快速洗、漂洗、脱水等。
3. 传感器检测：洗衣机内置了各种传感器，如温度传感器、水位传感器等，电控板会通过这些传感器实时检测洗衣机内部的状态，如水位、温度等。
4. 数据处理：电控板会将传感器检测到的数据进行处理，并与当前选择的洗衣程序进行匹配，从而确定洗衣机的工作模式和参数，如水位控制、加热控制等。
5. 输出控制信号：根据处理后的数据，电控板会生成相应的控制信号，通过电路连接与洗衣机的其他组件进行通信和控制，例如控制电机运转、水泵抽水、加热器加热等。
6. 状态显示：电控板还负责洗衣机的状态显示，例如显示当前洗衣程序、剩余时间、错误代码等信息，以供用户查看和操作。
总之，海尔洗衣机的电控板通过接收电源供电和各种传感器检测到的数据，进行数据处理和控制信号输出，以实现洗衣机的自动化工作。
滚筒洗衣机各部件拆解教程一、洗衣机使用前的拆装1、拆除运输螺钉滚筒洗衣机的桶部装是采用整体吊装形式装配在箱体内的。
为了避免洗衣机的运输过程中桶体与外箱体相互碰撞，在出厂时，外桶部装与箱体之间是用4个运输螺钉固定在一起的。
因此，在安装洗衣机时，应首先拆除运输螺钉(用13的搬手)，运输螺钉取下后应妥善保存，以备必在时运输洗衣机用。
2、底角的调整滚筒洗衣机的四个底脚是用来调节洗衣机平衡的。
洗衣机放置好后，用17的板手将四个底脚螺母向下旋松，用手调整底脚螺丝，使洗衣机平衡，然后，用向上拧底脚螺母与箱体底部旋紧。
3、进水管的安装将随机携带的进水管一端，接到水龙头上，另一端装在洗衣机进水电磁阀上。
4、排水管的安装滚筒洗衣机排水管应挂起来，一般出水口末端最高位置不得高出洗衣机底部100厘米，最低不得低于60厘米，或者将排水管挂在水池边沿。
洗衣机的排水管也可以插在下水管里，但排水管必须固定排水管支架里。
5、接地线的安装滚筒洗衣机必须将外壳牢固接地。
滚筒洗衣机采用的电源线为三芯插头，本身有接地线，只要将插头插入有地线装置的单相三芯插座中即可。
如果用户家中没有三芯插座，应在洗衣机箱体后上方接地符号处，加接黄绿双色接地线，并牢固接地。
二、滚筒洗衣机主要部件的拆装（一）电脑板的拆装1、用十字螺丝刀卸下顶盖板后边的两个固定螺钉，从上面用手向后拍打，就可将顶盖板取下。
2、按下止挡件，抽出分配器盒3、用十字螺丝刀卸下洗涤盒前端两螺钉。
4、用十字螺丝刀卸下控制面板的两个螺丝。
5、向上拿起控制面板。
6、旋下电脑板6个螺钉。
7、从控制面板中拿出电脑板。
轻轻拔出导线插件，更换电脑板时，按原样插好插件。
注意：重新安装配需先将程序旋钮装配在电脑板上。
（二）滤波器、水位传感器和进水电磁阀的拆装1、打开洗衣机上盖。
（见图）2、滤波器的拆装：用12的套筒扳手拆下安装在箱体右后上方的六角螺母，就可拆下滤波器，如果滤波器损坏，对照原导线颜色，将连接线换到新件上，将滤波器重新安装到洗衣机上。
洗衣机常见故障维修实例[1]一台小天鹅ＸQＢ３３－８２型全自动洗衣机进水正常、洗衣正常，但不能排水。
故障检修：首先检查马达式排水牵引器。
在牵引器接线端直接加上２２０Ｖ电压，牵引器不动作，牵引器坏。
更换后试机，仍不能排水。
这说明洗衣机微处理主板也有问题。
由于该机能按程序进行进水、洗衣，判断主板ＣＰＵ正常，故障点应在主板上ＣＰＵ与排水牵引器之间的接口电路上。
拆开洗衣机仔细检查主板（微处理主板完全被防水胶围裹，需用刀片剥开防水胶），发现连接牵引器插座与元件Ｑ１９（型号为ＡＣ０３Ｆ）第②脚间的敷铜板已烧断裂。
拆下Ｑ１９，用万用表测量，发现已被击穿。
该元件型号市场上少见，分析实物电路判断其为双向可控硅。
因其负载牵引器电流仅３０ｍＡ，试用常见的双向可控硅ＭＡＣ９７Ａ６代换，并用导线连通敷铜线的断裂处后，试机工作正常。
[2]一台小天鹅XQB50-885A型全自动洗衣机不排水。
故障检修：检查发现排水电磁阀线圈烧坏。
调换新件后，试机，电磁阀仍不能吸合。
测电脑板上排水电磁阀控制电压(DC210V)输出端，为0V，说明电脑板上排水电磁阀控制电路有问题。
经检查发现电磁阀供电线路铜箔已烧断。
挖开密封胶，用导线将烧断处连接好，故障排除。
[3]一台小天鹅XQB40-33型全自动洗衣机，开启电源指示发光二极管不亮，按动按键无反应。
故障检修：首先检查电源稳压部分，输出电压正常。
说明问题出在保护电路。
测IC1(DJ2001)⒀脚为高电平,保护电路已起控。
保护电路是当电源电压低于178V时，为了保护电机、进水阀、排水阀才动作。
而现在电源电压正常。
说明可能是保护电路有元件损坏引起误动作。
测检测点TP8电压，也就是保护取样电压，为3.4V，此电压加在V302的b极，又测该V302的c、e极电压均为2.8V，可见V302已导通，取样电路正常。
再测V303的c极(检测点TP9)，为低电平，V303未导通。
测V303 b极电压时发现当表笔搭到V303的b极脚位上时(另一支表笔接地)。

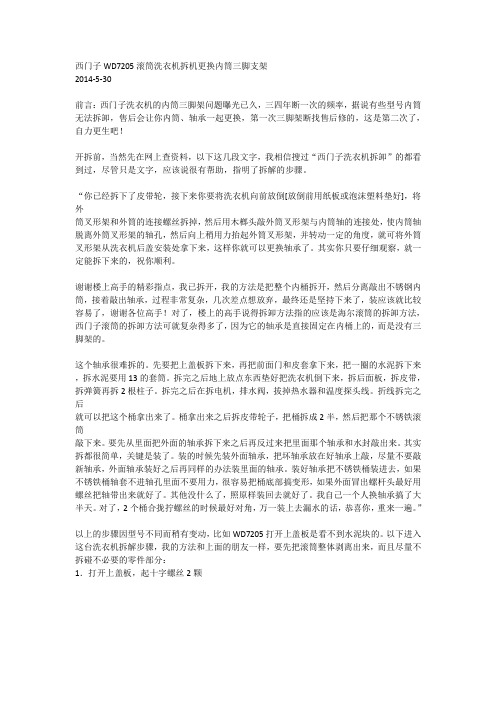

西门子WD7205滚筒洗衣机拆机更换内筒三脚支架2014-5-30前言：西门子洗衣机的内筒三脚架问题曝光已久，三四年断一次的频率，据说有些型号内筒无法拆卸，售后会让你内筒、轴承一起更换，第一次三脚架断找售后修的，这是第二次了，自力更生吧！开拆前，当然先在网上查资料，以下这几段文字，我相信搜过“西门子洗衣机拆卸”的都看到过，尽管只是文字，应该说很有帮助，指明了拆解的步骤。
“你已经拆下了皮带轮，接下来你要将洗衣机向前放倒[放倒前用纸板或泡沫塑料垫好]，将外筒叉形架和外筒的连接螺丝拆掉，然后用木榔头敲外筒叉形架与内筒轴的连接处，使内筒轴脱离外筒叉形架的轴孔，然后向上稍用力抬起外筒叉形架，并转动一定的角度，就可将外筒叉形架从洗衣机后盖安装处拿下来，这样你就可以更换轴承了。
其实你只要仔细观察，就一定能拆下来的，祝你顺利。
谢谢楼上高手的精彩指点，我已拆开，我的方法是把整个内桶拆开，然后分离敲出不锈钢内筒，接着敲出轴承，过程非常复杂，几次差点想放弃，最终还是坚持下来了，装应该就比较容易了，谢谢各位高手！对了，楼上的高手说得拆卸方法指的应该是海尔滚筒的拆卸方法，西门子滚筒的拆卸方法可就复杂得多了，因为它的轴承是直接固定在内桶上的，而是没有三脚架的。
这个轴承很难拆的。
先要把上盖板拆下来，再把前面门和皮套拿下来，把一圈的水泥拆下来，拆水泥要用13的套筒。
拆完之后地上放点东西垫好把洗衣机倒下来，拆后面板，拆皮带，拆弹簧再拆2根柱子。
拆完之后在拆电机，排水阀，拔掉热水器和温度探头线。
折线拆完之后就可以把这个桶拿出来了。
桶拿出来之后拆皮带轮子，把桶拆成2半，然后把那个不锈铁滚筒敲下来。
要先从里面把外面的轴承拆下来之后再反过来把里面那个轴承和水封敲出来。
其实拆都很简单，关键是装了。
装的时候先装外面轴承，把坏轴承放在好轴承上敲，尽量不要敲新轴承，外面轴承装好之后再同样的办法装里面的轴承。
装好轴承把不锈铁桶装进去，如果不锈铁桶轴套不进轴孔里面不要用力，很容易把桶底部搞变形，如果外面冒出螺杆头最好用螺丝把轴带出来就好了。

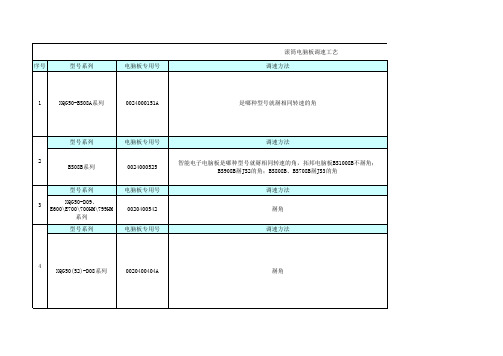

000194K1060、1050、1098、1096、1018、998、918、860、850、898、896、818、798、796、718之间循环可调。
当显示屏所示数值与洗衣机面板数值一致时，按温度按键存储设定值，之后断电（把洗衣机的电源线插头从插座上拔下）即可
进入型号选择操作：按超净漂洗键同时上电(拿洗衣机的电源线插头插在插座上，如果插头原来就插在插座上的话，必须拔下重插才行）4秒之后，进入型号选择模
100b—1000r变频)8公斤默认140b－120b－100b，显示区显示1400，第一次调节时，按速度键在140b－120b－100b之间循环可调；按温度按键存储之后断电（把洗衣机的电源线插头从插座上拔下）即可。
后续调节时，型号只能从高转速调节到低转速，不能反向调节（例如：140b型号可以调节到120b型号，但是不能从120b型号调节到140b型号）；但同转速不同型号之间可以相互转换。
(拿洗衣机的电源线插头插在插座上，如果插头原来
6
1
XQG70-BX12288A。
统帅滚筒洗衣机电子门锁123脚检查思路
对于滚筒洗衣机的电子门锁123脚的检查思路，我可以提供一些一般性的建议，但请注意，具体操作尚需参考相关设备说明书或者请专业技术人员进行检修。
1. 安全断电：首先确保洗衣机断电，避免电源带来的安全隐患。
2. 检查电源线连接：检查门锁的电源线是否正常连接在主控板上，若有松动或断开的情况，需要重新连接。
3. 检查门锁线连接：检查门锁与主控板之间的线路是否连接正常，如有损坏或者接触不良，应修复或更换线路。
4. 检查门锁结构：检查门锁的外部结构是否有损坏或破裂，如有破损需要更换门锁。
5. 检查门锁开关：使用万用表或电压表等工具测试门锁的开关功能是否正常，检查开关是否损坏，如有损坏需要更换门锁。
6. 检查门锁电磁铁：使用万用表或电阻表等工具测量门锁电磁铁是否损坏或失效，如有损坏需要更换电磁铁。
7. 检查主控板：如果以上检查都没有发现问题，可能是主控板的故障引起的。
需要检查主控板是否工作正常，如有故障需要修复或更换主控板。
以上是一般的检查思路，如果问题无法自行解决，建议联系专业维修人员或者洗衣机厂家进行进一步的检修或修理。
洗衣机电脑板基本知识夏建芳2010、6一.洗衣机的基本功能介绍洗衣机电脑板基本知识二.洗衣机驱动控制系统框图三.洗衣机电脑板的基本特点四.洗衣机电脑板原理图五.主要元器件简介六.干调与工厂模式简介七.错误代码简介1、波论洗衣机基本功能•典型的一款控制面板1、波论洗衣机基本功能•所选自动程序及其初始化状态浸泡程序浸泡、洗12分、漂2次、脱6分，水位初设为第8档各程序的说明标准程序标准、洗12分、漂2次、脱6分，水位初设为第8档快洗程序快洗、洗6分、漂1次、脱4分，水位初设为第5档童装程序童装、洗15分、漂3次、脱5分，水位初设为第8档大物程序大物，洗15分、漂2次、脱7分，水位初设为第8档水循环程序浸泡、标准、洗12分、漂2次，水位初设为第8档自洁程序童装、大物、洗6分、漂1次、脱3分，水位初设为第2档1、波论洗衣机基本功能1）进水、补水、洗衣功能•进水功能: 按启动键进水达1小时水位没有到达设定的水位，（包括漂洗时进(水以及补水时未“置位”）则报警。
报警后仅“门开关”可恢复查进水阀，水龙头开否等)再次进水重新计时开始，在此时限内进水到位，水位开关响应后，电脑板则关闭进水阀，立即转入洗衣或漂洗衣操作。
•自动补水功能在洗衣或漂洗衣时，如漏水等其它原因，应每隔一分钟检查水位(先停止3秒然后判水位)，如果水量减少到与所选的水位频率差200—300Hz时，电脑应能检200300Hz测到并停止洗衣操作并补水，水位到设定水位后从“中断点”继续执行洗衣操作，补水时间不计入洗衣时间，如果补水超过1h，电脑会自动报警。
•平衡水流在各个自动程序及其相应组合程序的洗衣或漂洗衣时有20秒的“平衡水流”。
1、波论洗衣机基本功能2）排水功能•排水时间t的设定(T为排水至水位频率25.9KHz的时间)t=T+60t T+60秒。
•如排水时间T 5 时则呈报警状态，待故障消除后，电脑重新开始排水计时。
•排水时“门开关”不响应，按“暂停”键则立即响应停止排水。
1、机框的拆卸1)卸下工作台与箱体固定螺钉，将工作台钳在箱体上。
2)卸'下工作台与控制面板的三颗固定螺钉，将工作台与控制面板松开。
2、电脑板的拆卸1)用手向上掰升控制板的外边缘，使其与边框分离。
2)拧下螺钉，先取出防水板，在将电路板卸下，并从电脑板上拔下导线插头。
3)松开水位开关，安装开关及电源开关的紧固螺钉，将开关一一卸下。
3、波轮的拆卸1)用十字起旋松波轮螺钉，旋出10cm后用手提出螺钉，即可将波轮提起。
如果提不起，可用扁口起从波论边缘几个位置处轻轻撬起，然后再提螺钉头。
2)在拆卸波轮时，如果实在拆不下来，可先拆卸三角皮带和离合器皮带轮，再取波轮，抱簧。
对一般离合器只要卸下离合套，轻轻松开离合器内轴，然后就能将波轮连洗涤轴一起提起。
4、内桶的拆卸1)拆下机框，将机框挂在箱体后部(注意导线和软管不能被拉断和划破)。
2)用十字螺钉旋具卸下内桶护圈的固定螺钉，并取出内桶护圈。
3)拆下波轮，取下波轮轴上的垫圈，用专用扳手卸下同定内桶的六角扁螺母。
4)轻轻摇晃内桶，使其松动，然后用于握住平衡圈，向上提起。
5、电动机的拆卸取下三角皮带，松开电动机两端的固定螺钉，轻轻摇晃电动机即可取下。
6、排水电磁铁的拆卸用尖嘴钳将衔铁上的开口销拔下，卸下固定电磁阀的螺钉，即可将电磁阀取下。
7、排水阀的拆卸用尖嘴钳将连接电磁铁衔铁的开口销拔下，然后旋转排水阀盖，握住阀盖往外拉，即可将排水橡胶阀连同电磁铁拉杆等一起取下。
8、离合器的拆卸1)拆卸工作台，取出波轮、盛水桶密封圈及离心桶。
2)将洗衣机横倒，取下三角皮带。
3)卸下离合器的固定螺钉，即可将离合器从箱体下部取出。
9、盛水桶的拆卸1)拆卸工作台，取出离心桶、排水阀。
2)卸下底盘上与盛水桶连接的自攻螺钉，从箱体上拿出盛水桶。
10、大油封的拆卸大油封一般固定在离合器上，也有的用自攻螺钉固定在盛水桶的底部，如果拆大油封，只需拆下离合器即可。
