质量分析7种统计工具

质量管理七种工具是指在质量管理过程中常用的七种方法和工具，包括流程图、因果图、直方图、散点图、控制图、检查表和Pareto图。

这些工具可以帮助识别问题、分析数据、改进过程，以提高产品或服务的质量。

流程图：用于显示一个或多个输入转化为一个或多个输出的过程中，所需要的步骤顺序和可能分支。

流程图有助于了解和估算一个过程的质量成本。

因果图：也称为鱼骨图或石川图，用于分析问题的根本原因。

通过将问题与可能的原因相关联，可以识别出问题的潜在因素。

直方图：一种特殊的条形图，用于描述集中趋势、分散程度和统计分布形状。

直方图可以直观地展示数据的分布情况。

散点图：显示两个变量之间的关系的图表。

通过散点图的观察和分析，可以发现两个变量之间是否存在相关关系或因果关系。

控制图：用于确定一个过程是否稳定或可预测的绩效。

控制图可以检测到过程的异常波动，从而及时采取措施解决问题。

检查表：用于收集数据的查对清单。

通过检查表，可以对某一特定事项或问题进行逐项检查，以便记录和分析数据。

Pareto图：一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

Pareto图可以帮助企业优先解决关键问题，提高生产效率和质量。

这些工具在质量管理中发挥着重要作用，通过综合运用这些工具，企业可以更好地理解和控制生产过程，提高产品质量，降低生产成本，增强客户满意度和忠诚度。

第⼆节质量管理咨询的常⽤统计技术⼆、质量分析技术Ⅱ——新七种⼯具质量管理分析的新七种⼯具包括：关联(系)图、KJ法(亲和图)、系统图、矩阵图、矩阵数据分析法、过程决策程序图法(PDPC 法)、⽮线图(络图)。

(⼀)关联(系)图1.关联(系)图的含义所谓关联(系)图，是把⼀个或若⼲个存在的问题及其因素间的因果关系⽤箭头连接起来的⼀种图，便于直观地找出各因素之间的因果关系。

2.关联(系)图的作⽤关联(系)图适合于整理因素间有交叉关系的较复杂的问题，同时应⽤关联(系)图从计划阶段开始就能够以⼴阔的视野把握问题，同时准确地抓住重点并协调⼤家的意见，让每个⼈都可不拘形式⾃由发表意见，有利于探索问题的因果关系，能打破成见和解决问题。

其具体应⽤于以下环节：(1)制订、展开质量保证和质量管理⽅针；(2)制订质量管理的推进计划；(3)分析制造过程中不良品的原因，尤其是潜在原因的分析；(4)提出解决市场投诉的措施；(5)有效地推进QC⼩组活动；(6)促进采购原辅材料、外购件的质量管理；(7)改进各职能管理⼯作的质量。

3.关联(系)图的绘制步骤(1)提出认为与问题有关的⼀切相关原因(因素)；(2)⽤简明通俗的语⾔表⽰原因；(3)⽤箭头表⽰原因之间、原因与问题之间的逻辑关系；(4)了解问题因果关系的全貌；原因应深⼊分析直⾄找出末端原因。

(5)进⼀步归纳出重点项⽬，⽤双圈标出。

4.关联(系)图应⽤注意事项(1)关联(系)图中的因素间必须是有交叉关系的。

(2)⽤因果分析关联图时，“要因”必出⾃末端因素并做出“标识”；(3)分析关系图时，其要因必须是对所有末端原因逐⼀现场验证后得到的。

例题：与关联(系)图拥有相同效⽤的还有().A. 控制图B. 散布图C. 系统图D. 排列图E. 因果分析法答案：CE(⼆)KJ法(亲和图法)1.KJ法(亲和图)的含义。

所谓KJ法，就是针对某⼀问题，充分收集各种经验、知识、想法和意见等语⾔、⽂字资料，通过A型图解进⾏汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统⼀认识，以利于问题解决的⼀种⽅法。

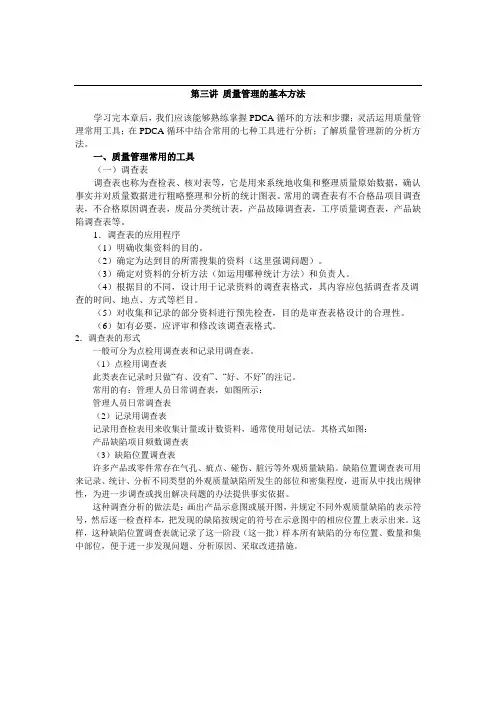

第三讲质量管理的基本方法学习完本章后，我们应该能够熟练掌握PDCA循环的方法和步骤；灵活运用质量管理常用工具；在PDCA循环中结合常用的七种工具进行分析；了解质量管理新的分析方法。

一、质量管理常用的工具（一）调查表调查表也称为查检表、核对表等，它是用来系统地收集和整理质量原始数据，确认事实并对质量数据进行粗略整理和分析的统计图表。

常用的调查表有不合格品项目调查表，不合格原因调查表，废品分类统计表，产品故障调查表，工序质量调查表，产品缺陷调查表等。

1．调查表的应用程序（1）明确收集资料的目的。

（2）确定为达到目的所需搜集的资料（这里强调问题）。

（3）确定对资料的分析方法（如运用哪种统计方法）和负责人。

（4）根据目的不同，设计用于记录资料的调查表格式，其内容应包括调查者及调查的时间、地点、方式等栏目。

（5）对收集和记录的部分资料进行预先检查，目的是审查表格设计的合理性。

（6）如有必要，应评审和修改该调查表格式。

2．调查表的形式一般可分为点检用调查表和记录用调查表。

（1）点检用调查表此类表在记录时只做“有、没有”、“好、不好”的注记。

常用的有：管理人员日常调查表，如图所示：管理人员日常调查表（2）记录用调查表记录用查检表用来收集计量或计数资料，通常使用划记法。

其格式如图：产品缺陷项目频数调查表（3）缺陷位置调查表许多产品或零件常存在气孔、疵点、碰伤、脏污等外观质量缺陷。

缺陷位置调查表可用来记录、统计、分析不同类型的外观质量缺陷所发生的部位和密集程度，进而从中找出规律性，为进一步调查或找出解决问题的办法提供事实依据。

这种调查分析的做法是：画出产品示意图或展开图，并规定不同外观质量缺陷的表示符号，然后逐一检查样本，把发现的缺陷按规定的符号在示意图中的相应位置上表示出来。

这样，这种缺陷位置调查表就记录了这一阶段（这一批）样本所有缺陷的分布位置、数量和集中部位，便于进一步发现问题、分析原因、采取改进措施。

（二）排列图排列图又叫帕累托图，是建立在帕累托原理的基础上。

新旧七种质量管理常用七种工具对比新七大手法要紧应用在中高层管理上，而旧七手法要紧应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨与管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或者许正由于其简单而不受重视，因此检查表使用的过程中存在的问题很多。

使用检查表的目的：系统地收集资料、积存信息、确认事实并可对数据进行粗略的整理与分析。

也就是确认有与没有或者者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量要紧因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或者3个月或者半年等时期里的废品或者不合格品的数据。

2、进行分层，列成数据表，马上收集到的数据资料，按不一致的问题进行分层处理，每一层也可称之一个项目；然后统计一下各类问题(或者每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算与作图时的基本根据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或者鱼骨图。

按其形状，有人又叫它为树枝图或者鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法与工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到能够采取措施为止。

质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。

目的是服务质量管理。

二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。

2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。

例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。

可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。

3、排列图。

排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。

因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。

用箭头对应来代表。

因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。

5、直方图。

直方图与排列图的作用类似，但是形式不一样。

主要是反映质量问题和管理效果总体分布的一种工具。

通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。

6、散布图。

散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。

有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。

7、控制图。

控制图分为供分析的控制图和供管理用的控制图。

旧QC七大手法●旧七大QC手法品管七大手法是常用的统计管理方法，又称为初级统计管理方法。

它主要包括控制图、因果图、相关图、排列图、统计分析表（调查表）、数据分层法、散布图等所谓的QC七工具。

一、因果分析图因果分析图是以结果作为特性，以原因作为因素，在它们之间用箭头联系表示因果关系。

因果分析图是一种充分发动员工动脑筋，查原因，集思广益的好办法，也特别适合于工作小组中实行质量的民主管理。

当出现了某种质量问题，未搞清楚原因时，可针对问题发动大家寻找可能的原因，使每个人都畅所欲言，把所有可能的原因都列出来。

所谓因果分析图，就是将造成某项结果的众多原因，以系统的方式图解，即以图来表达结果（特性）与原因（因素）之间的关系。

其形状像鱼骨，又称鱼骨图。

概念与用途：因果图是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

它可用于以下几个方面：（1）改善分析。

（2）管制制程；（3）制作操作标准；（4）实施品管教育。

许多可能的原因可归纳成原因类别与子原因，画成形似鱼刺的图，所以该工具又称鱼刺图。

因特图的分类A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。

1、分析问题原因/结构。

A、针对问题点，选择层别方法（如人机料法环等）。

B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。

C、将找出的各要素进行归类、整理，明确其从属关系。

D、分析选取重要因素。

E、检查各要素的描述方法，确保语法简明、意思明确。

分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。
