新老七种统计工具文献综述摘要：质量管理统计方法，是根据数理统计原理对产品质量实行统计质量控制的科学的质量管理方法。
一些学者把质量管理中常用统计方法归纳为新老两类，本文介绍了统计工具在质量管理中的应用，重点阐述了质量专家发明的“老七种工具”和“新七种工具”的特点、应用、使用注意事项等。
关键词：质量管理；质量控制；老七种工具；新七种工具一、前言王毓芳,郝凤.（2003）质量分析质量改进与统计技术中提出新老七种工具都是由日本人总结出来的。
日本人在20世纪60年代提出老七种工具推行并获得成功之后，1979年又提出新七种工具。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新老七种工具以外，常用的工具还有实验设计、分布图、推移图等。
20世纪70年代末80年代初，日本“质量管理研究会”根据推进全面质量管理的需要，经过多年研究和实践，提出“质量管理新七种方法”，简称“新七种工具”。
质量控制(QC=Quality Control)是指控制制造产品或服务的质量，使产品或服务质量达到最优良的状态。
老七种工具 QC 老七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
新七种工具 QC 新七大手法指的是：关系图法、KJ 法、系统图法、矩阵图法、矩阵数据分析法、PDPC 法、网络图法。
相对而言，新七大手法在世界上的推广应用远不如老七大手法，也从未成为顾客审核的重要方面。
（一）QC七大手法的作用1、协助我们作好日常安全生产管理，达到降本增效的目的。
2、可在混沌不明的情况下，认清问题关键在于搜集数据，分析、归纳问题，进而解决问题。
二、老七种工具刘宏（2006）质量与管理中老七种工具的特点1、强调用数据说话，重视对制造过程的质量控制2、通俗易懂,一线员工易于掌握，主要解决现场质量问题。
秦现生（2008）质量管理学这本书中质量管理的老七种工具：(一)、层别法又叫分类法分组法，是整理质量数据的一种重要方法。
精益改善中用于分析解决问题的七种统计工具精益管理理念里，解决问题有两种不同的手段。
第一种手段用于有数据可用且通过分析数据就能解决问题的情况中。
生产相关领域出现的问题大多数属于这一类别。
分析解决问题的七种统计工具包括：1.帕累托图（pareto)。
此图表将问题按原因和现象分类。
根据优先级，用一个条形图将问题表现在图表中，用100%表示损失总值。
2.因果图（cause-and-effectdiagrams)。
此图用于分析某个过程或某种情况的特征，以及造成这些特征的因素。
因果图也被叫做“鱼骨图”或“哥斯拉骨架图”。
3.直方图（histograms)。
用测量得到的频率数据表现某一数值的峰值。
质量特征的波动被称做“分布”（distribution),以极性图表示的频率数据被称做直方图。
此图主要用在通过检查“离差”(dispersion)的形状、中值以及“散布”（dispersement)的本质来确认问题。
4.控制图（controlcharts)。
变动分为两种类型：一种是在正常状态下发生的不可避免的波动，另一种是由某种原因造成的变动。
后一种被称作“异常”。
控制图借助折线图（linegraph)探测异常趋势。
与标准的折线图不同，这里的折线图的控制线位于中央、顶端和底层。
样品数据以点的形式标注在图上，用来评估过程状况与趋势。
5.散点图（scatterdiagrams)。
散点图上标注出两组相对应的数据。
标注出的点之间的关系显示对应数据之间的关系。
6.分层法（graphs)。
可用的图形有很多种，取决于想要什么形状以及分析目的。
条形图（bargraph)通过并列的条形柱来比较数值，而折线图则用来表示一段时间内的变化波动。
扇形图（circlegraph)表示数值的分类统计，雷达图（radarchart)帮助分析以往评估项目。
7.检查表（checksheets)。
设计表格，针对某一情况进行日常记录，将结果列在表中。
这些工具被质量控制小组、工程师、经理广泛使用，用来发现和解决问题。
常用的QC七种工具质量管理中统计方法很多，这里主要介绍一些最常用的方法，俗称“QC七种工具”，有检查表、分层法、排列图、因果分析图、直方图、散布图、控制图。
1）检查表检查表又称调查表、核对表、统计分析表。
它是用来记录、收集和积累数据，并能对数据进行整理和粗略分析的统计图表，它由于简便易用，既能整理数据又能直观分析，所以在质量管理活动中得到广泛的应用。
常见的调查表形式有：项目调查表、缺陷位置调查表、质量分布调查表、矩阵调查表等。
（一）不合格品项目调查表主要用来调查生产现场不合格品项目频数和不合格品率，以便继而用于排列图等分析研究。
成品抽样检验及外观不合格品项目调查表（二）缺陷位置调查表许多产品或零件常存在气孔、疵点、碰伤、脏污等外观质量缺陷。
缺陷位置调查表可用来记录、统计、分析不同类型的外观质量缺陷所发生的部位和密集程度，进而从中找出规律性，为进一步调查或找出解决问题的办法提供事实依据。
这种调查分析的做法是：画出产品示意图或展开图，并规定不同外观质量缺陷的表示符号。
然后逐一检查样本，把发现的缺陷，按规定的符号在同一张示意图中的相应位置上表示出来。
这样，这张缺陷位置调查表就记录了这一阶段(这一批)样本的所有缺陷的分布位置、数量和集中部位，便于进一步发现问题、分析原因、采取改进措施。
下图是反映橡胶手套各部位破损频数的缺陷位置调查表，“＊”表示破损发生的位置：(实际就是在实物图形上直接标出)（三） 质量分布调查表质量分布调查表是对计量数据进行现场调查的有效工具。
它是根据以往的资料，将某一质量特性项目的数据分布范围分成若干区间而制成的表格，用以记录和统计每一质量特性数据落在某一区间的频数。
见下表是一张某零件重量实测值分布调查表。
从表格的形式看，质量分布调查表与直方图的频数分布表相似。
不同点：质量分布调查表的区间范围是根据以往资料，首先划分区间范围，然后制成表格，以供现场调查记录数据；而频数分布表则是首先收集数据，再适当划分区间，然后制成图表，以供分析现场质量分布状况之用。
第一概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。
二、旧七种工具QC旧七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
三、新七种工具QC新七大手法指的是：关系图法、KJ法、系统图法、矩阵图法、矩阵数据分析法、PDPC法、网络图法。
相对而言，新七大手法在世界上的推广应用远不如旧七大手法，也从未成为顾客审核的重要方面。

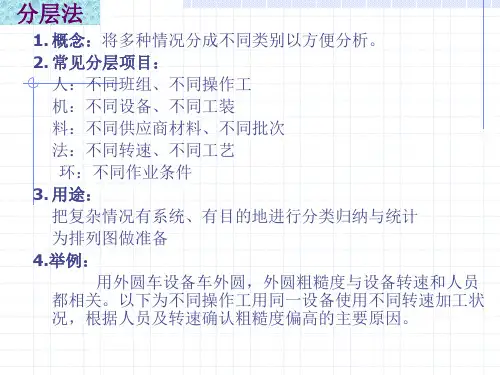

第二层别法一、定义层别法是所有手法中最基本的概念，亦即将多种多样的资料，因应目的的需要分成不同的类别，使之方便以后的分析。
二、通常的层别方法使用的最多的是空间别：作业员：不同拉、班、组别机器：不同机器别原料、零件：不同供给厂家别作业条件：不同的温度、压力、湿度、作业场所产品：不同的产品别（如同时生产Ni-Cd和Ni-MH电池）时间别：不同批别、不同时间生产的产品其他：如使用不同的工艺方法生产的同种产品别三、应用层别法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就得懂得如何把这些资料加以有系统有目的的加以分门别类的归纳及统计。
第三检查表一、概述检查表是QC七大手法中最简单也是使用得最多的手法。
但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。
不妨看看我们现在正在使用的各种报表，是不是有很多栏目空缺？是不是有很多栏目的内容用笔进行了修改？是不是有很多栏目内容有待修改？二、定义以简单的数据，用容易理解的方式，制成图形或表格，必要时记上检查记号，并加以统计整理，作为进一步分析或核对检查之用。
三、目的记录某种事件发生的频率。
四、时机1.当你必须记下某种事件发生的具体情况时；2.当你想了解某件事件发生的次数时；3.当你想收集资讯时。
质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。
目的是服务质量管理。
二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。
2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。
例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。
可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。
3、排列图。
排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。
因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。
用箭头对应来代表。
因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。
5、直方图。
直方图与排列图的作用类似，但是形式不一样。
主要是反映质量问题和管理效果总体分布的一种工具。
通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。
6、散布图。
散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。
有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。
7、控制图。
控制图分为供分析的控制图和供管理用的控制图。
产品质量控制常用的七种统计分析工具品管七大手法是常用的统计管理方法，又称为初级统计管理方法。
它主要包括控制图、因果图、相关图、排列图、统计分析表、数据分层法、散布图等所谓的QC七工具。
运用这些工具，可以从经常变化的生产过程中，系统地收集与产品质量有关的各种数据，并用统计方法对数据进行整理，加工和分析，进而画出各种图表，计算某些数据指标，从中找出质量变化的规律，实现对质量的控制。
日本著名的质量管理专家石川馨曾说过，企业内95%的质量管理问题，可通过企业上上下下全体人员活用这QC七工具而得到解决。
全面质量管理的推行，也离不开企业各级、各部门人员对这些工具的掌握与灵活应用。
1、统计分析表统计分析表是利用统计表对数据进行整理和初步分析原因的一种工具，其格式可多种多样，这种方法虽然较单，但实用有效。
2、数据分层法数据分层法就是性质相同的，在同一条件下收集的数据归纳在一起，以便进行比较分析。
因为在实际生产中，影响质量变动的因素很多如果不把这些困素区别开来，难以得出变化的规律。
数据分层可根据实际情况按多种方式进行。
例如，按不同时间，不同班次进行分层，按使用设备的种类进行分层，按原材料的进料时间，原材料成分进行分层，按检查手段，使用条件进行分层，按不同缺陷项目进行分层，等等。
数据分层法经常与上述的统计分析表结合使用。
数据分层法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就得懂得如何把这些资料加以有系统有目的加以分门别类的归纳及统计。
科学管理强调的是以管理的技法来弥补以往靠经验靠视觉判断的管理的不足。
而此管理技法，除了建立正确的理念外，更需要有数据的运用，才有办法进行工作解析及采取正确的措施。
如何建立原始的数据及将这些数据依据所需要的目的进行集计，也是诸多品管手法的最基础工作。
举个例子：我国航空市场近几年随着开放而竞争日趋激烈，航空公司为了争取市场除了加强各种措施外，也在服务品质方面下功夫。
我们也可以经常在航机上看到客户满意度的调查。
质量管理工具和常用统计方法质量管理是指为了实现质量目标，而进行的所有管理性质的活动。
下面店铺为你介绍现质量管理工具和常用统计方法。
质量管理工具质量管理工具是指在进行全面质量管理时，对关联图法、KJ法、系统图法、矩阵图法、数据矩阵分析法、PDPC法以及箭条图法的统称，这“新七种工具”是相对分层法、排列图法、因果分析图法、统计调查表法、直方图法、控制图法和散布图法等“老七种工具”而言的。
这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的。
这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。
“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制;而“新七种工具”则基本是整理、分析语言文字资料(非数据)的方法，着重用来解决全面质量管理中PDCA循环的P(计划)阶段的有关问题。
因此，“新七种工具”有助于管理人员整理问题，展开方针目标和安排时间进度。
整理问题，可以用关联图法和KJ法;展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法;安排时间进度，可用PDPC法和箭条图法。
质量管理常用统计方法1.常用的统计管理方法又称为初级统计管理方法。
它主要包括分层法、调查表、控制图、因果图、相关图、排列图、直方图，即所谓的“qc7种工具”。
运用这些工具，可以从经常变化的生产过程中，系统地收集与产品质量有关的各种数据，并用统计方法对数据进行整理、加工和分析，进而画出各种图表，计算某些数据指标，从中找出质量变化的规律，实现对质量的控制。
日本著名的质量管理专家石川馨曾说过，企业内95%的质量管理问题，可通过企业全体人员活用这7种工具而得到解决。
全面质量管理的推行，也离不开企业各级、各部门人员对这些工具的掌握。
2.中级统计管理方法包括抽样调查方法、抽样检验方法、功能检查方法、试验计划法等。
这些方法不一定要企业全体人员都掌握，主要是有关技术人员和质量管理部门的人使用。
