质量管理的老7种工具老七种工具：分层法排列图法因果分析图法调查表法直方图法散布图法控制图法产生背景:日本，二十世纪六十年代。

老七种工具的特点：强调用数据说话，重视对制造过程的质量控制通俗易懂,一线员工易于掌握质量管理老7种工具1.分层法概念分层法又称分类法，即：把收集来的原始质量数据，按照一定的目的和要求加以分类整理，以便分析质量问题及其影响因素的一种方法。

原则➢根据分层的目的➢按照一定的标志➢数据的归类➢分层的关键质量数据分层的标志(5M1E)操作者、机器设备、原材料、测量、方法、环境。

不同的时间；不同的检验手段；废品的缺陷项目。

分层法实例（1）某轧钢厂一个车间的生产情况统计如下：甲乙丙三班各轧制钢材2000t，共轧制6000t，其中轧废169t。

如果只知道这样三个数据，则无法对质量问题进行分析。

下表是进行的分层分析。

分层法实例（2）某产品的汽缸体与气缸盖之间经常发生漏油现象，使用分层法分析其主要原因。

解：通过现场调查发现主要原因是密封不好。

该装配工序是由甲乙丙三个工人各自完成的；并发现漏油的主要原因是三个人在涂粘结济方法上的不同以及所使用的气缸垫分别来自A 和B两个协作厂。

调查的数据如下：调查总数50个，漏油19个，漏油发生率0.38。

现采用分层法按操作者和协作厂分层收集整理数据。

按操作者分层结论：工人乙的操作方法漏油发生率比较低。

按协作厂分层结论：B厂的气缸垫漏油发生率比较低。

综上：建议采用乙的工作方法和B厂的气缸垫。

实施结果：漏油发生率增加了原因：没有考虑两者之间的关系措施：重新考虑分层与协作厂联合分层结论：B厂↔工人甲A厂↔工人乙2.排列图法概念➢排列图又称主次因素分析图或帕累托图（Pareto）。

➢由两个纵坐标、一个横坐标、几个直方块和一条折线所构成。

➢累计百分比将影响因素分成A、B、C三类。

排列图又叫巴雷特图（pareto diagram）,其原理是意大利经济学家帕累托在分析社会财富分布状况时得到的“关键的少数和次要的多数”的结论。

质量改进的工具与技术质量改进有老七种工具：因果图；排列图；直方图；检查表；分层法；控制图；散布图。

新七种工具：关连图；系统图（树图）；矩阵图；网络图（箭条图）；PDPC法（过程决策程序图）；亲和图（kj法）；矩阵数据解析法。

补充工具有：流程图；水平对比法；头脑风暴法。

一、因果图（一）因果图的概念因果图又称鱼刺图或石川图或特性要因图，是一种用于分析质量特性（结果）与可能影响质量特性的因素（原因）的一种工具。

用来分析因果关系，表达因果关系；通过识别症状、分析原因、寻找原因促进问题的解决。

（二）因果图的绘制1、利用逻辑推理法绘制因果图的步骤（1）确定质量特性（结果）；（2）将质量特性（结果）写在纸的右侧，用方框框上，从左至右画一箭头（主骨），列出影响结果的主要原因作为大骨，也用方框框上；（3）列出影响大骨（主要原因）的原因，也就是第二层次原因，作为中骨；用小骨列出第三层次原因，以此类推；（4）将认为对质量特性（结果）有显著影响的重要原因标出来；（5）在图上记录必要的有关信息（如产品、工序或小组名称、参加人员、日期等）。

它是用逻辑推理法去确定第一层次原因（大骨），第二层次原因（中骨），第三层次原因（小骨）与结果之间的关系，故称“逻辑推理法”。

2、利用发散整理法绘制因果图的步骤（1）确定质量特性；（2）尽可能找出所有可能会影响结果的因素；（3）找出各原因之间的关系，在因果图上以因果关系箭头联接起来；（4）将认为对结果有显著影响的重要因素标出来；（5）在因果图上标上必要的信息。

它的特点是开放式的查找原因（最有效的方法是“头脑风暴法”），然后根据对结果的影响从小骨到中骨再到大骨系统地整理这些原因，形成因果图形状，故称为“发散整理法”。

（三）因果图的注意事项1、绘制因果图的注意事项（1）确定原因应集思广益，以免疏漏；（2）确定原因应尽可能具体；（3）有多少质量特性，就要绘制多少张因果图；（4）验证原因必须要细化，直至能采取措施为止，如分析出的原因不能采取措施，说明原因分析尚未到位。

七种基本质量工具七种基本质量工具，用于在PDCA循环的框架内解决与质量相关的问题。

分为老七工具和新七工具。

1）老七工具老七工具包括因果图、流程图、核查表、帕累托图、直方图、控制图和散点图。

（1）因果图，又称鱼骨图或石川馨图，用来追溯问题来源，回推到可行动的根本原因。

（找根本原因）（2）流程图，也称过程图，用来显示在一个或多个输入转化成一个或多个输出的过程中，所需要的步骤顺序和可能分支。

（可能有助于了解和估算一个过程的质量成本）（3）核查表，又称统计表，用于收集数据的核对清单。

（4）帕累托图，是一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。

（二八法则：80%的问题是由20%的原因导致，找主要原因）（5）直方图，是一种特殊形式的条形图，用于描述集中趋势、分散程度和统计分布形状。

与控制图不同，直方图不考虑时间对分布内的变化影响。

（显示问题次数）（6）控制图，是一张实时展示项目进展信息的图表。

用来确定一个过程是否稳定，或者是否具有可预测的绩效。

虽然控制图最常用来跟踪批量生产中的重复性活动，但也可用来检测成本与进度偏差。

对于重复性过程，控制界限通常设在离过程均值（0西格玛）正负3西格玛的位置。

如果（1）某个数据点超出控制界限，或（2）连续7个点落在均值的同一侧，就认为过程已经失控。

（7）散点图，又称相关图，显示两个变量间的关系。

（找共同原因，找相关性）2）新七工具新七工具包含亲和图、过程决策程序图、关联图、树形图、优先矩阵、活动网络图和矩阵图。

（1）亲和图。

亲和图与心智图相似。

针对某个问题，产生出可联成有组织的想法模式的各种创意。

在项目管理中，使用亲和图确定范围分解的结构，有助于WBS的制订。

（2）过程决策程序图(PDPC)。

用于理解一个目标与达成此目标的步骤之间的关系。

PDPC有助于制订应急计划，因为它能帮助团队预测那些可能破坏目标实现的中间环节。

（3）关联图。

它是关系图的变种，有助于在包含相互交叉逻辑关系（可有多达50个相关项）的中等复杂情形中创新性地解决问题。

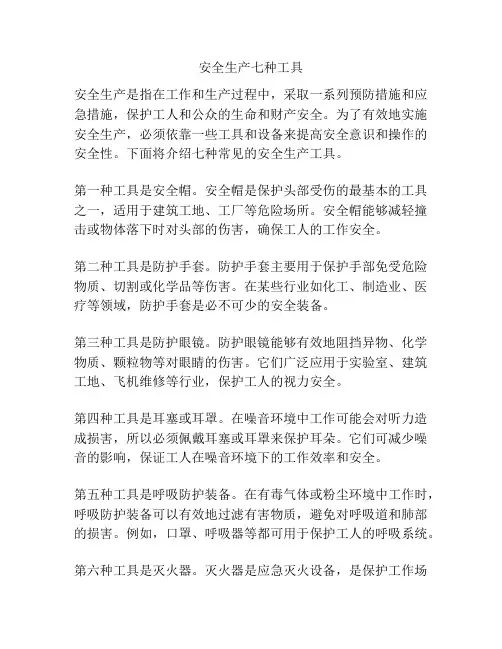

安全生产七种工具安全生产是指在工作和生产过程中，采取一系列预防措施和应急措施，保护工人和公众的生命和财产安全。

为了有效地实施安全生产，必须依靠一些工具和设备来提高安全意识和操作的安全性。

下面将介绍七种常见的安全生产工具。

第一种工具是安全帽。

安全帽是保护头部受伤的最基本的工具之一，适用于建筑工地、工厂等危险场所。

安全帽能够减轻撞击或物体落下时对头部的伤害，确保工人的工作安全。

第二种工具是防护手套。

防护手套主要用于保护手部免受危险物质、切割或化学品等伤害。

在某些行业如化工、制造业、医疗等领域，防护手套是必不可少的安全装备。

第三种工具是防护眼镜。

防护眼镜能够有效地阻挡异物、化学物质、颗粒物等对眼睛的伤害。

它们广泛应用于实验室、建筑工地、飞机维修等行业，保护工人的视力安全。

第四种工具是耳塞或耳罩。

在噪音环境中工作可能会对听力造成损害，所以必须佩戴耳塞或耳罩来保护耳朵。

它们可减少噪音的影响，保证工人在噪音环境下的工作效率和安全。

第五种工具是呼吸防护装备。

在有毒气体或粉尘环境中工作时，呼吸防护装备可以有效地过滤有害物质，避免对呼吸道和肺部的损害。

例如，口罩、呼吸器等都可用于保护工人的呼吸系统。

第六种工具是灭火器。

灭火器是应急灭火设备，是保护工作场所和人员安全的重要工具。

不同型号的灭火器可以用于扑灭起火点、电气设备火灾和化学品火灾等不同类型的火灾，确保工作环境的安全。

第七种工具是安全标志。

安全标志可以警告员工和公众有关潜在危险的位置和条件，提醒他们采取必要的安全措施。

安全标志包括警告标志、禁止标志、指示标志等，提醒人们注意和遵守工作场所的安全规定。

总之，安全生产是一个长期而严肃的问题，各种安全工具的使用不仅是保护工人和公众生命安全的关键，也是提高工作效率和质量的重要保障。

通过合理使用这些工具，可以减少事故和伤害，营造安全、健康的工作环境。

质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。

目的是服务质量管理。

二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。

2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。

例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。

可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。

3、排列图。

排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。

因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。

用箭头对应来代表。

因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。

5、直方图。

直方图与排列图的作用类似，但是形式不一样。

主要是反映质量问题和管理效果总体分布的一种工具。

通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。

6、散布图。

散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。

有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。

7、控制图。

控制图分为供分析的控制图和供管理用的控制图。

质量管理新七种工具质量管理是现代企业发展中非常重要的一环，而质量管理新七种工具作为质量管理的重要手段之一，被广泛应用于企业的质量管理过程中。

本文将介绍质量管理新七种工具的概念、应用以及在企业中的重要性。

质量管理新七种工具是指在质量管理过程中所使用的七种工具，它们分别是：关系图、树状图、矩阵图、PDPC图、流程创新图、多变量图和优先矩阵。

这些工具的使用可以帮助企业发现问题、分析问题、制定解决方案并进行决策，进而提升企业的产品质量和服务质量。

关系图是一种用于表达事物之间关系的工具。

它可以帮助企业将问题和解决方案之间的关系以及影响因素之间的关系进行清晰而系统地表达，从而有助于企业更好地理解问题的本质和解决方案的可行性。

树状图是一种用于分析问题和制定解决方案的工具。

它可以将问题和解决方案按照层级结构进行组织，使得问题和解决方案之间的关系更加清晰，有助于企业更好地分析问题的根本原因和制定有效的解决方案。

第三，矩阵图是一种用于比较和分析多个因素的工具。

它可以将多个因素按照两两之间的关系进行组织和比较，帮助企业更好地理解因素之间的相互作用和影响，进而制定出更加全面和有效的解决方案。

第四，PDPC图是一种用于预测和预防潜在问题的工具。

它可以帮助企业预测可能出现的问题和风险，并制定相应的预防措施，从而降低问题和风险对企业的影响。

第五，流程创新图是一种用于优化和改进流程的工具。

它可以帮助企业分析和评估当前流程存在的问题和瓶颈，并提出相应的改进措施，从而提高流程效率和质量。

第六，多变量图是一种用于分析和优化多个变量之间关系的工具。

它可以帮助企业理解多个变量之间的相互作用和影响，并找到最佳的变量组合，从而提高产品和服务的质量。

优先矩阵是一种用于决策和优先级排序的工具。

它可以帮助企业将问题和解决方案按照重要性和紧迫性进行排序，并制定相应的行动计划，从而更加高效地解决问题和实施改进。

质量管理新七种工具在企业中的应用非常广泛。

新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。

针对结果、现象问题分析可能的原因。

原因的原因……，一直分解到根本原因。

通常结合层别法，针对不同层别分别进行分析。

4、排列图（Pareto Diagram）：也叫帕累图。

根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用来确定其他的分析工作，确定主要因素。

5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。

6、控制图（Control Chart）：也叫管制图。

用来分析过程是否稳定。

稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。

7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。

常常结合控制图使用。

新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。

2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。

主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。

图形可以用阶梯类型，也可以用树状的。
