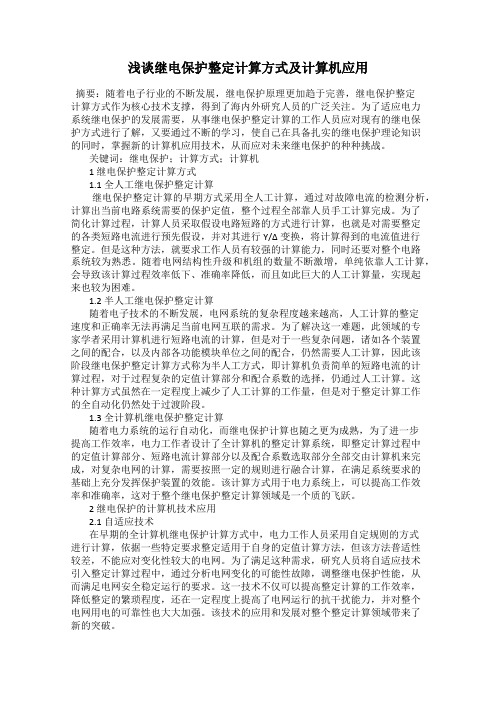

浅谈继电保护整定计算方式及计算机应用摘要：随着电子行业的不断发展，继电保护原理更加趋于完善，继电保护整定计算方式作为核心技术支撑，得到了海内外研究人员的广泛关注。

为了适应电力系统继电保护的发展需要，从事继电保护整定计算的工作人员应对现有的继电保护方式进行了解，又要通过不断的学习，使自己在具备扎实的继电保护理论知识的同时，掌握新的计算机应用技术，从而应对未来继电保护的种种挑战。

关键词：继电保护；计算方式；计算机1 继电保护整定计算方式1.1 全人工继电保护整定计算继电保护整定计算的早期方式采用全人工计算，通过对故障电流的检测分析，计算出当前电路系统需要的保护定值，整个过程全部靠人员手工计算完成。

为了简化计算过程，计算人员采取假设电路短路的方式进行计算，也就是对需要整定的各类短路电流进行预先假设，并对其进行Y/Δ变换，将计算得到的电流值进行整定。

但是这种方法，就要求工作人员有较强的计算能力，同时还要对整个电路系统较为熟悉。

随着电网结构性升级和机组的数量不断激增，单纯依靠人工计算，会导致该计算过程效率低下、准确率降低，而且如此巨大的人工计算量，实现起来也较为困难。

1.2 半人工继电保护整定计算随着电子技术的不断发展，电网系统的复杂程度越来越高，人工计算的整定速度和正确率无法再满足当前电网互联的需求。

为了解决这一难题，此领域的专家学者采用计算机进行短路电流的计算，但是对于一些复杂问题，诸如各个装置之间的配合，以及内部各功能模块单位之间的配合，仍然需要人工计算，因此该阶段继电保护整定计算方式称为半人工方式，即计算机负责简单的短路电流的计算过程，对于过程复杂的定值计算部分和配合系数的选择，仍通过人工计算。

这种计算方式虽然在一定程度上减少了人工计算的工作量，但是对于整定计算工作的全自动化仍然处于过渡阶段。

1.3 全计算机继电保护整定计算随着电力系统的运行自动化，而继电保护计算也随之更为成熟，为了进一步提高工作效率，电力工作者设计了全计算机的整定计算系统，即整定计算过程中的定值计算部分、短路电流计算部分以及配合系数选取部分全部交由计算机来完成，对复杂电网的计算，需要按照一定的规则进行融合计算，在满足系统要求的基础上充分发挥保护装置的效能。

闸）：
就以微机 型电动机 保护的功能配置和整定原则进行 讨论和分
析。
６ 起动时 间过长保护 （ 动时间过长保护是 由起动时间 ． 起 和堵转保护整定值配合来 实现 的）； ７ 过负荷保护 （ ． 电机过 负荷保 护应躲过其允许长期正常 运行的最大负荷 电流 ，动作时 间可取 电动机最大启动时间）
维普资讯
２０ ０ ７年 ８月刊 （ 总第 ９ ６期 ）
大 众 科 技
ＤＡ ＺＨＯＮＧ ＫＥ Ｊ
２ ０ ８ ０ ７．
（ ｍｕａｉｅ ｏ９ ） Ｃｕ ｌｔ ｌＮ ． ｖｙ ６

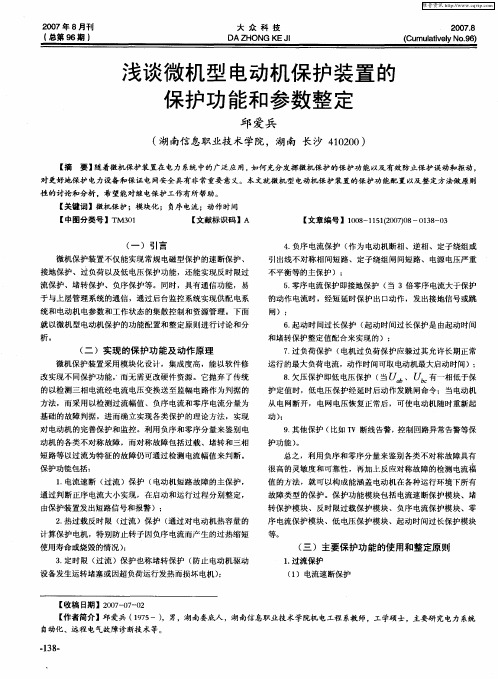

浅谈微机 型 电动机保护装置 的 保护功 厶ｌ 参数整定 Ｂ士 ￣口 匕， ｌ
性的讨论和分析 ，希望能对继电保 护工作有所帮助。 【 关键词 】微机保护 ；模 块化 ；负序 电流 ；动作 时间
【 中图分类号 】Ｔ ０ Ｍ３ １ 【 文献标识码 】Ａ 【 文章编号】１０ — １１２０ ）８ １８ ０ ０８ １５ （０７０ —０３ — ３
（ ）引言 一
微机保护装 置不仅能实现常规 电磁型保护 的速 断保 护、 接地 保护 、过负荷 以及 低 电压保护功能 ，还能 实现 反时限过
（ ）实现 的保 护功 能及动 作原 理 二
微机保护装置采用模块 化设计，集成度高 ，能 以软 件修
改实现不 同保护功 能， 而无需更改硬件资源 。它抛 弃了传统
的以检测三相 电流 经 电流 电压变换送至监 幅电路作 为判据的 方法 ，而采 用 以检测过流幅值 、负序 电流和零序 电流 分量为 基础 的故障判据 ，进而确立实现各类保护 的理论方法 ，实现 对 电动机 的完 善保 护和监控 。利用负序和零序分量 来鉴别 电 动机 的各类不对称 故障 ，而对称故障包括过载 、堵转 和三相 短路 等以过 流为特 征的故障仍可通过检测 电流幅值 来判 断。 保护功能包括： １ 电流速 断 （ 流 ）保护 （ ． 过 电动机短路故 障的主保 护， 通过 判断正序 电流 大小实现 ，在启动和运行过程分 别整 定， 由保护装置发 出短路信号和报警 ）； ２ 热过载反时 限 （ ． 过流 ）保护 （ 通过对 电动机热容量 的 计算保护 电机 ，特 别防止转子因负序 电流而产生 的过热缩 短

重要性
确保高压电动机的安全稳定运行， 预防设备故障和事故，保障电力 系统的可靠性和经济性。
继电保护的基本原理
电流、电压、功率等电气量异常变化检测原理。
故障元件的电流增大、电压降低、功率方向改变 等特征。
利用这些特征，通过比较被保护元件的实际运行 参数与设定值，判断是否发生故障。
继电保护装置的组成与分类
数字化变电站的建设需要遵循相关标 准和规范，确保信息的安全性和可靠 性。
数字化变电站可以实现信息共享和互 操作，提高高压电动机继电保护的协 同工作能力，减少故障影响范围。
智能电网对继电保护的影响
智能电网采用先进的通信技术和 传感器技术，实现高压电动机的 远程监控和智能管理，提高继电
保护的自动化水平。
高压电动机的继电保护课 件
目 录
• 高压电动机继电保护的基本概念 • 高压电动机的常见故障与保护方式 • 高压电动机的继电保护装置 • 高压电动机继电保护的配置与整定 • 高压电动机继电保护的发展趋势与
展望
01
CATALOGUE
高压电动机继电保护的基本概 念
定义与重要性
定义
高压电动机继电保护是用于监测 和保护高压电动机运行状态的系统。
距离继电器
总结词
距离继电器用于监测高压电动机的故障距离变化，当故障距 离超过设定值时，继电器动作，切断电源以保护电动机。
详细描述
距离继电器通常由阻抗器和继电器触点组成。阻抗器负责检 测电动机的故障距离。当故障距离超过继电器的设定值时， 继电器触点动作，输出信号给断路器，使断路器切断电源， 从而保护电动机不受远端故障的损害。
03
CATALOGUE
高压电动机的继电保护装置
电流继电器
总结词

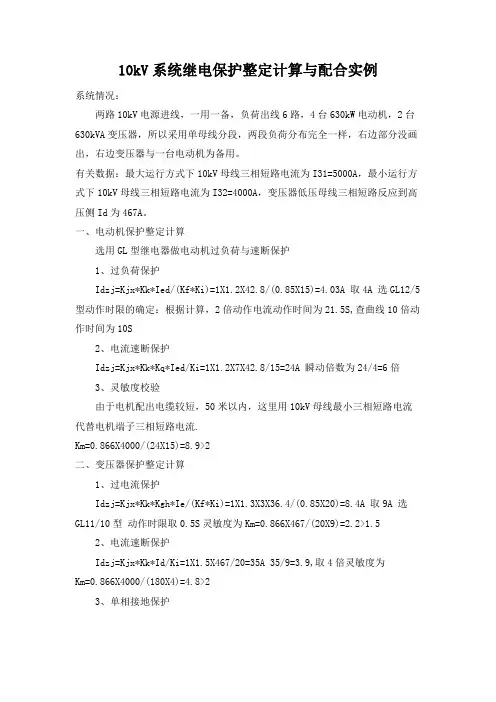

10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。

有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。

一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=1X1.2X42.8/(0.85X15)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为21.5S,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=1X1.2X7X42.8/15=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=0.866X4000/(24X15)=8.9>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=1X1.3X3X36.4/(0.85X20)=8.4A 取9A 选GL11/10型动作时限取0.5S灵敏度为Km=0.866X467/(20X9)=2.2>1.52、电流速断保护Idzj=Kjx*Kk*Id/Ki=1X1.5X467/20=35A 35/9=3.9,取4倍灵敏度为Km=0.866X4000/(180X4)=4.8>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。

Idzj=Kjx*Kk*Ifh/(Kh*Ki)=1X1.3X122/(0.85*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=1.7倍,动作时间为11.2S(电机瞬动6倍时限)+0.7S=11.9S,在GL12型曲线查得为5S曲线(10倍)。

刍议煤矿井下高压供电保护整定分析及应用摘要：随着我们国家电子技术的飞速发展，供电系统中的继电保护装置不断更新，煤矿井下继电保护装置目前存在许多不良之处。

煤矿井下高压供电保护整定计算方法存在着一些问题，因此，对煤矿井下高压电源保护整定计算方法的研究具有重要意义。

结合相关煤炭企业的实际经验，本文从保护理论出发，分析了井下高压供电保护整定分析的一些方法，并对煤矿供电网继电保护的优化问题进行了探讨。

关键词：煤矿井下；高压供电；保护整定1高压供电保护概述1.1 矿井高压供电系统高压供电是指通过高压输配电装置向用户安全、可靠、连续、合格地供电。

在煤矿井下作业中，高压供电系统是保证各种地下设备和系统正常运行的关键。

煤矿行业是高风险行业，安全是煤矿生产工作的首要任务。

井下高压供电系统的保护是煤矿安全的重要组成部分，对矿井各安全生产子系统的正常运行起着非常重要的作用。

主要高压供电设备由隔离高压线柜、高压线柜、测量柜、变压器柜、母线柜、连接隔离柜、联络柜、互投柜、PT（电压互感器）柜、中央屏信号、直流电流互感器设备、避雷设施（防雷器件）、接地闸刀、高压母线、继电保护装置以及变压器保护装置等等；变电设备主要由不同电压等级、不同容量的电力变压器组成。

1.2 高压供电保护功能高压供电系统采用多种保护功能，保证了矿井高压供电系统的安全可靠运行。

高压电源的保护功能主要包括以下几类：短路保护：主要有三相三级电流保护（分段速断、限时速断、过流反时限），包括低压闭锁功能。

限时保护：当变压器、电动机或其他负载在供电系统中发生不间断过载时，将运行时间累计为过载功率，以实现对过流的限时保护。

有三种类型的时间限制：一般时间限制、非常时间限制和极端时间限制。

漏电保护：零序电压闭锁方向漏电保护。

电缆绝缘监测和保护：用于高压开关电源负载侧的电缆绝缘监测和保护。

低压保护：当电网输入电压不足时，进行保护动作。

过电压保护：当电网输入电压过高时，进行保护动作。

10kV系统继电保护整定计算与配合实例系统情况：两路10kV电源进线，一用一备，负荷出线6路，4台630kW电动机，2台630kVA变压器，所以采用单母线分段，两段负荷分布完全一样，右边部分没画出，右边变压器与一台电动机为备用。

有关数据：最大运行方式下10kV母线三相短路电流为I31=5000A，最小运行方式下10kV母线三相短路电流为I32=4000A，变压器低压母线三相短路反应到高压侧Id为467A。

一、电动机保护整定计算选用GL型继电器做电动机过负荷与速断保护1、过负荷保护Idzj=Kjx*Kk*Ied/(Kf*Ki)=4.03A 取4A 选GL12/5型动作时限的确定：根据计算，2倍动作电流动作时间为,查曲线10倍动作时间为10S2、电流速断保护Idzj=Kjx*Kk*Kq*Ied/Ki=24A 瞬动倍数为24/4=6倍3、灵敏度校验由于电机配出电缆较短，50米以内，这里用10kV母线最小三相短路电流代替电机端子三相短路电流.Km=(24X15)=>2二、变压器保护整定计算1、过电流保护Idzj=Kjx*Kk*Kgh*Ie/(Kf*Ki)=8.4A 取9A 选GL11/10型动作时限取灵敏度为Km=(20X9)=>2、电流速断保护Idzj=Kjx*Kk*Id/Ki=20=35A 35/9=,取4倍灵敏度为Km=(180X4)=>23、单相接地保护三、母联断路器保护整定计算采用GL型继电器，取消瞬时保护，过电流保护按躲过任一母线的最大负荷电流整定。

Idzj=Kjx*Kk*Ifh/(Kh*Ki)=*30)=6.2A 取7A与下级过流保护(电动机)配合：电机速断一次动作电流360A，动作时间10S，则母联过流与此配合，360/210=倍,动作时间为(电机瞬动6倍时限)+=,在GL12型曲线查得为5S曲线(10倍)。

所以选择GL12/10型继电器。

灵敏度校验:Km1=(7X30)=>1.5 Km2=(7X30)=>四、电源进线断路器的保护整定计算如果采用反时限，瞬动部分无法配合，所以选用定时限。

10KV配电系统继电保护常用方案及整定计算摘要：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。

关键字：继电保护选择性可靠性笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
