关于南瑞RCS-9641CS保护装置优越性及缺陷分析

浅谈ISA-358G与RCS-9651C在上海电网应用摘要：现应用在上海电网的继电保护设备已经逐步从国外保护向国产保护全面发展，在备自投装置应用中也是如此。

笔者在220KV大场变电站的筹建过程中将第一次入网的深圳南瑞的ISA-358备自投装置与南京南瑞的RCS-9651C相比较，就两个装置的逻辑，外部开入等相同点及不同点做一个较为详细的比较，为今后的装置调试提供参考。

关键词：外部开入装置逻辑启动原理校验方式未来应用1、前言本次220KV大场变电站为两个线变组的主变规模，下有两条110KV单母线，以及四条35KV的单母线，三个分段开关，共配有三个备自投装置。

110KV配置深南瑞ISA-358G保护装置，35KV配置南京南瑞RCS-9651C保护装置，其中RCS-9651C已经在上海多个变电站中得到较为成熟的应用，而ISA-358G则是第一次进网配置。

在笔者进行调试过程中，发现两台装置之间存在着一些差异，下面就它们之间的区别做一个比较和说明。

2、装置原理自切保护装置的启动原理，笔者在此就不再一一阐述了，主要就两个保护装置的不同做一个比较。

2.1 外部开入将两个保护的放电逻辑图作一番比较后可以发现，358G中多了一个自切定值的设置，这是装置中的控制字，用于直接投退自切保护装置，在整定书中也有有关定值的设置。

以往超高压电网中应用最为广泛的备自投装置是SEL公司出品的保护装置，我们国产保护也借鉴了他们简洁、稳定、正确的逻辑方式。

而现在的358G给用户提供了更多的选择方式，也更加的人性化，不过在日常的维护中无需对这个定值做任何变动，以免备自投无法正确动作。

两者的自切未准备条件大同小异，基本的原则都没有变化，但是在筹建过程中笔者发现9651C的外部开入中的电压量是通过两个开入进入保护装置的。

以二/三分段为例，其“电压合位”分别以“II段压变合位”和“III段压变合位”开入到保护装置，在校验的过程中也验证了要复归II段自切未准备信号，只需“II段压变合位”开入量，而不需要“III段压变合位”开入量。

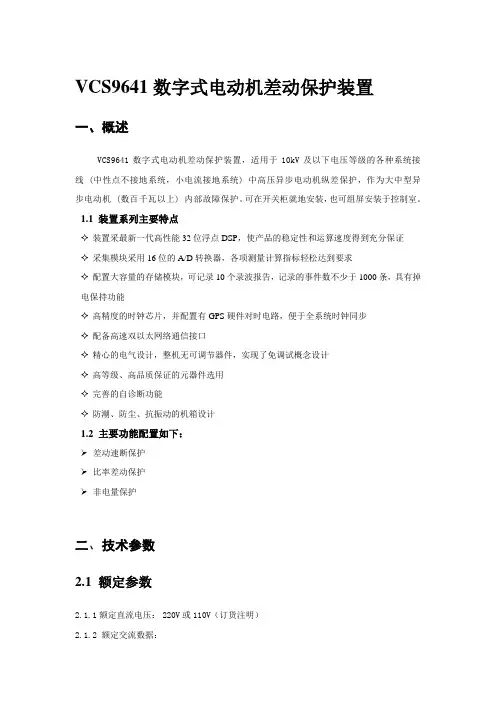

VCS9641数字式电动机差动保护装置一、概述VCS9641数字式电动机差动保护装置，适用于10kV及以下电压等级的各种系统接线 (中性点不接地系统，小电流接地系统) 中高压异步电动机纵差保护，作为大中型异步电动机 (数百千瓦以上) 内部故障保护。

可在开关柜就地安装，也可组屏安装于控制室。

1.1 装置系列主要特点✧装置采最新一代高性能32位浮点DSP，使产品的稳定性和运算速度得到充分保证✧采集模块采用16位的A/D转换器，各项测量计算指标轻松达到要求✧配置大容量的存储模块，可记录10个录波报告，记录的事件数不少于1000条，具有掉电保持功能✧高精度的时钟芯片，并配置有GPS硬件对时电路，便于全系统时钟同步✧配备高速双以太网络通信接口✧精心的电气设计，整机无可调节器件，实现了免调试概念设计✧高等级、高品质保证的元器件选用✧完善的自诊断功能✧防潮、防尘、抗振动的机箱设计1.2 主要功能配置如下：➢差动速断保护➢比率差动保护➢非电量保护二、技术参数2.1 额定参数2.1.1额定直流电压：220V或110V（订货注明）2.1.2 额定交流数据：a) 相电压3100 V 错误!未指定书签。

/b) 线路抽取电压 100 V 或3/100Vc) 交流电流 5A或1A（订货注明）d) 额定频率 50Hz2.1.3 功率消耗：a) 直流回路正常工作时：不大于15W动作时：不大于25Wb) 交流电压回路每相不大于0.5VAc) 交流电流回路额定电流为5A时：每相不大于1VA定电流为1A时：每相不大于0.5VA 2.1.4 状态量电平：220V或110V（订货注明）2.2 主要技术性能2.2.1采样回路精确工作范围电压：0.5 V～120V电流：0.08In－20In2.2.2接点容量信号回路接点载流容量400VA信号回路接点断弧容量60VA2.2.3跳合闸电流本装置跳合闸电流采用自适应模式，无需选择。

2.2.4各类元件定值精度电流元件： <±3%电压元件： <±3%时间元件： 0s-1s时，误差不超过40ms；1s以上时，误差不超过<±2.5％；2.2.5整组动作时间(包括继电器固有时间)速动段的固有动作时间：1.2倍整定值时测量，不大于40ms2.2.6暂态超越不大于5%2.3 绝缘性能2.3.1绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于100MΩ。

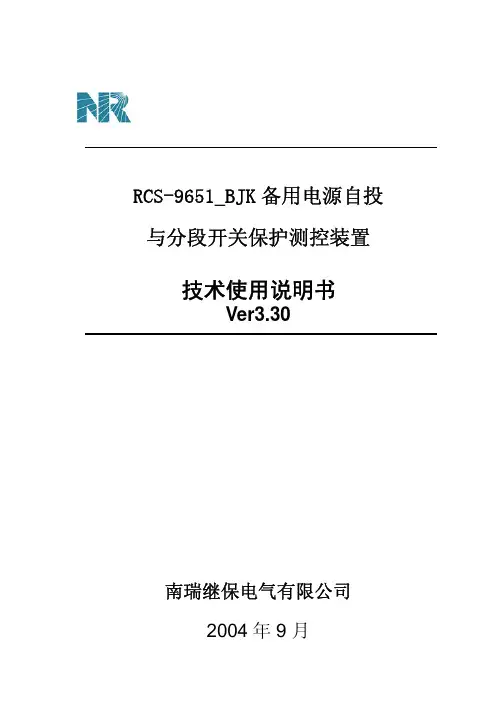

RCS-9651_BJK备用电源自投 与分段开关保护测控装置 技术使用说明书Ver3.30南瑞继保电气有限公司2004年9月RCS-9651_BJK备用电源自投与分段开关保护测控装置(北京局开关站特殊分段开关备自投)1基本配置及技术数据1.1基本配置备用电源自投方面的主要功能有：两种方式的无压跳开关，两种方式的分段开关备自投。

保护方面的主要功能有：1）两段经复压闭锁的定时限过流保护（三相式）；2）-段零序过流保护；3）合闸后加速保护（零序加速段、可经复压闭锁的过流加速段）；4）故障录波。

测控方面的主要功能有：1）2路遥信开入采集、装置遥信变位、事故遥信；2）分段开关遥控分合3）P、Q、I A、I C、COSφ 5个模拟量的遥测；4）分段开关事故分合次数统计及事件SOE 等。

1.2 技术数据1.2.1 额定数据直流电源： 220V/110V(允许偏差 +15％， -20％)交流电压： 100V交流电流： 5A/1A频 率： 50Hz1.2.2 功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标：① 过流保护电流定值： 0.1In～20In时间定值： 0～100S电流电压定值误差： < 5％时间定值误差： < 0.1%整定值+35ms　② 自投和重合闸自投时间： 0～100S重合闸时间： 0～9.9S电压定值误差： < 5％时间定值误差： < 0.5%整定值2装置原理2.1模拟量输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU采样数字处理后形成各种保护继电器，并计算各种遥测量。

Ua1、Ub1、Uc1为Ⅰ母电压，角结输入，Ua2、Ub2、Uc2为Ⅱ母电压，角结输入。

Ux1、Ux2为两条进线PT或者两段母线上变压器低压侧PT的电压(可以是相电压或者线电压)。

南瑞继保RCS-线路保护装置实验报告————————————————————————————————作者：————————————————————————————————日期：线路保护试验1．本线路保护装置设备表：名称型号RCS-941高压线路成套保护装置额定值DC V AC V A制造厂家南瑞继保电气有限公司出厂日期出厂编号2．常规检查：2.1 装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。

2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。

2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。

2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。

2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。

2.1.6检查各插件上集成电路芯片应插紧，型号正确。

2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。

2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。

2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。

2.5检查装置的定值可以修改并且可保存，定值区号可切换，装置掉电后可以保存已经整定好的定值。

2.6检查装置与GPS对时装置可以实现对时。

3．二次回路绝缘测试：测试项目绝缘电阻值（MΩ）测试项目绝缘电阻值（MΩ）交流电流对地信号回路对地交流电压对地控制回路对地交流电压对交流电流信号回路对控制回路装置电源对地总回路对地注：测绝缘电阻时，施加摇表电压时间不少于5 S，待读数达到稳定时,读取绝缘电阻值,各回路对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。

弱电回路用500V摇表，强电回路用1000V摇表。

4．保护装置程序版本：装置型号版本号校验码程序时间管理序号5．保护输入接点检查：名称检查结果名称检查结果距离保护合闸位置1零序保护Ⅰ段合闸位置2零序保护Ⅱ段收相邻线零序保护Ⅲ段投距离保护S零序保护Ⅳ段投零序保护Ⅰ段S低周保护投零序保护Ⅱ段S不对称相继速动投零序保护Ⅲ段S双回线相继速动投零序保护Ⅳ段S闭锁重合闸投不对称相继速动S双回线通道试验投双回线相继速动S合后位置投闭锁重合闸S跳闸压力投低周保护S合闸压力对时开入Ⅰ母电压打印开入Ⅱ母电压检修状态跳闸位置信号复归6．保护交流采样检查：6．1零漂检查：6．1．1 DSP零漂检查：Ua(V) Ub(V) Uc(V) Ux(V) Ia(A) Ib(A) Ic(A) Io(A)6．1．2 CPU零漂检查：Ua(V) Ub(V) Uc(V) Ia(A) Ib(A) Ic(A) Io(A)6．2交流电压回路检查：6．2．1 CPU交流电压回路检查：输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua（V）Ub（V）Uc（V）6．2．2 DSP交流电压回路检查：输入电压10.0 20.0 30.0 40.0 50.0 60.0 70.0 Ua（V）Ub（V）Uc（V）Ux（V）6．3交流电流回路检查：6．3．1 CPU交流电流回路检查：输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia（A）Ib（A）Ic（A）Io（A）6．3．2 DSP交流电流回路检查：输入电流0.5 1.0 2.5 4.0 5.0 6.0 10.0 Ia（A）Ib（A）Ic（A）Io（A）6.4相角显示：加入三相额定电压57.74V，额定电流5A，电压超前电流角度60度，Ux与Ua同相同幅值，装置显示如下：（Ua-Ub）= （Ub-Uc）= （Uc-Ua）= （Ux-Ua）=（Ua-Ia）= （Ub-Ib）= （Uc-Ic）= \7.保护装置定值清单：定值名称试验定值定值名称试验定值电流变化量起动值0.50 A 零序过流Ⅲ段定值 4.00 A 零序起动电流0.50 A 零序过流Ⅲ段时间 1.00 S 负序起动电流0.50A 零序过流Ⅳ段定值 3.00A 零序补偿系数0.85 零序过流Ⅳ段时间 1.50S 振荡闭锁过流元件 5.00 A 零序过流加速段 3.00 A 接地距离Ⅰ段定值 2.73 Ω相电流过负荷定值 2.00A 距离Ⅰ段时间0S 相电流过负荷时间9.00S 接地距离Ⅱ段定值 3.41 Ω低周滑差闭锁定值3Hz/S 接地距离Ⅱ段时间0.50 S 低周低压闭锁定值60V接地距离Ⅲ段定值 4.09 Ω低周保护低频定值49Hz 接地Ⅲ段四边形 4.09 Ω低周保护时间定值1S接地距离Ⅲ段时间 1.00 S TV断线相过流I段定值 5.00 A 相间距离Ⅰ段定值 2.73 ΩTV断线相过流I段时间 1.00S 相间距离Ⅱ段定值 3.41 ΩTV断线相过流II段定值 2.50A 相间距离Ⅱ段时间0.30 S TV断线相过流II段时间 2.00 S 相间距离Ⅲ段定值 4.09 Ω固定角度差定值0.00 相间Ⅲ段四边形 4.09 Ω重合闸时间 1.00 S 相间距离Ⅲ段时间0.60 S 同期合闸角30.00 正序灵敏角79.95 线路正序电抗 3.36 Ω零序灵敏角73.39 线路正序电阻0.60 Ω接地距离偏移角0.00 线路零序电抗11.59 Ω相间距离偏移角0.00 线路零序电阻 3.46 Ω零序过流I段定值 6.00A 线路总长度100.00 KM 零序过流I段时间0.00S 线路编号941零序过流Ⅱ段定值 5.00 A / /零序过流Ⅱ段时间0.50 S / /8．保护试验：8.1距离保护：采用微机继保仪距离保护模块试验。

南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。

在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。

二、使用说明:2.1装置的正面面板布置图。

2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。

“报警”灯为黄色,当发生报警时点亮。

“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。

“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。

“跳位”灯为绿色,当开关在分位时点亮。

“合位”灯为红色,当开关在合位时点亮。

2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。

小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。

□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。

RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。

测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。

1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。

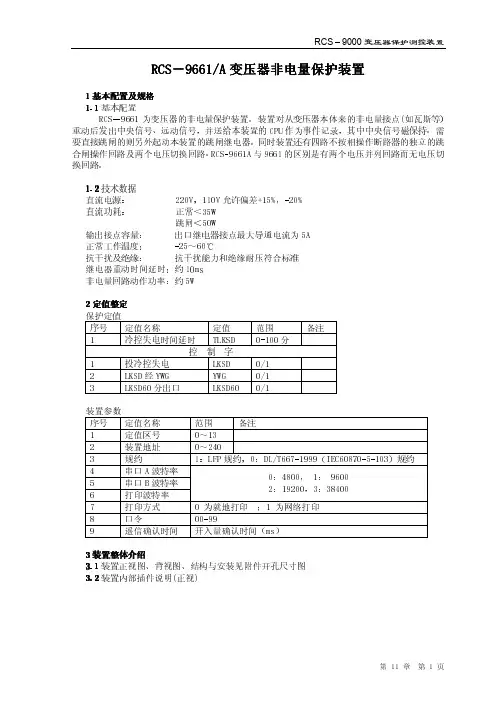

RCS －9000变压器保护测控装置第 11 章 第 1 页RCS RCS－－9696616161/A /A 变压器非电量保护装置变压器非电量保护装置1基本配置及规格 1.1基本配置RCS－9661为变压器的非电量保护装置。

装置对从变压器本体来的非电量接点(如瓦斯等)重动后发出中央信号、远动信号，并送给本装置的CPU 作为事件记录，其中中央信号磁保持。

需要直接跳闸的则另外起动本装置的跳闸继电器。

同时装置还有四路不按相操作断路器的独立的跳合闸操作回路及两个电压切换回路。

RCS-9661A 与9661的区别是有两个电压并列回路而无电压切换回路。

1.2技术数据 直流电源： 220V，110V 允许偏差+15%，-20% 直流功耗： 正常＜35W跳闸＜50W输出接点容量： 出口继电器接点最大导通电流为5A 正常工作温度： -25～60℃抗干扰及绝缘： 抗干扰能力和绝缘耐压符合标准 继电器重动时间延时：约10ms 非电量回路动作功率：约5W2定值整定定值整定 保护定值序号 定值名称 定值 范围 备注 1 冷控失电时间延时 TLKSD 0-100分控 制 字1 投冷控失电 LKSD 0/12 LKSD 经YWG YWG 0/13 LKSD60分出口 LKSD60 0/1装置参数序号 定值名称 范围 备注 1 定值区号 0～13 2 装置地址 0～240 3 规约 1：LFP 规约，0：DL/T667-1999（IEC60870-5-103）规约 4 串口A 波特率5 串口B 波特率6 打印波特率 0：4800， 1： 96002：19200，3：384007 打印方式 0 为就地打印 ；1 为网络打印 8 口令 00-99 9 遥信确认时间 开入量确认时间（ms）3装置整体介绍3.1装置正视图、背视图、结构与安装见附件开孔尺寸图 3.2装置内部插件说明(正视)南瑞继保电气有限公司第 11 章 第 2 页F3 1 F2 2 F1 3 SWI4 4 SWI3 5 SWI2 6 SWI1 7 CPU 8 DC 9 L2 A L1 B1) F3为非电量出口模件 2) F2为非电量模件2 3) F1为非电量模件1 4) SWI4同SWI1 5) SWI3同SWI1 6) SWI2同SWI17) SWI1为不按相操作断路器的跳合闸操作回路 8) CPU9) DC 为直流逆变电源和光耦模件 A) L2同L1B) L1电压切换回路（9661A 中为电压并列回路） 3.3背板端子定义图（背时图） 3.4 背板端子定义说明 端子101～102为重动继电器回路电源正。

RCS-9611C线路保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9611C系列V2.1* 版本程序。

本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

更多产品信息，请访问互联网：。

目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (1)1.4装置执行标准 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功 耗 (2)2.3 主要技术指标 (3)2.3.1 过流保护 (3)2.3.2 零序保护 (3)2.3.3 低周保护 (3)2.3.4 重合闸保护 (3)2.3.5 遥信开入 (3)2.3.6 遥测量计量等级 (3)2.3.7 电磁兼容 (3)2.3.8 绝缘试验 (4)2.3.9 输出接点容量 (4)3 软件工作原理 (4)3.1 过流保护 (4)3.2 零序保护（接地保护） (4)3.3 过负荷保护 (5)3.4 加速保护 (5)3.5 低周保护 (5)3.6 重合闸 (5)3.7 装置自检 (5)3.8 装置运行告警 (5)3.9 遥控、遥测、遥信功能 (6)3.10 对时功能 (6)3.11逻辑框图 (7)4 硬件原理说明 (8)4.1装置整体结构 (8)4.2 装置面板布置 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (10)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (18)5.4 辅助参数 (19)6 使用说明 (20)6.1 指示灯说明 (20)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (21)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (23)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置调试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 过流Ⅰ段保护 (28)7.5.2 过流Ⅱ段保护 (28)7.5.3 过流Ⅲ段保护 (28)7.5.4 零序Ⅰ段保护 (28)7.5.5 零序Ⅱ段保护 (28)7.5.6 零序Ⅲ段保护 (28)7.5.7 重合闸保护 (28)7.5.9 零序加速保护 (29)7.5.10 过负荷保护 (29)7.5.11 低周保护 (29)7.6 运行异常报警试验 (29)7.6.1 频率异常报警 (29)7.6.2 接地报警 (29)7.6.3 PT断线报警 (29)7.6.4 控制回路断线报警 (29)7.6.5 TWJ异常报警 (30)7.6.6 CT断线报警 (30)7.6.7 弹簧未储能报警 (30)7.7 装置闭锁试验 (30)7.8 输出接点检查 (30)7.9 装置试验菜单的说明 (30)7.10 装置与监控后台联调的说明 (30)7.10.1 遥控功能的说明 (30)7.10.2 遥测值系数的说明 (31)7.10.3 装置与后台进行通讯联调时信息文本的说明 (31)8 附录 (31)8.1 插件选配方式1(YL方式) (31)8.1.1 YL方式硬件图 (32)8.1.2 YL方式背板端子图 (33)8.1.3 YL方式背板端子说明 (33)8.2 插件选配方式2(CK方式) (36)8.2.1 CK方式硬件图 (36)8.2.2 CK方式背板端子图 (37)8.2.3 CK方式背板端子说明 (37)8.3 软件配合说明 (38)8.4 SWI插件板号说明 (38)8.5 插件命名对照表 (38)NARI-RELAYS RCS-9611C线路保护装置RCS-9611C线路保护装置技术和使用说明书1 概述1.1 应用范围RCS-9611C用作110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。

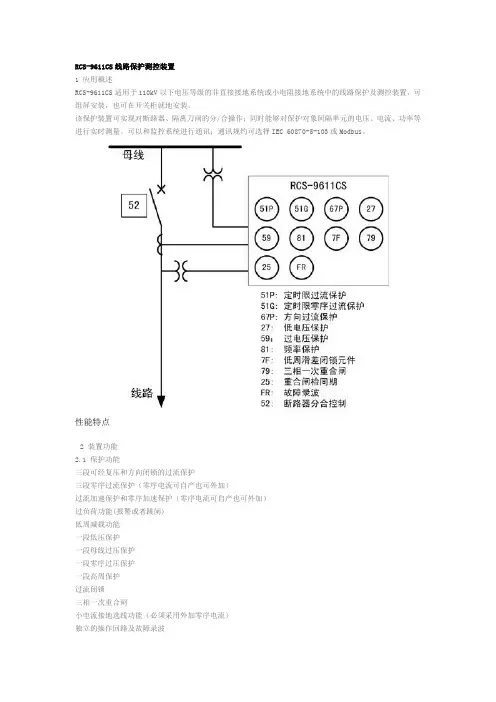

RCS-9611CS线路保护测控装置1 应用概述RCS-9611CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。

该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。

可以和监控系统进行通讯；通讯规约可选择IEC 60870-5-103或Modbus。

性能特点2 装置功能2.1 保护功能三段可经复压和方向闭锁的过流保护三段零序过流保护（零序电流可自产也可外加）过流加速保护和零序加速保护（零序电流可自产也可外加）过负荷功能(报警或者跳闸)低周减载功能一段低压保护一段母线过压保护一段零序过压保护一段高周保护过流闭锁三相一次重合闸小电流接地选线功能（必须采用外加零序电流）独立的操作回路及故障录波2.2 测控功能16路自定义遥信开入Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、COSф等遥测量一组断路器遥控分/合(选配方式至多可提供三组遥控)事件SOE记录等技术参数1 电气参数1.1 直流电源输入1.2 交流电流输入1.3 交流电压输入1.4 开关量输入1.5 开关量输出2 环境条件参数3 通信接口参数4机械结构标准A的机械尺寸和开孔尺寸如下图所示：标准B的机械尺寸和开孔尺寸如下图所示：5 型式试验参数5.1 大气环境试验5.2 机械试验5.3 电气绝缘性能5.4 电磁兼容试验6 管理功能参数6.1 测量计量等级6.2 控制性能参数6.3 时钟性能参数6.4 故障录波功能6.5 遥信性能参数7 认证ISO9001:2000质量管理标准认证ISO14001:2004环境管理标准认证OHSAS18001:1999职业健康安全管理标准认证ISO10012:2003测量管理体系认证CMMI L3软件能力成熟度模型认证电磁兼容：欧盟指令89/336/EEC，EN50263:2000产品安全：欧盟指令73/23/EEC，EN61010-1:2001、EN60950-2002。

RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。

测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。

支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。

1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

RCS-9611CS线路保护测控装置概述RCS-9611CS线路保护测控装置，是一款广泛应用于电力系统中对线路保护和测控的重要装置。

该装置采用模块化设计，包含多个单独的模块，涵盖了线路保护和测控等各类功能。

通过配置合适的模块组合，可以轻松满足不同电力系统的要求。

主要特点•模块化设计，高度灵活：适用于各种规模的电力系统。

•高精度采样，快速动作：对线路故障做出迅速反应，确保电网的安全稳定。

•支持通信功能，便于集成：通过多种通讯方式，包括IEC 61850等标准通讯协议，实现与其他系统的全面集成。

•具有先进的故障记录和事件记录功能：记录发生的故障以及前期预警信息，帮助电力系统管理者完成故障分析和处理。

•具备开放性，易于扩展：支持自定义配置，满足不同的需求。

同时，也支持结合其他系统使用，实现更加智能化的电力系统管理。

技术参数输入参数1)额定电压•母线电压: 40.5kV、72.5kV、126kV、252kV、550kV。

•系统电压: 最高1000kV。

2)测量范围•电流: 0-2000A。

•电压: 0-1000V。

•功率: 0-1000MVA。

输出参数1)保护功能•线路保护：包括差动保护、距离保护、过电流保护等。

•母联保护：包括过电流保护、过载保护等。

•母变保护：包括差动保护、距离保护、过电流保护等。

•其他：包括接地保护、同步检测、漏电保护等。

2)测控功能•遥测：包括母线电压、线路电流、线路电压等测量。

•遥信：包括线路断路器状态、开合状态等。

•遥控：包括远程合闸、分闸等操作。

3)其他功能•故障记录：记录故障信息，包括故障时间、故障原因等。

•事件记录：记录各种事件信息，包括开关动作、告警等。

•状态监测：实时监测设备状态，包括电源故障、通讯故障等。

应用场景RCS-9611CS线路保护测控装置广泛应用于电力系统中各类电力设备的保护和测控，包括：•母线保护和测量•线路保护和测量•母变保护和测量•交流电源系统的保护和测量•其他相关电力设备的保护和测量RCS-9611CS线路保护测控装置是一款功能全面、适用性广泛的电力系统保护和测控设备。

RCS 9611C装置方向过流保护功能验证实验报告RCS9611C装置设有三段过流保护，各自有独立的电流定值以及控制字。

各段可以独立的选择是否经（负序电压和低电压）闭锁、是否经方向闭锁。

方向元件的灵敏角为45度，90度接线方式。

90度接线方式如表4-1所示保护处于送电侧，系统正常运行，COSψ=1时3个功率方向继电器测量的ψk均为90度注：电流、电压均为向量现以过流III段经方向闭锁A相继电器为例分析验证装置功能。

装置正向三相短路时I∙K=I∙A U∙K=U∙BC注：图中UA、UB、UC、IA、UK、UBC皆为向量灵敏角为45度，动作区内范围电压超前电流夹角为-45~+135度之间上。

注：图中UA、UB、UC、IA、UK、UBC皆为向量但当发生反方向故障，或正常运行时I∙k不在动作区内，应可靠不动作。

至于B、C两相继电器与A相原理相同。

所做试验9611C装置过流III段保护定值为6A 时间为0.2S现场试验所加数据U∙ A =57.700∠VU∙ B =57.70∠-V120U∙ C =57.70∠V120以A相电流为例当加以下电流可靠动作I∙A =7135∠- A ∠- A I∙A =743∠ A I∙A =745I∙B =7255∠- A I∙B =340∠- A ∠- A I∙B =570I∙C =715∠ A I∙C =2200∠ A ∠- A I∙C =5170以A相电流为例当加以下电流可靠不动作I∙A =7180∠ A∠ A I∙A =7200∠ A I∙A =750I∙B =570∠- A I∙B =370∠- A∠- A I∙B =370I∙C =7300∠ A∠ A I∙C =2170∠ A I∙C =5170以下分析都以U∙ A 为00 作为基准。

正常运行时动作区内I∙A 动作区在-135~45度之间。

现场装置输入电流只有A、C两相，发生单相断线的情况例如C相断线时向量图如下图所示动作区内I A 动作区在-165~15度之间即是正常运行时I A1 动作区在-135~45度之间单相断线时I A2动作区在-165~15度之间若正常运行时A相电流在-165~-135度区间处于保护的反方向保护不动作，但当发生C相断线时处于保护的正方向保护动作跳闸。

关于RCS-96XXC 型低压保护装置选配方式的说明目前RCS-96XXC 型系列低压保护装置中部分支持选配件方式（背板端子图、端子定义在说明书中均有详细定义说明），为方便市场表达、设计清晰、生产便捷，对三种选配命名方式、软件配置及二次开发方式、支持选配件的装置种类及选配件名称，以RCS-9611C 为例，说明如下：一． 装置对不同选配件选择的命名方式及对应背板端子图1． R CS-9611C 标准装置（名称为：RCS-9611C ），背板端子自左向右，插件名称分别为：空插件、SWI （出口和操作回路均具备）插件、电源及通讯插件、交流插件。

跳闸位置(TWJ)控制回路断线信号保护跳闸出口运行报警(BJJ)保护跳闸信号装置闭锁(BSJ)遥信公共TWJ-合闸线圈跳闸线圈HWJ-430427429428426425422424423421420417418419416415事故总信号遥控合闸出口遥控跳闸出口手动合闸入口手动跳闸入口保护跳闸入口保护合闸入口合后位置(KKJ)控制电源-遥控电源+控制电源+412413414411410407408409406405402403404401SWIRCS-9611C背板端子图遥信开入公共负312遥信开入 7信号地打印装置检修330投低周减载弹簧未储能信号复归闭锁重合闸遥信开入19遥信开入20328329327324325326211212TXD 对时串口通讯318遥信开入13遥信开入16遥信开入18遥信开入17遥信开入14遥信开入15321323322319320遥信开入10遥信开入12遥信开入11遥信开入 8遥信开入 9315316317314313205485B 206207209210208信号地RTS SYN+SYN-201202204203485B 485A 信号地485A 接地端子123121IcmIamIcm'Iam'115117119109113111ICIBIC'IB'IAIA'124122118120116112114110遥信开入 5遥信开入 6遥信开入 3遥信开入 2遥信开入 4310311309遥信开入 1装置电源-电源地装置电源+以太网A以太网BCOM DC103105107101UnUcUxUxnUaUb104108106102ACI0I0'308307304305306301303302信号地保护合闸出口保护合闸信号跳闸备用2． R CS-9611C 选配方式一（名称为：RCS-9611C_YL ），背板端子自左向右，插件名称分别为：OUT 插件（纯出口插件，提供无源节点）、SWG （纯操作回路，带压力闭锁，不提供出口节点）插件、电源及通讯插件、交流插件。

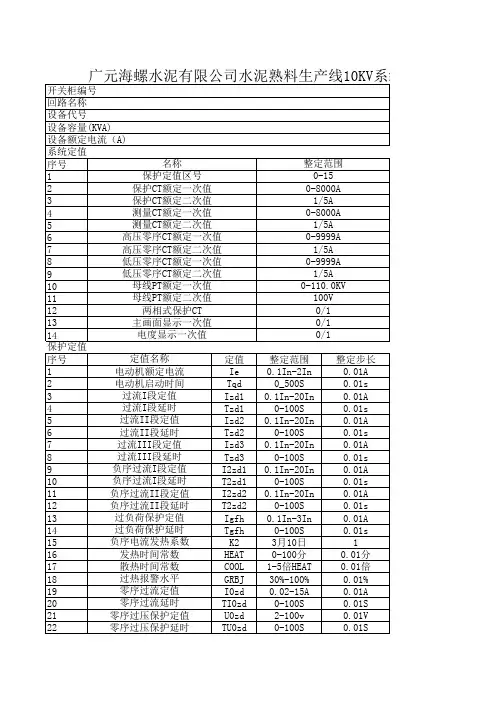

RCS-9641 电动机保护测控装置通讯说明RCS-9641装置类别为0A9H1. 定值通讯说明定值中所有数值型定值为2位小数方式，占用2个字节开关量定值每个占1位，从低位开始排列第0位：整组起动第1位：过流Ⅰ段动作第2位：过流Ⅱ段动作第3位：负序过流Ⅰ段动作第4位：负序过流Ⅱ段动作第5位：过负荷跳闸第6位：过热跳闸第7位：零序过流跳闸第8位：零序过压跳闸第9位：低电压保护跳闸第10位：过电压保护跳闸第11位：非电量1跳闸第12位：非电量2跳闸第13位~第15位：备用动作事件中某位置1，表示该位对应元件动作；动作值占2个字节，2位固定小数；类别：bit4 – bit7 （00～0FH）00H：无动作量01H：电流I （单位：A）02H：负序电流I2 （单位：A）03H：零序电流I0 （单位：A）04H：等效电流Ieq （单位：A）08H：电压U （单位：V）09H：最大相间电压Umax （单位：V）0AH：零序电压U0 （单位：V）0CH：频率 f （单位：Hz）★规定：00H：无动作量01～07H：电流类（单位：A）08～0BH：电压类（单位：V）0C～0FH：其它0. 装置报警1. 装置闭锁2. 定值出错3. 电源故障4. RAM出错5. PT断线6. 控制回路断线7. TWJ异常8. 频率异常9. 事故总信号10. 负序过流Ⅱ段报警11. 过负荷报警12. 过热报警13. 零序过流报警14. 接地报警15. 非电量2报警4. 保护模拟量说明I2 为负序电流U0sum 为自产零序电压U0 为外加零序电压Heat 为热积累百分比上述24个模拟量中，Ia、Ib、Ic、I0、I1、I2、Uab、Ubc、Uca、U0sum、U0、Ua、Ub、Uc为两位小数，其余为整数。

0. TWJ1. HWJ2. 合后位置3. 非电量1输入4. 非电量2输入5. 热复归6. 低电压保护投入7. 装置检修8. 遥控投入9~15.备用16. 断路器位置17. 开入118. 开入219. 开入320. 开入421. 开入522. 开入623. 开入724~31 备用倍额定值12位为符号位。

几款国内微机型保护继电保护的比较陆子君，钟锐(东南大学 IC嵌入式系统实验室，江苏南京 210096)摘要：对国内几款微机型中低压输电线路继电保护装置进行比较，分析了它们的特点，总结了各自的优势，并结合保护的功能、精度、硬件架构、控制逻辑就一些关键技术进行了探讨。

关键词：微机保护 线路保护 精度 抗干扰Compare of several types of computer relay protectLU Zi-jun（IC embedded system lab,Southeast University,Nanjing 210096, China） Abstract:Compare of several types of computer relay protect, analyses their characteristic,sum up the predominance of each other,and discusses some key technology in function, precision hardware structure and control logic.Key words:computer protect; circuitry protect; precision;anti-jamming1 引言微机型继电保护由于具有功能强、维护调试方便等一系列优点，自问世以来就受到普遍重视与欢迎，近年来更是在国内外得到广泛应用。

由于输电线路保护在继电保护中具有重要地位，且随着超高压、长距离输电线路的发展，对输电线路保护的功能提出了更新更高的要求，加之输电线路保护本身具有的复杂功能和逻辑，使微机保护在输电线路保护这一领域获得了广泛应用。

本文结合自身体会，对国内常用的几种微机型线路保护装置的一些特点进行了分析与比较，主要侧重于功能和性能方面的探讨。

这里主要介绍的保护装置是南自psl640型线路微机保护和南瑞继保推出的rcs-9611-c型线路保护装置。
