高压电动机的保护

高压电动机保护计算说明
1、过流Ⅰ段保护（速断保护高值）：为电动机短路提供保护，按躲过电动机最大启动电流整定，取电动机额定电流的10.5倍。

2、过流Ⅱ段保护（速断保护低值）：电动机启动完毕后投入，过流I段定值的0.7倍。

3、过流Ⅲ段保护（堵转保护定值）：按电动机允许堵转电流整定，取1.5倍电动机额定电流、30秒整定。

4、负序过流I段（负序过流保护）：对电动机反相断相、匝间短路以及较严重的电压不对称等异常运行工况提供保护，取电动机额定电流的0.8倍。

5、过负荷保护：按躲过电动机额定电流下可靠返回条件整定。

6、过热保护：按电动机过负荷能力曲线整定，并躲过电动机的启动电流。

7、零序过流保护：按躲过正常运行中可能出现的最大零序电流整定，取20A。

8、低电压保护：重要负荷45V、9秒跳闸，不重要负荷65V、0.5秒跳闸。

9、差动速断电流：按躲过电动机起动瞬间最大不平衡电流条件整定，取4倍的电动机额定电流。

10、差动电流启动值：按躲过电动机正常运行时差动回路最大不平衡差流整定，取0.3倍的电动机额定电流。

11、比例制动系数：按躲过电动机最大起动电流下差动回路不平衡电流整定。

取0.5。

高压电动机保护标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。

对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。

对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，应装设纵联差动保护。

当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机，以及为了保证重要电动机自启动而需要断开的次要电动机，应装设低电压保护，一般带有~时限作用于跳闸，但是为了保证人身和设备的安全，在电源电压长时间小时后，须从系统中自动断开的电动机，也需要装设低电压保护，一般带有5~10s时限作用于跳闸。

一、高压电动机的相间短路保护－对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。

也可以采用两相差接线，即两相一继电器接线。

电流速断的动作电流按躲过电动机的最大启动电流来整定。

二、电动机的过压保护－过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。

由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。

过负荷的动作电流按躲过电动机的最大启动电流来整定。

过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。

三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。

对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。

高压电动机差动保护处理
高压电动机差动保护是一种用于保护电动机的重要保护手段，它能够检测电动机中的相电流差异，一旦出现差异超过设定的阈值，就能及时切断电源，避免电动机损坏。

对于高压电动机差动保护的处理，可以采取以下几种措施：
1. 检查接线：首先要检查电动机的接线情况，确保各相线路无误连接。

如果发现接线有误，应及时进行纠正。

2. 检查绝缘：接着要检查电动机的绝缘状况，确保绝缘良好。

如果发现绝缘存在问题，应及时进行修复或更换。

3. 调整差动保护装置：差动保护装置通常有灵敏度调整、零序电流调整等功能，可以根据实际情况进行调整，使装置能够准确地检测到相电流的差异。

4. 清洁电机：定期对电动机进行清洁，保持电机内部的通风良好，防止电机过热引起差动保护动作。

5. 定期检测：定期对差动保护装置进行检测和测试，确保其正常工作。

检测可以包括对装置的灵敏度、动作时间等指标进行检验。

6. 加装辅助保护装置：可以考虑在差动保护装置外加装电流保护、短路保护等辅助保护装置，以提供更全面的电动机保护。

总之，高压电动机差动保护处理包括对接线、绝缘、保护装置等方面进行检查和调整，确保差动保护装置能够准确地检测到相电流的差异，并及时切断电源，保护电动机的安全运行。

高压电动机的保护一般有以下几种：速断保护、过负荷保护、起动时间过长保护、堵转保护、两段式负序过流保护、反时限负序过流保护、低电压保护、过电压保护、接地保护等。

电流速断保护反映的是电动机的定子绕组或引线的相间短路而动作。

动作时限可整定为速断（无延时）或带较短的延时（一般为零点几秒）。

其整定值应躲过电动机的起动电流。

在电动机运行时任一相电流大于整定值，电流速断保护动作即动作于跳闸。

电动机起动时间这个参数一般是由电机厂家提供，然后设计人员根据厂家提供的电动机的几个参数来计算电动机的各个保护定值（一般计算定值需要由厂家提供以下几个参数：电动机的额定电流、额定功率、起动电流倍数、起动时间和铭牌上的其它参数等）。

起动时间过长保护的定值由设计给出，为一个电流定值，和一个动作于跳闸的延时时间。

综保装置这样判断电动机是否为起动过程阶段：起动前电流为零，合上断路器后，电流瞬间增大，随着电动机转速的升高，电动机的电流逐渐减小，当电动机到额定转速后，电动机的电流也稳定在额定电流的附件（一般低于额定电流）。

综保装置根据电流特征来判断电动机的状态。

电动机的电流小于0.1倍的额定电流时，认为电动机处于停止状态。

当从一个时刻t1 （合上断路器那一时刻）开始，电动机电流从无到有，装置即认为电动机进入了起动状态。

当电流由大变小，并稳定在t2时刻（额定电流附近），则认为电动机已经进入稳定运行状态。

起动时间过长保护是在电动机起动过程中对电动机进行保护。

而在电动机运行过程中，装置自动将起动时间过长保护退出。

当在电动机起动过程中，任一相电流大于整定值，起动时间过长保护即经过延时而动作于跳闸相电流速断保护1）速断动作电流高值IsdgIsdg = Kk / 1st式中，1st :电动机启动电流（A）Kk :可靠系数，可取Kk = 1.32）速断电流低值IsddIsdd 可取0.7~0.8lsdg ，—般取0.7lsdg3）速断动作时间tsd当电动机回路用真空开关或少油开关做出口时，取tsd =0.06s，当电动机回路用FC做出口时，应适当延时以保证熔丝熔断早于速断保护。

一、电动给水泵组保护1．主要技术参数：额定容量：5400KW CT配置： 1000/5额定电压：6KV 额定电流I s：启动电流：6I n2．开关类型：真空断路器保护配置：HN2001 HN20413．HN2041定值整定：3．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)启动时间：8S3．2分相最小动作电流I seta、I setc:1）最小动作电流整定，保证最大负荷下不误动。

按标准继电保护用的电流互感器在额定电流下10P级的比值误差为 +3℅，即最大误差为6℅。

I dz = K k. 6℅I s/n lh =2××=取I seta= I setc=3．3制动系数K Z.的整定原则：保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即K z = I dzmax/I resmax= （K k K fzq K st F j I kmax）/I kmax= ╳2╳╳=3．4差动保护时间：t dz=0 s3．5拐点制动电流I res =(额定电流作为拐点)4．HN2001定值整定：配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4．1电动机二次额定电流I e计算：I e=I n/n r=(1000/5)=(A)4．2速断保护I>>计算：启动时速断保护定值:按躲过电动机启动电流整定，可靠系数取。

启动电流6 I e根据设计院图纸。

I qd=6 I e=6×=(A)I dz =K k×I qd=×=灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行时速断保护定值：I dz= K k×3Ie=×3×= A保护动作时间:t取0秒.4．3定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．4定时限I段过电流保护：启动状态下，启动时保护动作电流整定：I Z= 2×=运行状态下，过电流保护整定:：I r=×= 动作时间: t取4．5正序定时限保护定值计算：正序电流定时限过流保护整定:启动状态下：I dz =K k×I qd=×=一次动作电流I dz计算:I dz=×200=4680(A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm:K lm=I(2) I dz=16520/4680>2.运行状态下：I r=×=保护动作时间:t取秒.4．6负序电流定时限过流保护:负序电流定时限过流保护整定:启动状态下：I r=K k. I qd/n lh=×=运行状态下：I r= K k I e/n lh=×=保护动作时间: t取秒.4．7零序定时限过电流保护:根据限制6KV系统接地电流要求取接地一次动作电流10A。

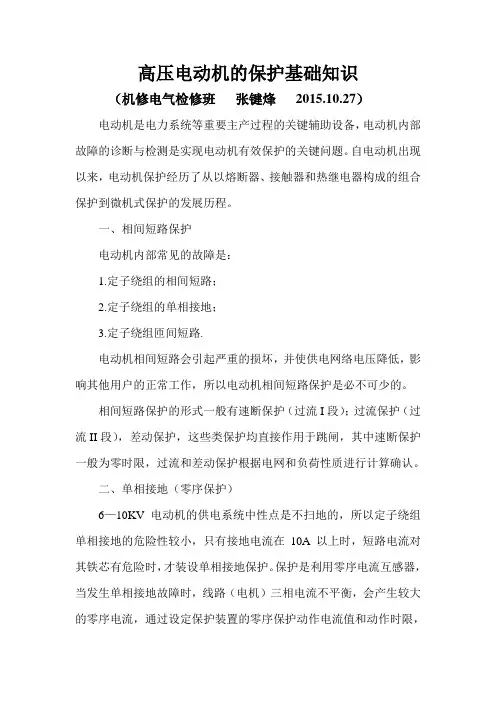

高压电动机的保护基础知识（机修电气检修班张键烽2015.10.27）电动机是电力系统等重要主产过程的关键辅助设备，电动机内部故障的诊断与检测是实现电动机有效保护的关键问题。

自电动机出现以来，电动机保护经历了从以熔断器、接触器和热继电器构成的组合保护到微机式保护的发展历程。

一、相间短路保护电动机内部常见的故障是：1.定子绕组的相间短路；2.定子绕组的单相接地；3.定子绕组匝间短路.电动机相间短路会引起严重的损坏，并使供电网络电压降低，影响其他用户的正常工作，所以电动机相间短路保护是必不可少的。

相间短路保护的形式一般有速断保护（过流I段）；过流保护（过流II段），差动保护，这些类保护均直接作用于跳闸，其中速断保护一般为零时限，过流和差动保护根据电网和负荷性质进行计算确认。

二、单相接地（零序保护）6—10KV电动机的供电系统中性点是不扫地的，所以定子绕组单相接地的危险性较小，只有接地电流在10A以上时，短路电流对其铁芯有危险时，才装设单相接地保护。

保护是利用零序电流互感器，当发生单相接地故障时，线路（电机）三相电流不平衡，会产生较大的零序电流，通过设定保护装置的零序保护动作电流值和动作时限，作用于开关跳闸回路。

定子绕组单相匝间短路保护，因为现在还没有一种简单的保护方式，所以都不装设。

三、常见保护电动机常见的不正常运行状态是：1.过负荷；2.电压短时消失或短路时电压降低；3.同步电动机的异步状态。

一）过负荷保护电动机长期过负荷是危险的，当高压电机在长期过负荷情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，因此凡有可能过负荷的电动机都装设过负荷保护，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。

过负荷保护可作用于信号，减去所带动的机械负荷或直接作用于跳闸。

过负荷保护电流一般为电机额定电流的1-1.2倍，保护动作时间根据电机的负载特性进行确定。

二）失压（欠压）保护电压短时消失或电网内短路会引起电压降低，电压过低会引起高压电机转速降低，甚至停止运行，为了保证重要负载的电动机自走动，在其余不重要的电动机上，或者当电压恢复时按照安全技术条件及工艺过程的特点，不容许自起动的电动机上都要装设低电压保护。

高压电动机的继电保护高压电动机一般应装设电流速断保护作为相间短路保护。

对生产过程中易发生过负荷的高压电动机，应装设过负荷保护。

对下列高压电动机应装设低电压保护：当电源电压短时降低或短路中断后，根据生产过程不允许或不需要自启动的电动机，以及为保证重要电动机自起动而需要断开的次要电动机，应装设低电压保护。

（一）电流速断保护一般采用两相一继电器式的电流速断保护，当灵敏度要求较高时，采用两相两继电器式结线。

电流速断保护动作后，使断路器跳闸。

电流速断的动作电流（速断电流），按躲过电动机的最大启动电流Ist.max来整定，整定的公式为：Iqb= Krel*Kw *Ist.max* KiKrel-----保护装置的可靠系数，对DL型电流继电器为1.4～1.6,对GL型为1.8～2.0。

Ist.max------电动机的最大启动电流(4～7倍)。

（二）电动机的过负荷保护过负荷的动作电流，按躲过电动机的额定电流In来整定，整定公式为：Iop= Krel*Kw *In* Kre*KiKrel-----保护装置的可靠系数，对DL型为1.2,对GL型为1.3。

Kw------保护装置的结线系数，对两相两继电器结线为1。

Kre------继电器的返回系数，可查相应继电器参数一般为0.8～0.85。

Ki--------互感器的变比。

过负荷保护的动作时间应大于电动机启动所需的时间，一般为10s～16s.。

对于启动困难的电动机可按实测的启动时间来整定一般须整定的项目为：1过电流值（有一定范围视继电器的型号如：5A型：2, 2.5, 3, 3.5, 4, 4.5,5, 10A型：4,5,6,7,8,9,10）可通过面板正视的插销螺丝选择档位。

2动作时间（有两种，一种0.5～4S,令一种有超过10S通过拧动白色塑料螺帽。

）3速断电流调节（电流倍数位2～8倍，可通过换算，调节时拧动电磁铁上方的白色塑料螺帽。

）电缆的选择校验高压电缆先按经济电流密度来选择截面。

-、电动给水泵组保护1.主要技术参数:定容量：5400KW CT 配置：1000/5额定电压：6KV额定电流L：启动电流：6I n2.开关类型：真空断路器保护配置:HN2001 HN20413.HN2041定值整定：3・1电动机二次额定电流R计算:I.=I n/n r= (1000/5) =⑷启动时间：8S3. 2分相最小动作电流1“、I..u：1)最小动作电流整定，保证最大负荷下不误动。

按标准继电保护用的电流互感器在额定电流下10P级的比值误差为+3%,即最大误差为6%。

L. =K L 6%I./nih =2XX =3. 3制动系数Kz.的整定原则:保护动作应避越外部最大短路电流的不平衡电流，反应等于其比率制动曲线的斜率I j/I—即(K k“)U= X2XX3. 4差动保护时间：七沪0 s3. 5拐点制动电流J严（额定电流作为拐点）4.HN2001定值整定:配置：速断保护，定时限过电流I段保护，正序电流定时限保护, 负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）.4・1电动机二次额定电流L计算:L=I…/n r= （1000/5） =⑷4. 2速断保护1>>计算：启动时速断保护定值：按躲过电动机启动电流整定，可靠系数取。

启动电流6 I■根据设计院图纸。

If 6 I e=6X = (A)Id, =K k XI fld=X =灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵【系数血:⑵ 1『16520/4680>2・运行时速断保护定值:I沪K k X3Ie=X3X= A 保护动作时间:t 取0秒.启动状态下，启动时保护动作电流整定:Iz= 2X =4. 3定时限I段过电流保护:运行状态下，过电流保护整定::I r=X =动作时间：t取4. 4定时限I段过电流保护：启动状态下，启动时保护动作电流整定:I2= 2X =运行状态下，过电流保护整定:：Ir=X= 动作时间：t取4. 5正序定时限保护定值计算：正序电流定时限过流保护整定：启动状态下：h =K k XI qd=X =一次动作电流h计算：L a=X 200=4680 (A)灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵Kfl ⑵ 1沪16520/4680>2・运行状态下：I r=X =保护动作时间:t 取秒.4. 6负序电流定时限过流保护：负序电流定时限过流保护整定：启动状态下：I r=Kk. Iqd/nih= X =运行状态下：L=反I./niH=X =保护动作时间：t 取秒.4. 7零序定时限过电流保护：根据限制6KV系统接地电流要求取接地一次动作电流10A。

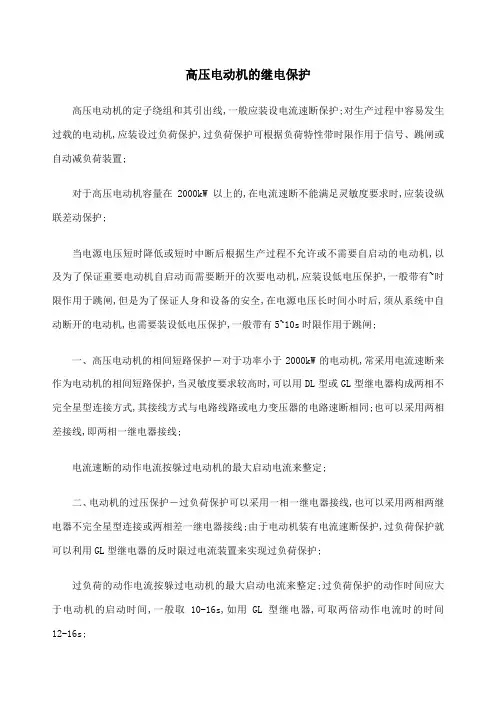

高压电动机的继电保护高压电动机的定子绕组和其引出线,一般应装设电流速断保护;对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置;对于高压电动机容量在2000kW以上的,在电流速断不能满足灵敏度要求时,应装设纵联差动保护;当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机,以及为了保证重要电动机自启动而需要断开的次要电动机,应装设低电压保护,一般带有~时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间小时后,须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸;一、高压电动机的相间短路保护－对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星型连接方式,其接线方式与电路线路或电力变压器的电路速断相同;也可以采用两相差接线,即两相一继电器接线;电流速断的动作电流按躲过电动机的最大启动电流来整定;二、电动机的过压保护－过负荷保护可以采用一相一继电器接线,也可以采用两相两继电器不完全星型连接或两相差一继电器接线;由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护;过负荷的动作电流按躲过电动机的最大启动电流来整定;过负荷保护的动作时间应大于电动机的启动时间,一般取10-16s,如用GL型继电器,可取两倍动作电流时的时间12-16s;三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作;对保护动作不重要的电动机,电压继电器按60％-70％额定电压整定,动作时间取；对动作较为重要的电动机,电压继电器按30％-50％额定电压整定,动作时间取5-10s;四、高压电动机的差动保护－在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流In来整定,主要考虑二次回路断线时不至于引起误动作;五、同步电动机的失步保护－采用两相差接线对同步电动机的失步进行保护;当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作;反应转子回路内交变电流的失步保护－在同步电动机的转子回路中串接电流互感器,正常运行时转子回路中流过直流电流,互感器的二次侧不产生感应电动势,保护装置不动作,当同步电动机发生失步运行时,转子回路中感应出交变电流,通过电流互感器使二次侧保护继电器动作;高压电动机保护配置：大型发电厂的高压厂用电机及一些工矿企业的高压电机普遍采用微机保护;1、对于容量在2000kW及以下的高压电动机的相间短路的主保护为相电流速断;、电机启动过程速断保护按躲过电机的最大启动电流整定;动作电流Idz>=Ih,Ih=K1K2In2K1为可靠系数,取K2为电机启动电流倍数,一般取7In2为电机一次额定电流/CT变比出口时间：0s、启动后按躲过母线出口三相短路时的电动机反馈电流计算1.2.1、对于真空断路器动作电流Idz>=ILIL=出口时间：0s1.2.2、对于F-C回路,由于速断带,取I2=出口时间：跟熔断器配合,对于额定电流小的熔断器取;额定电流较大的取.、电机启动时间t按实际启动时间的最长时间的倍整定;2、过流反时限一般反时限、负序电流保护Idz>=I2I2=、正序电流Idz>=、过热保护4、接地保护5、长启动保护电压为3kV以上的异步电动机和同步电动机,对下列故障及异常运行方式,应装设相应的保护：1、定子绕组相间短路；2、定子绕组单相接地；3、定子绕组过负荷；4、定子绕组低电压；5、同步电动机失步；6、同步电动机失磁；7、同步电动机出现非同步冲击电流；8、相电流不平衡;比率差动1.比率差动保护原理：差动电流： 21I I I cd +=制动电流： 2)(21I I I res -=电动机正常运行时,差动电流cd I 理论上为零,实际上不为零,其值为电动机两侧电流互感器传输特性的误差而引起的不平衡电流的大小;制动电流0.res I ≤电动机额定电流s I ,是一常数;当电动机外部故障且短路电流大于电动机额定电流值时,不平衡电流会随短路电流的增大呈非线性增大,但此时制动量也随短路电流成比率的增大;选取合适的斜率角θ,即可保证在最大的外部短路电流下保护不误动,且具有较高的灵敏度;当电动机内部故障时,差动电流cd I 迅速增大cd I 短路电流k I ,制动电流res I 迅速减小res I ≤k I 2/1,保护瞬间动作;灵敏度完全能满足大于的要求;a b0.dz I3 4max k I I res =图 差动保护特性示意图图中：1I －电动机电源侧电流； 2I －电动机中性侧电流；0.dz I －差动最小动作电流； 0.res I －比例特性曲线拐点制动电流；max k I －外部最大短路电流； CDSD I －差动速断定值差动保护动作方程如下：其中： 21I I I cd += 2)(21I I I res -=当任一相电流满足判据时,保护瞬时动作于跳闸出口和告警出口,装置显示短路故障相;2 差动电流启动定值cdqd I 的整定：差动电流启动定值cdqd I ,可以按躲过正常运行时最大不平衡差流整定;其中：qd K 可以取～；e I 为电动机额定工作电流;3. 比例差动保护制动系数bl K 的整定：比例差动制动系数的选取必须要考虑到保护的可靠性和灵敏性因素;如果bl K 选择过小,就有可能躲不过区外故障时产生的不平衡电流,进入差动保护特性区,因而发生误动；如果bl K 选择过大,就有可能躲开电动机发生区内故障时的故障差电流,进入不了差动保护特性区,因而发生拒动的现象;因此必须兼顾保护的灵敏性和可靠性;比率制动系数bl K ：推荐为～;4.制动电流res I 的整定：制动电流res I 主要针对当电动机外部发生短路故障时,可以对差动保护进行有效的制动,但是在选择制动电流res I 时必须充分考虑到电动机在发生匝间短路时,同时伴有有汲出电流流出时保护动作的灵敏度,可以整定为：其中：1K 为选择系数,一般可以取～推荐整定为；e I 为电动机额定工作电流;5.比例差动保护灵敏度的校验：0.2min .)2(≥=DZD lmI I K其中：min .)2(D I 为系统在最小运行方式下,在被保护电动机发生两相短路时,流过保护装置的最小短路电流；DZ I 为系统在最小运行方式下,在被保护电动机发生两相短路时,由流过的制动电流对应电动机差动保护特性曲线上相应的动作电流值;按照规程要求：比例差动保护的灵敏度要大于;3.1.3 CT 断线闭锁装置有延时及瞬时CT 断线判别功能,具体判据如下：a 延时判别：当任一相差流大于n I ,且持续时间超过10s,发CT 断线信号,此时并不闭锁比率差动保护在保护每个采样周期内进行;b 瞬时判别：机端及中性点侧的六路电流同时满足下面两个条件时认为是CT 断线：1 一侧CT 的一相或两相电流减小至差动保护起动,其余各路电流不变；2 n X n I I I 2.12.0≤≤ 并且同时满足45.0maxmin≤I I ;瞬时CT 断线可选择发信号的同时是否闭锁比率差动保护;为防止瞬时CT 断线的误闭锁,满足下述任一条件时不进行瞬时CT 断线判别：1 启动前各侧最大相电流小于n I ；2 启动后最大相电流大于 n I ；3 启动后电流比启动前增加;3.1.4 电动机启动保护考虑到电动机在启动时会产生较大的非周期分量,灵敏的电动机差动保护可能会因为躲不过启动时的不平衡电流而造成保护误动作;本保护根据现场的实际出现的情况,在启动时间内qd T 可以整定,将差动启动电流0.dz I 定值加倍,将差动比率制动系数加倍,制动电流0.res I 继续保持不变,将差动保护动作出口的时间带60ms 的延时;当保护启动结束,立刻恢复正常定值和出口时间;定值清单Y3554-2中型高压三相异步电动机启动保护计算书一、电动机基本技术参数西安西玛电机有限公司：二、电动机启动的继电保护整定计算：1、瞬时电流速断：应躲过电机的启动电流2、过负荷：按电动机额定电流整定瞬时动作电流倍数=瞬时电流÷动作电流整定值=~÷=~按10倍整定动作电流;选用GL-16/10A或LL-14A/10A过电流继电器,整定电流按5A,4,5,6,7,8,9,10A;10倍整定动作电流下动作时间：按8s;3、低电压保护：应躲过最小运行电压四、说明：Kk—可靠系数：用于电流速断保护时,DL型和GL型继电器分别取~和~;用于过负荷保护时,动作于信号取；动作于跳闸取; Kjx—接线系数：星形或不完全星形时按;Kq—启动电流倍数：一般按7；—电动机额定电流A：nl ——电流互感器变比：50/5AKfh——继电器的返回系数：取Ue——电网额定电压kV：6nr——电压互感器变比：6/已知参数：额定电压6KV,额定功率 KW,COSφ= ,运行额定电流 ,启动时间 S,启动电流 A,一般取8倍的额定电流故障单相接地电流 A,最大过负荷电流 A,按2倍的额定电流CT变比 ,根据6KV 段配电盘设计图纸1、基准电流定值s IIe 为电机运行时额定电流,nl 为CT 变比;额定电流一般选用电机铭牌所标识的额定电流;铭牌不清楚的通过计算算出;2、启动时间按电动机实际启动时间整定并留有适当裕度,按电动机起动时间乘可靠系数整定：t s dz t t tan 2.1⨯=秒给水泵、循环泵电机取9秒,其余高压电机取8秒;3、电流速断定值电流速断保护正序速断按躲过电动机起动电流来整定： lt s k j dz n I K I tan .⋅=, k K ：可靠系数 t s I tan ：启动电流 微机保护的速断定值可将起动时间内和起动时间后分别整定,故需计算两个速断定值:① 启动时动作电流按照躲过最大启动电流整定;起动时间内,k K 推荐取,则 ⨯=⋅2.1j dz I l ts n I tan ⋅② 运行时动作电流按照躲过过流保护电流定值考虑;起动时间后：由于起动时间后电动机运行电流降为额定电流,为防止起动时间之后电动机仍运行在起动电流水平上：l t s k j dz n I K I tan .⋅= , k K 取 则： ⨯=⋅8.0j dz I l ts n I tan ⋅速断延时秒;电动机由断路器控制时,短路保护动作时间t 1 取～;电动机由熔丝截断短路电流时,整定t 1 =或更长;4、负序电流启动负序：为了保护电动机断相或反相,典型的负序动作电流整定值j dz I .＝I s 是合适的I s为电动机额定工作电流,希望作为灵敏的不平衡保护时,可取j dz I .＝～I s;电动机启动时由于CT 饱和等因素容易造成波形失真,从而造成负序保护误动作,可根据启动试验测量的最大负序电流整定启动时负序动作电流;为防止合闸不同期引起的负序电流,推荐延时不小于秒;本装置取秒;运行负序：运行时负序保护时间常数T 2的整定应躲过电动机外部两相短路时母线进线开关的切除时间,一般取T 2＝,在整定得比较灵敏典型为j dz I .＝～ I s 时,采用时间常数较长的曲线如T2＝;5、过流保护过流保护动作电流按可靠躲过最大负荷电流整定,建议采用2倍额定电流;过流保护动作时间按可靠躲过以下保护动作时间设置：（1）本机速断保护时间（2）同一母线上其它电机的速断保护时间（3）所在母线/馈线速断保护动作时间6、接地保护的整定电动机接地故障电流取决于供电系统的接地方式,在高阻接地系统中,故障电流很小,为了检测较小的接地故障电流,常常需用零序电流互感器来取得零序电流;在直接接地系统中,接地故障电流将是很大数值,由三相电流互感器的电流之和来取得零序电流3I0;为提高可靠性和灵敏度,接地故障保护的电流和时限在启动前后分别整定;MPW-2A 型保护零序电流动作值I OS的整定范围为～,级差为;当零序保护动作时,如果选择接地报警,接地报警继电器动作,如选择接地跳闸,则出口继电器动作;接地保护可选择接地报警或接地跳闸两种出口方式,当接地保护投入时,如果选择接地报警,则当接地保护动作时,保护报警继电器动作,面板‘保护’动作指示灯亮,液晶显示器背光点亮并闪烁显示‘接地告警动作’字样；如选择接地跳闸,则保护动作时装置跳闸出口动作,同时‘保护’指示灯点亮,液晶显示器背光点亮并闪烁显示‘接地跳闸动作’字样;对于MPW-2A 本保护在‘自检故障’发生时被闭锁;由于没有零序功率方向判断,零序电流动作整定值应大于电动机外部接地时流过电动机的零序电流电容电流;当接地电流大于10A 时,才需设单相接地保护,公式为：式中：k K ：可靠系数,若取不带时限的接地保护,k K 取4～5,若带秒延时,k K 取～2;c I ：该回路的电容电流零序保护动作时间t 0的整定视具体实际情况而定;7、欠压保护的整定根据电动机的重要程度整定动作电压值和动作时间值,先切除次要的电动机;8、 过热保护的整定发热时间常数1 的整定：方法一：电动机制造厂家提供方法二：如果制造厂能提供过负荷能力的数据,如在x 倍过负荷下允许运行t 秒,根据公式：可得出 τ122105=-⨯(.)x t 方法三：根据公式：τθθθ121501051=⨯⨯⨯-⎛⎝ ⎫⎭⎪额定温升电流密度极限温升额定温升e e M e J . 方法四：由启动电流下的定子温升决定时间常数τ12=⨯⨯稳定温升启动电流倍数启动时间启动温升方法五：如果上述参数仍不能确切提出,可根据电动机运行规定“从冷态启动到满转速的连续启动次数不能超过两次”进行估算,即 ()()START START START START t I t I ⨯-⨯≤≤⨯-⨯2212205.15.0305.15.02τ方法六：如果上述数据仍一无所知,可以采用躲过启动电流原则整定;散热时间常数 t 2的整定：电动机散热条件好的取较小的值.报警电平的整定：负荷比较平稳或比较重要的电动机可采用较低的值～;负荷变化频繁或比较次要的电动机可采用较高的值～;若“速断方向”投入,一定认真检查CT 和PT 极性,确保电动机故障时,电流速断方向保护能正确动作;推选方法如下：电机正常启动时,“速断方向”退出,电机正常运行时,退出保护压板,把“速断保护”运行定值调至现场运行电流值以下10%,此时,把“速断方向”投入,电流速断方向保护应正确动作;若电流速断方向保护不动作,说明CT 和PT 极性有问题;试验完毕,恢复定值和压板;电压消失后保持三秒,闭锁方向,PT 断线不闭锁方向。

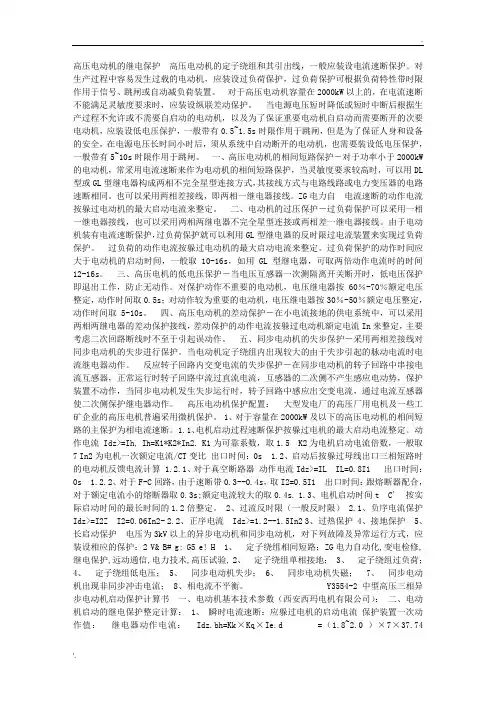

高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。

对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。

对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，应装设纵联差动保护。

当电源电压短时降低或短时中断后根据生产过程不允许或不需要自启动的电动机，以及为了保证重要电动机自启动而需要断开的次要电动机，应装设低电压保护，一般带有0.5~1.5s时限作用于跳闸，但是为了保证人身和设备的安全，在电源电压长时间小时后，须从系统中自动断开的电动机，也需要装设低电压保护，一般带有5~10s时限作用于跳闸。

一、高压电动机的相间短路保护－对于功率小于2000kW的电动机，常采用电流速断来作为电动机的相间短路保护，当灵敏度要求较高时，可以用DL型或GL型继电器构成两相不完全星型连接方式，其接线方式与电路线路或电力变压器的电路速断相同。

也可以采用两相差接线，即两相一继电器接线。

ZG电力自电流速断的动作电流按躲过电动机的最大启动电流来整定。

二、电动机的过压保护－过负荷保护可以采用一相一继电器接线，也可以采用两相两继电器不完全星型连接或两相差一继电器接线。

由于电动机装有电流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。

过负荷的动作电流按躲过电动机的最大启动电流来整定。

过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。

三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。

对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取0.5s；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。

四、高压电动机的差动保护－在小电流接地的供电系统中，可以采用两相两继电器的差动保护接线，差动保护的动作电流按躲过电动机额定电流In来整定，主要考虑二次回路断线时不至于引起误动作。

：高压电动机的保护一、概述高压电动机在运行中可能出现各种短路故障和不正常工作状态，为防止故障扩大，保证电动机的安全运行因此应装设相应保护装置。

保护装置的设置：根据GB50062—1992规定1、对电压为3kV 级以上，容量2000kW 以下的高压电动机相间短路，应装设电流速断保护；2、对容量2000kW 以上的高压电动机应装设差动保护；3、对容易发生过负荷的电动机应装设过负荷保护；4、对不重要的电动机或不允许自启动的电动机，应装设低电压保护；5、高压电动机单相接地电流大于5A 时，应装设有选择性的单相接地保护。

二、保护整定计算1、高压电动机过负荷保护按躲开高压电动机的额定电流整定，即继电器动作电流： I OP 。

r =K rel K CON I N 。

M re TA式中：K rel K re 分别为可靠系数与返回系数，当动作于信号时：K rel =1.05～1.1；当动作于跳闸时，K rel =1.2～1.25，I N 。

M 为电动机额定电流。

时限整定应大于电动机带负荷的启动时间，一般可取10～15s 。

2、高压电动机瞬时速断保护按躲开高压电动机的启动电流整定，即继电器动作电流： I OP 。

r =K rel K CON （K st I N 。

M ）= K rel K CON I st 。

max ） （2-1） k TA k TA对于同步电动机，除应躲过启动电流I st 。

max 外，还应躲过外部短路时同步电动机输出的三相短路电流I //（3）K 。

max ，即I //（3）K 。

max =（1.05 +0.95sin ψN ）I N 。

M （2-2）X //*.M式中：X //*.M 、ψN 同步电动机的次暂态电抗和额定功率因素角。

（1） 当I //（3）K 。

max 〈I st 。

max 时，继电器动作电流按式（2-1）计算。

（2） 当I //（3）K 。

max 〉I st 。

max 时，继电器动作电流按将式（2-1）中I st 。

高压电动机综合保护整定原则我公司高压电动机数量多，且功率较大，运行之初，因综保装置整定不合理跳停频繁，误动多次，有的电机已出现问题但保护还未启动，使故障扩大，水泥生产无法正常，所以我查阅了很多资料，还有根据多年的经验，总结出高压电动机的整定原则，经过按照以下原则重新整定后，我公司高压电动机跳停次数大大降低,电动机也得到了可靠的保护。

1.差动电流速断保护：按躲过电动机空载投入时最大暂态电流引起的不平衡电流量大部分以及短路时的不平衡电流整定一般取：Idz=KIe/n式中： Idz：差动电流速断的动作电流Ie：电动机的额定电流K：一般取6—122.纵差保护：1）纵差保护最小动作电流的整定，最小动作电流应大于电动机启动过程中时的不平衡电流Idzmin=Kk△mIe/n式中：Ie：电动机额定电流;n: 电流互感器器的变比Kk：可靠系数，取3~4△m：由于电流互感器变比未完全匹配产生的误差，一般取0.1在工程实用整定计算中可选取Idzmin=（0.3~0.6）Ie/n。

2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数K= Kk Kfzq Ktx Ke式中：Ktx:电流互感器的同型系数，Ktx=0.5Kk：可靠系数，取2~3Ke：电流互感器的比误差，取0.1Kfzq：非周期分量系数，取1.5~2.0计算值Kmax=0.3,但是考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.5~1.03.相电流速断保护：）速断动作电流高值IsdgIsdg= Kk/Ist式中：Ist：电动机启动电流（A）Kk：可靠系数，可取Kk=1.32）速断电流低值IsddIsdd可取0.7~0.8 Isdg一般取0.7 Isdg3）速断动作时间tsd当电动机回路用真空开关或少油开关做出口时，取Tsd=0.06s,当电动机回路用FC做出口时，应适当以保证熔丝熔断早于速断时间。

电动机启动时间Tsd按电动机的实际启动时间并留有一定裕度整定，可取Tsd=1.2s 倍实际启动时间。

高压电动机的保护一般有以下几种：速断保护、过负荷保护、起动时间过长保护、堵转保护、两段式负序过流保护、反时限负序过流保护、低电压保护、过电压保护、接地保护等。

电流速断保护反映的是电动机的定子绕组或引线的相间短路而动作。

动作时限可整定为速断（无延时）或带较短的延时（一般为零点几秒）。

其整定值应躲过电动机的起动电流。

在电动机运行时任一相电流大于整定值，电流速断保护动作即动作于跳闸。

电动机起动时间这个参数一般是由电机厂家提供，然后设计人员根据厂家提供的电动机的几个参数来计算电动机的各个保护定值（一般计算定值需要由厂家提供以下几个参数：电动机的额定电流、额定功率、起动电流倍数、起动时间和铭牌上的其它参数等）。

起动时间过长保护的定值由设计给出，为一个电流定值，和一个动作于跳闸的延时时间。

综保装置这样判断电动机是否为起动过程阶段：起动前电流为零，合上断路器后，电流瞬间增大，随着电动机转速的升高，电动机的电流逐渐减小，当电动机到额定转速后，电动机的电流也稳定在额定电流的附件（一般低于额定电流）。

综保装置根据电流特征来判断电动机的状态。

电动机的电流小于0.1倍的额定电流时，认为电动机处于停止状态。

当从一个时刻t1（合上断路器那一时刻）开始，电动机电流从无到有，装置即认为电动机进入了起动状态。

当电流由大变小，并稳定在t2时刻（额定电流附近），则认为电动机已经进入稳定运行状态。

起动时间过长保护是在电动机起动过程中对电动机进行保护。

而在电动机运行过程中，装置自动将起动时间过长保护退出。

当在电动机起动过程中，任一相电流大于整定值，起动时间过长保护即经过延时而动作于跳闸相电流速断保护1）速断动作电流高值IsdgIsdg = Kk / Ist式中，Ist：电动机启动电流（A）Kk：可靠系数，可取Kk = 1.32）速断电流低值IsddIsdd可取0.7~0.8Isdg，一般取0.7Isdg3）速断动作时间tsd当电动机回路用真空开关或少油开关做出口时，取tsd =0.06s，当电动机回路用FC做出口时，应适当延时以保证熔丝熔断早于速断保护。
