母线及绝缘子验收细则1验收分类母线及绝缘子验收包括可研初设审查、到货验收、竣工（预）验收、启动验收四个关键环节。

2可研初设审查1.1参加人员a）母线及绝缘子可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

b）母线及绝缘子可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。

1.2验收要求a）母线及绝缘子可研初设审查验收需由专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。

a）可研初设审查阶段主要对母线及绝缘子选型涉及的技术参数、结构形式进行审查。

b）审查时应审核选型及安装方式是否满足电网运行、设备运维、反措等各项要求。

C）审查应按照附录A1要求执行。

d）应做好评审记录（见通用管理规定附录A1）,报送运检部门。

3到货验收3.1参加人员母线及绝缘子到货验收所属管辖单位运检部选派相关专业技术人员参与。

3.1验收要求a）到货验收在运检部门认为有必要时参与。

b）到货验收应进行货物清点及外观检查。

c）到货验收按照附录A2要求执行。

3.2异常处置验收发现质量问题时，验收人员应及时告知物资部门、制造厂家，提出整改意见，填入“到货验收记录”（见通用管理规定附录A4）,报送运检部门。

4竣工（预）验收4.1参加人员a）母线及绝缘子竣工（预）验收由所属管辖单位运检部选派相关专业技术人员参与。

b）母线及绝缘子验收负责人员应为技术专责或具备班组工作负责人及以上资格。

4.1验收要求a）竣工（预）验收应对母线及绝缘子外观、软母线、硬母线安装等项目进行检查。

b）竣工（预）验收应核查母线及绝缘子交接试验报告，必要时对交流耐压试验、紫外检测、红外检测等交接试验进行旁站见证。

b）竣工（预）验收应检查、核对母线及绝缘子相关的文件资料是否齐全。

c）竣工（预）验收按照附录A3、附录A4要求执行。

4.2异常处置验收发现质量问题时，验收人员应及时告知项目管理单位、施工单位，提出整改意见,填入“竣工（预）验收及整改记录”（见通用管理规定附录A7）,报送运检部门。

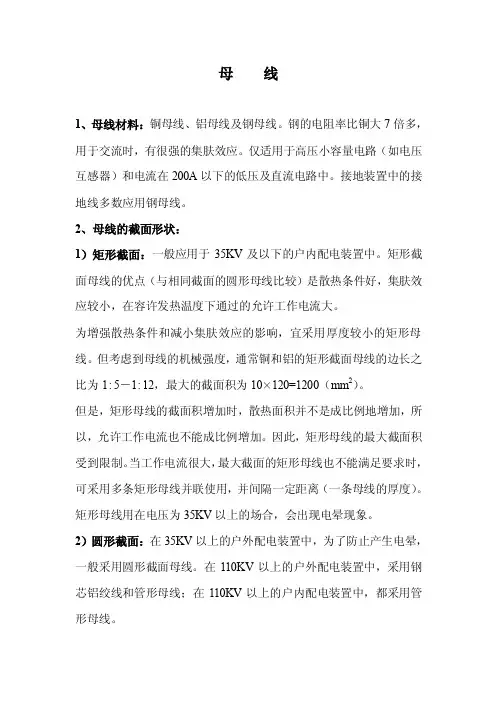

母线1、母线材料：铜母线、铝母线及钢母线。

钢的电阻率比铜大7倍多，用于交流时，有很强的集肤效应。

仅适用于高压小容量电路（如电压互感器）和电流在200A以下的低压及直流电路中。

接地装置中的接地线多数应用钢母线。

2、母线的截面形状：1）矩形截面：一般应用于35KV及以下的户内配电装置中。

矩形截面母线的优点（与相同截面的圆形母线比较）是散热条件好，集肤效应较小，在容许发热温度下通过的允许工作电流大。

为增强散热条件和减小集肤效应的影响，宜采用厚度较小的矩形母线。

但考虑到母线的机械强度，通常铜和铝的矩形截面母线的边长之比为1:5―1:12，最大的截面积为10×120=1200（mm2）。

但是，矩形母线的截面积增加时，散热面积并不是成比例地增加，所以，允许工作电流也不能成比例增加。

因此，矩形母线的最大截面积受到限制。

当工作电流很大，最大截面的矩形母线也不能满足要求时，可采用多条矩形母线并联使用，并间隔一定距离（一条母线的厚度）。

矩形母线用在电压为35KV以上的场合，会出现电晕现象。

2）圆形截面：在35KV以上的户外配电装置中，为了防止产生电晕，一般采用圆形截面母线。

在110KV以上的户外配电装置中，采用钢芯铝绞线和管形母线；在110KV以上的户内配电装置中，都采用管形母线。

电压为35KV的户外配电装置中，一般也采用钢芯铝绞线，这样可使母线的结构简化，投资降低。

3）槽形截面：当每相三条以上的矩形母线不能满足要求时，一般采用由槽形截面母线组成近似正方形的空心母线结构。

其优点是：邻近效应较小，冷却条件好，金属材料利用率较高。

另外，为了加大槽形母线的截面系数，可将两条槽形母线每相隔一定距离，用连接片焊住，构成一个整体。

槽形母线的工作电流可达10—12KA。

3、母线的着色母线着色可以增加辐射能力，有利散热，因此母线着色后，允许负荷电流可提高12—15%。

钢母线着色还能防绣蚀。

同时，使工作人员便于识别相序或直流极性。

母线架、绝缘母线夹板、支撑绝缘子的安装方法1．支架及拉紧装置的制作（1）母线支架优先采用在框架上安装绝缘子的方式。

（2）必须自制时宜采用耐热绝缘材料制作，防止形成闭合磁路。

（3）设备接线端，母线连接或卡子、夹板处，明设地线的接线螺钉处等两侧10～15mm处均不得刷漆。

2．安装要求（1）母线架、绝缘母线夹板、支撑绝缘子必须是经过耐压检验合格的产品。

（2）安装前必须仔细清除表面上的灰尘和油污，特别是安装平面处应清扫干净，应检查是否有破损和裂纹，若有则应清除退库和更换。

（3）安装时不应由于母线架和绝缘夹板、支撑与安装支架不平整而使母线架、绝缘夹板、支撑受到非正常的应力。

（4）在安装母线绝缘支撑时，如果安装螺钉与母线之间的电气间隙及爬电距离达不到规定时，可在安装螺钉上加套绝缘套管。

（5）在安装多付母线绝缘支撑及绝缘子时，其安装的位置除应符合图纸要求外，还必须使母线的安装面保持在同一垂线上，否则应采用组合式尼龙套垫进行调整。

（6）在采用组合式母线架时，其安装顺序为：卸下母线架左边两只六角螺母、平垫和弹垫，将两根夹紧螺杆插入配电柜框架的安装孔内，使左紧固槽板紧贴框架，然后装上平垫、弹垫，用六角螺母使母线夹和柜框架固定，松开右边的六角螺母，把母线依次放入母线夹座内，按原样把六角螺母拧紧，然后将右紧固槽板拐角处的安装孔对准柜框架安装孔，用M8×25螺钉套上弹垫、平垫用六角螺母拧紧即成。

3．绝缘子安装（1）绝缘子安装前要摇测绝缘电阻，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

（2）绝缘子上下要各垫一个石棉垫。

（3）绝缘子夹板、卡板的制作规格要与母线的规格相适应，绝缘子夹板、卡板的安装要牢固。

4．成品保护（1）绝缘瓷件应妥善保管，防止碰伤，已安装好后的瓷件不应承受其他应力，以防损坏。

（2）已调平直的母线半成品应妥善保管，不得乱放。

安装好的母线应注意保护，不得碰撞，更不得在母线上放置重物。

第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。

户内支持绝缘子，以“10个”为单位。

户外支持绝缘子，均按电压等级，以“柱”为单位。

穿墙套管按安装方式及电压等级，以“个”为单位套用定额。

2、悬式绝缘子串，不论其片数的多少，定额不作换算。

悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。

3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。

使用时不论是否是充油式套管，均不作换算。

穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。

4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。

二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。

导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。

2、软母线安装如果是两根以上的，可套用组合软母线安装定额。

每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。

3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。

定额可作调整，调整系数由双方协商。

4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。

如果采用高空组合方法，定额不作换算。

定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。

5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。

定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。

应另计主材费。

第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。

户内支持绝缘子，以“10个”为单位。

户外支持绝缘子，均按电压等级，以“柱”为单位。

穿墙套管按安装方式及电压等级，以“个”为单位套用定额。

2、悬式绝缘子串，不论其片数的多少，定额不作换算。

悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。

3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。

使用时不论是否是充油式套管，均不作换算。

穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。

4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。

二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。

导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。

2、软母线安装如果是两根以上的，可套用组合软母线安装定额。

每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。

3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。

定额可作调整，调整系数由双方协商。

4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。

如果采用高空组合方法，定额不作换算。

定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。

5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。

定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。

应另计主材费。

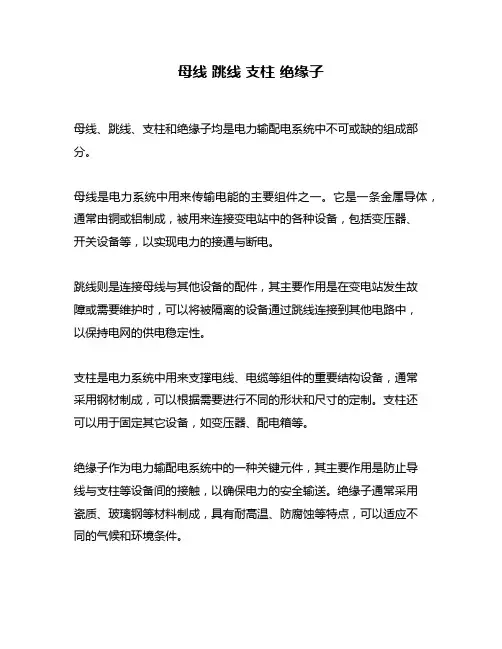

母线跳线支柱绝缘子
母线、跳线、支柱和绝缘子均是电力输配电系统中不可或缺的组成部分。

母线是电力系统中用来传输电能的主要组件之一。

它是一条金属导体，通常由铜或铝制成，被用来连接变电站中的各种设备，包括变压器、
开关设备等，以实现电力的接通与断电。

跳线则是连接母线与其他设备的配件，其主要作用是在变电站发生故
障或需要维护时，可以将被隔离的设备通过跳线连接到其他电路中，
以保持电网的供电稳定性。

支柱是电力系统中用来支撑电线、电缆等组件的重要结构设备，通常
采用钢材制成，可以根据需要进行不同的形状和尺寸的定制。

支柱还
可以用于固定其它设备，如变压器、配电箱等。

绝缘子作为电力输配电系统中的一种关键元件，其主要作用是防止导
线与支柱等设备间的接触，以确保电力的安全输送。

绝缘子通常采用
瓷质、玻璃钢等材料制成，具有耐高温、防腐蚀等特点，可以适应不
同的气候和环境条件。

总的来说，母线、跳线、支柱和绝缘子都是电力输配电系统中至关重要的组成部分，它们的正确使用和维护，对于确保电网的供电安全和稳定性具有重要的作用。

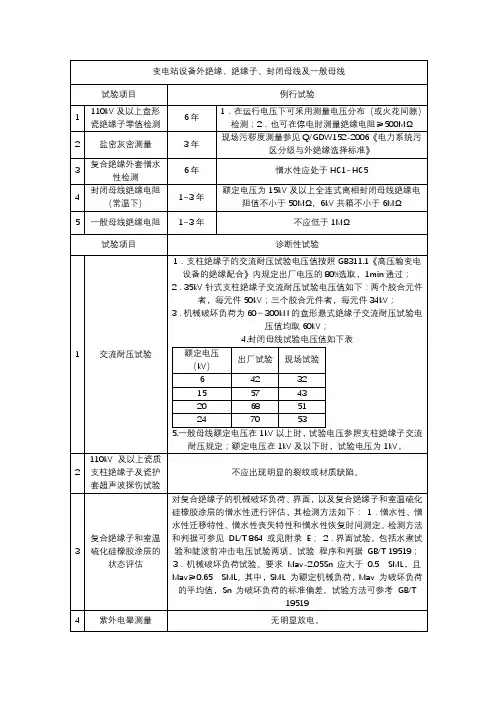

母线及绝缘子运维细则1运行规定1.1一般规定1.1.1母线及绝缘子送电前应试验合格，各项检查项目合格，各项指标满足要求，保护按照要求投入，并经验收合格，方可投运。

1.1.2母线及接头长期允许工作温度不宜超过70℃。

1.1.3检修后或长期停用的母线，投运前须用带保护的断路器对母线充电。

1.1.4母线拆卸大修后，需进行重新核相。

1.1.5用母联（分段）断路器给母线充电前，应投入充电保护；充电（正常）后，退出充电保护。

1.1.6旁路母线投入前，应在保护投入的情况下用旁路断路器对旁路母线充电一次。

1.1.7母线停送电操作中，应避免电压互感器（TV）二次侧反充电。

1.2紧急申请停运规定发现母线有下列情况之一，应立即汇报值班调控人员申请停运，停运前应远离设备：1.2.1母线支柱绝缘子倾斜、断裂、放电或覆冰严重时。

1.2.2悬挂型母线滑移。

1.2.3单片悬式瓷绝缘子严重发热。

1.2.4硬母线伸缩节变形。

1.2.5软母线或引流线有断股，截面损失达25％以上或不满足母线短路通流要求时。

1.2.6母线严重发热，热点温度≥130℃或δ≥95%时。

1.2.7母线异常音响或放电声音较大时。

1.2.8户外母线搭挂异物，危及安全运行,无法带电处理时；其它引线脱落，可能造成母线故障时。

1.2.9其他根据现场实际认为应紧急停运的情况。

2巡视及操作2.1巡视2.1.1例行巡视2.1.1.1母线a)名称、电压等级、编号、相序等标识齐全、完好，清晰可辨。

b)无异物悬挂。

c)外观完好，表面清洁，连接牢固。

d)无异常振动和声响。

e)线夹、接头无过热、无异常。

f)带电显示装置运行正常。

g)软母线无断股、散股及腐蚀现象，表面光滑整洁。

h)硬母线应平直、焊接面无开裂、脱焊，伸缩节应正常。

i)绝缘母线表面绝缘包敷严密，无开裂、起层和变色现象。

冷月无声j)绝缘屏蔽母线屏蔽接地应接触良好。

2.1.1.2引流线a)引线无断股或松股现象，连接螺栓无松动脱落，无腐蚀现象，无异物悬挂。

母线在支柱绝缘子上的固定方法
母线在支柱绝缘子上的固定方法可以采用以下几种：
1. 母线夹固定法：将母线夹紧在支柱绝缘子上，通过螺栓和螺母进行紧固。

这种固定方法简单可靠，适用于小规模的电力设备。

2. 焊接固定法：将母线焊接在支柱绝缘子上，通过焊接的方式实现固定。

这种固定方法比较牢固，适用于大规模的电力设备。

3. 张力固定法：通过张紧钢丝或钢带的方式，将母线固定在支柱绝缘子上。

这种固定方法适用于需要承受较大机械载荷的场合。

4. 弹簧夹固定法：利用弹簧的弹性将母线夹在支柱绝缘子上，这种固定方法适用于需要频繁拆卸的场合。

不同的固定方法适用于不同的场合，需要根据具体情况选择合适的固定方法。

同时，在固定母线时应注意固定点的选取、固定件的安装、紧固力的控制等问题，确保母线固定牢固、可靠。
