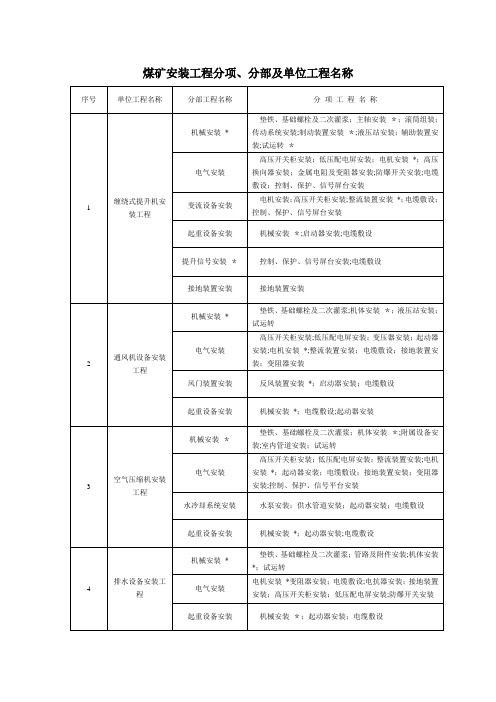

煤炭工业建设工程安装单位工程所含分部、分项明细矿井部分一、井筒（一）、立井井筒装备工程*罐道梁、罐道安装1、罐道梁、罐道的制作与防腐蚀2、罐道梁安装3、树脂锚杆、托架及梁的安装4、罐道安装5、钢丝绳罐道安装6、楔形罐道安装7、液压伸缩罐道安装8、防撞梁安装9、托罐梁安装10、尾绳保护装置安装11、井上下联接罐道梁及四角罐道安装12、防撞绳安装梯子间安装13、梯子间构件的制作与防腐蚀14、梯子间安装15、电缆支架安装（二）、风井井筒装备*1、防爆盖安装二、井底车场巷道硐室（一）、箕斗装载硐室设备安装工程*1、输送机安装2、给煤机安装3、立井提煤箕斗装载设备安装4、斜井提煤箕斗装载设备安装5、钢梁、基础螺栓安装6、防爆开关安装7、电缆敷设（二）、井底清理撤煤设备安装工程*1、金属煤仓式清理设备安装2、水泵安装3、绞车安装4、扒斗安装5、防爆开关安装6、电缆敷设（三）、副井井底设备安装工程*1、阻车器安装2、推车机安装3、摇台安装4、罐座安装5、调度绞车安装6、平台安装7、安全门安装8、防爆开关安装9、电缆敷设三、主要运输道与回风道（一）、电机车运输系统安装工程*电机车架线安装1、地面电机车架线安装2、井下电机车架线安装电机车充电（变流）室设备安装3、高压开关柜（高压防爆开关）安装4、低压配电屏（低压防爆开关）安装5、防爆漏电继电器安装6、电缆敷设7、接地装置安装8、整流装置安装电机车信、集、闭系统安装9、电动转辙器安装10、色灯信号机安装11、电缆敷设12、信号联络装置安装13、接地装置安装（二）、胶带输送机设备安装*1、输送机安装2、起动器安装3、电缆敷设4、防爆开关安装5、控制、保护、信号屏台安装6、电机安装（三）、架空索道安装工程*钢结构制作与安装1、钢结构制作2、钢结构安装线路设备安装3、托索轮组安装4、摇摆鞍座安装5、偏斜鞍座安装钢丝绳安装6、承载索展开和连接7、套筒安装8、承载索锚固9、牵引索编接10、牵引索安装驱动机组安装11、驱动轮底座安装12、驱动轮安装13、从动轮安装14、减速器安装15、电动机安装16、泵站安装17、制动器安装18、试运转站内其它设备安装19、导向轮安装20、迂回轮安装21、滚轮组安装22、吊梁安装23、吊构安装24、轨道安装25、道岔安装26、导向板安装27、挂结器安装28、货车安装29、拉紧装置安装30、空气压缩机安装31、扇形装车闸门安装32、回转装料机安装33、阻发车装置安装34、杠杆计重装置安装35、自动发车装置安装36、推斗小车安装37、推车装置安装38、气动操作设备安装电器安装39、低压配电屏安装40、控制、保护、信号台安装41、电机安装42、电缆敷设43、接地装置安装44、架空通信线路安装45、通讯设备安装46、信号联络装置安装试运转47、试运转四、采区（一）、采区上、下山设备安装工程* 机械安装1、输送机安装2、绞车安装电气安装3、电机安装4、电缆敷设5、防爆开关安装6、控制、保护、信号屏台安装（二）、采区顺槽设备安装工程*机械安装1、输送机安装2、给煤机安装3、破碎机安装4、调度绞车安装5、无极绳绞车安装电气安装6、低压防爆开关安装7、电机安装8、变压器安装9、电缆敷设（三）、回采工作面设备安装*1、机械安装2、电气安装（四）、掘进工作面设备安装1、机械安装2、电气安装五、提升系统（一）、多绳磨擦式提升机安装工程* 机械安装1、垫铁、基础螺栓及二次灌浆2、主轴装置安装3、盘式制动器安装4、减速器安装5、导向轮与车槽装置安装6、液压站安装7、辅助装置安装8、试运转电气安装9、电机安装10、高压开关柜安装11、高压换向器安装12、控制、保护、信号屏台安装13、特殊电机安装14、金属电阻及变阻器安装15、限位开关安装16、电缆敷设17、变压器安装通风设施安装18、金属风管制作19、硬聚氯乙烯风管制作20、部件制作21、风管及部件安装22、空气处理室制作及安装23、消声器制作及安装24、除尘器制作及安装25、通风机安装26、试运转电梯安装27、电梯曳引装置组装28、导轨组装29、轿箱、层门组装30、电气装置安装31、安全保护装置安装32、试运转起重设备安装33、起重机械安装34、起动器安装35、电缆敷设36、限位开关安装变流设备安装37、变流电机安装38、变压器安装39、高压开柜安装40、整流装置安装41、电缆敷设42、控制、保护、信号屏台安装提升信号安装43、提升信号控制、保护、信号屏台安装44、电缆敷设接地装置安装45、接地装置安装（二）、缠绕式提升机安装工程*机械安装1、垫铁、基础螺栓及二次灌浆2、主轴安装3、滚筒组装4、传动系统安装5、制动装置安装6、液压站安装7、辅助装置安装8、试运转电气安装9、高压开关柜安装10、低压配电屏安装11、电机安装12、高压换向器安装13、金属电阻及变阻器安装14、防爆开关安装15、电缆敷设16、控制、保护、信号屏台安装变流设备安装17、电机安装18、高压开关柜安装19、整流装置安装20、电缆敷设21、控制、保护、信号屏台安装起重设备安装22、机械安装23、起动器安装24、电缆敷设提升信号安装25、提升信号控制、保护、信号屏台安装26、电缆敷设接地装置安装27、接地装置安装（三）、提升设施安装工程*钢丝绳及悬吊装置安装1、提升绳悬挂装置安装2、平衡绳悬挂装置安装3、游动开轮安装4、导向轮安装5、试运转提升容器安装6、导向装置安装7、罐笼本体和阻车器安装8、平衡锤安装9、箕斗安装10、试运转防坠装置安装11、制动绳式防坠器提升架安装12、制动绳式防坠器缓冲器安装13、制动绳式防坠器捕绳器安装14、制动绳式防坠器拉紧装置安装15、木罐道刺入式防坠器安装16、防坠器试验（四）、立井金属井架安装工程*1、井架制造2、垫铁、基础螺栓、二次灌浆及防腐蚀3、井架的铆接和焊接4、井架组装及安装5、天轮安装6、避雷及接地装置安装7、试运转六、排水系统（一）、排水设备安装工程*机械安装1、垫铁、基础螺栓及二次灌浆2、管路及附件安装3、机体安装4、试运转电气安装5、电机安装6、变阻器安装7、电缆敷设8、电抗器安装9、接地装置安装10、高压开关柜安装11、低压配电屏安装12、防爆开关安装起重设备安装13、起重机械安装14、起动器安装15、电缆敷设主排水泵自动控制16、主排水泵自动控制（二）、排水管路安装工程*1、井上排水管道安装2、井筒管子梁、管座梁的制作与防腐蚀3、井筒管子梁、管座梁安装4、井筒排水管道安装5、井下排水管道安装6、管道加工7、管道焊接8、管道系统试验及涂漆七、通风系统（一）、通风机设备安装工程*机械安装1、垫铁、基础螺栓及二次灌浆2、机体安装3、液压站安装4、试运转电气安装5、高压开关柜安装6、低压配电屏安装7、变电器安装8、起动器安装9、电机安装10、整流装置安装11、电缆敷设12、接地装置安装13、变阻器安装风门装置安装14、反风装置安装15、起动器安装16、电缆敷设起重设备安装17、起重机械安装18、起动器安装19、电缆敷设通风机检测20、通风机在线检测装置八、压风系统（一）、空气压缩机安装工程*机械安装1、垫铁、基础螺栓及二次灌浆2、机体安装3、附属设备安装4、室内管道安装5、试运转电气安装6、高压开关柜安装7、低压配电屏安装8、整流装置安装9、电机安装10、起动器安装11、电缆敷设12、接地装置安装13、变阻器安装14、控制、保护、信号屏台安装水冷却系统安装15、水泵安装16、供水管道安装17、起动器安装18、电缆敷设起重设备安装19、起重机械安装20、起动器安装21、电缆敷设22、冷却塔安装（二）、压风管路安装工程1、井上压风管道安装2、井筒管子梁、管座梁的制作与防腐蚀3、井筒管子梁、管座梁安装4、井筒压风管道安装5、井下压风管道安装6、管道加工7、管道焊接8、管道系统试验及涂漆九、地面生产系统（一）推车机、翻车机及卸载站设备安装工程*1、推车机安装2、翻车机安装3、卸载设备安装5、防爆开关安装6、控制、保护、信号屏台安装（二）、副井井口设备安装工程* 操车设备安装1、罐座安装2、摇台安装3、推车机安装4、阻车器安装5、电缆敷设6、安全门安装7、出车平台安装8、翻车机安装9、爬车机安装10、电机安装11、起动器安装12、限位开关安装吊车设备安装13、起重设备机械安装14、起动器安装15、电缆敷设16、限位开关安装加热设备安装17、通风机安装18、空气加热室设备安装19、管道安装十、安全技术与监控系统（一）、灌浆系统安装工程*机械安装1、清水泵安装2、加压泵安装3、砂泵（灰渣泵）安装4、泥浆泵安装5、搅拌机安装电气安装6、低压配电屏安装7、起动器安装管道安装9、井上灌浆管道安装10、井下灌浆管道安装11、井筒灌浆管道安装12、井筒管子梁、管座梁的制作与防腐蚀13、井筒管子梁、管座梁安装14、管道加工15、管道焊接16、管道系统试验及涂漆（二）、洒水系统安装工程*机械安装1、加压泵安装电气安装2、防爆开关安装3、电缆敷设4、低压配电屏安装5、起动器安装管道安装6、洒水管道安装（三）、安全监测监控系统*1、传感器及信息传输装置安装2、计算机安装3、模拟屏安装4、操纵台安装5、信号联络装置安装6、电缆敷设7、接地装置安装8、成套低压电屏安装9、整流装置安装（四）、地面制冷站设备安装*1、冷水机组安装2、制冷站设备配电（五）、井下换热站设备安装*1、换冷器安装2、换冷器设备配电及控制十一、通信调度和计算机中心（一）、通信网络安装工程*地面通讯网络1、地面通讯设备安装2、架空通信线路安装3、光缆敷设4、光缆传输设备安装井下通讯网络5、井下通信设备安装6、通信电缆敷设（二）、信息管理与信息系统*1、矿灯信息管理系统2、降压站监控系统3、主、副井提升机监控系统4、主井装卸载自动化系统5、井下安全检测系统6、矿井通讯系统7、人员考勤系统8、井上下重要岗位视频监控系统9、矿井办公自动化系统10、网络视频会议系统11、井下防爆移动通讯系统12、大巷运输信集闭系统13、选煤厂集中控制系统14、主通风机监控系统15、主排水泵房监控系统16、压风机监控系统17、井下皮带集控系统18、煤炭地销系统十二、供电系统（一）地面变（配）电所设备安装工程* 室外高压设备安装1、导线安装2、高压油断路器安装3、高压隔离（负荷）开关及熔断器安装4、高压互感器安装5、避雷器安装6、变压器安装室内高压设备安装7、母线、支柱绝缘子及套管安装8、高压成套开关柜安装9、电容器安装10、电抗器安装11、变压器安装12、电缆敷设低压电气安装13、低压母线、支柱绝缘子及套管安装14、低压成套配电屏安装15、电缆敷设控制室设备安装16、整流装置安装17、蓄电池组安装18、二次回路接线19、电缆敷设20、控制、保护、信号屏台安装接地装置安装21、接地装置安装（二）、井下变电所设备安装工程*高压电气设备安装1、高压防爆开关安装2、高压开关柜安装3、变压器安装4、电缆敷设5、控制、保护、信号屏台安装6、母线安装低压电气设备安装7、低压防爆开关安装8、低压配电屏安装9、防爆漏电继电器安装10、电缆敷设11、整流装置安装12、井下照明器安装接地装置安装13、接地装置安装（三）、送、配电线路安装工程*1、杆、塔基础工程2、杆、塔组立3、导线及避雷线架设4、接地装置安装5、配电线路杆上电器设备安装6、电缆敷设（四）、井下动照线网安装工程*1、井下动力线网安装2、井下照明线网安装十三、地面运输（一）、矸石卸载设备安装工程*机械安装1、绞车安装2、翻车机安装3、推车机安装4、阻车器安装5、闸门安装6、排矸设备安装电气安装7、电机安装8、电缆敷设9、接地装置安装10、低压配电屏安装11、金属电阻及变阻器安装12、控制、保护、信号屏台安装（二）、地面运输安装*1、窄轨运输设备安装2、汽车轨道衡安装十四、室外给排水及供热系统（一）、水源井泵房设备安装*1、泵房设备安装2、泵房动力配电及控制（二）、日用消防泵房设备安装*1、泵房设备安装2、泵房动力配电及控制（三）、工业锅炉安装工程*锅炉本体安装1、钢结构组装2、锅筒、集箱安装3、受热面管安装4、水压试验5、仪表、阀门和吹灰器安装6、燃烧设备安装7、省煤器、钢管式空气预热器安装8、受压元件焊接9、炉墙砌筑和绝热层施工10、烘炉、煮炉、严密性试验及试运行水处理系统安装11、往复式蒸气泵安装11、钠离子交换器安装12、除氧器安装13、供水管道及管道附件安装辅机安装14、引风机安装15、鼓风机安装16、除尘设备安装17、出渣系统设备安装电气安装18、低压配电屏安装19、电机安装20、电缆敷设21、控制、保护、信号屏台安装管道安装22、给水管道23、蒸汽和热水管道24、管道附件安装25、防腐蚀与保温（四）、工业场地热交换站安装*1、热交换站设备安装2、热交换站配电及控制3、全厂热力管网安装十五、辅助厂房（一）、井口维修间设备及配电1、机械安装2、电气安装（二）、综采维修间设备及配电*1、机械安装2、电气安装（三）、无轨胶轮机车保养设备配电1、机械安装2、电气安装（四）、坑木加工房设备及配电1、机械安装2、电气安装十六、行政福利设施（一）、行政福利设施设备安装机械安装、1、矿灯房设备安装2、洗衣机房设备安装3、浴室给水设备安装4、食堂设备安装电气安装1、矿灯房设备配电2、洗衣机房设备配电3、浴室给水设备配电4、食堂设备配电（二）、行政办公楼空调及配电1、机械安装2、电气安装十七、环境保护及“三废”处理（一）、井下污水处理设备安装机械安装1、预处理设备安装2、电渗析器间设备安装3、室外管路安装电气安装4、低压配电屏安装5、起动器安装6、电缆敷设（二）、地面污水处理设备安装机械安装1、混凝剂投加间设备安装2、污水处理器安装3、曝气器安装4、室外管路安装5、水泵安装电气安装6、低压配电屏安装7、起动器安装8、电缆敷设选煤厂部分一、选煤厂准备车间设备安装工程*机械安装1、输送机安装2、振动筛安装3、破碎机安装4、除铁器安装5、给煤机安装6、除尘通风装置安装7、起重设备安装8、电子皮带秤安装9、管道安装电气安装10、低压配电屏安装11、控制、保护、信号屏台安装12、电缆敷设13、接地装置安装二、选煤厂储（受）煤系统设备安装工程*机械安装1、给煤机安装2、胶带输送机安装3、翻车机安装4、调度绞车安装电气安装5、低压配电屏安装6、控制、保护、信号屏台安装7、电机安装8、接地装置安装9、滑接线与软电缆安装10、起动器安装通风除尘设备安装11、通风机安装12、暖风机安装13、加压泵安装14、污水泵安装堆取料机安装15、轨道安装16、行走部件及机架安装17、活动轮及斗轮机构安装18、开起机构及尾车安装19、传动部件及液压、气路系统安装20、胶带输送机安装21、试运转三、原煤仓设备安装工程*机械安装1、胶带输送机安装2、起吊设备安装3、水泵安装4、给煤机安装5、筛分设备安装6、管道安装电气安装7、高压开关柜安装8、变压器安装9、控制、保护、信号屏台安装10、低压配电屏安装11、电缆敷设12、接地装置安装13、起动器安装电梯安装14、曳引装置组装15、导轨组装17、电气装置安装18、安装保护装置安装19、试运转四、主厂房主洗设备安装工程*机械安装1、输送机安装2、给煤机安装3、固定筛和振动筛安装4、重介质选煤机安装5、跳汰机安装6、介质泵安装7、鼓风机安装8、磁选机安装9、脱水机安装10、旋流器安装11、球磨机安装12、起吊设备安装13、斗式提升机安装14、压风机安装电气安装15、高压开关柜安装16、变压器安装17、低压配电屏安装18、控制、保护、信号屏台安装19、电力电容器安装20、电缆敷设21、接地装置安装管道安装22、给水管道安装23、煤水管道安装24、介质管道安装25、循环水管道安装26、风管安装电梯安装27、曳引装置组装28、导轨组装30、电气装置安装31、安全保护装置安装32、试运转五、主厂房浮选设备安装工程*机械安装1、输送机安装2、浮选机安装3、过滤机安装4、搅拌桶安装5、真空泵安装6、压风机安装7、起吊设备安装电气安装8、低压配电屏安装9、控制、保护、信号屏台安装10、电缆敷设11、接地装置安装12、起动器安装药剂站设备安装13、药剂站设备安装管道安装14、给水管道安装15、煤水管道安装16、压风管道安装17、药剂管道安装电梯安装18、曳引装置组装19、导轨组装20、轿箱、层门组装21、电气装置安装22、安全保护装置安装23、试运转六、浓缩车间设备安装工程*机械安装1、浓缩机安装3、起重设备安装电气安装4、控制、保护、信号屏台安装5、电缆敷设6、接地装置安装7、起动器安装管道安装8、给水管道安装9、煤水管道安装七、压滤车间设备安装工程*机械安装1、压滤机安装；2、输送机安装；3、起吊设备安装4、搅拌桶安装5、水泵安装电气安装6、低压配电屏安装7、控制、保护、信号屏台安装8、电缆敷设9、接地装置安装10、起动器安装管道安装11、给水管道安装12、煤水管道安装13、循环水管道安装八、干燥车间设备安装工程*机械安装1、输送机安装2、圆盘给煤机安装3、干燥机安装4、风机安装5、除尘器安装电气安装6、高压开关柜安装8、控制、保护、信号屏台安装9、低压配电屏安装10、电缆敷设11、接地装置安装12、起动器安装九、装车及输送设备安装工程*机械安装1、给煤机安装2、水泵安装3、胶带输送机安装4、调度绞车安装5、闸门安装电气安装6、低压配电屏安装7、控制、保护、信号屏台安装8、电缆敷设9、接地装置安装10、起动器安装轨道衡安装11、轨道衡安装十、沉淀池及水泵安装工程*机械安装1、水泵安装2、管道安装3、试运转电气安装4、电缆敷设5、接地装置安装6、低压配电屏安装7、起动器安装十一、选煤厂集中控制系统安装工程*1、传感器及信息传输装置安装2、计算机安装3、模拟屏安装5、信号联络装置安装6、电缆敷设7、接地装置安装8、成套低压配电屏安装9、整流装置安装注：1、标注“*”的均为主要单位工程2、单位工程中的分项评定资料应依据《煤矿安装工程质量检验评定标准MT5010/95》及相关规范填制。

母线槽绝缘子与穿墙套管的安装绝缘子与穿墙套管安装前应进行检查．瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固。

绝缘子与穿墙套管安装前应按现行国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格。

安装在同一平面或垂直面上的支柱绝缘子或穿墙套管的顶面，应位于同一平面上，其中心线位簧应符合设计要求。

母线直线段的支柱绝缘子的安装中心线应在同一直线上。

支柱绝缘子和穿墙套管安装时，其底座或法兰盘不得埋人混凝土或抹灰层内。

支柱绝缘子叠装时，中心线应一致．固定应牢固；紧固件应齐全。

三角锥形组合支柱绝缘子的安装，除应符合本规范有关规定外，并应符合产品的技术要求。

无底座和顶帽的内胶装式的低压支柱绝缘子与金属固定件的接触面之间应垫以厚度不小r l 5ram的橡胶或石棉纸等缓冲垫圈。

悬式绝缘子串的安装应符合下列要求：一、除殴计原因外，悬式绝缘子串应与地面垂直，当受条件限制不能满足要求时，可有不超过5。

的倾斜角。

二、多串绝缘子并联时，每串所受的张力应均匀。

三、绝缘子串组台时，联结盒具的螺栓、销钉及锁紧销等必须符合现行国家标准，且应完整，其穿向应一致，耐张绝缘子串的碗H应向上，绝缘子串的球头挂环、碗头挂板及锁紧销等应互相匹配。

四、弹簧销应有足够弹性，闭口销必须分开，并不得有折断或裂纹，严禁用线材代替。

五、均压环、屏蔽环等保护金具应安装牢固，位置应正确。

六、绝缘子串吊装前应清擦干净。

穿墙套管的安装应符合下列要求：一、安装穿墙套管的孔径应比嵌入部分大5mm以上，混凝土安装板的最大厚度不得超过50mm．二、额定电流在1500A及以上的穿墙套管直接固定在钢板上时，套管周围不应成闭合磁路。

三、穿墙套管垂直安装时，法兰应向上，水平安装时．法兰应在外。

四、600A及以上母线穿墙套管端部的金属夹板(紧固件除外)应采用非磁性材料，其与母线之间应有金属相连，接触应稳固，金属夹板厚度不应小于3rnm，当母线为两片及以上时，母线本身间应予固定。
