悬式瓷绝缘子1 用途：接触网中悬挂附加导线用。
※.2 性能：图1为防污型耳环悬式绝缘子，双层伞型，应包括铁帽球窝、扁钢脚及弹簧销。
图2为防污型杵头悬式绝缘子，双层伞型，应包括铁帽球窝、球头钢脚及弹簧销。
2.1.1尺寸及规格（见表1）表1类型尺寸防污耳环悬式绝缘子防污杵头悬式绝缘子D×H（mm）254×146 254×146d（mm）17φ（mm）192.1.2主要机电性能（见表2）表2类型机电性能防污耳环悬式绝缘子防污杵头悬式绝缘子额定电压（kV）25 25工频干闪电压有效值（kV）≥90 ≥90工频湿闪电压有效值（kV）≥45 ≥45工频击穿电压有效值（kV）≥110 ≥11050％全波冲击闪络电压峰值（kV）≥130 ≥130 抗拉机电破坏负荷（kN）70 70公称泄漏距离（mm）≥400 ≥4003其他技术要求3.1 打击破坏负荷不小于565N.cm。
3.2 1h机电负荷（试验值）为52.5kN。
4 由投标人提供绝缘子的结构尺寸图纸（包括组成零件的各部件的名称、材料、重量、尺寸等）及必要的说明、绝缘子与吊环及杵座鞍子的连接图。
5 由铁件、涂釉瓷件和钢脚组成，单件重量不超过7 kg。
铁件表面采用热浸镀锌防腐，其技术要求必须符合TB/T2073-98中三级镀锌的标准或JB/T8177。
镀锌层检验方法比照SD218《电力金具制造质量标准－钢铁件热镀锌层》的规定进行。
6瓷件采用高强瓷，并逐件进行红外线探伤检测。
7瓷釉颜色：白色8检查、试验、验收抽样方案及判别依据GB11030－89。
9技术文件9.1投标人提供制造厂的生产情况、产品样本、及相关产品的现场使用情况。
9.2当供货时，投标人应写明规格名称、附加质量良好的弹簧销子。
10质量保证10.1投标人应随生产过程提供必要的质量记录。
10.2产品制造应具有良好的生产条件、工艺装备、检测设备和试验设备。
10.3绝缘子的加工及金属件表面防腐处理应严格按照本技术规格书及相关标准执行。
悬式瓷绝缘子的型号和参数介绍如下：
悬式瓷绝缘子是一种常见的电力设备配件，主要用于电力输配电线路的支架绝缘和固定。
一般来说，悬式瓷绝缘子的型号和参数会根据具体的使用场景和要求进行选择和设计。
以下是常见的悬式瓷绝缘子的型号和参数介绍：
一、按绝缘子额定电压分类：
1.1kV悬式瓷绝缘子：额定电压1kV，主要用于低压电力输配电线路。
2.10kV悬式瓷绝缘子：额定电压10kV，主要用于中压电力输配电线路。
3.35kV悬式瓷绝缘子：额定电压35kV，主要用于高压电力输配电线路。
二、按绝缘子形式和用途分类：
1.悬式弧形绝缘子：适用于中小型电力输配电线路的支架绝缘和固定。
2.悬式串形绝缘子：适用于大型电力输配电线路和变电站的绝缘和固定。
3.悬式双裙木绝缘子：适用于高海拔和恶劣环境下的电力输配电线路。
三、按绝缘子参数和规格分类：
1.额定机械破坏负荷：一般为70kN、120kN、160kN、210kN等不同规格。
2.额定耐电弧时间：一般为耐久性指标，以30S、50S、70S等不同值表示。
3.防污闪电击穿电压：一般为15kV、20kV、25kV等不同数值。
4.耐久度：一般为不少于100湿热环境试验和抗盐雾腐蚀试验。
根据特定应用场景的需求，悬式瓷绝缘子的型号和参数可能会有所不同。
因此，在选择和使用悬式瓷绝缘子时，需要根据具体的要求和条件进行选型和设计。
胶木绝缘子规格型号胶木绝缘子是一种常用的电力设备，用于支撑和固定电力线路，起到绝缘和隔离的作用。
它由胶木材料制成，具有良好的绝缘性能和耐久性，能够在恶劣的环境条件下正常工作。
胶木绝缘子的规格型号一般包括绝缘子的长度、直径、耐压等方面的参数。
一、胶木绝缘子的长度规格胶木绝缘子的长度规格通常以毫米（mm）为单位。
常见的长度规格有600mm、900mm、1200mm等。
绝缘子的长度直接影响到其承载能力和使用范围。
不同长度的胶木绝缘子适用于不同电力线路的支撑和固定。
二、胶木绝缘子的直径规格胶木绝缘子的直径规格也通常以毫米（mm）为单位。
常见的直径规格有50mm、70mm、90mm等。
绝缘子的直径决定了其在电力线路中的承载能力和绝缘性能。
直径较大的绝缘子通常能够承受更大的电压和荷载。
三、胶木绝缘子的耐压等级胶木绝缘子的耐压等级是指其能够承受的最大电压。
耐压等级通常以千伏（kV）为单位。
常见的耐压等级有10kV、20kV、35kV等。
胶木绝缘子的耐压等级应根据电力线路的电压等级来选择，以确保电力设备的安全运行。
四、胶木绝缘子的其他规格参数除了长度、直径和耐压等级外，胶木绝缘子还有一些其他的规格参数需要考虑。
例如，绝缘子的重量、绝缘子顶端的螺纹规格、绝缘子的颜色等。
这些规格参数对于绝缘子的安装和使用都有一定的影响。
胶木绝缘子的规格型号可以根据实际需求进行选择。
在选择绝缘子时，需要考虑电力线路的电压等级、荷载情况、环境条件等因素。
同时，还需要根据相关的标准和规范进行选择，以确保绝缘子的质量和性能符合要求。
胶木绝缘子的规格型号是衡量其性能和适用范围的重要指标。
通过合理选择规格型号，可以提高电力设备的安全性和可靠性，保障电力线路的正常运行。
胶木绝缘子作为电力设备的重要组成部分，其规格型号的选择应该经过仔细的考虑和评估，以满足实际需求。
一、线路柱式复合绝缘子1、简述由玻璃纤维环氧树脂引拨棒，硅橡胶伞裙，金具三部分组成。
其硅橡胶伞裙采用整体注压工艺，从而解决了影响复合绝缘子可靠性的关键问题一界面电气击穿。
玻璃引拨棒与金具的联接采用独特的胶装工艺，并且可采用国内最先进的压接工艺，配有全自动声波探伤检测系统，强度高，外形美观，体积小，重量轻，金具镀锌可防锈蚀，可与瓷绝缘子互换使用，本产品结构可靠，不损伤芯棒，能充分发挥其机械强度。
产品性能：电气性能优越，机械强度高，内部承载的环氧玻璃纤维引拨棒抗张抗弯度比普通钢材高2倍，是高强度瓷材料的8-10倍，有效提高了安全运行的可靠性。
耐污性能好，抗污闪能力强，其湿耐受电压和污秽耐电压为相同爬距瓷绝缘子的2-2.5倍，且不需清扫，能在重污秽地区安全运行。
体积小、重量轻（仅为同电压等级瓷绝缘子的1/6-1/19），结构轻巧，便于运输和安装。
硅橡胶伞裙具有良好的憎水性能，其整体结构保证了内绝缘布受潮，不需进行预防性绝缘监测试验，不需清扫，减少了日常维护工作量。
密封性能好，耐电蚀能力强，伞裙材料耐漏电起痕达YMA4.5级水平，具有良好的耐老化、耐腐蚀、耐低温性能，可适用于-40℃≈+50℃地区。
具有很强的抗冲击性和防震性能，其良好的防脆性和抗蠕变性，不易破碎、抗弯曲、抗扭强度高，可承受内部压强，防爆力强，可与瓷、玻璃绝缘子互换使用。
复合绝缘子系列产品，其机械性能和电气性能均优于瓷绝缘子，运行安全裕度大，是电力线路用的更新产品。
2、主要技术参数GB/T 19519-2004 《标称电压高于1000V的交流架空线路用复合绝缘子——定义、试验方法及验收准则》JB/T 5892-1991 《高压线路用有机复合绝缘子技术条件》GB/T 1000.2-1988 《高压线路针式瓷绝缘子尺寸与特性》型号说明：F——复合绝缘子；P——针式；Q——防污型；1，2，3，4——防污等级；“—”后数字为额定电压值，kV；技术参数表规格型号额定电压kV额定弯曲负荷kN钢脚螺纹直径*长度（mm)夹线范围（mm)结构高度(mm)±10绝缘距离(mm)最小公称爬电距离(mm)雷电全波冲击耐受电压kV工频湿耐受电压1 min kVFPQ4-1/3T161-3 3 16*40 10-30 190 100 230 40 18 FPA-10/2T18 6-12 2 18*40 12-18 225 138 390 95 30 FPA-10/2L18 6-12 2 18*85 16-30 225 138 390 95 30 FPQ3-10/4T16 6-12 4 16*40 16-30 220 120 320 95 30 FPQ3-10/5T18 6-12 5 18*40 16-30 220 120 320 95 30 FPQ3-10/6T20 6-12 6 20*40 16-30 220 120 320 95 30 FPQ4-10/3T20 10-15 3 16*40 16-30 260 160 460 105 40 FPQ4-10/4L20 10-15 4 18*85 16-30 260 160 460 105 40 FPQ4-10/5M20 10-15 5 20*130 16-30 260 160 460 105 40 FPQ-20/3T20 20 3 20*40 16-35 305 205 535 125 50 FPQ-35/2T20 35 2 20*40 16-35 400 320 835 185 80 FPQ-35/5T20 35 5 20*40 16-35 400 320 835 185 80二、交流棒形悬式复合绝缘子1、简述复合绝缘子是由绝缘棒芯、硅橡胶伞套以及两端的连接金具三个部分组成。
绝缘子范本使用说明1、本技术规范范本按产品类型分为两大类、四个部分：1）交流架空线路用绝缘子：A. 220kV～330kV～500kV线路用盘形绝缘子;B. 220kV～330kV～500kV线路用复合绝缘子。
2）直流架空线路用绝缘子A. ±500kV线路用盘形绝缘子；B. ±500kV线路用复合绝缘子。
上述四种绝缘子的技术范本有着独立的专用部分和通用部分。
2. 通用部分原则上不需要项目招标人（项目单位）填写，不能随意更改。
如对其条款已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。
3、技术规范范本专用部分技术参数表已统一填写的部分技术参数，原则上不需要改动（各型号的技术参数表已在本使用说明的附录中汇总，项目单位只需根据工程实际需要，拷贝附录中的技术参数表中该型号对应的列的技术参数）。
如对专用部分已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，专用部分可以在原表中更改。
范本中未填写的部分技术参数，除标明“投标人提供”外，均应由项目单位全面认真填写；专用部分技术参数表中填有“项目单位填写”的参数，由项目单位填写; 如项目单位不提要求，应填入“投标人提供”，由投标人给出参数值;项目单位与投标人均不需要填写的部分栏目，项目单位应以“──”表示。
4、技术规范范本的页面、标题等均为统一格式，不得随意更改。
5、项目单位填写盘形悬式绝缘子技术规范专用部分中的《货物需求及供货范围一览表》时，应明确玻璃和瓷绝缘子并分别单独列表填写。
6、填写技术规范专用部分《技术参数响应表》的其他注意事项1）附录中所列220～500kV复合绝缘子电气参数均指海拔1000m及以下地区，海拔超过1000m地区使用时均需作海拔修正，并填写《技术条款\技术参数变更表》；750kV复合绝缘子所要求的电气参数均已修正到海拔3000m。
PS （N ）-170/12.5ZS 柱式绝缘子
1 范围
PS(N)-170/12.5ZS 柱式绝缘子(按新国家标准GB/T21206-2007该产品型
号为R12.5ET170N 、R12.5ET170L)适用于标称电压20kV ，频率不大于100Hz 的
交流架空电力线路中，作绝缘和支持之用。
2 产品型号及其代表意义
P S( N)—170 / 12.5 Z S
螺纹连接
直立安装
弯曲破坏负荷 kN
雷电全波冲击耐受电压 kV
无N 为标准爬电距离，有N 为较长爬电距离 线路柱式瓷绝缘子
2 产品使用环境条件
a ）环境温度不高于+40℃，不低于-25℃；
b ）海拔不超过1000m ；
c ）风速不大于35m/s ； e ）日照强度0.1W/cm 2；
d ）最大日温差25K ； 3 产品的主要技术参数见表
型 号
雷电全波冲击耐受电压（峰值） 不小于 kV
工频湿耐受电压（有效值） 不小于 kV 最小公称爬电距离 mm 干弧距离 mm 额定弯曲破坏
负荷
不小于 kN 重量 kg
PS-170/12.5ZS 580 10 PSN-170/12.5ZS
170
70
720
255 12.5
12 4 产品的外形尺寸见图
图1 PS-170/12.5ZS（R12.5ET170N）柱式绝缘子
图2 PSN-170/12.5ZS（R12.5ET170L）柱式绝缘子5 订货须知
应指明：绝缘子型号规格及数量。
绝缘子的技术要求和采用标准具体如下：
1. 额定电压：额定电压为10kV，即在额定电压下，绝缘子应能正常运行，不发生击穿和漏电现象。
2. 绝缘子类型：10kV绝缘子分为带套筒绝缘子和非带套筒绝缘子两种类型。
带套筒绝缘子适用于污染等级较高的区域，非带套筒绝缘子适用于一般区域。
3. 材料：10kV绝缘子的绝缘材料应为硅橡胶。
4. 端部附件：绝缘子端部附件锌层应符合JB/T8177的规定，其连接结构如采用球窝或槽型时，连接结构尺寸应符合GB/T4056的规定。
球窝或槽型连接件的机械拉伸破坏负荷应符合JB/T8178的规定。
此外，绝缘子产品除应符合本标准技术要求外，其他特性应符合GB/T5892标准的规定。

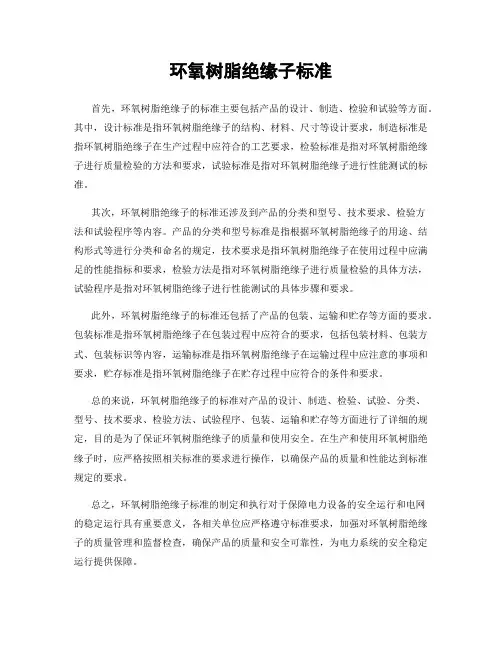

环氧树脂绝缘子标准
首先，环氧树脂绝缘子的标准主要包括产品的设计、制造、检验和试验等方面。
其中，设计标准是指环氧树脂绝缘子的结构、材料、尺寸等设计要求，制造标准是指环氧树脂绝缘子在生产过程中应符合的工艺要求，检验标准是指对环氧树脂绝缘子进行质量检验的方法和要求，试验标准是指对环氧树脂绝缘子进行性能测试的标准。
其次，环氧树脂绝缘子的标准还涉及到产品的分类和型号、技术要求、检验方
法和试验程序等内容。
产品的分类和型号标准是指根据环氧树脂绝缘子的用途、结构形式等进行分类和命名的规定，技术要求是指环氧树脂绝缘子在使用过程中应满足的性能指标和要求，检验方法是指对环氧树脂绝缘子进行质量检验的具体方法，试验程序是指对环氧树脂绝缘子进行性能测试的具体步骤和要求。
此外，环氧树脂绝缘子的标准还包括了产品的包装、运输和贮存等方面的要求。
包装标准是指环氧树脂绝缘子在包装过程中应符合的要求，包括包装材料、包装方式、包装标识等内容，运输标准是指环氧树脂绝缘子在运输过程中应注意的事项和要求，贮存标准是指环氧树脂绝缘子在贮存过程中应符合的条件和要求。
总的来说，环氧树脂绝缘子的标准对产品的设计、制造、检验、试验、分类、
型号、技术要求、检验方法、试验程序、包装、运输和贮存等方面进行了详细的规定，目的是为了保证环氧树脂绝缘子的质量和使用安全。
在生产和使用环氧树脂绝缘子时，应严格按照相关标准的要求进行操作，以确保产品的质量和性能达到标准规定的要求。
总之，环氧树脂绝缘子标准的制定和执行对于保障电力设备的安全运行和电网
的稳定运行具有重要意义，各相关单位应严格遵守标准要求，加强对环氧树脂绝缘子的质量管理和监督检查，确保产品的质量和安全可靠性，为电力系统的安全稳定运行提供保障。
绝缘子一般由绝缘体，金属附件和胶合剂三部分组成。
绝缘体主要起绝缘作用，制造绝缘体的材料目前广泛应用的是瓷，其次是钢化玻璃以及有机绝缘材料。
用电瓷制造高压输电用的绝缘子具有以下优良的性能：绝缘性能好，机械强度高，耐冷热急变性能强，和有机绝缘材料相比不易老化，在机械负荷的长期作用下不会产生永久的变形。
此外，原料来源广，成本低。
缺点是：脆性大，冲击强度小，瓷件机械加工困难，不易制成尺寸精确的制品。
目前我国电瓷工业就产品种类而言具有以下几个系列：高低压输电线路用的盘形悬式绝缘子，横担绝缘子，实心棒形支柱绝缘子以及各种大型电站设备用的空心瓷套和电容式瓷套管等。
绝缘子的制造工艺流程：泥料准备，形成，干燥,烧成和装配泥料准备包括：原料验收→选料粉碎→配料→湿碾→球磨→过筛除铁→泥浆→脱水→泥饼→真空练泥→泥段形成阶段包括：泥段→湿修湿接→车修成形→旋坯成形→钢丝刀成形→热压成形→冷压成形干燥,烧成和装配阶段包括：干燥→坯件→检查→上釉→烧成→瓷件→检查→切割研磨→装配→成品检查绝缘子分为哪些种类？答：绝缘子种类很多，主要有：悬式绝缘子（输电线路和变电站构架上常用绝缘子），针式绝缘子（6-10kV 配电线路常用绝缘子），棒形绝缘子（变电站支持绝缘子及合成绝缘子），瓷横担以及蝶式、拉紧式绝缘子和架空地线专用绝缘子等。
输电线路对绝缘子有哪些要求？答：(1)有良好的绝缘性能，能承受长期工作电压和短暂的各种过电压作用而不会发生放电现象。
(2)有足够的机械强度，能承受导线的自重、覆冰重量、风压力等各种力的作用而不致损坏。
(3)有可靠的热稳定性能，能承受气温变化的影响（如雨、雪、霜、高温、雷电等）。
有良好的防污性能：能承受恶劣环境污染的影响。
（4）有良好的防污性能：能承受恶劣环境污染的影响。
产品分类：1.架空输电线路用盘形悬式瓷绝缘子本公司输电线路用盘形悬式瓷绝缘子已具有60余年的历史，产品的规格型号较齐全，涵盖GB、IEC、ANSI、BS、AS等多个标准。
