工程量清单计价的工程量计算(1）工程数量的计算工程数量的计算应按规范中规定的工程量计算规则进行.工程量计算规则是指对清单项目工程量的计算规定.除另有说明外，所有清单项目的工程量应以实体工程量为准，并以完成后的净值计算;投标人投标报价时,应在单价中考虑施工中的各种损耗和需要增加的工程量。
电力电缆：按设计图示尺寸以长度计算（含预留长度及附加长度）；桥架:按设计图示尺寸以长度计算；配线：按设计图示尺寸以长度以单线长度计算（含预留长度）;配管:按设计图示尺寸以长度计算;定额工程量计算电气配管工程量计算定额说明:1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算.一、配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。
（一）计算规则及其要领:1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量,不扣除接线盒（箱)、灯头盒、开关盒所占长度.2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算,然后汇总。
千万不要“跳算”，防止混乱,影响工程量计算的正确性。
(二）计算方法：计算配管的工程量，分两步走,先算水平配管，再算垂直配管。
1、水平方向敷设的管,以施工平面布置图的管线走向和敷设部位为依据,并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算，2、垂直方向敷设的管(沿墙、柱引上或引下），其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。
3、当埋地配管时(FC），水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算.穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算（三）配管工程量计算时应注意的问题1．不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

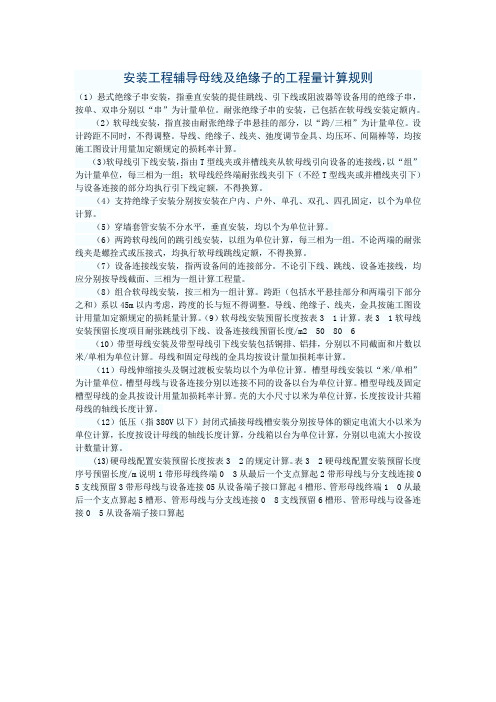

安装工程辅导母线及绝缘子的工程量计算规则（1）悬式绝缘子串安装，指垂直安装的提佳跳线、引下线或阻波器等设备用的绝缘子串，按单、双串分别以“串”为计量单位。
耐张绝缘子串的安装，已包括在软母线安装定额内。
（2）软母线安装，指直接由耐张绝缘子串悬挂的部分，以“跨/三相”为计量单位。
设计跨距不同时，不得调整。
导线、绝缘子、线夹、弛度调节金具、均压环、间隔棒等，均按施工图设计用量加定额规定的损耗率计算。
（3）软母线引下线安装，指由T型线夹或并槽线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组；软母线经终端耐张线夹引下（不经T型线夹或并槽线夹引下）与设备连接的部分均执行引下线定额，不得换算。
（4）支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以个为单位计算。
（5）穿墙套管安装不分水平，垂直安装，均以个为单位计算。
（6）两跨软母线间的跳引线安装，以组为单位计算，每三相为一组。
不论两端的耐张线夹是螺拴式或压接式，均执行软母线跳线定额，不得换算。
（7）设备连接线安装，指两设备间的连接部分。
不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。
（8）组合软母线安装，按三相为一组计算。
跨距（包括水平悬挂部分和两端引下部分之和）系以45m以内考虑，跨度的长与短不得调整。
导线、绝缘子、线夹，金具按施工图设计用量加定额规定的损耗量计算。
（9）软母线安装预留长度按表3 1计算。
表3 1软母线安装预留长度项目耐张跳线引下线、设备连接线预留长度/m2 50 80 6（10）带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以米/单相为单位计算。
母线和固定母线的金具均按设计量加损耗率计算。
（11）母线伸缩接头及铜过渡板安装均以个为单位计算。
槽型母线安装以“米/单相”为计量单位。
槽型母线与设备连接分别以连接不同的设备以台为单位计算。
槽型母线及固定槽型母线的金具按设计用量加损耗率计算。
第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。
户内支持绝缘子，以“10个”为单位。
户外支持绝缘子，均按电压等级，以“柱”为单位。
穿墙套管按安装方式及电压等级，以“个”为单位套用定额。
2、悬式绝缘子串，不论其片数的多少，定额不作换算。
悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。
3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。
使用时不论是否是充油式套管，均不作换算。
穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。
4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。
二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。
导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。
2、软母线安装如果是两根以上的，可套用组合软母线安装定额。
每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。
3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。
定额可作调整，调整系数由双方协商。
4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。
如果采用高空组合方法，定额不作换算。
定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。
5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。
定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。
应另计主材费。
电气、自动化控制及仪表安装工程工程量计算规则一、35千伏以下变（配）电设备电力变压器安装及干燥，按不同电压等级，不同容量分别以“台”为计量单位。
2、变压器油过滤以“吨”为计量单位。
变压器、断路器及其它充油设备的安装，定额内均未包括绝缘油的过滤，需过滤时按制造厂提供的油量计算。
计算公式：油过滤数量（吨）＝设备充油量（吨）×（1＋损耗率）损耗率为1.8％。
3、断路器、互感器的安装，按不同电压等级，不同电流以“台”为计量单位。
4、隔离开关、避雷器、熔断器、电抗器的安装以“组”为计量单位，每组按三相计算。
5、发电机、调相机、电动机的检查接线和解体检查按不同功率（KW）分别以“台”为计量单位，上述设备安装套用其他各册定额。
6、成套高压配电柜、低压配电柜、控制屏、配电箱安装均以“台”为计算单位。
上述设备安装均未包括基础槽钢、角钢的制作安装，母线及引下线的配制安装，应另套相应定额。
7、盘柜配线按导线截面（mm2）大小，以“米”为计量单位。
8、盘柜的外部连线预留长度按表1计算。
表1 单位：米/根序号项目预留长度说明1 各种箱、柜、板、盒高+宽盘面尺寸2 单独安装的铁壳开关、闸刀、起0.5 从安装对象中心起算动器、变阻器0.3 从安装对象中心起算3 继电器、控制开关、信号灯、按钮、熔断器4 分支接头 0.2分支线预留二、母线、绝缘子安装及电缆1、支持绝缘子安装按不同电压等级以“个”为计量单位。
2、悬式绝缘子串安装按不同电压等级以“串”为计量单位。
3、软母线安装，按不同电压等级和导线截面（mm2）大小以“跨/三相”为计量单位。
设计跨距不同时不得调整。
导线、绝缘子、线夹、金具、均压环，间隔棒等，按施工图设计用量计列。
4、软母线引下线安装，指从软母线引向设备的连接线，按导线截面大小以“跨/三相”为计量单位，设计长度不同时，不得调整。
导线、绝缘子、金具按施工图设计用量计列。
5、带型母线和带型母线引下线安装，分铝母线和铜母线及每相片数按片截面积（mm2）大小，以“米/单相”为计量单位。

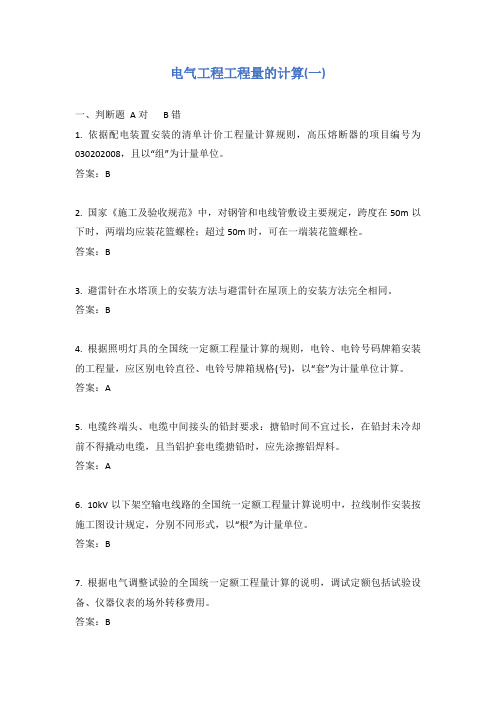

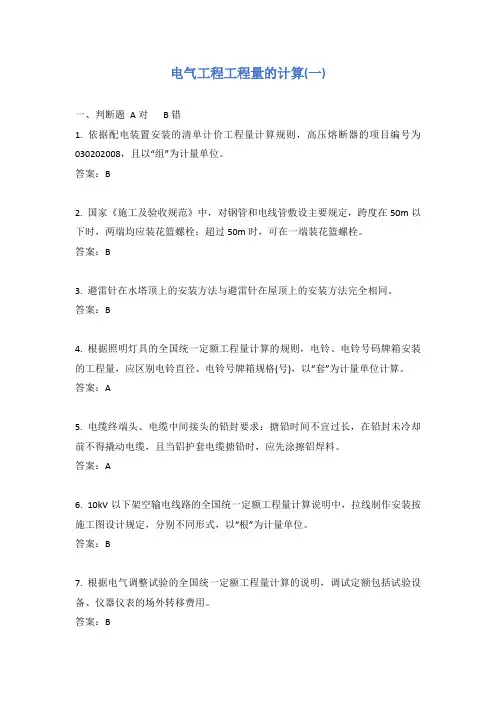

电气工程工程量的计算(一)一、判断题A对B错1. 依据配电装置安装的清单计价工程量计算规则，高压熔断器的项目编号为030202008，且以“组”为计量单位。
答案：B2. 国家《施工及验收规范》中，对钢管和电线管敷设主要规定，跨度在50m以下时，两端均应装花篮螺栓；超过50m时，可在一端装花篮螺栓。
答案：B3. 避雷针在水塔顶上的安装方法与避雷针在屋顶上的安装方法完全相同。
答案：B4. 根据照明灯具的全国统一定额工程量计算的规则，电铃、电铃号码牌箱安装的工程量，应区别电铃直径、电铃号牌箱规格(号)，以“套”为计量单位计算。
答案：A5. 电缆终端头、电缆中间接头的铅封要求：搪铅时间不宜过长，在铅封未冷却前不得撬动电缆，且当铝护套电缆搪铅时，应先涂擦铝焊料。
答案：A6. 10kV以下架空输电线路的全国统一定额工程量计算说明中，拉线制作安装按施工图设计规定，分别不同形式，以“根”为计量单位。
答案：B7. 根据电气调整试验的全国统一定额工程量计算的说明，调试定额包括试验设备、仪器仪表的场外转移费用。
答案：B8. 母线、绝缘子的工程量计算说明中，软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.80。
答案：B9. 根据母线、绝缘子的工程量计算说明中的规定，高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。
封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0。
答案：A10. 在铅焊接时，应注意先将焊枪火焰调节到适当程度，使火焰在铅过桥和极耳上，来回移动烤热，先在铅表面开始熔去一层，用钢针将氧化膜挑去，再迅速将焊条熔化滴入夹钳内，焊料填满即可。
答案：A11. 照明装置一般采用的电压为36V，在特殊情况下如地下室、汽车修理处、特别潮湿的地方可用安全照明电压220V。
答案：B12. 在母线安装的工程量清单项目设置及工程量计算规则中，低压封闭式插接母线槽的工程量计算规则是按设计图示尺寸以长度计算的。
全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。
二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。
三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分子目。
2、直联式的泵和风机，以本体和底座的总重量计算。
3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。
四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分子目。
计算重量时，按下列不同型号分别计算。
（1）活塞式V 、W 型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。
（2）立式及L 型压缩机、螺杆式压缩机、离心式压缩机，不包括电动机等动力机械重量。
电动机另执行电动机安装定额。
（3）往复式D、M 、H 型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。
但附属设备和管道安装另行计算。

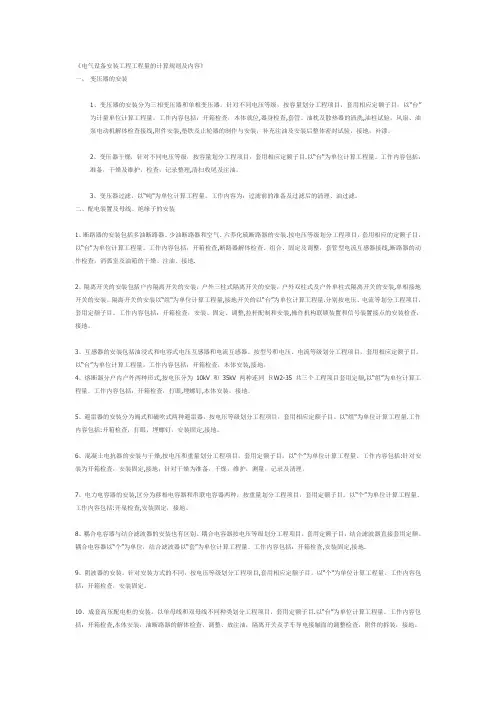

第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。
2、变压器油过滤，以“吨”为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤。
需过滤时，可按制造厂提供的油量计算。
（2）油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。
计算公式：油过滤数量（吨）=设备油重（吨）* （1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台”为计量单位。
4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。
5、结合滤波器的安装，以“套”为计量单位。
每套包括结合滤波器和单极刀闸安装；不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。

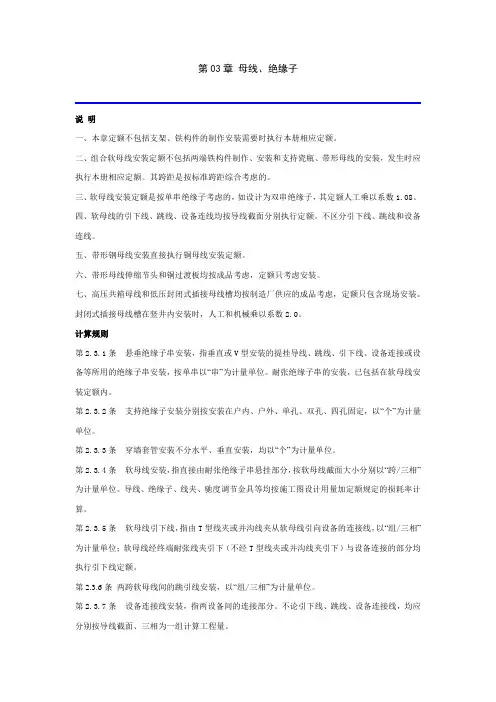

第03章母线、绝缘子说明一、本章定额不包括支架、铁构件的制作安装需要时执行本册相应定额。
二、组合软母线安装定额不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时应执行本册相应定额。
其跨距是按标准跨距综合考虑的。
三、软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.08。
四、软母线的引下线、跳线、设备连线均按导线截面分别执行定额。
不区分引下线、跳线和设备连线。
五、带形钢母线安装直接执行铜母线安装定额。
六、带形母线伸缩节头和铜过渡板均按成品考虑，定额只考虑安装。
七、高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。
封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0。
计算规则第2.3.1条悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接或设备等所用的绝缘子串安装，按单串以“串”为计量单位。
耐张绝缘子串的安装，已包括在软母线安装定额内。
第2.3.2条支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。
第2.3.3条穿墙套管安装不分水平、垂直安装，均以“个”为计量单位。
第2.3.4条软母线安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以“跨/三相”为计量单位。
导线、绝缘子、线夹、驰度调节金具等均按施工图设计用量加定额规定的损耗率计算。
第2.3.5条软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以“组/三相”为计量单位；软母线经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接的部分均执行引下线定额。
第2.3.6条两跨软母线间的跳引线安装，以“组/三相”为计量单位。
第2.3.7条设备连接线安装，指两设备间的连接部分。
不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。
第2.3.8条组合软母线安装，按三相为一组计算。
跨距（包括水平悬挂部分和两端引下部分之和）按45m以内考虑。
安装工程辅导母线及绝缘子的工程量计算规则一、辅导母线长度计算规则1.系统负荷电流计算首先，需要根据系统的负荷电流来计算辅导母线的长度。
通常，系统的负荷电流是由变配电系统、进线开关和负荷质量决定的。
2.辅导母线导通电压损失计算辅导母线的导通电压损失是指电流通过辅导母线时产生的电压损失。
根据系统要求和标准规定的电压损失率，可以计算出导通电压损失。
3.辅导母线线路计算根据系统的电流和导通电压损失，可以计算出每条辅导母线的线路长度。
通常，辅导母线都是有规格和长度限制的，计算结果需要满足这些限制。
4.接头与接地计算在辅导母线线路中，可能需要安装接头和接地设备，这些设备也需要计算在内。
根据接头和接地装置的规格和数量，可以计算出接头和接地设备所占的长度。
5.计算总长度将每条辅导母线的线路长度以及接头和接地设备的长度加总，就可以得到辅导母线的总长度。
1.悬挂式绝缘子计算悬挂式绝缘子通常用于电力线路中，其数量计算需要根据以下几个因素：-电力线路的工作电压和电流-绝缘子的类型和参数-舞台制造商的规格和要求根据这些因素，可以计算出所需要的悬挂式绝缘子的数量。
2.支持式绝缘子计算支持式绝缘子通常用于变电站、开关站和电缆分支箱等设备中，其数量计算需要根据以下几个因素：-设备的工作电压和电流-绝缘子的类型和参数-设备制造商的规格和要求根据这些因素，可以计算出所需要的支持式绝缘子的数量。
3.总数量计算将悬挂式绝缘子和支持式绝缘子的数量加总，就可以得到绝缘子的总数量。
总结起来，安装工程辅导母线及绝缘子的工程量计算规则主要包括辅导母线长度计算和绝缘子数量计算。
对于辅导母线长度计算，需要考虑系统负荷电流、导通电压损失、线路长度、接头和接地设备等因素；对于绝缘子数量计算，需要考虑工作电压、工作电流、绝缘子类型和参数等因素。
通过合理计算这些因素，可以准确确定辅导母线及绝缘子的工程量，为安装工程提供参考依据。

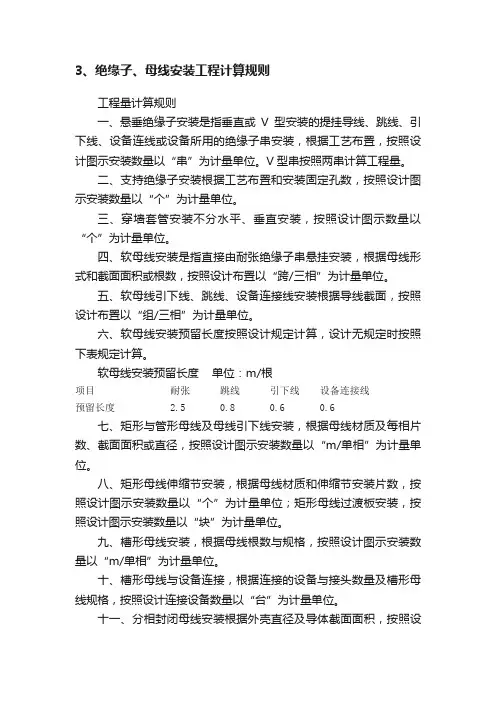

3、绝缘子、母线安装工程计算规则工程量计算规则一、悬垂绝缘子安装是指垂直或V型安装的提挂导线、跳线、引下线、设备连线或设备所用的绝缘子串安装，根据工艺布置，按照设计图示安装数量以“串”为计量单位。
V型串按照两串计算工程量。
二、支持绝缘子安装根据工艺布置和安装固定孔数，按照设计图示安装数量以“个”为计量单位。
三、穿墙套管安装不分水平、垂直安装，按照设计图示数量以“个”为计量单位。
四、软母线安装是指直接由耐张绝缘子串悬挂安装，根据母线形式和截面面积或根数，按照设计布置以“跨/三相”为计量单位。
五、软母线引下线、跳线、设备连接线安装根据导线截面，按照设计布置以“组/三相”为计量单位。
六、软母线安装预留长度按照设计规定计算，设计无规定时按照下表规定计算。
软母线安装预留长度单位：m/根项目耐张跳线引下线设备连接线预留长度 2.5 0.8 0.6 0.6七、矩形与管形母线及母线引下线安装，根据母线材质及每相片数、截面面积或直径，按照设计图示安装数量以“m/单相”为计量单位。
八、矩形母线伸缩节安装，根据母线材质和伸缩节安装片数，按照设计图示安装数量以“个”为计量单位；矩形母线过渡板安装，按照设计图示安装数量以“块”为计量单位。
九、槽形母线安装，根据母线根数与规格，按照设计图示安装数量以“m/单相”为计量单位。
十、槽形母线与设备连接，根据连接的设备与接头数量及槽形母线规格，按照设计连接设备数量以“台”为计量单位。
十一、分相封闭母线安装根据外壳直径及导体截面面积，按照设计图示安装轴线长度以“m”为计量单位。
十二、共箱母线安装根据箱体断面及导体截面面积和每相片数，按照设计图示安装轴线长度以“m”为计量单位。
十三、低压（电压等级380V以内）封闭式插接母线槽安装，根据每相电流容量，按照设计图示安装轴线长度以“m”为计量单位；分线箱、始端箱安装根据电流容量，按照设计图示安装数量以“台”为计量单位。
十四、重型母线安装，根据母线材质、截面面积或用途，按照设计图示安装成品重量以“t”为计量单位。
说明及工程量计算规则目录第一章变压器 (4)说明 (4)工程量计算规则 (5)第二章配电装置 (6)说明 (6)工程量计算规则 (7)第三章母线、绝缘子 (8)说明 (8)工程量计算规则 (9)第四章控制设备及低压电器 (11)说明 (11)工程量计算规则 (12)第五章蓄电池 (13)说明 (13)工程量计算规则 (13)第六章电机 (14)说明 (14)工程量计算规则 (15)第七章滑触线装置 (16)说明 (16)工程量计算规则 (16)第八章电缆 (18)说明 (18)工程量计算规则 (19)第九章防雷及接地装置 (22)说明 (22)工程量计算规则 (24)第十章送电线路安装工程 (25)说明 (25)工程量计算规则 (26)第十一章电气调整试验 (29)说明 (29)工程量计算规则 (31)第十二章配管、配线 (35)说明 (35)工程量计算规则 (35)第十三章照明器具 (37)说明 (37)工程量计算规则 (37)第十四章电梯电气装置安装 (38)说明 (38)工程量计算规则 (39)第一章变压器说明一、本章包括电力变压器、消弧线圈的安装，变压器的干燥与油过滤。
适用于电力变压器的安装工程。
二、油浸变压器安装子目同样适用于自耦变压器、带负荷调压变压器的安装。
电炉变压器按同容量电力变压器子目乘以系数 2.0、整流变压器执行同容量电力变压器额乘以系数 1.6。
三、变压器器身检查：4000KVA以下按吊芯检查考虑，4000KVA以上按吊钟罩检查考虑，如果4000KVA以上的变压器需吊芯检查时，子目机械台班乘以系数2.0。
四、干式变压器如果带有保护外罩时，人工和机械乘以系数 1.2。
五、变压器水冷却系统以冷却器为界，冷却器至变压器的管道安装已包括在综合单价中，冷却器及外部管道安装按《工业管道》相应子目计算。
六、变压器通过试验，判定绝缘受潮时才需进行干燥，并计取相应费用。
七、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量电力变压器额乘以系数1.5。
二、母线及绝缘子的工程量计算
一、母线
•母线：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用的裸导线。
•母线的作用：汇集、分配和传送电能。
•装设母线的必要性：在变电所中，进出线之间需要一定的电气安全间隔，所以无法从一处同时引出多个回路；而采用母线装置才能保证电路接线的安全性和灵活性，所以在复杂的系统中母线很有必要。
•母线按结构分为硬母线和软母线。
母线可以分为硬母线和软母线两种。
硬母线又称汇流排，软母线包括组合母线。
按材质分为铜母线（TMY）、铝母线（LMY）和钢母线（GMY）三种。
按形状可以分为带型、槽型、管型和组合软母线四种。
按安装方式分为，带型母线有每相一片、二片、三片、四片，组合母线有两根、三根、10根、14根、18根和26根六种。
二、母线的分类及特点
1.按母线的使用材料分类
（1）铜母线
•铜具有导电率高、机械强度高、耐腐蚀等优点，是很好的导电材料。
但铜的贮藏量少，在其它工业中用途很广，因此在电力工业中应尽量以铝代铜，除在特殊技术上要求必须用铜线外，一般应采用铝母线。
(20℃时的电阻率1.75 ×10-8) （2）铝母线
•铝的导电率仅次于铜，且质轻、价廉、产量高
，。
而且一般情况下，用铝母线比用铜母线经济，因此，目前我国广泛采用铝母线。
(2.83 ×
10-8 )
（3）铝合金母线
有铝锰合金和铝镁合金两种。
铝锰合金母线载流量大，但强度较差，采用一定的补强措施后可广泛使用；铝镁合金母线机械强度大，但载流量小，焊接困难，使用范围较小。
（4）钢母线
•钢的电阻率比铜大（比铜大7 倍），用于交流时，有很强的集肤效应，其优点是机械强度高和价廉。
它适用于高压小容量回路（如电压互感器）和电流在200A以下的低压回路和直流电路以及接地装置中。
2.按母线的截面形状分类
（1）矩形截面母线
在35k V 及以下的户内配电装置中，一般都采用矩形截面母线。
矩形截面母线与相同截面积的圆形母线相比，散热条件好，冷却条件好、集肤效应较小。
因此，在相同的截面积和相同的容许温度条件下，矩形截面母线要比圆形截面母线的容许工作电流大，或者是同一容许工作电流下，矩形截面母线的截面积要比圆形截面母线的截面积小。
矩形母线要比实心圆形母线所消耗的金属量少。
为了增强散热条件和减小集肤效应的影响，宜采用厚度较小的矩形母线。
但考虑到母线的机械强度，通常铜和铝的矩形截面母线的边长之比为1：5～1：12 ，最大的截面积为10*120=1200mm^2
（2）圆形截面母线
用在35kV及以上的户外配电装置中以防止
发生电晕。
（3）槽形截面母线
散热条件好，集肤效应小，安装简单，
连接方便。
当每相需用三条以上的矩形母线时，一般采用槽形母线.常用在35kV及以下，持续工作电流在4000～8000A的配电装置中。
（4）管形截面母线
常用在110kV及以上，持续工作电流
在8000A以上的配电装置中。
优点：集
肤效应小，电晕放电电压高，机械强度
高，散热条件好。
（5）绞线圆形软母线
钢芯铝绞线由多股铝线绕单股或多股钢线的外层构成，一般用于35kV及以上屋外配电装置中。
组合导线由多根铝绞线固定在套环上组合而成，用于发电机与屋内配电装置或屋外主变压器之间的连接。
矩形母线圆形母线
母线安装不包括支持绝缘子安装和母线伸缩接头制作安装。
母
线
伸
缩
接
头
二、绝缘子
•一、绝缘子的作用
•绝缘子是作为绝缘和固定母线、滑触线和导线之用。
其作用是支持和固定裸载流导体，并使裸载流导体与地绝缘，或使装置中处于不同电位的载流导体之间绝缘。
•二、绝缘子分类：
• 1.按额定电压分
高压绝缘子（用于1000V以上的装置中）
低压绝缘子（用于1000V及以下的装置中）
• 2.按结构形式分
户内式：绝缘子安装在户内，绝缘子表面无伞裙。
户外式：绝缘子安装在户外，绝缘子表面有较多和较大的伞裙，以增长沿面放电距离，并能在雨天阻断水流，使其能在恶劣的气候环境中可靠的工作。
• 3. 按固定方式分
一孔、两孔、4孔等
•4. 按用途分
•电站绝缘子：用来支持和固定发电厂及变电站屋内外配电装置的硬母线，并使母线与大地绝缘。
按作用不同分为支柱绝缘子和套管绝缘子。
•电器绝缘子：用来固定电器的载流部分。
也分为支柱绝缘子和套管绝缘子。
支柱绝缘子用于固定没有封闭外壳的电器的载流部分；套管绝缘子用来使有封闭外壳的电器（如断路器、变压器等）的载流部分引出外壳。
•线路绝缘子：用来固结架空输、配电导线和屋外配电装置的软母线，并使它们与接地部分绝缘。
有针式、悬式、蝴蝶式和瓷横担四种。
高压线路盘形悬式瓷绝缘子（普通型）外观图高压线路瓷横担绝缘子外观图
高压线路蝶式瓷绝缘子外观图
三、绝缘子的基本结构
•1.主要结构部件
•绝缘件：通常用电工瓷制成，绝缘瓷件的外表面涂有一层棕色或白色的硬质瓷釉，以提高其绝缘、机械和防水性能。
电工瓷具有结构紧密均匀、绝缘性能稳定、机械强度高和不吸水等优点。
盘形悬式绝缘子的绝缘件也有用钢化玻璃制成的，具有绝缘和机械强度高、尺寸小、质量轻、制造工艺简单及价格低廉等优点。
•金属附件：用来将绝缘子固定在支架上和将载流导体固定在绝缘子上。
金属附件装在绝缘件的两端，两者通常用水泥胶合剂胶合在一起。
金属附件皆作镀锌处理，以防其锈蚀；胶合剂的外露表面涂有防潮剂，以防止水分侵入。
2.金属附件与瓷件的胶装方式
•外胶装：将铸铁底座和圆形铸铁帽均用水泥胶合剂胶装在瓷件的外表面，铸铁帽上有螺孔，用来固定母线金具，圆形底座的螺孔用来将绝缘子固定在构架或墙壁上。
•内胶装：将绝缘子的上、下金属配件均胶装在瓷件孔内。
•联合胶装:绝缘子的上金属配件采用内胶装结构，而下金属配件则采用外胶装结构。
四、套管绝缘子
•套管绝缘子:用于母线在屋内穿过墙壁或天花板，以及从屋内向屋外引出，或用于使有封闭外壳的电器（如断路器、变压器等）的载流部分引出壳外，使导电部分与地绝缘，并起到支持作用。
也称穿墙套管，简称套管。
•型号:由字母和数字两部分组成：
1 2 3 4 5/6
•1：产品代号：C－穿墙导管；
•2：结构特点：无字母－铜导体户内式；W－铜导体户外式；L－铝导体户内式；WL－铝导体户外式；M－户内母线式；MW－户外母线式；NR－户内油浸电容式；R－户外油浸纸电容式；
•3：机械破坏负荷等级：A－3750N；B－7500N（户外针式为5000N）；C －12500N；D－20000N；E－30000N；F－40000N；
•4：设计序号，用数字表示；
•5：额定电压（kV）；
•6：额定电流（A）。
1、户内式套管绝缘子•额定电压从6～35kV，采
用纯瓷结构。
套管一般由瓷套、接地法兰及载流导体三部分组成。
•根据载流导体的特征可分为三种形式：采用矩形截面的载流导体、采用圆形截面的载流导体、母线型。
前两种套管载流导体与绝缘部分制作成一个整体，使用时由载流导体两端与母线直接相连。
母线型套管本身不带载流导体，安装使用时，将原载流母线装于该套管的矩形窗口内。
电站用35kV及以下高压穿墙套管外观
6kV户内穿墙套管绝缘子结构
1－空心瓷体；2－椭圆法兰；3－螺孔；
4－矩形孔金属圈；5－矩形截面导体；
户内母线式穿墙套管结构
1－瓷体；2－法兰盘；3－金属帽；4－矩形窗口
•2）户外式。
主要用于户
内配电装置的载流导体与
户外的载流导体进行连接
，以及户外电器的载流导
体由壳内向壳外引出。
户
外式套管两端的绝缘分别
按户内外两种要求设计，
一端为户内式套管安装在
户内，另一端为有较多伞
裙的户外式套管。
户外式
套管的额定电压从6～
500kV。
10kV户外穿墙套管结构示意图。
