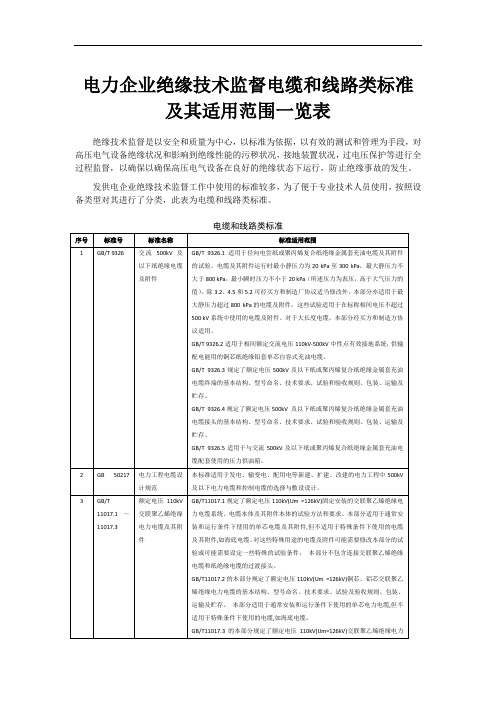

电力企业绝缘技术监督电缆和线路类标准
及其适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，此表为电缆和线路类标准。

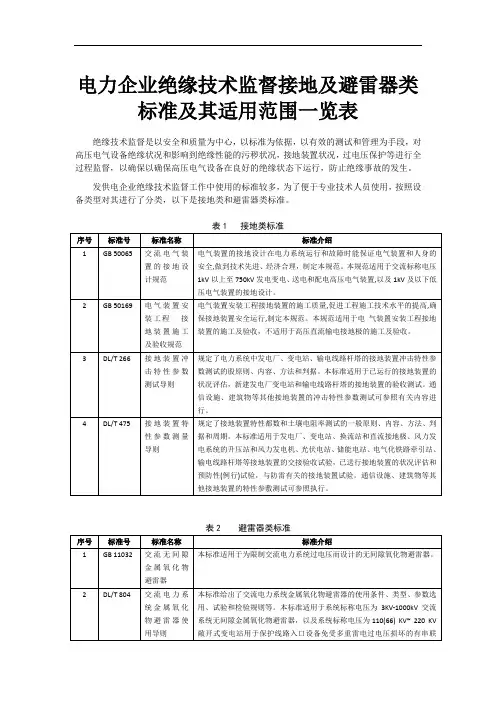

电力企业绝缘技术监督接地及避雷器类标准及其适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，以下是接地类和避雷器类标准。
表2 避雷器类标准。

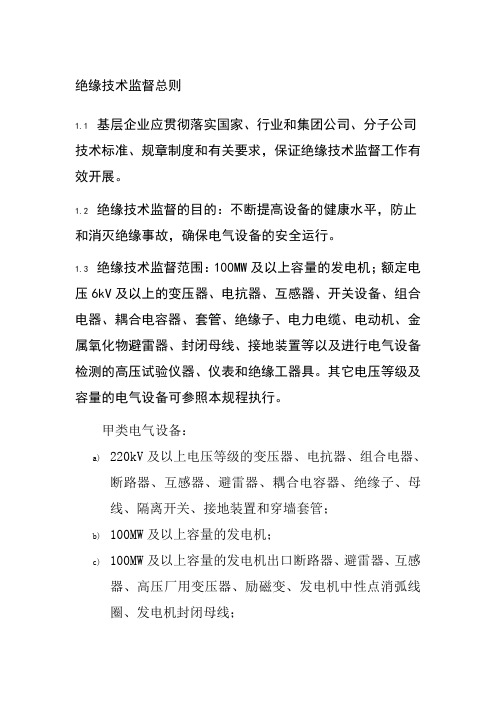

绝缘技术监督总则1.1 基层企业应贯彻落实国家、行业和集团公司、分子公司技术标准、规章制度和有关要求，保证绝缘技术监督工作有效开展。
1.2 绝缘技术监督的目的：不断提高设备的健康水平，防止和消灭绝缘事故，确保电气设备的安全运行。
1.3 绝缘技术监督范围：100MW及以上容量的发电机；额定电压6kV及以上的变压器、电抗器、互感器、开关设备、组合电器、耦合电容器、套管、绝缘子、电力电缆、电动机、金属氧化物避雷器、封闭母线、接地装置等以及进行电气设备检测的高压试验仪器、仪表和绝缘工器具。
其它电压等级及容量的电气设备可参照本规程执行。
甲类电气设备：a)220kV及以上电压等级的变压器、电抗器、组合电器、断路器、互感器、避雷器、耦合电容器、绝缘子、母线、隔离开关、接地装置和穿墙套管；b)100MW及以上容量的发电机；c)100MW及以上容量的发电机出口断路器、避雷器、互感器、高压厂用变压器、励磁变、发电机中性点消弧线圈、发电机封闭母线；d)110kV及以上电压等级的电力电缆。
乙类电气设备：a)66kV～110kV电压等级的变压器、组合电器、断路器、互感器、避雷器、耦合电容器、绝缘子、母线、隔离开关、穿墙套管、接地装置；b)50MW及以上至100MW(不含100MW)容量的发电机；c)50MW及以上至100MW(不含100MW)容量的发电机出口开关、避雷器、互感器、高压厂用变压器、发电机中性点消弧线圈；d)500kW及以上容量的电动机；e)35kV～66kV电压等级的电力电缆；其它设备：除甲、乙类电气设备以外的高压电气设备、直流系统。
1.4 绝缘技术监督的工作内容：电气设备绝缘性能，防污闪，过电压保护及接地系统。
1.5 绝缘技术监督应符合本标准和现行国家、电力行业标准有关的规定。
对于进口设备的绝缘技术监督，参照本标准执行，具体监督项目和试验标准可按合同规定执行。
1.6 从事绝缘技术监督的人员，应熟悉和掌握本规程及相关标准。

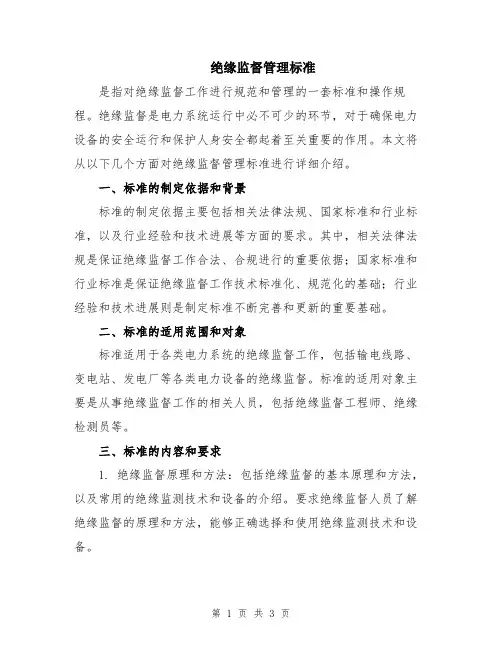

绝缘监督管理标准是指对绝缘监督工作进行规范和管理的一套标准和操作规程。
绝缘监督是电力系统运行中必不可少的环节，对于确保电力设备的安全运行和保护人身安全都起着至关重要的作用。
本文将从以下几个方面对绝缘监督管理标准进行详细介绍。
一、标准的制定依据和背景标准的制定依据主要包括相关法律法规、国家标准和行业标准，以及行业经验和技术进展等方面的要求。
其中，相关法律法规是保证绝缘监督工作合法、合规进行的重要依据；国家标准和行业标准是保证绝缘监督工作技术标准化、规范化的基础；行业经验和技术进展则是制定标准不断完善和更新的重要基础。
二、标准的适用范围和对象标准适用于各类电力系统的绝缘监督工作，包括输电线路、变电站、发电厂等各类电力设备的绝缘监督。
标准的适用对象主要是从事绝缘监督工作的相关人员，包括绝缘监督工程师、绝缘检测员等。
三、标准的内容和要求1. 绝缘监督原理和方法：包括绝缘监督的基本原理和方法，以及常用的绝缘监测技术和设备的介绍。
要求绝缘监督人员了解绝缘监督的原理和方法，能够正确选择和使用绝缘监测技术和设备。
2. 绝缘监督计划的制定和执行：包括制定绝缘监督计划的基本原则和步骤，以及执行绝缘监督计划的要求。
要求绝缘监督人员按照规定的程序制定和执行绝缘监督计划，确保绝缘监督工作的全面、有序进行。
3. 绝缘监督数据的收集和分析：包括绝缘监督数据的收集、整理和分析的要求，以及针对异常数据的处理方法。
要求绝缘监督人员能够准确、及时地收集和分析绝缘监督数据，判断设备的绝缘状况，并根据分析结果采取相应的措施。
4. 绝缘故障排除和预防：包括绝缘故障的排除方法和预防措施的要求。
要求绝缘监督人员能够迅速、准确地找出绝缘故障的原因，并采取相应的措施进行排除，同时提出绝缘故障的预防措施，避免绝缘故障的发生。
5. 绝缘监督工作的安全要求：包括绝缘监督工作的安全注意事项、安全保护措施等要求。
要求绝缘监督人员严格遵守安全操作规程，戴好个人防护装备，确保自身和现场人员的安全。
绝缘子范本使用说明1、本技术规范范本按产品类型分为两大类、四个部分：1）交流架空线路用绝缘子：A. 220kV～330kV～500kV线路用盘形绝缘子;B. 220kV～330kV～500kV线路用复合绝缘子。
2）直流架空线路用绝缘子A. ±500kV线路用盘形绝缘子；B. ±500kV线路用复合绝缘子。
上述四种绝缘子的技术范本有着独立的专用部分和通用部分。
2. 通用部分原则上不需要项目招标人（项目单位）填写，不能随意更改。
如对其条款已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。
3、技术规范范本专用部分技术参数表已统一填写的部分技术参数，原则上不需要改动（各型号的技术参数表已在本使用说明的附录中汇总，项目单位只需根据工程实际需要，拷贝附录中的技术参数表中该型号对应的列的技术参数）。
如对专用部分已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，专用部分可以在原表中更改。
范本中未填写的部分技术参数，除标明“投标人提供”外，均应由项目单位全面认真填写；专用部分技术参数表中填有“项目单位填写”的参数，由项目单位填写; 如项目单位不提要求，应填入“投标人提供”，由投标人给出参数值;项目单位与投标人均不需要填写的部分栏目，项目单位应以“──”表示。
4、技术规范范本的页面、标题等均为统一格式，不得随意更改。
5、项目单位填写盘形悬式绝缘子技术规范专用部分中的《货物需求及供货范围一览表》时，应明确玻璃和瓷绝缘子并分别单独列表填写。
6、填写技术规范专用部分《技术参数响应表》的其他注意事项1）附录中所列220～500kV复合绝缘子电气参数均指海拔1000m及以下地区，海拔超过1000m地区使用时均需作海拔修正，并填写《技术条款\技术参数变更表》；750kV复合绝缘子所要求的电气参数均已修正到海拔3000m。
绝缘子的技术要求和采用标准具体如下：
1. 额定电压：额定电压为10kV，即在额定电压下，绝缘子应能正常运行，不发生击穿和漏电现象。
2. 绝缘子类型：10kV绝缘子分为带套筒绝缘子和非带套筒绝缘子两种类型。
带套筒绝缘子适用于污染等级较高的区域，非带套筒绝缘子适用于一般区域。
3. 材料：10kV绝缘子的绝缘材料应为硅橡胶。
4. 端部附件：绝缘子端部附件锌层应符合JB/T8177的规定，其连接结构如采用球窝或槽型时，连接结构尺寸应符合GB/T4056的规定。
球窝或槽型连接件的机械拉伸破坏负荷应符合JB/T8178的规定。
此外，绝缘子产品除应符合本标准技术要求外，其他特性应符合GB/T5892标准的规定。
电力企业绝缘技术监督变压器类标准及其
适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，此表为变压器类标准。
变压器类标准。
绝缘技术监督管理标准规程一、绪论绝缘技术是电气领域中的重要技术之一，其安全性和可靠性直接影响到电气设备运行的可靠性和电气安全。
为了保障电气设备在运行过程中的安全可靠，我国出台了《绝缘技术监督管理标准规程》（以下简称“规程”），规定了电气设备绝缘技术的基本标准和要求，确保电气设备的正常运行和安全使用。
二、规程适用范围规程适用于所有电气设备的绝缘技术监督管理，包括电力系统、工矿企业、交通运输、民用建筑、通讯设备以及医疗设备等。
其中，电力系统包括火电厂、变电站、输电线路等；工矿企业包括矿山、冶金、化工、轻工、纺织、农业等行业；交通运输包括铁路、航空、船舶、公路等交通工具；民用建筑包括住宅、商业、办公等建筑；通讯设备包括电话、无线电、电视、计算机等设备；医疗设备包括医院、诊疗中心、病房等设备。
三、规程管理要求1.设备绝缘材料应符合国家标准及产品标准要求。
2.设备绝缘层应具有足够的设备介电强度和机械强度，可以承受设备内部和外部介质的电场力和机械应力。
3.设备绝缘应具有良好的耐温性能、耐湿性能和耐老化性能，确保设备长期稳定运行。
4.设备绝缘电阻应符合国家规定的标准要求，并应定期检测，确保在正常使用条件下，绝缘电阻值符合要求。
5.设备接地应符合国家规定的标准要求，确保设备的接地电阻符合标准要求，以避免因接地不良导致的电气事故。
6.新建设备在投入使用前，应进行绝缘测试，测试结果应符合国家规定的标准要求。
7.对于已投入使用的设备，应定期进行绝缘测试，测试结果应符合国家规定的标准要求。
8.设备在维修、检修和更换过程中，应严格遵守国家标准和操作规程，确保绝缘性能不受影响。
9.设备的设备绝缘性被损坏或老化，应及时更换或修复，确保设备的绝缘性能不出现问题。
10.应制定健全的绝缘技术管理制度，建立台账，确保各项工作落实到位。
四、规程实施机制1.各级电力管理机构应加强对电气设备绝缘技术监督管理的领导和管理，建立绝缘技术监督管理协调机制。
电力企业绝缘技术监督SF6类标准及其
适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，此表为SF6类标准。
SF6类标准。
中国国电集团公司绝缘技术监督实施细则第一章总则第一条绝缘技术监督是保证电气设备安全、稳定、经济运行的重要手段之一，也是发电企业生产技术管理的一项重要基础工作。
为适应中国国电集团公司（以下简称“集团公司”）发电企业发展的需要，进一步加强和规范绝缘技术监督工作，根据国家、行业有关规程标准，特制定本细则。
第二条绝缘技术监督实行从设计选型、审查、监造、出厂验收、安装、投产验收、运行、检修到技术改造的全过程、全方位技术监督。
第三条绝缘技术监督认真贯彻执行国家、行业及集团公司有关规程标准与反事故措施；掌握电气设备的绝缘变化规律，及时发现和消除绝缘缺陷；分析绝缘事故；制定反事故措施，不断提高电气设备运行的安全可靠性。
第四条绝缘技术监督按照统一标准和分级管理的原则开展工作。
第五条绝缘技术监督以电气设备可靠性为中心，标准为依据，状态评估为手段开展工作。
第六条本细则适用于集团公司所属发电企业。
第二章绝缘技术监督机构与职责第七条集团公司绝缘技术监督实行三级管理，第一级为中国国电集团公司（技术监督中心），第二级为集团公司所属分（子）公司，第三级为集团公司所属各发电企业。
第八条技术监督中心职责（一）贯彻执行国家及行业有关技术监督的方针政策、法规、标准、规程和集团公司管理制度，监督指导集团公司系统内各发电企业开展绝缘技术监督工作，保障安全生产、节能减排、技术进步各项工作有序开展。
（二）负责集团公司系统内各发电企业绝缘技术监督管理，收集分析绝缘技术监督月报表，掌握设备的技术状况，提出优化运行指导意见和整改措施，指导、协调各发电企业完成日常绝缘技术监督工作。
（三）协助审核绝缘专业设备技术改造方案、评估机组大修和技改项目实施绩效。
（四）负责开展绝缘专业技术交流和培训，推广先进管理经验和新技术、新设备、新材料、新工艺。
（五）负责组织召开绝缘专业技术监督会议，总结集团公司年度绝缘技术监督工作。
（六）负责定期编制绝缘技术监督报告，总结绝缘技术监督工作，提出工作和考评建议。
电力企业绝缘技术监督母线套管绝缘子线路类标准
及其适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，以下是母线、套管、绝缘子、线路、直流系统类标准。
表3 直流系统类标准。
