（2010年版）国家电网公司物资采购标准（绝缘子卷盘形悬式、针式、线路柱式绝缘子册）10kV～35kV盘形悬式瓷绝缘子专用技术规范（编号：1405020/1-0000-01）国家电网公司二〇一〇年十二月目录1. 标准技术参数表 (1)2.1 图纸资料提交单位 (3)2.2 工程概况 (4)2.3 使用条件 (4)2.4 项目单位技术差异表 (4)3. 投标人提供信息 (5)3.1 投标人技术偏差表 (5)3.2 投标人应提供的其他资料 (5)1. 标准技术参数表投标人应根据“表2 货物需求及供货范围一览表”中项目单位要求的型式、规格，认真逐项填写表2的投标人响应值，以及相应的技术参数响应表1中的投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写投标人技术偏差表7。
技术参数表1中带“*”项为关键参数，投标资料不详实、严重漏项或不满足带“*”项将视为实质性不响应。
1）绝缘子代号的命名方法如下：例：1. U70B/146：U—悬式、70kN，B—球窝型连接，普通型，146—结构高度；2U70BP/146D：U—悬式、70kN，B—球窝型连接，D－双伞形，146—结构高度；3U70BP/155T：U—悬式、70kN，B—球窝型连接，T－三伞形，155—结构高度；2) 关于技术参数和性能要求响应表中“招标人要求值”变更的说明：√已变更—如果项目单位经正常审批手续，提出了与专用范本规定不同的产品型号和技术参数，则应在标准技术参数表的“招标人要求值”中相应的格内填写“√已变更”，并将变更了的数据填写在项目单位差异表中。
投标人应在“投标人保证值栏”内相应的格内对变更后的参数进行响应。
2. 项目需求部分注：应随合同所订的绝缘子一起供给每种绝缘子供货数量的0.5%锁紧销作为备品，以上专用工具和备品计入投标总价。
投标人授权代表签字：2.1 图纸资料提交单位需确认的图纸资料应由卖方提交到表11所列单位。
悬式瓷绝缘子的型号和参数介绍如下：
悬式瓷绝缘子是一种常见的电力设备配件，主要用于电力输配电线路的支架绝缘和固定。
一般来说，悬式瓷绝缘子的型号和参数会根据具体的使用场景和要求进行选择和设计。
以下是常见的悬式瓷绝缘子的型号和参数介绍：
一、按绝缘子额定电压分类：
1.1kV悬式瓷绝缘子：额定电压1kV，主要用于低压电力输配电线路。
2.10kV悬式瓷绝缘子：额定电压10kV，主要用于中压电力输配电线路。
3.35kV悬式瓷绝缘子：额定电压35kV，主要用于高压电力输配电线路。
二、按绝缘子形式和用途分类：
1.悬式弧形绝缘子：适用于中小型电力输配电线路的支架绝缘和固定。
2.悬式串形绝缘子：适用于大型电力输配电线路和变电站的绝缘和固定。
3.悬式双裙木绝缘子：适用于高海拔和恶劣环境下的电力输配电线路。
三、按绝缘子参数和规格分类：
1.额定机械破坏负荷：一般为70kN、120kN、160kN、210kN等不同规格。
2.额定耐电弧时间：一般为耐久性指标，以30S、50S、70S等不同值表示。
3.防污闪电击穿电压：一般为15kV、20kV、25kV等不同数值。
4.耐久度：一般为不少于100湿热环境试验和抗盐雾腐蚀试验。
根据特定应用场景的需求，悬式瓷绝缘子的型号和参数可能会有所不同。
因此，在选择和使用悬式瓷绝缘子时，需要根据具体的要求和条件进行选型和设计。
什么是绝缘子？绝缘子俗称瓷瓶，它是用来支持导线的绝缘体，一般的架空线电力工程中都会用到，绝缘子同时也是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。
早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。
绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
1早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。
绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。
2绝缘子的作用：高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。
为了防止浮尘等污秽在绝缘子表面附着，形成通路被绝缘子两端电压击穿，即爬电，故增大表面距离,即爬距，沿绝缘表面放电的距离即泄漏距离叫爬距，爬距=表面距离/系统最高电压，根据污秽程度不同，重污秽地区一般采用爬距为31毫米/每千伏。
零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。
零值或低值绝缘子的影响：线路导线的绝缘依赖于绝缘子串，由于制造缺陷，或外界的作用，绝缘子的绝缘性能会不断劣化，当绝，缘电阻降低或为零时称为低值或零值绝缘子，我们曾，对线路进行检测，零值或低值绝缘子的比例竟高达9%左右，这是本公司线路雷击跳闸率高的另一主要原因，绝缘子是光滑的，可以减少电线之间的容抗作用，以减少电流的流失。
3绝缘子有哪些类型？（1）绝缘子通常分为可击穿型和不可击穿型。
（2）按结构可分为柱式（支柱）绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型绝缘子和套管绝缘子。

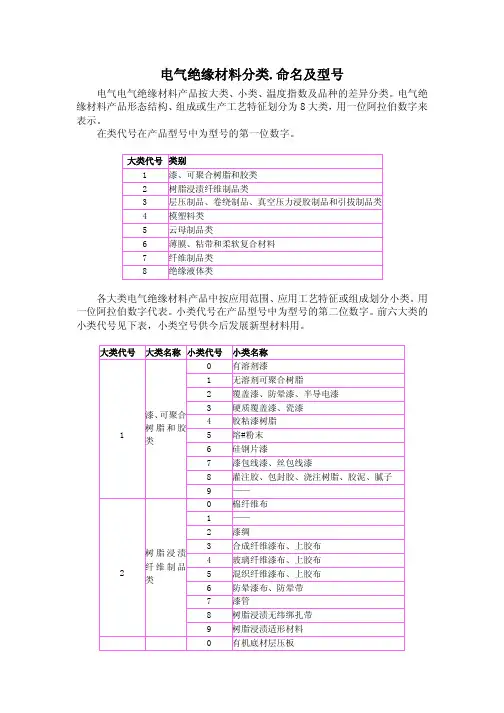

电气绝缘材料分类.命名及型号电气电气绝缘材料产品按大类、小类、温度指数及品种的差异分类。
电气绝缘材料产品形态结构、组成或生产工艺特征划分为8大类，用一位阿拉伯数字来表示。
在类代号在产品型号中为型号的第一位数字。
大类代号 类别1漆、可聚合树脂和胶类 2树脂浸渍纤维制品类 3层压制品、卷绕制品、真空压力浸胶制品和引拔制品类4模塑料类 5云母制品类 6薄膜、粘带和柔软复合材料 7纤维制品类 8绝缘液体类各大类电气绝缘材料产品中按应用范围、应用工艺特征或组成划分小类。
用一位阿拉伯数字代表。
小类代号在产品型号中为型号的第二位数字。
前六大类的小类代号见下表，小类空号供今后发展新型材料用。
大类代号 大类名称 小类代号 小类名称有溶剂漆 1无溶剂可聚合树脂 2 覆盖漆、防晕漆、半导电漆 3 硬质覆盖漆、瓷漆 4 胶粘漆树脂 5 熔#粉末 6硅钢片漆 7漆包线漆、丝包线漆 8灌注胶、包封胶、浇注树脂、胶泥、腻子1漆、可聚合树脂和胶类9—— 0棉纤维布 1—— 2 漆绸 3 合成纤维漆布、上胶布 4 玻璃纤维漆布、上胶布 5 混织纤维漆布、上胶布 6防晕漆布、防晕带 7漆管 8树脂浸渍无纬绑扎带2树脂浸渍纤维制品类9树脂浸渍适形材料 0 有机底材层压板1 真空压力浸胶制品2 无机底材层压板3 防晕板及导磁层压板4 ——5 有机底材层压管 6无机底材层压管 7有机底材层压管 8无机底材层压管3层压制品、卷绕制品、真空压力浸胶和引拔制品类9引拔制品 0木粉填料为主的模塑料 1其他有机填料为主的模塑料 2 石棉填料为主的模塑料3 玻璃纤维填料为主的模塑料4 云母填料为主的模塑料5 其他有机填料为主的模塑料6 无填料塑料7 ——8 ——4 模塑料类 9 ——0 云母纸1 柔软云母板2 塑型云母板3 ——4 云母带5 换向器云母板6 电热设备用云母板7 衬垫云母板8 云母箔5 云母制品类 9 云母管0 薄膜1 薄膜上胶带2 薄膜粘带3 织物粘带4 树脂浸渍柔软复合材料5 薄膜绝缘纸柔软复合材料薄膜漆布柔软复合材料6 薄膜合成纤维纸柔软复合材料薄膜合成纤维非织布柔软复合材料7 多种材质柔软复合材料8 ——6 薄膜、粘带和柔软复合材料类9 ——产品型号中的第三位数字为温度指数。
支柱绝缘子型号说明户外针式支柱绝缘子：ZP——户外针式支柱瓷绝缘子；A、B、D——机械强度（弯曲）等级代号，A表示3.75kN，B表示5kN，D 表示20 kN；“－”后数字为额定电压等级数字，kV。
耐污型户外棒形支柱瓷绝缘子：型号说明:ZS—-实心棒形支柱瓷绝缘子；W——耐污型；字母后数字为设计顺序号;第一个“—"后数字为额定电压数值，kV；“/”后数字为弯曲破坏负荷值，kN；L——上下附件安装孔均为螺孔；K——上下附件安装孔均为光孔；KD——上下附件安装孔均为光孔且孔中心圆直径较大；第二个“-”后数字为污秽等级号。
户外棒形支柱绝缘子:ZS——户外棒形支柱瓷绝缘子;ZS后数字为设计序号；“－"后数字为额定电压等级数字，kV；“/”后数字为机械强度（弯曲）等级数字，kN；L--表示上下孔均为螺孔。
户内外胶装支柱绝缘子：Z——户内外胶装支柱瓷绝缘子；A、B、C、D——机械强度(弯曲）等级代号，A表示3.75kN，B表示7.5kN，C表示12。
5 kN，D 表示20 kN；“－”后数字表示额定电压等级数字,kV；Y、T、F—-安装型式代号，Y表示圆形底座，T表示椭圆形底座，F表示方形底座。
户内内胶装支柱绝缘子：ZN——户内内胶装支柱瓷绝缘子；“－”后数字为额定电压等级数字，kV；“/"后数字为机械强度（弯曲）等级数字，kN。
户内联合胶装支柱绝缘子：ZL--户内联合胶装支柱瓷绝缘子;“－”后数字为额定电压等级数字，kV；“/”后数字为机械强度(弯曲）等级数字，kN.支柱绝缘子组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。
胶合剂由不低于42。
5号的硅酸盐水泥和石英砂配制的.金属附件一般由铸铁制成,表面刷上防锈漆或热镀锌。
高压支柱瓷绝缘子按额定电压分为7.2、12、24、40。
5、72。
5、126、252、362和550kV等9级，其中户内绝缘子仅生产7。
10kv绝缘子国标摘要：1.10kv 绝缘子的定义和重要性2.10kv 绝缘子的国家标准3.10kv 绝缘子的选购和安装4.10kv 绝缘子在电力系统中的应用正文：一、10kv 绝缘子的定义和重要性10kv 绝缘子，顾名思义，就是用于10 千伏电压等级的绝缘子。
在电力系统中，绝缘子作为电气设备的重要组成部分，起着隔离带电体、支撑导线、保持电气距离等关键作用。
它对于保证电力系统的安全稳定运行具有举足轻重的地位。
二、10kv 绝缘子的国家标准我国对于10kv 绝缘子的生产和使用有着严格的国家标准。
根据GB/T 19519-2004《高压瓷绝缘子》标准，10kv 绝缘子的尺寸、形状、技术要求、试验方法等都有明确规定。
此外，标准还要求10kv 绝缘子应具备良好的绝缘性能、机械强度、抗老化性能和耐污性能。
三、10kv 绝缘子的选购和安装选购10kv 绝缘子时，应根据实际使用场景和需求选择合适的类型和规格。
此外，还应注意以下几点：1.选择正规厂家生产的绝缘子，保证产品质量和性能。
2.检查绝缘子的外观，确保表面光滑、无裂纹、无破损。
3.了解绝缘子的使用寿命和抗老化性能，以确保长期稳定运行。
在安装10kv 绝缘子时，应按照相关规定和标准进行操作，确保安装位置准确、牢固可靠。
同时，还要注意检查绝缘子的绝缘性能和机械强度，以避免安全事故的发生。
四、10kv 绝缘子在电力系统中的应用10kv 绝缘子在电力系统中广泛应用，主要用于支持高压输电线路、变电站、配电设备等。
不仅能够有效地隔离带电体，防止电气事故，还能承受一定的机械应力，保证电力系统的稳定运行。
高压电机绝缘子规格型号
高压电机绝缘子的规格型号通常取决于具体的电机设计和使用要求。
一般来说，高压电机绝缘子的规格型号包括以下几个方面：
1. 电压等级，高压电机绝缘子的规格型号首先要考虑的是其能够承受的电压等级，这通常是指额定电压。
常见的电压等级包括
10kV、35kV、110kV等，不同的电压等级对应着不同的绝缘子规格型号。
2. 绝缘子类型，高压电机绝缘子的规格型号还包括其具体的类型，例如瓷质绝缘子、玻璃纤维增强塑料绝缘子等，每种类型都有相应的规格型号。
3. 机械强度，绝缘子的机械强度是指其能够承受的机械载荷，包括张力、振动等，这也是确定规格型号的重要因素之一。
4. 污秽等级，绝缘子的污秽等级是指其在污秽环境下的绝缘性能，不同的污秽等级对应着不同的规格型号。
5. 安装方式，绝缘子的规格型号还需考虑其安装方式，包括悬
垂式、耐张式、绝缘子串等，不同的安装方式也对应着不同的规格型号。
总的来说，高压电机绝缘子的规格型号是一个综合考虑电压等级、绝缘子类型、机械强度、污秽等级和安装方式等多个因素的结果。
针对具体的电机和使用环境，需要结合这些因素来选择合适的规格型号的高压电机绝缘子。
悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XW P-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,X MP-160,XHP-70,XHP-100,XHP-120,XHP-160。
柱式绝缘子PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4 -220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。
拉紧绝缘子J-4.5,J-5,J-7,J-9。
低压蝶式绝缘子ED-1,ED-2,ED-3。
电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。
针式瓷瓶PD-1,PD-2,PD-3。
户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10 F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/1 6,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。
户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。
高压支柱瓷瓶绝缘子型号
高压支柱瓷瓶绝缘子是电力系统中常见的一种绝缘元件，用于
支撑和固定高压导线，防止电流泄漏到支架或地面。
根据不同的电
压等级和用途，高压支柱瓷瓶绝缘子有多种型号和规格。
一般来说，高压支柱瓷瓶绝缘子的型号包括根据其额定电压、
机械强度、绝缘子串数等参数进行分类。
例如，常见的型号可能包
括10kV、35kV、110kV等，这些数字代表了绝缘子的额定电压等级。
此外，还有根据绝缘子串数来分类的，比如单串、双串、三串等不
同型号。
另外，高压支柱瓷瓶绝缘子的型号还可能与其结构形式相关，
比如有直线型、耐张型、耐候型等不同结构形式，以适应不同的安
装和使用环境。
总的来说，选择高压支柱瓷瓶绝缘子的型号需要根据具体的电
力系统设计要求和使用环境来确定，以确保其能够正常工作并具有
良好的绝缘性能。
同时，还需要遵循相关的国家标准和行业规范来
进行选择和应用。
绝缘子型号的含义绝缘子型号的含义绝缘颜色标志表型号SC KC KC1 KX EX JK TX正极红红红红红红红负极绿蓝湖蓝黑棕紫白补偿导线型号、代号及命名法表型号规格代号含义辅助代号附加代号SC 配用铂铑10-铂热电偶的补偿型补偿导线KX 配用镍铬-镍硅热电偶的延伸型补偿导线KC 配用镍铬-镍硅热电偶的补偿型补偿导线EX 配用镍铬铜镍热电偶的延伸型补偿导线JX 配用铁-铜镍热电偶的延伸型补偿导线TX 配用铜-铜镍热电偶的延伸型补偿导线-G 一般用-H 耐热用A 精密级B 普通级-V 聚氯乙烯-F 聚四氟乙烯-B 玻璃丝R 多股线芯（单股线芯省略）P 屏蔽0.5 线芯标称截面0.5mm21.0 线芯标称截面1.0mm21.5 线芯标称截面1.5mm22.5 线芯标称截面2.5mm2表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义口口口口口ia配用热电偶型号(二个字母表示) 使用分类和允差等级、GA一般用精密级，GB一般用普通级线芯股数、多股用R表示，单股可省略线芯截面，mm2 本安用线芯绝缘层、护层着色表补偿导线型号配用热电偶补偿导线合金丝绝缘层着色护层着色正极负极正极负极SC 铂铑10-铂SPC（铜）SNC（铜镍）红绿蓝KC 镍铬-镍硅KPC（铜）KNC（康铜）红蓝蓝KX 镍铬-镍硅KPX（镍铬）KNX（镍硅）红黑蓝EX 镍铬-铜镍EPX（镍铬）ENX（铜镍）红棕蓝JX 铁-铜镍JPX（铁）JNX（铜镍）红紫蓝TX 铁-铜镍TPX（铜）TNX（铜镍）红白蓝注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义口口口口口口产品型式结构特征：普通型不表示设计顺序号额定电压KV L-瓷件与钢脚采用螺纹连接。
B-瓷件头部上半导体釉，MC-加长的木担直脚安装连接螺纹直径。
M20者不表示。
安装连接代号。
T-铁担，M-木担，W-弯脚高压线路瓷横担绝缘子口口口口口口产品型式S-胶装式SC-全瓷式结构特征设计顺序号额定电压KV数，老系列产品为50%全波冲击闪络电压KV数机械弯曲破坏负荷KN数，老系列产品不表示安装连接形式，Z-直立安装高压线路柱式绝缘子口口口口产品型式设计顺序号额定电压KV数弯曲破坏负荷KN数高压线路蝶式绝缘子口口口产品型式设计顺序号形状尺寸序号，对于老系列产品6，10为额定电压KV数七、高压线路悬式绝缘子高压线路盘形悬式瓷绝缘子X P 口口口产品形式结构特征（包括外绝缘结构）设计顺序号机电破坏负荷KN数。
老系列产品在数值30以下者为吨力安装连接形式，C-槽形，球形不表示高压线路耐污盘形悬式瓷绝缘子口口口口口产品形式结构特征（包括外绝缘结构）设计顺序号机电破坏负荷KN数安装连接形式，C-槽形，球形不表示高压线路盘形悬式玻璃绝缘子L X P 口口口主绝缘结构材料特征产品形式结构特征设计顺序号机电破坏负荷KN数安装连接形式，C-槽形，球形不表示高压线路耐污盘形悬式玻璃绝缘子L X HP 口口口主绝缘结构材料特征产品形式结构特征设计顺序号机电破坏负荷KN数安装连接形式，球形不表示高压架空线路绝缘地线用盘形悬式绝缘子X P 口口口口产品形式结构特征设计顺序号机电破坏负荷KN数安装连接形式，C-槽形电级形式，C-耐张式，悬垂式不表示直流高压线路用盘形悬式绝缘子L Xz 口口口口主绝缘结构材料特征L-玻璃，瓷不表示产品形式结构特征，W-耐污型设计顺序号机电破坏负荷KN数安装连接形式，球形连接不表示架空电力线路用拉紧绝缘子口口口产品形式设计顺序号机电破坏负荷KN数产品代号序数中的前二位数字为产品类种代号，15-拉紧绝缘子；第三、四数字为产品形式代号10-蛋形；20-四角形；30-八角形；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
八、高压支柱绝缘子户内支柱绝缘子口口口口口产品形式：Z-户内外胶装支柱瓷绝缘子；ZN-户内内胶装支柱瓷绝缘子；ZL-户内联合胶装支柱瓷绝缘子：机械强度等级（仅对外胶装）设计顺序号额定电压KV数/弯曲破坏负荷KN数，对外胶装型仅额定电压KV数安装连接形式，N-单螺孔，对外胶装型Y、T、F、N-分别表示圆形底座、椭圆形底座、方形底座户外针式支柱绝缘子口口口产品型号弯曲破坏负荷等级A，B，D-分别代表3，75，5.20KN 额定电压KV数户外棒形支柱绝缘子口口口口口产品形式：ZS-实心棒形ZSX-悬挂式设计顺序号额定电压KV数弯曲破坏负荷KN数安装连接形式代号，L-表示上下附件均为螺孔安装。
户外棒形支柱绝缘子元件口口口口产品型式：ZS-实心棒形ZC-操作支柱设计顺序号元件高度mm数弯曲破坏负荷KN数，操作支柱为扭转破坏负荷结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV级三角架式由三柱十二个元件或九个元件组成。
耐污型户外棒形支柱绝缘子口口口口口口口产品形式结构特征设计顺序号额定电压KV数弯曲破坏负荷KN数附件安装连接结构形式：L为上、下附件安装孔均为螺孔；K为上、下附件安装孔均为光孔；D为光孔中心圆直径较大者外绝缘污秽等级（老系列产品不表示）九、低压线路绝缘子低压线路针式绝缘子口口口口产品型式设计顺序号形状尺寸序数，“1”为最大的一种安装连接形式，T、M、W-分别表示铁担直脚，木担直脚，弯脚低压线路蝶式绝缘子口口口产品型号设计顺序号形状尺寸序数，“1”为最大的一种产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为蝶式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
低压线路轴式绝缘子口口口产品型号设计顺序号形状尺寸序数，“1”为最大的一种产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为轴式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。
十、高压穿墙套管导杆式穿墙瓷套管口口口口口口产品形式：CW-户外式C-户内式结构特征：L-铝导体，铜导体不表示设计顺序号额定电压KV数额定电流A数外绝缘污秽等级（老系列产品不表示）母线式穿墙瓷套管X P 口口口口产品形式结构特征设计顺序号额定电压KV数瓷套内径mm数外绝缘污秽等级（老系列产品不表示）注：(1)穿墙瓷套管产品型式代号：C-户内铜导体穿墙套管；CWWL-耐污型户外-户内铝导体穿墙套管；CL-户内铝导体穿墙套管；CWW-耐污型户外-户内铜导体穿墙套管；CWL-户外-户内铝导体穿墙套管；CM-户内母线式穿墙套管；CW-户外-户内铜导体穿墙套管；CMWW-耐污型户外一户内母线式穿墙套管；(2)耐污等级号：1、2、3、4分别对应于污秽等级I、II、III、IV级，其最小公称爬电距离分别为16、20、25、31mm/kv。
(3)G-高原型。
油纸电容式穿墙套管口口口口口口口产品形式结构特征设计顺序号额定电压KV数额定电流A数安装方式，Z-直立安装，水平安装不表示外绝缘污秽等级（老系列产品不表示）注：(1)套管产品型式代号：CR-油纸电容式穿墙套管；L-中间接地部分可装设电流互感器，不可装设者不表示；(2)耐污等级，1、2、3、4分别表示污秽等级I、II、III、IV级，新系列产品没有0级产品，I级产品不表示耐污型及其等级代号。
十一、电力金具型号的表示电力金具的产品型号由一至三个汉语拼音字母（以下简称字母）及阿拉伯数字（以下简称数字）、附加字母组成。
其中，首位字母和数字是基本组成部分，根据产品的情况，可在首位后加上第二或第三位字母，在数字后加上附加字母来表示。
型号的组成口口口口首位字母二、三位字母主参数附加字母首位字母型号的首位字母的代表意义是：(1)分类类别；(2)联结金具类的产品系列名称。
首位字母用上述的类别或名称的第一个汉字的汉语拼音的第一个字母表示。
当首位字母出现重复时，可选取其他字母表示。
首位字母代表的意义如下表。
字母表示类别表示联结金具类的产品系列名称字母表示类别表示联结金具类的产品系列名称B 避雷线吊架Q 球头D 蝶形板S 设备线类F 防护金具T T接金具I 牵（QLAN）引板U U形J 接续金具W 碗头L 联板X 悬垂线夹M 母线金具Y 延长N 耐张线夹Z 直角P 平行二、三位字母型号的二、三位字母是对首位字母的补充表示，以区别不同的型式、结构、特性和用途，同一字母允许表示不同的含义。
三位字母代表的意义字母代表意义字母代表意义A 角（英语ANGLE）P 平、屏B 板、爆、补、并、包、变、避Q 轻、球C 槽、垂R 软D 倒、单、导、吊、搭S 双、三、伸、设F 方、封、防T T（形）、词、椭、跳G 固、钢、过、管、钩、隔U U（形）H 合、环、护、弧V V（形）J 均、矩、间、加、绞、绝W 外K 卡、扩、扛X 楔、悬、修L 螺、铝、立、拉Y 压、圆、（牵）引N 内Z 支、组主参数主参数以数字表示。
根据产品的特点，可取下述其中一种或多种组合表示。
(1)表示适用导线的标称截面，mm2；(2) 当大产品可适用于多个标号的导线时，为简化主参数数字，采用组合号以代表相应范围内的导线标称截面；（见下表）；(3)表示标称破坏荷重标记；(4)表示间距，cm或(mm)；(5)表示母线的规格，mm；(6)表示圆杆件的直径，mm；(7)表示圆杆件的长度，mm；(8)表示适用电压，KV。
组合号导线截面(mm2) 组合号导线截面(mm2)铝绞线、钢芯铝绞线钢绞线铝绞线、钢芯铝绞线钢绞线0 16～25 - 4 185～210 135～1501 35～50 25～35 5 300～400 -2 75～95 50～70 6 500～530 -3 120～150 100～120 7 ～800 -附加字母附加字母是补充性的区分代号，字母代表的意义为：(1)以A、B、C作区分表示，见下表。
区分区分总长度区分引流角度区分附属构件A 短型0°附碗头挂板B 长型30°或45°附U形挂板C - 90° -(2)用附加字母区分导线结构，见下表。
代号LG G K H L Z B导线结构型式钢芯铝（绞）钢（绞）扩径合金铝（绞）自阻尼铝包钢十二、油漆材料代号含义表油漆成膜物质及代号表序号代号名称序号代号名称1 Y 油脂9 G 过氯乙烯树脂2 T 天然树脂10 X 乙烯树脂3 F 酚醛树脂11 B 丙烯酸树脂4 L 沥青12 H 环氧树脂5 C 醇酸树脂13 S 聚氨脂6 A 氨基树脂14 W 元素有机聚合物7 O 硝酸纤维15 J 橡胶类8 M 纤维脂及醚16 E 其他油漆辅助材料分类序号代号名称序号代号名称1 X 稀释剂4 T 脱漆剂2 F 防潮剂5 H 固化剂3 G 催干剂。
