大比例尺地形图航测数字化采集方法

大比例尺地形图航测数字化作业方法探讨随着城市发展速度的日益加快，城市规划面积日趋增大。

城市总体规划设计和各项基础建设都迫切地需要现实性很强的数字地形图产品。

如何充分利用现代测绘技术，优质高效地为城市规划建设提供测绘保障，已成了测绘工作者的当务之急。

本文从介绍大比例尺地形图概述出发，探讨了大比例尺地形图航测数字化测图的特点以及航测综合法对比例尺的要求。

标签：大比例尺;地形图;航测数字化;作业方法引言：随着我国国民经济的发展和基础建设以及入关后新的经济环境下的发展和要求，越来越多的大中小城市正在向建设现代化的城市迈进，而加快推进信息化将是实现这一宏伟目标的极其重要的现实途经。

众所周知，人类可利用的信息中80%以上与空间位置有关。

大比例尺地形图航测数字化测图是目前推行的测图方法，大比例地形图是城市建设发展作为测绘产业的主要产品之一，随着科学技术的进步和国民经济的发展，取而代之的是数字化地形图。

全数字摄影测量系统和测绘数字化的迅速发展使得航测法测绘地形图的外业工作量主要集中在调绘上，为了减少野外调绘工作量，提高工作效率以缩短地形图的成图时间和更新周期。

一、大比例尺地形图概述大比例地形图是城市建设发展作为测绘产业的主要产品之一，随着科学技术的进步和国民经济的发展，取而代之的是数字化地形图，测绘图件的数字化是各部门对测绘行业提出的要求。

常规的大比例尺地形图测绘，已形成了一系列较为成熟的质量控制和检查验收体系，对其成图质量起到了积极的保障作用。

大比例尺地形图数字化测绘是近几年随着电子技术和计算机技术的发展而发展起来的一种新的测绘手段。

一般有：1、全野外数字化测绘;2、已有图纸数字化;3、航测解析法三种。

目前已逐步趋向完善，被越来越多的测绘部门所采用。

本文重点讨论全野外大比例尺地形图测绘的质量控制与检查验收。

这种新手段从数据的获取、处理到绘图都与常规的大比例尺地形图测绘方法有着本质不同，原来常规的质量控制与检查验收体系也就不适用了。

在大比例尺地形图中全站下野外采集数据的标准化操作目前大比例尺地形图中全野外数字化测绘是较为普及的测绘手段，它和常规的地形图测绘存在着本质上的区别。

笔者在此结合个人工作经验，简单分析了影响全野外大比例尺地形图数字化测绘质量的相关因素，并提出相应控制措施，来使数字化测绘标准化。

标签：采集数据数字化测绘质量控制标准化1前言常规的大比例尺地形图测绘，已形成了一系列较为成熟且标准化的质量控制和检查验收体系，对其成图质量起到了积极的保障作用。

近年来伴随着科技的飞速发展，随之兴起了一种崭新的测绘手段——大比例尺地形图数字化测绘。

其主要包含三类：分别是全野外数字化测绘、航测解析以及已有图纸数字化。

大比例地形图数字化测绘已发展得日渐完善，被广泛应用于测绘当中。

本文重点讨论全野外大比例尺地形图测绘的质量控制与检查验收。

笔者提出相应的个人观点，期望能为全野外数字化测绘的流程及数据采集标准化贡献一份自己的力量。

2大比例尺地形图中全野外数字化测绘质量的控制因素（1）大比例尺地形图中全野外数字化测绘的主要技术手段和设备大比例尺地形图中全野外数字化测绘采用的是全野外数据采集数字化测图，常用的有以下两种有：①全站仪与电子手簿配合在现场完成草图的绘制。

现场采集完成地物、地形的野外数据，室内数字化成图软件与草图对照进行编辑绘图。

检查修改之后形成数字地形图。

②全站仪与笔记本（或PDA掌上电脑）配合，在现场实时将实地观测数据转换成图形，编辑处理后，简单修改室内，并整饰和审查图面。

这种方法的优点是避免因野外草图记录与内业编辑分离而导致的差错，同时可以减小成本，优化质量，是未来数字地形图测绘的主要发展方向。

（2）由于大比例尺地形图中全野外数字化测绘工作本身的复杂性，导致其产生的误差的可能性较大。

因此要想得到高质量的成图，就必须对数据采集的流程进行规范化、标准化处理。

数字测图的主要流程包含：野外数据采集、数据传输、数据处理以及编辑绘制地形图。

大比例尺地形图航测内业采集方法探讨发布时间：2021-06-28T15:03:45.053Z 来源：《工程管理前沿》2021年第6期作者：许敏[导读] 城市建筑物快速迭代、道路不断增加许敏山东正元航空遥感技术有限公司 250101摘要：城市建筑物快速迭代、道路不断增加、植被覆盖面积以及水文条件的快速变化都在改变着地形地貌，而准确测绘地形地貌对国土资源规划、城市建设等工作具有非常重要的作用，大比例尺地形图航测方式在这一工作中应用较为广泛，航测质量的高低在于内业采集。

本文主要探讨大比例尺地形图航测成图方法，介绍了采集不同地形要素的要求及方法。

关键词：大比例尺；地形图航测；内业采集；方法引言：内业采集的方法直接决定了大比例尺地形图航测的效果，在开展内业采集时要重视立体模型、测图范围、地面道路、水文水系、居民地等各种关键信息。

每一项内容的采集和绘制方法都存在一定的差异，研究其内业采集方法具有重要的工程实践意义。

1 采集总体要求航测过程中产生的摄影结果是地形图采集的主要依据，内业作业人员在拿到这些影像之后，采取各种规范允许的方法来判读地形要素，并且将其绘制下来，例如，可采用立体观察的方法来加以研判。

有些时候各种不同的地形要素会拥挤在同一个区域内，对要素的绘制带来一定的难度，但是要始终把握一点，在信息采集阶段按照影像上的实际情况来处理，不要私自移动要素的位置，后期在编辑时才去考虑这一问题。

有时候室内处理的结果会存在一定的偏差，此时还应通过实地复核的方式来发现并调整相关问题[1]。

2 采集操作方法2.1 确定立体模型及其测图范围立体模型在建立之初就必须控制好某些关键因素，加密点的精度和像对的精度等都是重要的控制因素，做好这些基础工作可避免立体模型恢复的问题，否则就会导致返工重测。

测图范围的确认依据通常为加密点，但是也会出现一些难题，例如，规范要求模型和模型之间要达到6片重叠，然而实际情况是这一目标不一定能实现，有时候只有5片，甚至更少。

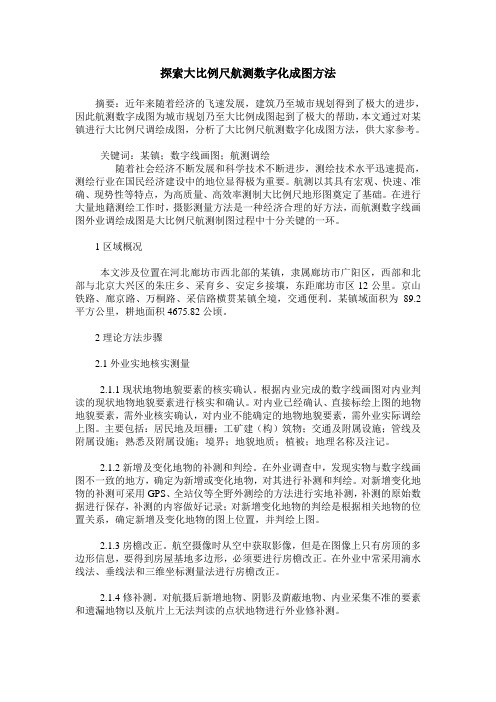

探索大比例尺航测数字化成图方法摘要：近年来随着经济的飞速发展，建筑乃至城市规划得到了极大的进步，因此航测数字成图为城市规划乃至大比例成图起到了极大的帮助，本文通过对某镇进行大比例尺调绘成图，分析了大比例尺航测数字化成图方法，供大家参考。

关键词：某镇；数字线画图；航测调绘随着社会经济不断发展和科学技术不断进步，测绘技术水平迅速提高，测绘行业在国民经济建设中的地位显得极为重要。

航测以其具有宏观、快速、准确、现势性等特点，为高质量、高效率测制大比例尺地形图奠定了基础。

在进行大量地籍测绘工作时，摄影测量方法是一种经济合理的好方法，而航测数字线画图外业调绘成图是大比例尺航测制图过程中十分关键的一环。

1区域概况本文涉及位置在河北廊坊市西北部的某镇，隶属廊坊市广阳区，西部和北部与北京大兴区的朱庄乡、采育乡、安定乡接壤，东距廊坊市区12公里。

京山铁路、廊京路、万桐路、采信路横贯某镇全境，交通便利。

某镇域面积为89.2平方公里，耕地面积4675.82公顷。

2理论方法步骤2.1外业实地核实测量2.1.1现状地物地貌要素的核实确认。

根据内业完成的数字线画图对内业判读的现状地物地貌要素进行核实和确认。

对内业已经确认、直接标绘上图的地物地貌要素，需外业核实确认，对内业不能确定的地物地貌要素，需外业实际调绘上图。

主要包括：居民地及垣栅；工矿建（构）筑物；交通及附属设施；管线及附属设施；熟悉及附属设施；境界；地貌地质；植被；地理名称及注记。

2.1.2新增及变化地物的补测和判绘。

在外业调查中，发现实物与数字线画图不一致的地方，确定为新增或变化地物，对其进行补测和判绘。

对新增变化地物的补测可采用GPS、全站仪等全野外测绘的方法进行实地补测，补测的原始数据进行保存，补测的内容做好记录；对新增变化地物的判绘是根据相关地物的位置关系，确定新增及变化地物的图上位置，并判绘上图。

2.1.3房檐改正。

航空摄像时从空中获取影像，但是在图像上只有房顶的多边形信息，要得到房屋基地多边形，必须要进行房檐改正。

大比例尺地形图采集方法探讨摘要：1：500、1：1000、1：2000大比例尺基础数字地形图是城市规划、建设与管理、地籍管理、工业与民用建筑设计以及施工中的主要依据，是建设和维护基础地理数据库、编制各种专题地图的基础数据。

随着城市的不断建设发展对数字大比例尺地形图的需求越来越多，大比例尺航测法成图已成为测绘行业的主导力量。

关键词：大比例尺地形图地形要素采集引言：随着我国社会经济的快速发展，地表要素和形态也发生了巨大的变化，如何高效的获得现势性强、精度高的大比例尺地形图数据，是目前测绘行业的关键所在。

探讨大比例尺地形图成图方法，详细介绍了怎样采集不同地形要素以及采集技巧和注意事项。

1常见的内业采集高程标记点的方法内业采集高程注记点替代全野外测绘方法，是提高航摄成图效率的重要途径。

目前，常用的内业采集高程注记点的主要方法有：①激光点云技术采集高程注记点：使用激光扫描系统进行数据采集，采用数据处理软件对采集数据进行解析、筛选、提取，最终获得高程特征点；②倾斜三维模型采集高程注记点：采用倾斜摄影的方式来获取测区影像，内业利用低空航摄影像数据来进行空三加密处理并生产出满足相应精度要求的实景三维模型，再利用该实景三维模型进行高程注记点采集；③全数字摄影测量方法采集高程注记点：内业在数字摄影测量集群处理系统下进行空三加密，然后利用数据处理软件恢复模型，完成相对定向与绝对定向，接着进行立体采集高程点。

其中，全数字摄影测量方法是采集高程注记点高效率、低成本的实用方法，但成果精度难以达到大比例尺地形图测量规范的精度要求。

2采集的具体方法和要求2.1立体模型恢复在立体测图之前要对每个像对进行定向检查，检查定向精度和控制点、加密点的点位精度，确保各项指标符合要求，方可进行后续工作，避免由于立体模型恢复的问题而返工。

2.2模型测图范围的确定一般是根据加密点来确定立体模型的测图范围，但由于本应存在6片重叠的由于各种因素只有5片或4片重叠，造成模型与模型之间的连接空隙。

浅谈大比例尺地形图航测成图的测量方法航空技术的快速发展给空间测量技术也带来了新的变化，航空测量成图技术就是在航空技术的基础延伸出来的新型空间地理信息测量技术，尤其对于城市地理信息采集测量工作而言，使用航空测量成图技术能够有效的满足对城市整体与局部空间地理信息的精确测量，能够与有效的提升城市发展过程中地理信息测量采集工作的效率和质量。

事实上，航空测量成图技术不仅仅是满足了城市发展过程中更加优秀的测量技术的一种需要，也是将现代计算机技术更加深入的应用到人们生活和工作中的具体体现，是当代测量史上一个重要的创举。

但是值得注意的是，在使用航空测量成图作为大比例尺地形图测量技术的手段时，其测量结果的精度仍然有待进一步的提升，在航空测量成图的过程中仍然有许多细节需要注意，才能有效的保证航空测量成图技术功能质量的有效提高。

1、大比例尺地形图航空测量成图测量技术的主要内容航空测量成图技术是在航空飞行的过程中通过专业的航空摄像仪器对地面的地形地貌采取连续的拍摄以及取象工作，同时有效的结合地面控制点的地面测量和调控工作，采用现代计算机技术中的立体测绘等相关技术综合完成对下方地形地理信息的图像绘制工作。

在应用航空测量成图技术的过程中，测图的方法包括综合法、全能法以及分工法等多种方法，而航空测量成图工作又会根据工作业务的不同分为内业和外业两个工种，因此航空测量成图技术实际上是一种颇为复杂，要求技术较高的测量成图技术。

当前航空测量成图广泛的应用与军事、空间地理、航空、文化等诸多方面。

大比例尺地形图，是指在测量绘图的过程中根据相关单位的要求确定的地形图的比例，一般来说针对越小的地形进行测量绘图工作，绘图过程中的比例就会越小，而且精度要求也就越高，反之针对越大的地形进行测量绘图工作时，绘图过程中的比例就会越大，精度要求也会稍微降低，但在针对地形较大的局部地形进行测量工作时，同样要求其需要拥有较高的精度，当前大比例尺地形图的测量成图工作中，航空测量成图技术已经凭借其测量流程较为简单、能够适应较大的绘图比例、拥有较高的大比例尺地形图精度等诸多优点成为大比例尺地形图测量成图技术的主流手段。

简析航测1：2000数字化采集一、引言数据采集是数字化航测成图过程中最基础的部分，它是一幅图的骨架，直接影响到后期数据编辑的工作量及整幅图的总体质量，因此，数据采集是数字化航测成图的关键，是整个成图作业流程中重要的环节.在航测成图过程中一定要严把采集质量关，为后期工作打好基础。

二、主要地物采集方法1、居民地采集居民地是大比例尺地形图上的主要地物要素，居民地要求采集最外围，采集遵循从主到次，从高到低的采集原则，正交的房子必须正交方式采集。

2、交通的采集道路有明显的路边线时采集沿着边线进行采集；道路无明显路边线，采集边线时要求平行等宽，应连贯表示，拐弯圆滑，三叉处要求分开表示，路路相通，并且注意图面美观；对高速公路要注意其中间配套设施如隔离带、栅栏、排水沟、绿化带，铁丝网等的表示；注意道路附属建筑物，如：桥梁、涵洞、路堤等的表示。

3、水系的采集河流的水涯线按摄影时影像的边线绘出，注意岸边的陡坎或斜坡；对于山上流下来的自然形成的用河流表示，单线河流从上游向下游进行采集；对于池塘、湖泊、水库按常水位进行采集并且要锁定高程，线形要求圆滑；双线沟渠采集时要求等宽、拐弯光滑。

4、地貌的采集主要是陡坎、斜坡和高程点的采集，陡坎与斜坡区分在于其坡度，坡度大于70度为陡坎，小于70度为斜坡；采集高程点时，为保证图面的协调性，要用到辅助格网，但此不是一成不变的，有的高程要稍微挪动。

特征点点位应选在山顶、鞍部、山脊、山脚、谷底、谷口、凹地、台地、坎上、坎下、坡顶上、坡底、各种倾斜变换点、河川湖塘岸边、水涯线上，各种道路交叉、各种独立地物中心；建筑区应选在道路中心线、街道交叉中心、建筑物基角地面、检修井中心、桥面、广场、较大庭院内或空地上。

5、管线的采集对于管线，在立体采集时主要就是电杆、消火栓、电线塔；电杆采集位置是电杆与其阴影的交叉处，电杆是极易遗漏采集的，电杆一般是成排和等距的，为了避免漏测作业应该以排为单位进行；电线塔采集其四个角点。

大比例尺地形图测绘方法简介示例：控制测量工作结束后，可根据图根控制点测定地物、地貌特征点的平面位置和高程，并按规定的比例尺和符号缩绘成地形图。

测绘地形图的方法有数字测图法、经纬仪法、光电测距仪测绘法、小平板仪与经纬仪联合测绘法和摄影测量方法。

如：经纬仪配合平板仪法实施方法为：将平板仪安置在测站上，确定测站到碎部点的方向，经纬仪安置在测站旁边，以测定经纬仪至碎部点的距离和碎部点的高差。

最后用方向与距离交会的方法写出碎部点在图上的位置，并注记高程。

在测绘地形图时，对地物测绘的质量主要取决于是否正确合理地选择地物特征点，如房角、道路边线的转折点、河岸线的转折点、电杆的中心点等。

主要特征点应独立测定，一些次要特征点可采用量距、交会、推平行线等几何作图方法绘出。

随测随连，实地对照。

测出地貌特征点后，即开始勾绘等高线。

首先用铅笔轻描山脊线、山谷线等地性线。

如：全站仪数字化测图介绍：全站型电子速测仪（简称全站仪）主要由电子经纬仪、光电测距仪和微处理机组成，可在一个测站上同时测角和测距，并能自动计算出待定点的坐标和高程。

可通过传输接口把野外采集的数据终端与计算机、绘图仪连接起来，配以数据处理软件，可实现测图的自动化。

全站仪数字化测图方法：⑴信息编码进行数字化测图时，必须对所测碎部点和其他地形信息进行编码。

编码按照GB14804《1:500、1:1000、1:2000地形图要素分类与代码》进行地形信息编码由4部分组成：大类码、小类码、一级代码、二级代码，分别用1位十进制数字顺序排列⑵野外数据采集要记录测站参数，又要记录距离、水平角和竖直角，同时还要记录编码、点号、连接点和连接线型四种信息⑶数据处理将野外实测数据输入计算机，计算机用程序对控制点进行平差处理，求出测站点坐标x、y、H，再计算出各碎部点坐标xi、yi、Hi。

再将其按编码分类和整理，形成地形编码对应的数据文件。

⑷绘图首先建立一个与地形编码相应的《地形图图式》符号为，供绘图使用。
