爆米花机温控器检验标准

温控器检验报告1. 引言本报告旨在对温控器的性能进行全面的检验和评估。

温控器是一种重要的电子设备，用于控制和调节温度，广泛应用于家用电器、工业设备等领域。

本次检验旨在验证温控器是否符合指定的技术标准和性能要求。

2. 检验目的本次检验的目的是评估温控器的以下性能指标：1.温度控制精度2.温度稳定性3.温度控制范围4.温度传感器的准确性和灵敏度5.温控器的响应速度6.用户界面和操作便捷性3. 检验方法为了评估温控器的性能，我们采用了以下检验方法：1.设置温控器在不同的工作模式下，并记录温度控制精度和稳定性。

2.通过与标准温度计对比，评估温控器的温度传感器的准确性和灵敏度。

3.在不同的温度设置下，测试温控器的响应速度。

4.分析温控器的用户界面和操作便捷性。

4. 检验结果4.1 温度控制精度我们将温控器设置在不同的温度范围内，并记录实际温度与设定温度之间的差异。

通过统计数据分析，我们得出以下结论：温控器设定温度（℃）实际温度（℃）误差（℃）20 20.3 0.340 39.8 -0.260 61.2 1.2综合以上数据，我们认为该温控器的温度控制精度在可接受的范围内。

4.2 温度稳定性我们将温控器设定在一个目标温度下，并记录温度的变化情况。

经过长时间观察和数据分析，我们发现温控器能够保持在±0.5℃的范围内，表明其具有良好的温度稳定性。

4.3 温度控制范围经过检验，温控器的温度控制范围为-10℃至110℃，能够满足大多数应用场景的需求。

4.4 温度传感器的准确性和灵敏度我们将温控器的温度传感器与标准温度计进行比较，在不同温度范围内进行多次测量。

通过数据分析，我们发现温控器的温度传感器具有高度的准确性和灵敏度，能够准确地反映环境温度变化。

4.5 温控器的响应速度我们将温控器的温度设置为从室温到目标温度的过程，并记录温度的变化速度。

通过数据分析，我们得出结论：该温控器的响应速度较快，可以在较短的时间内达到设定温度。

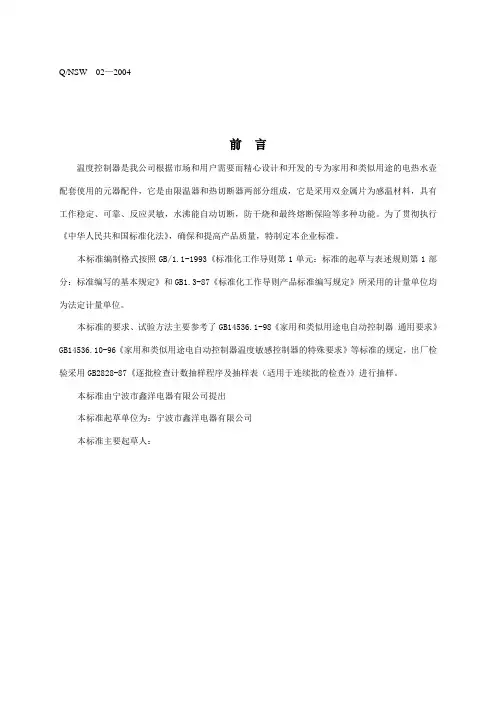

Q/NSW 02—2004前言温度控制器是我公司根据市场和用户需要而精心设计和开发的专为家用和类似用途的电热水壶配套使用的元器配件，它是由限温器和热切断器两部分组成，它是采用双金属片为感温材料，具有工作稳定、可靠、反应灵敏，水沸能自动切断，防干烧和最终熔断保险等多种功能。

为了贯彻执行《中华人民共和国标准化法》，确保和提高产品质量，特制定本企业标准。

本标准编制格式按照GB/1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》和GB1.3-87《标准化工作导则产品标准编写规定》所采用的计量单位均为法定计量单位。

本标准的要求、试验方法主要参考了GB14536.1-98《家用和类似用途电自动控制器通用要求》GB14536.10-96《家用和类似用途电自动控制器温度敏感控制器的特殊要求》等标准的规定，出厂检验采用GB2828-87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》进行抽样。

本标准由宁波市鑫洋电器有限公司提出本标准起草单位为：宁波市鑫洋电器有限公司本标准主要起草人：宁波市鑫洋电器有限公司企业标准Q/NXY02—2004JXB温度控制器1范围本标准规定了温度控制器的要求、试验方法、检验规则、标志及包装、运输、储存。

本标准适用于本企业电热水壶使用的温控开关、热断路器、无绳连接器。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨,使用下列标准最新版本的可能性。

GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB14536.1-1998 家用和类似用途电自动控制器通用要求GB14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求3要求3.1产品的基本参数，额定交流电压230V，电流10A，频率50/60Hz。

3.2外观要求：3.2.1绝缘体不得有裂纹，凹陷，飞边等缺陷。

龙佳微电机实业有限公司温控器检验规范（通用）产品名称通用零部件名称温控器工序名称来料零部件编号图示版次 A生效日期2013-04-16页次 1 / 2 文件编号LK J-003 A -7-11 NO. 检测项目检测要求检测方法/检测装备抽样方案判定水平检测记录备注要求A 型号规格核对标准目测II 0.15 √B 印字字唛（内容）核对工程标准文件目测II 1.5 √C 包装及外观要求绝缘体无裂纹凹陷飞边金属无镀层起皮锈斑目测II 6.5D 尺寸引脚线径、长度卡尺II 6.5E 额定断开温度断开温度在规格范围恒温烤箱每分钟以0.5-1度率升温，检测电流小于100mA以下II 0.15 √见断开复复位参照表F 实测动作温度检测实际断开温度点II 0.15 √E 基本导通100 %导通万用表调到二极管档两针接引脚两端II 0.15 √G 复位温度复位连接温度范围恒温烤箱II 0.15 √H 耐压无闪烁或击穿1500V/0.5Ma/1M II 0.15 √编制审核标记处数更改单号签名日期批准龙佳微电机实业有限公司温控器检验规范断开复位温度表产品名称通用零部件名称温控器工序名称来料零部件编号图示版次 A生效日期2013-04-16页次 2 / 2 文件编号LK J-003 B -7-11 NO.标称动作温度(℃)断开温度(℃)复位温度(℃)备注A 7575±553±14B 8080±555±15C 8585±560±15D 9090±565±15E 9595±570±15F 100100±570±15E 105105±575±15G 110110±575±15H 115115±580±15I 120120±585±15J 125125±585±15K 印字规格（内容）核对工程标准编制审核标记处数更改单号签名日期批准。

编制部门编制日期ABC 13C一致性检查《元器件清单》√S-31绝缘耐压耐压测试仪√S-32★爬电距离和电气间隙卡尺√1次/年01★外壳材料/触点报告√1次/年1尺寸卡尺√S-31.01★端子与封盖铆接力推拉力计√1次/年12★单件跌落实操√1次/年13插拔力推拉力计√S-31插片端子应无损坏及影响使用的弯曲，且绝缘物无破坏；不会导致功能性的问题。

使端子承受轴向力10Kg、径向力4Kg、 封盖能承受径向力10Kg，10S，试验后。

无妨碍温控器正常工作的损伤，工作温度偏差：100℃以下为±3℃，100℃以上为（标称值±3%）℃；泄漏电流≤0.5mA，绝缘电阻10M Ω以上，接触电阻小于100m Ω。

将试样从1000mm高处自由下落在水泥地板上， 上下左右前后6面各1次后。

见附表拉力计测量xxxx电器有限公司-测试中心二、安规检查№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL一、关键元器件一致性检查对照《关键元器件清单》、配件承认样品，检查一致性对照《元器件清单》2000Vac/50Hz/60S,漏电流≤0.5mA且不出现击穿和闪络现象。

用500VDC测量绝缘，非带电部件与带电部件之间绝缘电阻应大于100M Ω。

连接在一起的全部带电零件与铝壳之间触点固定片与上下金属固定板间瓷柱的厚度≥4mm；触点间隙≥0.15 mm。

卡尺测量三、材质检查厂家提供材质证明材料（含签字、盖章）厂家每年度提供一次材质证明四、尺寸检查符合图纸规格要求卡尺测量五、机械强度编制部门编制日期ABC xxxx电器有限公司-测试中心№检查项目判定基准检查方法检查工具缺陷分类抽样水平AQL1★接触电阻低电阻测试仪√1次/年1.02★温度特性恒温油槽√1次/年 1.01适配实操√S-31.01外观目测√II 1.52标示目测√II 1.0应有相认证（CQC、UL、VDE等认证）、产品型号、温度标识、额定电压电流和厂家标识。

標題：跳掣測試標準
1測試項目:
1.1跳掣的動作溫度測試.
注: 有關跳掣的動作溫度在日本規格中的英文名稱為Functioning Temperature,而在UL、CSA 或VDE中,其英文名稱為Opening Temperature.
2測試方法:
2.1跳掣的動作溫度測試步驟:
2.1.1按下圖依次接好線,並將跳掣完全浸沒在32#機油中,記錄下電阻值,然后放入烘箱
加熱,烘箱溫度設置比跳掣動作溫度低10℃左右;當跳掣溫度達到設定之爐溫后,慢
慢調節爐溫,使跳掣溫度約以每分鐘1℃的速度上升.
2.1.2當電阻表顯示跳掣已斷開,溫度表上顯示的溫度為跳掣的動作溫度.
○1溫度表
○2熱偶線
○3跳掣
○432#機油
○5容器
○6烘箱
○7電阻表(數字式)
3合格標準:
3.1跳掣的動作溫度不超過圖紙上要求的範圍;
3.2跳掣的電阻不允許超過50mΩ;
3.3在2.1.1及2.1.3中所測得的電阻值差不能超過4 mΩ.。

温控设备校验规程
温控设备校验规程
1目的
确保温控设备符合相关技术参数，设定温度与实际温度相符。

2范围
适用于新购置、使用中以及检修后的温控设备的校准。

包括生化培养箱、恒温水浴锅、恒温摇床培养箱、干热灭菌箱等。

校准用设备
校准好的温度计
3校准方法
3.1按温控设备的技术参数要求设定温度上下限，显示达到设定的温度后，放入校准好的温度计，记录实际温度。

3.2记录实际温度与显示温度的差值，计算是否符合设备的技术参数要求。

3.3与设备的技术参数要求不符合者，请生产厂技术人员进行检修。

4.校验周期
一年。

5.参考文件
JJF 1071国家计量校准规范编写规则
JJF 1001 通用计量术语及定义
GBT/T 8170 数值修约规则与极限数值的表示和判定
6.记录表格
《测试设备校验记录表》。

温控器温度国标要求
温控器是一种用于控制室内温度的设备，它的作用是根据预设的温度要求，通过调节供暖或制冷设备的运行来保持室内温度在一个舒适的范围内。

温度国标要求是指对于不同的场所和用途，对室内温度的要求进行规范化和统一化。

温控器需要能够精确地感知到室内温度，并能够将这一信息准确地传达给控制系统。

因此，温控器的温度传感器需要具备高精度和稳定性，能够在各种环境条件下准确地测量室内温度。

温控器还需要拥有一套可靠的控制算法，以便根据测量到的室内温度和预设的温度要求来调节供暖或制冷设备的运行。

这个算法需要考虑到室内外的温差、人员活动、季节变化等因素，以确保室内温度始终保持在人们感到舒适的范围内。

温控器还应该具备一定的智能化功能，以提高其自动化程度和便利性。

比如，温控器可以根据预设的时间表来自动调整室内温度，使得人们在不同时间段内能够享受到适宜的温度。

同时，温控器还可以与其他智能设备连接，实现更加智能化的控制，比如通过手机App远程控制温度，或者与智能家居系统进行联动，实现更加舒适和节能的室内环境。

温控器作为室内温度控制的核心设备，其温度国标要求的制定是为了保障人们的生活和工作环境的舒适性和健康性。

通过合理的温度
控制，不仅可以提高人们的生活质量，还可以节约能源，减少对环境的影响。

温控器的温度国标要求是为了保证室内温度控制的准确性、稳定性和智能化程度。

它对温控器的温度传感器、控制算法和智能化功能等方面提出了严格的要求，以保障人们的舒适性和健康性。

只有满足这些要求，温控器才能在不同的场所和用途中发挥出最佳的效果，为人们创造一个舒适和健康的室内环境。
