可调温控器检验作业指导书

1 概述此标准是指仪器配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统，接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

利用热工仪表校验仪并依据JJG614-1994《数字温度指示调节仪》检定规程进行检定、校准。

2 主要技术指标3 使用环境条件环境温度：（20±5）℃相对湿度：（45～75）%RH4 使用操作程序4.1 通用技术要求的检查4.1.1外观仪表的外形机构应完好。

仪表的名称、型号、规格、测量范围、分度号、制造厂名或商标、出厂编号、制造年月等应有明确标记。

仪表外露部分不应松动、破损；数字指示面板不应有影响读数的缺陷仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象；小数点和极性、过载的状态显示应正确。

4.2检定方法根据线路图对检定仪表进行接线，标准器选择对应的信号输出量程，从下限开始增大输入信号（上行程时），找出各被检附近转换点的值，直至上限；然后减小输入信号（下行程时），找出各被检点附近转换点的值，直至下限，记录相关数据。

用同样的方法重复测量一次。

取二次测量中误差最大的作为该仪表的最大基本误差。

4.3操作过程中要及时记录检测数据。

4.4记录的检测数据要及时处理，按照相关的文件要求出具证书/报告或不合格通知书。

5 维护保养5.1 热工仪表校验仪校准装置有专人负责使用和维护，每月定期填写保养记录。

5.2 热工仪表校验仪校准装置平时应妥善保管，严禁碰撞5.3 热工仪表校验仪校准周期为1年。

6 期间核查6.1每一年进行一次期间核查，并作好核查记录。

6.2核查方法6.2.1引用JJG614-1994《数字温度指示调节仪》检定/校准方法和步骤。

6.2.2数据分析:将所测数据与上次同一被检数字温度表，同一校准装置的检测数据进行比较，以判定检定/校准装置的性能变化量。

6.2.3 如果测试的数据已不符合本装置的技术要求，应立刻停止使用检定/校准装置，送上级计量部部门检定，查明原因，记录备案。

温度变送器校验验作业指导书
编号：
1目的
根据《国家计量检定规程》J J G829—93，检验温度变送器的各项技术指标是否符合规程要求。

2适用范围
与热电偶、热电阻配合使用的各种温度变送器。

3工作程序
3.1送检单位填写委托检验单，写明送检仪表的名称、数量，送检人与接收人分别签字，然后做收发记录。

工程中用的仪表只做收发记录，不填写委托检验单。

3.2进行外观检查，参照图纸核对变送器的设计编号，型号，分度号等。

准备所用的工具及仪器设备。

3.3基本误差和回程误差的校验
3.3.1按照说明书接线。

预热。

3.3.2设定上限值和下限值。

3.3.3选择检定点。

3.3.4按输入信号增加（上行程）和减小（下行程）的方向，分别给变送器输入各被检点所对应的电量值，读取变送器的实际输出值。

上限值只检上行程，下限值只检下行程。

3.3.5按照公式计算基本误差和回程误差。

如有多次检定，取误差最大值作为基本误差，回程误差为上下行程输出平均值相减的绝对值。

3.4负载变化影响的测量
将负载调到最大和最小，读取上限输出和下限输出，算出差
值。

3.5电源变化影响的测量
将电源电压调整到规定的数值，读取上限输出和下限出，算出差值。

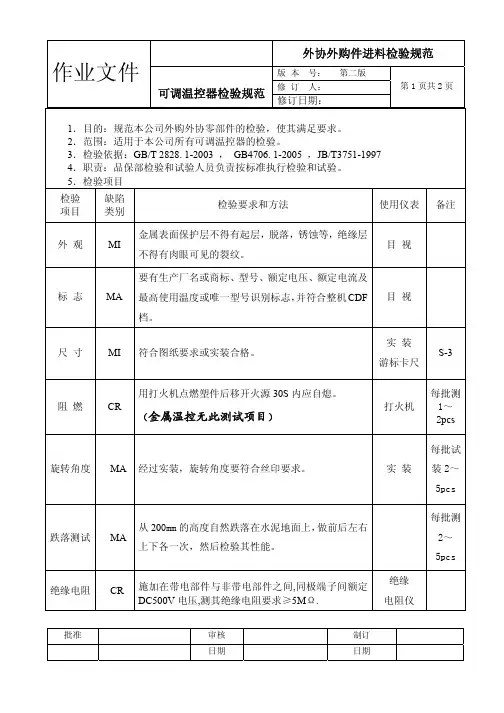

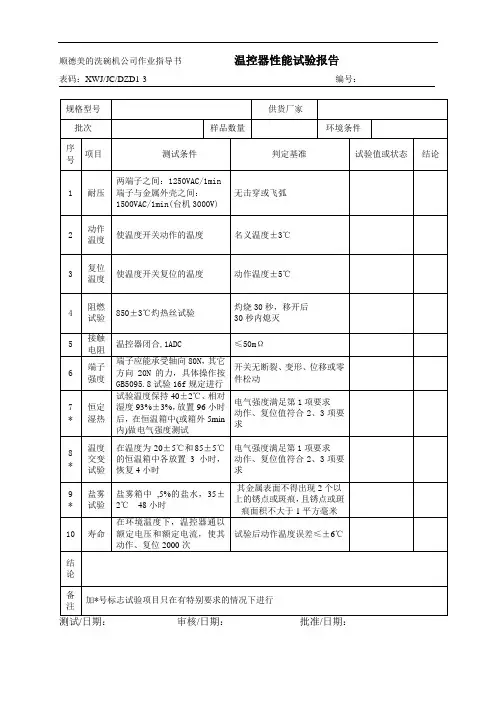

SFC-QA-001-08外协外购件进料检验规范版 本 号： 第二版 修 订 人：作业文件可调温控器检验规范修订日期：第1页共2页批准 审核 制订 日期日期日期1．目的：规范本公司外购外协零部件的检验，使其满足要求。

2．范围：适用于本公司所有可调温控器的检验。

3．检验依据：GB/T 2828.1-2003 ， GB4706.1-2005 ，JB/T3751-1997 4．职责：品保部检验和试验人员负责按标准执行检验和试验。

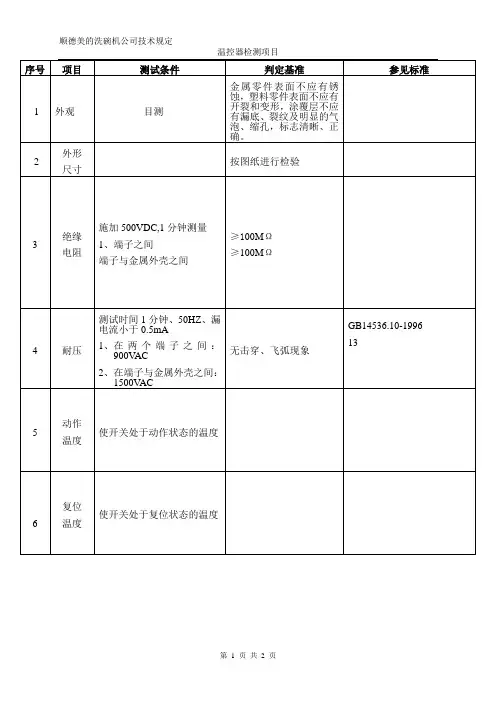

5．检验项目 检验 项目 缺陷 类别 检验要求和方法使用仪表备注外 观MI金属表面保护层不得有起层，脱落，锈蚀等，绝缘层不得有肉眼可见的裂纹。

目 视标 志MA要有生产厂名或商标、型号、额定电压、额定电流及最高使用温度或唯一型号识别标志，并符合整机CDF 档。

目 视尺 寸 MI 符合图纸要求或实装合格。

实 装 游标卡尺S-3阻 燃CR用打火机点燃塑件后移开火源30S 内应自熄。

（金属温控无此测试项目）打火机每批测1～2pcs 旋转角度 MA 经过实装，旋转角度要符合丝印要求。

实 装 每批试装2～5pcs 跌落测试 MA从200mm 的高度自然跌落在水泥地面上，做前后左右上下各一次，然后检验其性能。

每批测2～5pcs绝缘电阻 CR施加在带电部件与非带电部件之间,同极端子间额定DC500V 电压,测其绝缘电阻要求≥5M Ω.绝缘 电阻仪SFC-QA-001-08外协外购件进料检验规范版 本 号： 第二版 修 订 人：作业文件可调温控器检验规范修订日期：第2页共2页批准 审核 制订 日期日期日期检验 项目缺陷 类别检验要求和方法 使用仪表备注耐压测试 CR 带电端子与非带电部件之间： 工作电压 ≤130V 1200V / 1S工作电压130-250V 1800V / 1S同极端子（非连续触点）: 工作电压 ≤250V 720V/ 1S 耐压测试仪接触电阻 MA 温控器两载流端子之间的接触电阻≤20m Ω毫欧电阻测试仪动作温度偏差：将温控旋到最高动作点，按低于额定温度15℃设定恒温，在达到此温度后恒温三分钟，再以每分钟3℃的速度升温，测量触头断开的温度，其断开温度与额定温度之差应符合±5℃。

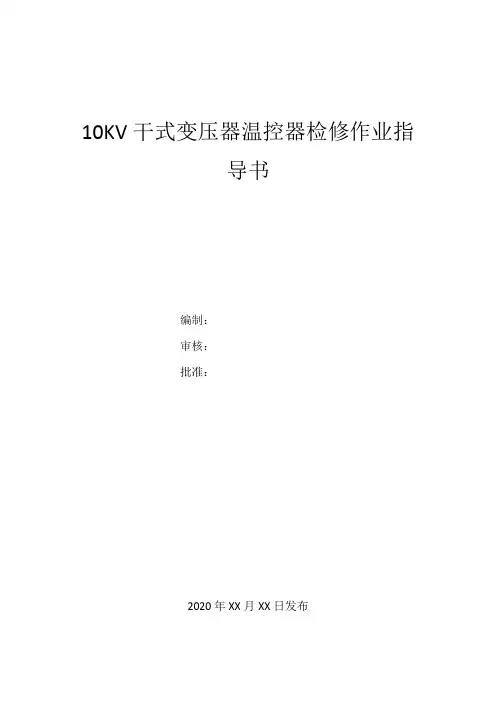

10KV干式变压器温控器检修作业指导书编制：审核：批准：2020年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述 (3)2. 设备组成及主要技术参数 (3)二、检修周期及内容 (4)1.检修周期 (4)2.检修内容 (4)三、检修准备 (4)1.人（作业人员资格及类别） (4)2.机（工器具） (5)3.料（备品备件） (5)4.法（文件） (5)5.环（安全措施） (6)四、检修方法 (6)五、验收标准 (6)1.日常维护验收标准 (6)2.检修验收标准 (7)六、试车验收标准 (7)七、维护保养事项 (7)八、常见故障处理 (8)一、设备描述1. 设备概述LD-BK10系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

2. 设备组成及主要技术参数2.1 D25传感电缆(三线制)D/E/F 型三路电缆连接示意图2.2设备组成Pt100传感器电缆线LCLBC相D25传感器插头B相A相LA2.3各部件主要技术参数二、检修周期及内容1.检修周期2.检修内容2.1小修2.2大修三、检修准备1.作业人员资格及类别2.工器具3.备品备件4.适用文件5.安全措施四、检修方法五、验收标准1.日常维护验收标准2.检修验收标准六、试车验收标准七、维护保养事项八、常见故障处理九、安全注意事项1、运行安全注意事项注：时间间隔单位为小时，设定范围0～150。

风机每次自动运行时间已由软件定为2分钟，用户无法修改。

例：设为0，则表示风机无定时启停功能；若设为24，则风机将每隔24小时自动启停一次，用户可根据实际情况设置间隔时间。

2、搬运安全注意事项十、附件1、验收报告单。

PAGE: 1 OF 12REVISIONNO.:1×15MW SEMIRARA COAL FIREDPOWER PLANT PROJECTCALIBRATION INSTRUCTIONSFORTEMPERATURE gaugeCBA0 FIRST ISSUEREV. DESIGNATION DATE WRITTEN DATE CHECKED DATE APPROVED DATEREVISION NO.: 0 PAGE: 1 OF 10 2014-2-23TITLE:温度表FILE NO.:SR-IC-COM-06PAGE: 2 OF 12REVISIONNO.:目录1.编制依据 (3)2.目的及适用范围 (3)3.工程进度及工程量 (3)4.资源配置 (3)5.检定程序和检定方法 (4)6.质量要求及控制标准 (9)7.安全、环境措施 (9)8.记录 (9)PAGE: 3 OF 12REVISIONNO.:1.编制依据1.1动圈式温度指示（指示位式调节）仪表检定规程（JJG186-97）。

1.2火电施工及验收技术规范(SDJ279-90)。

1.3火电施工质量检验及评定标准。

1.4电力建设施工工作规程、有关设计图纸及说明书。

2.目的及适用范围2.1目的: 本作业指导书编制的目的是为了规范调试人员的工作过程，减小人为误差。

2.2使用范围：适用范围涵盖各工程设计安装的所有动圈式温度指示（指示位式调节）仪表。

3.工程进度及工程量3.1工程进度根据工程决定其工程进度，用横道图表示。

3.2工程量主要参考图纸 F253S-K01074.资源配置4.1人员配置整个调试过程应配置有压力、差压及流量变送器检定资格的检定员2-4人。

4.2仪器仪表配置PAGE: 4 OF 12REVISIONNO.:序号设备名称量程、规格精度等级用途数量1 标准直流电压源235 0.05检定热电偶温度指示表用1台2 直流电阻箱ZX54 0.02检定热电阻温度指示表用1台3 外接电阻15Ω±0.1Ω检定热电偶温度指示表用1支4 外接电阻5Ω±0.2Ω检定热电阻温度指示表用3支5 角度表5º或10º测量倾斜误差各1支6 秒表分度值不大于0.1S 测量阻尼时间1支7 兆欧表3312100~500V测量绝缘电阻1台8 交流稳压电源220V 5KVA 被检仪表的供电电源1台5.检定程序和检定方法5.1技术要求5.1.1仪表标尺应注明型号、规格、测量范围、制造厂名、出厂编号、出厂日期、精度等级等主要技术指标。

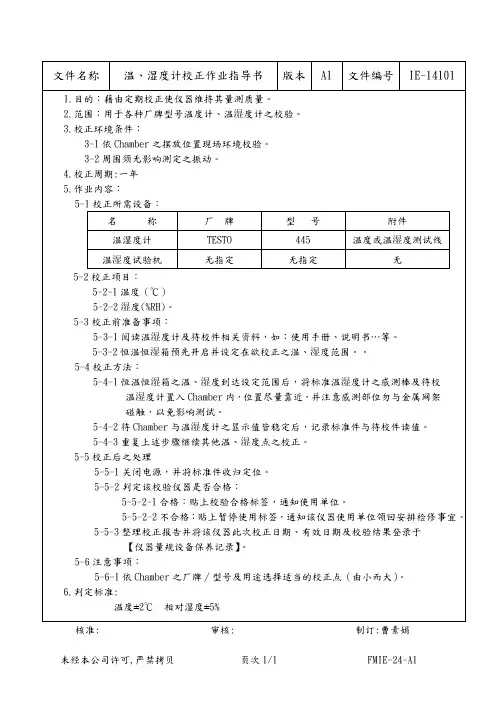

温控设备校验规程
温控设备校验规程
1目的
确保温控设备符合相关技术参数，设定温度与实际温度相符。

2范围
适用于新购置、使用中以及检修后的温控设备的校准。

包括生化培养箱、恒温水浴锅、恒温摇床培养箱、干热灭菌箱等。

校准用设备
校准好的温度计
3校准方法
3.1按温控设备的技术参数要求设定温度上下限，显示达到设定的温度后，放入校准好的温度计，记录实际温度。

3.2记录实际温度与显示温度的差值，计算是否符合设备的技术参数要求。

3.3与设备的技术参数要求不符合者，请生产厂技术人员进行检修。

4.校验周期
一年。

5.参考文件
JJF 1071国家计量校准规范编写规则
JJF 1001 通用计量术语及定义
GBT/T 8170 数值修约规则与极限数值的表示和判定
6.记录表格
《测试设备校验记录表》。

1.编制依据 (2)2.目的及适用范围 (3)3・工程概况及工程量 (3)4.资源配置 (3)5、 .......................................... 检定程序和检定方法3 5.1压力变送器技术要求 (3)5.2数字温度指示仪技术要求 (4)5.3热电偶仪技术要求 (5)5. 4物位仪技术要求 (5)5. 5流量计技术要求 (5)5.6PH计技术要求 (5)5・7电动执行器技术要求 (6)5・8气动执行器技术要求 (6)6.检定条件 (7)6.1压力变送器检定条件 (7)6.2数字温度仪检定条件 (7)6.3热电偶检定条件 (7)6.4物位仪检定条件 (8)6.5流量计检定条件 (8)6.6PH计检定条件 (8)6.7电动执行器检定条件 (9)6.8气动执行器检定条件 (9)7.检定项目和检定方法 (9)7.1压力变送器检定项目和检定方法 (9)7.2数字温度仪检定项目和检定方法 (10)7. 3热电偶检定项目和检定方法 (12)7. 5物位仪检定项目和检定方法 (13)7. 6流量计检定项目和检定方法 (14)7.7PH计检定项目和检定方法 (14)7・8电动执行器检定项目和检定方法 (15)7. 9气动执行器检定项目和检定方法 (16)8质量要求及控制标准 (16)9安全要求及注意事项 (16)1.编制依据1.1JJG882-94压力变送器检定规程。

1.2JJG617-89数字温度指示仪检定规程。

1.3 JJG351-84热电偶检定规程。

1.4火电施工及验收技术规范SDJ279-90.1.5火电施工质量检验及评定标准.2.目的及适用范围本作业指导书编制的目的是为了规范调试人员的工作过程，适用范围涵盖本工程两台机组设计安装的所有压力变送器、数字温度指示仪、热电偶、屯动执行器、气动执行器。

3.工程概况及工程量脱硫岛内烟气系统、FGD增压风机系统、气一气换热器系统、吸收塔循环及排出系统、吸收塔氧化及除雾器冲洗系统、氧化风机系统、石灰石卸料转运系统、石灰石制浆系统、石灰石储存和给料系统、石膏一级脱水系统、废水旋流系统、真空皮带脱水机系统、工艺水系统、压缩空气系统、事故浆液系统设计使用的所冇一次、二次仪表。

标准化作业指导书温度控制器现场校验作业指导书编制：审核：批准：标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003工作应具备的条件序号条件1 校验环境温度在20±5℃之间，相对湿度不大于75%。

危险点分析及防范措施序号作业活动危险点分析防范措施1 恢复接线接线错误逐一解开温度控制器上二次接线前做好标记。

2 温度控制器现场校验设备误输出逐一解开温度控制器上输出控制接线，并使用绝缘胶布包扎好。

3 温度控制器现场校验误发ON_CALL信号屏蔽相关ON_CALL信号标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003工作所需要的人员工种代码工种人员数量工种代码工种人员数量Z 自动化检修工 2备注：机械检修工——J；电气一次检修工——Y;电气二次检修工——E；自动化检修工——Z；水工机电检修工——D；电焊工——H；起重工——Q；试验工——S；架子工——G；临时工——L工作所需工具序号名称规格型号单位数量用途1 标准电阻箱台 1 现场加源用2 平口起把 1 拆接线用3 试验线套 1 试验接线用4 万用表块 1 测量用工作所需材料序号名称规格型号单位数量用途1 检定记录表张 1 记录校验数据用2 水性笔黑色支 1 工作书写记录用3 工作记录本本记录用4 PT100热电阻分度表份 1 标准参考用5 温度控制器（JM Concept AK3400P1）使用说明书份 1 参考用6 自动装置定值书分 1 参考用标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003图1 施工工序图标准化作业指导书温度控制器现场校验版次：1编号：DF-ZD-003施工工序步序作业项目具体作业步骤及技术要点操作方法图示危险点预控分析1确定工作内容按工作项目制定相应工作内容。

明确工作内容无误2安排工作负责人及工作班员1、工作负责人必须熟悉相关设备功能，明确安全措施。

工作班员精神状态必须良好。

热控仪表校验作业指导书一、编制依据1.1中泰化学阜康100万吨/年电石项目动力站工程初步设计及审查意见、顾客提出的书面要求。

1.2《火电施工质量检验及评定标准》（热工仪表及控制装置）DL/T 5210.4-2009；1.3《电力建设施工及验收技术规范》（热工自动化）；1.4《电力建设安全工作规程》第1部分：火力发电厂1.5 XXX管理体系文件（2008版）及管理作业文件汇编二、作业任务2.1 工程概况及作业范围本工程为中泰化学阜康100万吨/年电石项目的自备电厂，建设规模为新建4×150MW 超高温、超高压、燃煤热电联产供热机组，仪表与控制设计范围包括4×150MW机组的主、辅系统和设备，以及附属生产车间和公用系统的检测和控制。

本工程涉及的热工仪表主要有弹簧管式压力表、智能压力/差压变送器、压力/差压控制器、超声波液位计、铂热电阻、K型热电偶、流量计、双金属温度计及各类工业水质计量器具。

2.2 工程量三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织3.1.1 所有人员应经过培训，考试合格并经过三级安全教育，具有一定的施工经验。

3.1.2 参加各项单体调校的人员，应经过上级计量主管部门的考核取得所从事各项检定的合格证书。

能够及时做好各项记录正确填写试验报告。

3.1.3 班组长要具备组织协调能力，合理安排各调校项目的人力及施工进度，对本班的各项工作要全面熟悉。

3．2 效验仪器、仪表配备3．3 作业环境及应具备条件3.3.1 校验场所环境达到所需要的要求；3.3.2 校验台搭建完毕满足正常使用需要；3.3.3 标准仪表齐全达到仪表校验所要求的精度并具有检验证书，使用时在有效期范围内；3.3.4 工具材料完备，设备清册、校验记录本准备齐全；3.3.5 校验电源符号规定（有稳压电源装置）；3.3.6 开关定值单已下达；3.3.7 热工仪表及控制装置设备间作好防止破损、受潮、受冻、过热及灰尘侵污措施；3.3.8 所有调试人员必须熟悉校验程序和要求持证上岗，并接受技术、安全交底。

温升测试作业指导书1.目的准确测量灯具长时间点亮时的各点温度，对灯具的散热效果进行评估，规范测试程序。

2.范围适用于球泡灯和射灯的温升测试。

3.权责需由实验室实验员、工程师操作，或其它人员在实验室人员指导下操作。

4.测试仪器与设备直流可调电源，温升测试密闭箱，热电偶温度计，K型热电偶，温升胶水，剪钳，螺丝刀，标准灯珠和铝基板，计时器。

5.作业内容5.1 测试环境温升测试在密闭箱中进行，环境温度（室温）应在25±5℃温度范围内，在无风的条件下测量。

5.2 操作步骤5.2.1 信息确认（1）测试申请人，填写《温升测试申请表》中内容，必须包括样品编号，测试功率，灯珠类型等信息，套件最好要配齐灯罩和接头，提交给测试工程师。

（2）测试员根据《温升测试申请单》上的信息要求，选择灯珠、功率进行测试。

（3）测试员对样品进行拍照，包括灯具整体照片和内部灯珠照片，用于测试报告中。

5.2.2 测试点的选定（1）套件，安装标准铝基板和灯珠，接通直流电源，取5个测试点：焊脚T1、铝基板T2、外壁上T3、外壁中T4、外壁下T5，见示意图1，测试完成后须出具《温升测试报告》。

（2）成品灯，跟进需求接220V/110V交流电测量，取5个测试点：焊脚T1、铝基板T2、外壁上T3、外壁中T4、外壁下T5，见示意图1，测试完成后须出具《温升测试报告》。

5.2.3 热电偶的固定用温升胶将热电偶固定在目标位置：将热电偶的探头按在待测点，点上温升胶，点胶处喷催化剂。

待胶水固化后，扣上灯罩，固定灯具。

关闭密闭箱。

此步骤需保证热电偶他探头接触到被测点。

固定前应注意检查热电偶是否有断裂的，手捏探头，看温度计显示是否正常。

在点温升胶时应尽量少，用完后应将胶水瓶嘴处残留胶水挤出，防止胶水固化堵住瓶口，并尽快盖上瓶盖，防止空气和催化剂进入胶水瓶中。

5.2.4 电压与电流的调整（1）使用直流电源时，根据测试所需电功率P来调整电压U和电流I：P=UI，接通电源，灯被点亮，开启计时器。
