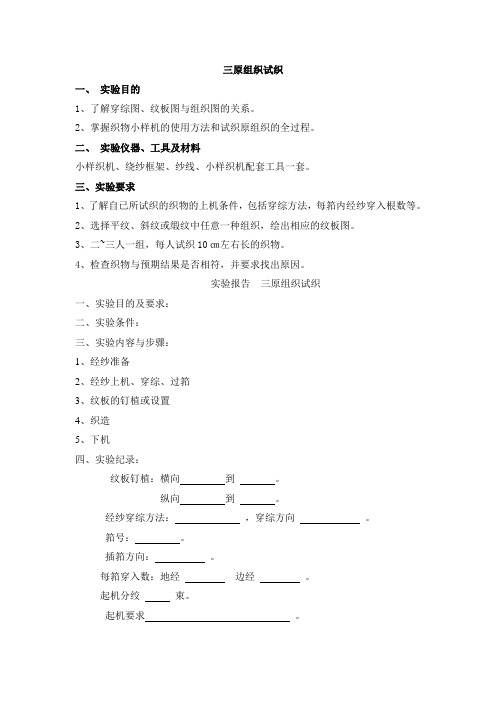

三原组织试织
一、实验目的
1、了解穿综图、纹板图与组织图的关系。

2、掌握织物小样机的使用方法和试织原组织的全过程。

二、实验仪器、工具及材料
小样织机、绕纱框架、纱线、小样织机配套工具一套。

三、实验要求
1、了解自已所试织的织物的上机条件，包括穿综方法，每筘内经纱穿入根数等。

2、选择平纹、斜纹或缎纹中任意一种组织，绘出相应的纹板图。

3、二~三人一组，每人试织10㎝左右长的织物。

4、检查织物与预期结果是否相符，并要求找出原因。

实验报告三原组织试织
一、实验目的及要求：
二、实验条件：
三、实验内容与步骤：
1、经纱准备
2、经纱上机、穿综、过筘
3、纹板的钉植或设置
4、织造
5、下机
四、实验纪录：
纹板钉植：横向到。

纵向到。

经纱穿综方法：，穿综方向。

筘号：。

插筘方向：。

每筘穿入数：地经边经。

起机分绞束。

起机要求。

学打织布结个。

五、实验作业：
1、取所织小样贴在下面
2、绘出完整的小样织物上机图。

六、实验思考题：
1、小样试织过程中，起机引经要注意哪几点？
2、钉植纹钉时要注意哪些问题？
3、在试织过程中遇到哪些问题？你是如何解决的？
进实验室前重点准备：
1、分组：2~3 人一组
2、画好所织组织的上机图并画出纹板的钉法示意图（左手车右龙头）及纹板的
块数，
分组情况班级：。
