织物结构—第二章 机织物三原组织

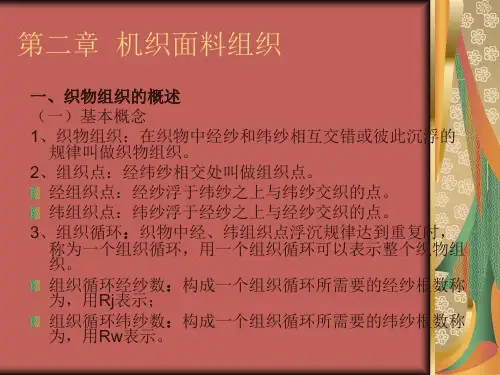

《织物结构与设计》习题第一章织物与织物组织的概念1、试分别说明织物、织物结构、织物组织的含义。

3、试分别说明组织点(浮点)、经组织点(经浮点)、纬组织点(纬浮点)的含义。

4、试说明组织循环(完全组织)、经纱循环数R j、纬纱循环数R w的含义。

5、试分别说明同面组织、经面组织、纬面组织、异面组织的含义。

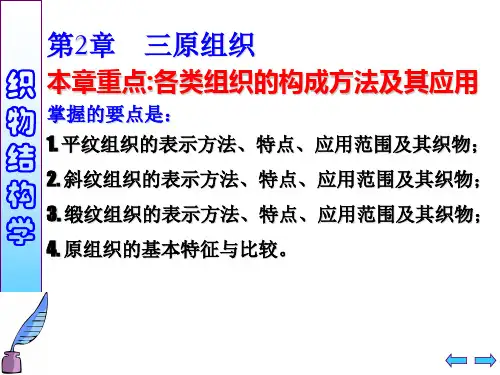

第二章机织物三原组织1、什么是飞数？什么是经向飞数S j、纬向飞数S w？2、什么是三原组织？构成三原组织的条件是什么？3、说明平纹组织的基本特征及主要应用织物。

4、平纹隐条、隐格织物是怎样形成条格的？5、机织泡泡纱织物一般采用什么组织？形成泡泡的原理是什么？6、如何区分平布和府绸织物？7、平纹组织常用什么穿综方法？为什么？8、举例说明几种特殊效应的平纹织物及形成原因。

9、原组织的斜纹组织织物主要有哪些品种?试写出它们的表达式。

10、简述织物的经、纬密对斜纹倾斜角度的影响。

11、举例说明如何选择斜纹组织的斜向，使斜纹织物清晰？12、构成原组织的缎纹组织的必要条件是什么？13、作出下列组织图及其反面组织图，并画出第一根经、纬纱的剖面图。

（1）1/4↗斜纹（2）3/1↖斜纹（3）7/2j （4）7/3w14、写出R＝8的三原缎纹组织表达式，并说明哪些互为正、反面？15、试设计五枚缎纹织物：（1）经面缎纹采用S捻股线作经纱；（2）纬面缎纹采用Z捻单纱作纬纱。

16、举例说明如何配置缎纹织物纱线的捻向，使缎纹织物光泽良好？17、试比较平纹、2/1斜纹、五枚缎纹的平均浮长。

在其它条件相同的条件下，说明它们的松紧程度。

18、用分式表示法写出下列织物的组织：府绸、细纺、平布、巴里纱、塔夫绸、单面卡其、横贡缎、直贡呢、派立司、乔其纱、单面华达呢、凡立丁。

为什么有些斜纹组织和缎纹组织的织物要用反织法？19、试比较三原组织的特性差异。

第三章织物上机图与织物分析1、试述上机图的构成及各组成部分的作用。

2、穿综的原则是什么？各穿综方法分别适用于什么织物？3、综框的作用是什么？什么叫复列式综框？为什么要采用复列式综框？4、钢筘的作用是什么？筘号的含义是什么？5、试作平纹组织的高支府绸织物的上机图，用综数分别为：(1)4片；(2)6片；(3)8片。

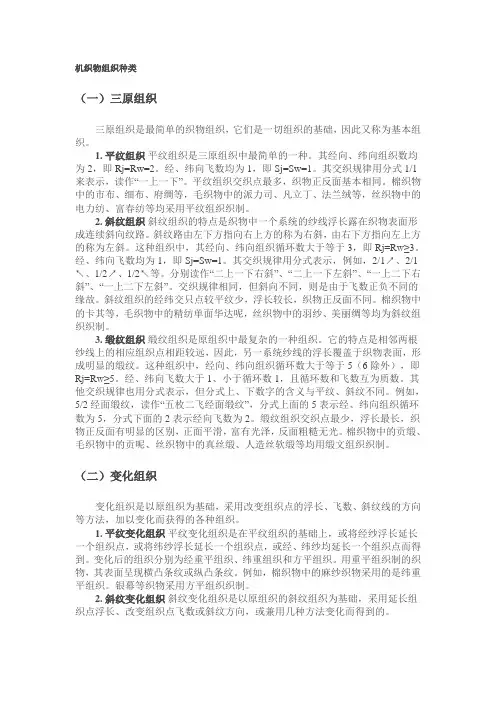

机织物组织种类（一）三原组织三原组织是最简单的织物组织，它们是一切组织的基础，因此又称为基本组织。

1. 平纹组织平纹组织是三原组织中最简单的一种。

其经向、纬向组织数均为2，即Rj=Rw=2。

经、纬向飞数均为1，即Sj=Sw=1。

其交织规律用分式1/1来表示，读作“一上一下”。

平纹组织交织点最多，织物正反面基本相同。

棉织物中的市布、细布、府绸等，毛织物中的派力司、凡立丁、法兰绒等，丝织物中的电力纺、富春纺等均采用平纹组织织制。

2. 斜纹组织斜纹组织的特点是织物中一个系统的纱线浮长露在织物表面形成连续斜向纹路。

斜纹路由左下方指向右上方的称为右斜，由右下方指向左上方的称为左斜。

这种组织中，其经向、纬向组织循环数大于等于3，即Rj=Rw≥3。

经、纬向飞数均为1，即Sj=Sw=1。

其交织规律用分式表示，例如，2/1↗、2/1↖、1/2↗、1/2↖等。

分别读作“二上一下右斜”、“二上一下左斜”、“一上二下右斜”、“一上二下左斜”。

交织规律相同，但斜向不同，则是由于飞数正负不同的缘故。

斜纹组织的经纬交只点较平纹少，浮长较长，织物正反面不同。

棉织物中的卡其等，毛织物中的精纺单面华达呢，丝织物中的羽纱、美丽绸等均为斜纹组织织制。

3. 缎纹组织缎纹组织是原组织中最复杂的一种组织。

它的特点是相邻两根纱线上的相应组织点相距较远，因此，另一系统纱线的浮长覆盖于织物表面，形成明显的缎纹。

这种组织中，经向、纬向组织循环数大于等于5（6除外），即Rj=Rw≥5。

经、纬向飞数大于1、小于循环数1，且循环数和飞数互为质数。

其他交织规律也用分式表示，但分式上、下数字的含义与平纹、斜纹不同。

例如，5/2经面缎纹，读作“五枚二飞经面缎纹”，分式上面的5表示经、纬向组织循环数为5，分式下面的2表示经向飞数为2。

缎纹组织交织点最少，浮长最长，织物正反面有明显的区别，正面平滑，富有光泽，反面粗糙无光。

棉织物中的贡缎、毛织物中的贡呢、丝织物中的真丝缎、人造丝软缎等均用缎文组织织制。

教学目标与要求：1、掌握织物组织的基本理论知识，包括织物组织的绘制、织物组织对织物风格的影响等。

2、能够应用织物组织知识，在织物设计中进行织物组织的设计。

3、根据织物组织，进行上机图的绘制（确定穿筘、穿综、纹板图）教学内容：第二章三原组织一、概述原组织是织物组织中较简单的组织，也是各种组织的基础。

原组织包括平纹组织、斜纹组织和缎纹组织三种。

通常称为三原组织。

原组织的特性同时具有以下条件的组织是原组织。

①组织循环经纱数等于组织循环纬纱数，R j = R w = R②在组织循环内，每根经纱（或纬纱）上只有一个经组织点（或纬组织点），其余的都是纬组织点（或经组织点）。

③原组织的飞数S是一个常数。

在原组织中平纹组织交织次数最多，织物手感最硬，缎纹组织交织次数最少，织物手感最软。

二、平纹组织及其织物1、平纹组织及其组织参数平纹组织：由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。

如图2-1所示：平纹组织的参数为：R j = R w = 2S j = S w =±1由图可以看出：平纹组织为同面组织。

平纹组织可用分式1/1来表示，分子表示组织循环内一根纱线上的经组织点数，分母表示组织循环内一根纱线上的纬组织点数。

分子与分母之和等于组织循环数R。

2、组织图的绘制（如图2-1（4）和（5）所示：绘组织图时，以左下角为起始点。

绘平纹组织时有单起平纹和双起平纹两种。

单起平纹：当平纹组织的起始点为经组织点时，称单起平纹。

双起平纹：当平纹组织的起始点为纬组织点时，称双起平纹。

当平纹组织与其他组织配合（尤其是纹织物钩边）时，要注意考虑起始点。

3、平纹织物上机图（参见图2-2）4、平纹织物的特点及其在织物中的应用1）特点：交织最频繁，屈曲最多，构紧密、质地坚牢、手感较硬。

平纹组织虽然简单，如果配以不同的原料、线密度、经纬密度、捻度、捻向、色彩等可获得各种不同风格的织物，因此平纹组织在织物中应用很广泛。

2）、特殊效应的平纹组织隐条隐格织物：捻向的配合凸条效应的平纹织物：不同纱支的配合。

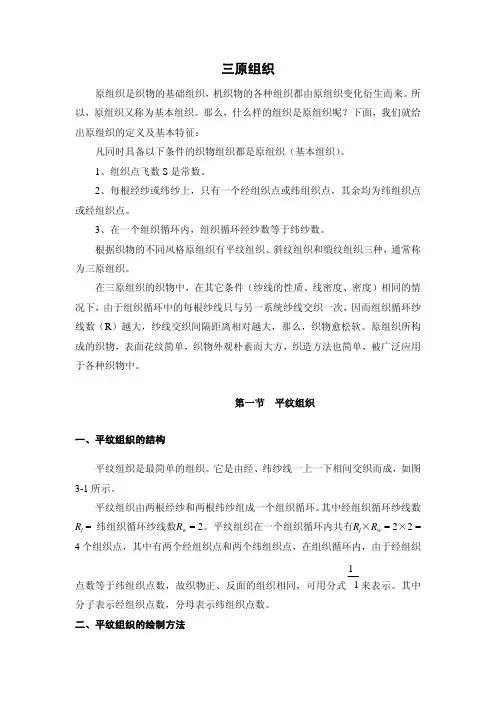

三原组织原组织是织物的基础组织，机织物的各种组织都由原组织变化衍生而来。

所以，原组织又称为基本组织。

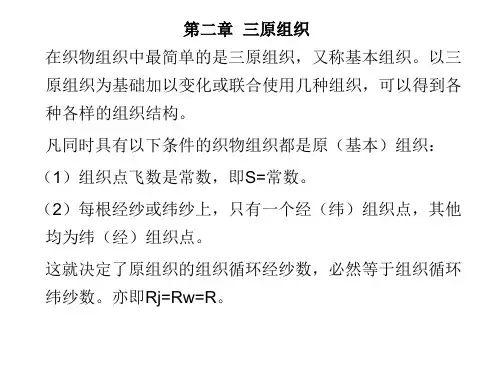

那么，什么样的组织是原组织呢？下面，我们就给出原组织的定义及基本特征：凡同时具备以下条件的织物组织都是原组织（基本组织）。

1、组织点飞数S 是常数。

2、每根经纱或纬纱上，只有一个经组织点或纬组织点，其余均为纬组织点或经组织点。

3、在一个组织循环内，组织循环经纱数等于纬纱数。

根据织物的不同风格原组织有平纹组织、斜纹组织和缎纹组织三种，通常称为三原组织。

在三原组织的织物中，在其它条件（纱线的性质、线密度、密度）相同的情况下，由于组织循环中的每根纱线只与另一系统纱线交织一次，因而组织循环纱线数（R ）越大，纱线交织间隔距离相对越大，那么，织物愈松软。

原组织所构成的织物，表面花纹简单，织物外观朴素而大方，织造方法也简单，被广泛应用于各种织物中。

第一节 平纹组织一、平纹组织的结构平纹组织是最简单的组织。

它是由经、纬纱线一上一下相间交织而成，如图3-1所示。

平纹组织由两根经纱和两根纬纱组成一个组织循环。

其中经组织循环纱线数R j = 纬组织循环纱线数R w = 2。

平纹组织在一个组织循环内共有R j ×R w = 2×2 = 4个组织点，其中有两个经组织点和两个纬组织点，在组织循环内，由于经组织点数等于纬组织点数，故织物正、反面的组织相同，可用分式11来表示。

其中分子表示经组织点数，分母表示纬组织点数。

二、平纹组织的绘制方法绘制平纹组织有两种方法，第一种方法为经组织点的起始点位于奇数经纱线和奇数纬纱线相交处，称为单起平纹。

单起平纹S j= 1，S w = 1（S j、S w分别代表经、纬向飞数），如图3-2（a）所示。

第二种方法是经组织点的起始点位于奇数经纱线和偶数纬纱相交处，称为双起平纹。

双起平纹S j= -1，S w = 1，如图3-2（b）所示。

二二一一12（a）（b）图3-2 平纹组织的画法图3-1 平纹组织习惯上均以经组织点作为起始点来绘平纹组织图（即单起平纹）。

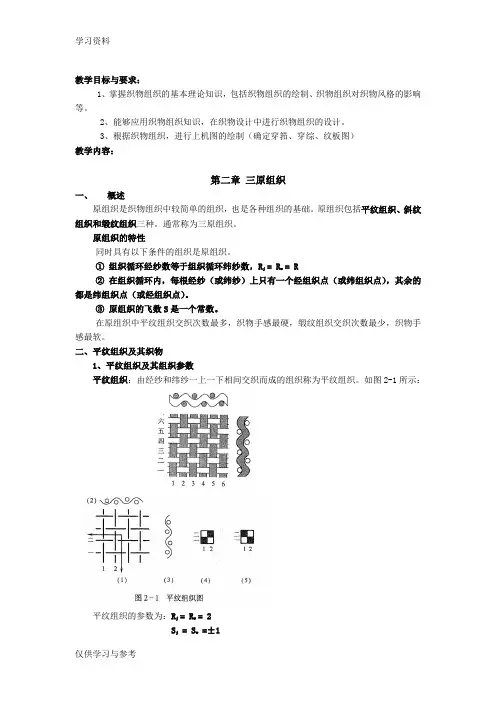

教学目标与要求：1、掌握织物组织的基本理论知识，包括织物组织的绘制、织物组织对织物风格的影响等。

2、能够应用织物组织知识，在织物设计中进行织物组织的设计。

3、根据织物组织，进行上机图的绘制（确定穿筘、穿综、纹板图）教学内容：第二章三原组织一、概述原组织是织物组织中较简单的组织，也是各种组织的基础。

原组织包括平纹组织、斜纹组织和缎纹组织三种。

通常称为三原组织。

原组织的特性同时具有以下条件的组织是原组织。

①组织循环经纱数等于组织循环纬纱数，R j = R w = R②在组织循环内，每根经纱（或纬纱）上只有一个经组织点（或纬组织点），其余的都是纬组织点（或经组织点）。

③原组织的飞数S是一个常数。

在原组织中平纹组织交织次数最多，织物手感最硬，缎纹组织交织次数最少，织物手感最软。

二、平纹组织及其织物1、平纹组织及其组织参数平纹组织：由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。

如图2-1所示：平纹组织的参数为：R j = R w = 2S j = S w =±1由图可以看出：平纹组织为同面组织。

平纹组织可用分式1/1来表示，分子表示组织循环内一根纱线上的经组织点数，分母表示组织循环内一根纱线上的纬组织点数。

分子与分母之和等于组织循环数R。

2、组织图的绘制（如图2-1（4）和（5）所示：绘组织图时，以左下角为起始点。

绘平纹组织时有单起平纹和双起平纹两种。

单起平纹：当平纹组织的起始点为经组织点时，称单起平纹。

双起平纹：当平纹组织的起始点为纬组织点时，称双起平纹。

当平纹组织与其他组织配合（尤其是纹织物钩边）时，要注意考虑起始点。

3、平纹织物上机图（参见图2-2）4、平纹织物的特点及其在织物中的应用1）特点：交织最频繁，屈曲最多，构紧密、质地坚牢、手感较硬。

平纹组织虽然简单，如果配以不同的原料、线密度、经纬密度、捻度、捻向、色彩等可获得各种不同风格的织物，因此平纹组织在织物中应用很广泛。

2）、特殊效应的平纹组织隐条隐格织物：捻向的配合凸条效应的平纹织物：不同纱支的配合。

2机织物的组织结构概论第二章机织物组织基础织物的外观特征、内在性质既决定于纤维和纱线的性质，还决定于织物中纱线（或纤维）的排列状态及其相互间的作用，即织物的结构直接影响织物的性能。

通过对织物结构的测量与表达，(1)掌握织物的规格，指导生产；(2)明晰织物的结构，解释织物性能和外观特征。

第一节机织物的规格织物规格主要包括长度、幅宽、厚度、单位面积质量等方面。

1．织物长度：一匹织物的长度，简称“匹长”，以m为单位。

织物的匹长根据织物质量、厚度、种类而定，织物厚则30～40m/匹；织物薄则50～60m/匹。

2．织物宽度：即织物的门幅，简称“幅宽”，以cm为单位。

织物宽度应根据织物的用途、品种和生产设备等而定。

例如，幅宽有80～120cm、127～168cm、180cm、200cm等。

3．织物厚度：以mm为单位表示。

织物厚度与其服用性能关系很大，主要影响织物的坚牢度、保暖性、透气性、悬垂性、刚度等性能。

4．织物重量：每平方米织物的无浆干燥质量，简称“平方米重”，单位是g/m2。

根据质量的大小，织物可分为厚重型（如大衣呢）、中厚型（如棉织物、精纺毛织物）、轻薄型（如丝织物）。

在服装用织物方面，厚重型织物一般用于冬季外衣，轻薄型织物一般用于内衣和夏季服装。

5．纱线特数及其排列密度(简称经密、纬密)：用“经纱特数×纬纱特数经密×纬密”表达。

纱线特数反映纱线的粗细，指在标准条件下，1000m长的纱线所具有的克数。

经纬纱密度反映了纱线排列的密集程度，是指单位长度织物中的纱线根数，一般采用10cm 中的纱线根数来表示，单位为根/10cm；有经纱密度和纬纱密度之分，简称“经密’、“纬密”，经(纬) 纱密度指织物纬(经)纱方向上排列的经(纬)纱根数，分别用Pj，Pw 表示。

●织物设计时经纬纱线粗细的配置：(1) 经纱特数= 纬纱特数；(2)经纱特数<纬纱特数；(3)经纱特数>纬纱特数。

第(1)种配置方式便于生产管理；第(2)种配置方式可以提高产量，系常用配置；第(3)种配置方式很少使用，在轮胎帘子布、复合材料增强织物等中有时采用。
