机织物组织种类(一)三原组织三原组织是最简单的织物组织,它们是一切组织的基础,因此又称为基本组织。
1. 平纹组织平纹组织是三原组织中最简单的一种。
其经向、纬向组织数均为2,即Rj=Rw=2。
经、纬向飞数均为1,即Sj=Sw=1。
其交织规律用分式1/1来表示,读作“一上一下”。
平纹组织交织点最多,织物正反面基本相同。
棉织物中的市布、细布、府绸等,毛织物中的派力司、凡立丁、法兰绒等,丝织物中的电力纺、富春纺等均采用平纹组织织制。
2. 斜纹组织斜纹组织的特点是织物中一个系统的纱线浮长露在织物表面形成连续斜向纹路。
斜纹路由左下方指向右上方的称为右斜,由右下方指向左上方的称为左斜。
这种组织中,其经向、纬向组织循环数大于等于3,即Rj=Rw≥3。
经、纬向飞数均为1,即Sj=Sw=1。
其交织规律用分式表示,例如,2/1↗、2/1↖、1/2↗、1/2↖等。
分别读作“二上一下右斜”、“二上一下左斜”、“一上二下右斜”、“一上二下左斜”。
交织规律相同,但斜向不同,则是由于飞数正负不同的缘故。
斜纹组织的经纬交只点较平纹少,浮长较长,织物正反面不同。
棉织物中的卡其等,毛织物中的精纺单面华达呢,丝织物中的羽纱、美丽绸等均为斜纹组织织制。
3. 缎纹组织缎纹组织是原组织中最复杂的一种组织。
它的特点是相邻两根纱线上的相应组织点相距较远,因此,另一系统纱线的浮长覆盖于织物表面,形成明显的缎纹。
这种组织中,经向、纬向组织循环数大于等于5(6除外),即Rj=Rw≥5。
经、纬向飞数大于1、小于循环数1,且循环数和飞数互为质数。
其他交织规律也用分式表示,但分式上、下数字的含义与平纹、斜纹不同。
例如,5/2经面缎纹,读作“五枚二飞经面缎纹”,分式上面的5表示经、纬向组织循环数为5,分式下面的2表示经向飞数为2。
缎纹组织交织点最少,浮长最长,织物正反面有明显的区别,正面平滑,富有光泽,反面粗糙无光。
棉织物中的贡缎、毛织物中的贡呢、丝织物中的真丝缎、人造丝软缎等均用缎文组织织制。
三原组织原组织是织物的基础组织,机织物的各种组织都由原组织变化衍生而来。
所以,原组织又称为基本组织。
那么,什么样的组织是原组织呢?下面,我们就给出原组织的定义及基本特征:凡同时具备以下条件的织物组织都是原组织(基本组织)。
1、组织点飞数S 是常数。
2、每根经纱或纬纱上,只有一个经组织点或纬组织点,其余均为纬组织点或经组织点。
3、在一个组织循环内,组织循环经纱数等于纬纱数。
根据织物的不同风格原组织有平纹组织、斜纹组织和缎纹组织三种,通常称为三原组织。
在三原组织的织物中,在其它条件(纱线的性质、线密度、密度)相同的情况下,由于组织循环中的每根纱线只与另一系统纱线交织一次,因而组织循环纱线数(R )越大,纱线交织间隔距离相对越大,那么,织物愈松软。
原组织所构成的织物,表面花纹简单,织物外观朴素而大方,织造方法也简单,被广泛应用于各种织物中。
第一节 平纹组织一、平纹组织的结构平纹组织是最简单的组织。
它是由经、纬纱线一上一下相间交织而成,如图3-1所示。
平纹组织由两根经纱和两根纬纱组成一个组织循环。
其中经组织循环纱线数R j = 纬组织循环纱线数R w = 2。
平纹组织在一个组织循环内共有R j ×R w = 2×2 = 4个组织点,其中有两个经组织点和两个纬组织点,在组织循环内,由于经组织点数等于纬组织点数,故织物正、反面的组织相同,可用分式11来表示。
其中分子表示经组织点数,分母表示纬组织点数。
二、平纹组织的绘制方法绘制平纹组织有两种方法,第一种方法为经组织点的起始点位于奇数经纱线和奇数纬纱线相交处,称为单起平纹。
单起平纹S j= 1,S w = 1(S j、S w分别代表经、纬向飞数),如图3-2(a)所示。
第二种方法是经组织点的起始点位于奇数经纱线和偶数纬纱相交处,称为双起平纹。
双起平纹S j= -1,S w = 1,如图3-2(b)所示。
二二一一12(a)(b)图3-2 平纹组织的画法图3-1 平纹组织习惯上均以经组织点作为起始点来绘平纹组织图(即单起平纹)。
教学目标与要求:1、掌握织物组织的基本理论知识,包括织物组织的绘制、织物组织对织物风格的影响等。
2、能够应用织物组织知识,在织物设计中进行织物组织的设计。
3、根据织物组织,进行上机图的绘制(确定穿筘、穿综、纹板图)教学内容:第二章三原组织一、概述原组织是织物组织中较简单的组织,也是各种组织的基础。
原组织包括平纹组织、斜纹组织和缎纹组织三种。
通常称为三原组织。
原组织的特性同时具有以下条件的组织是原组织。
①组织循环经纱数等于组织循环纬纱数,R j = R w = R②在组织循环内,每根经纱(或纬纱)上只有一个经组织点(或纬组织点),其余的都是纬组织点(或经组织点)。
③原组织的飞数S是一个常数。
在原组织中平纹组织交织次数最多,织物手感最硬,缎纹组织交织次数最少,织物手感最软。
二、平纹组织及其织物1、平纹组织及其组织参数平纹组织:由经纱和纬纱一上一下相间交织而成的组织称为平纹组织。
如图2-1所示:平纹组织的参数为:R j = R w = 2S j = S w =±1由图可以看出:平纹组织为同面组织。
平纹组织可用分式1/1来表示,分子表示组织循环内一根纱线上的经组织点数,分母表示组织循环内一根纱线上的纬组织点数。
分子与分母之和等于组织循环数R。
2、组织图的绘制(如图2-1(4)和(5)所示:绘组织图时,以左下角为起始点。
绘平纹组织时有单起平纹和双起平纹两种。
单起平纹:当平纹组织的起始点为经组织点时,称单起平纹。
双起平纹:当平纹组织的起始点为纬组织点时,称双起平纹。
当平纹组织与其他组织配合(尤其是纹织物钩边)时,要注意考虑起始点。
3、平纹织物上机图(参见图2-2)4、平纹织物的特点及其在织物中的应用1)特点:交织最频繁,屈曲最多,构紧密、质地坚牢、手感较硬。
平纹组织虽然简单,如果配以不同的原料、线密度、经纬密度、捻度、捻向、色彩等可获得各种不同风格的织物,因此平纹组织在织物中应用很广泛。
2)、特殊效应的平纹组织隐条隐格织物:捻向的配合凸条效应的平纹织物:不同纱支的配合。

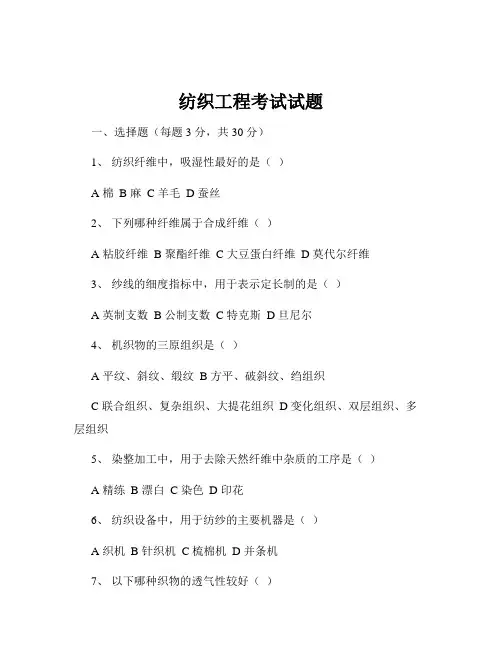

纺织工程考试试题一、选择题(每题 3 分,共 30 分)1、纺织纤维中,吸湿性最好的是()A 棉B 麻C 羊毛D 蚕丝2、下列哪种纤维属于合成纤维()A 粘胶纤维B 聚酯纤维C 大豆蛋白纤维D 莫代尔纤维3、纱线的细度指标中,用于表示定长制的是()A 英制支数B 公制支数C 特克斯D 旦尼尔4、机织物的三原组织是()A 平纹、斜纹、缎纹B 方平、破斜纹、绉组织C 联合组织、复杂组织、大提花组织D 变化组织、双层组织、多层组织5、染整加工中,用于去除天然纤维中杂质的工序是()A 精练B 漂白C 染色D 印花6、纺织设备中,用于纺纱的主要机器是()A 织机B 针织机C 梳棉机D 并条机7、以下哪种织物的透气性较好()A 丝绸B 牛仔布C 皮革D 涂层织物8、纺织材料的拉伸性能指标中,反映材料抵抗变形能力的是()A 断裂强度B 断裂伸长率C 初始模量D 屈服点9、非织造布的生产方法不包括()A 针刺法B 水刺法C 机织法D 熔喷法10、纺织厂中,控制产品质量的关键环节是()A 原料采购B 生产过程C 成品检验D 设备维护二、填空题(每题 2 分,共 20 分)1、常见的天然纤维有_____、_____、_____等。
2、化学纤维的制造方法包括_____和_____两种。
3、纱线的捻度是指单位长度内的_____。
4、针织物按照编织方法可分为_____和_____。
5、织物的缩水率主要与_____和_____有关。
6、染色方法分为_____和_____两大类。
7、纺织机械的发展趋势是_____、_____和智能化。
8、纺织生产中的废水处理方法主要有_____、_____和生物处理法。
9、织物的风格包括_____、_____和触觉风格。
10、纺织产品的质量指标主要有_____、_____和服用性能等。
三、简答题(每题 10 分,共 30 分)1、简述纺纱的基本工艺流程。
答:纺纱的基本工艺流程包括开清棉、梳棉、并条、粗纱和细纱等工序。
