织的基本组织

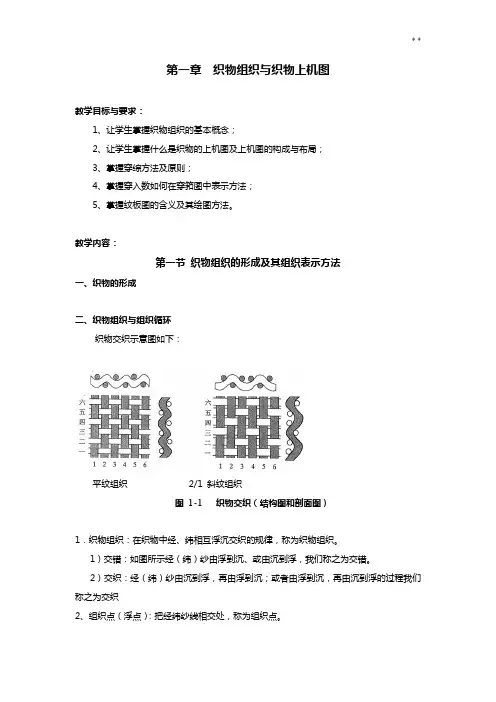

第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。

教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织2/1 斜纹组织图1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。

1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。

2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。

1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。

用R 表示。

1）经循环数：构成一个组织循环的经纱数，称为经循环数。

用R j表示。

2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。

用R w 表示。

4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。

5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。

6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。

三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。

一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。

利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。

2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。

四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。

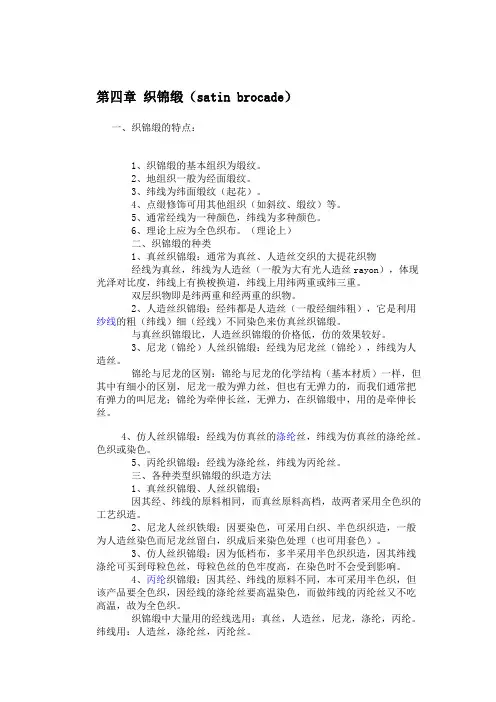

第四章织锦缎（satin brocade）一、织锦缎的特点：1、织锦缎的基本组织为缎纹。

2、地组织一般为经面缎纹。

3、纬线为纬面缎纹（起花）。

4、点缀修饰可用其他组织（如斜纹、缎纹）等。

5、通常经线为一种颜色，纬线为多种颜色。

6、理论上应为全色织布。

（理论上）二、织锦缎的种类1、真丝织锦缎：通常为真丝、人造丝交织的大提花织物经线为真丝，纬线为人造丝（一般为大有光人造丝rayon），体现光泽对比度，纬线上有换梭换道，纬线上用纬两重或纬三重。

双层织物即是纬两重和经两重的织物。

2、人造丝织锦缎：经纬都是人造丝（一般经细纬粗），它是利用纱线的粗（纬线）细（经线）不同染色来仿真丝织锦缎。

与真丝织锦缎比，人造丝织锦缎的价格低，仿的效果较好。

3、尼龙（锦纶）人丝织锦缎：经线为尼龙丝（锦纶），纬线为人造丝。

锦纶与尼龙的区别：锦纶与尼龙的化学结构（基本材质）一样，但其中有细小的区别，尼龙一般为弹力丝，但也有无弹力的，而我们通常把有弹力的叫尼龙；锦纶为牵伸长丝，无弹力，在织锦缎中，用的是牵伸长丝。

4、仿人丝织锦缎：经线为仿真丝的涤纶丝，纬线为仿真丝的涤纶丝。

色织或染色。

5、丙纶织锦缎：经线为涤纶丝，纬线为丙纶丝。

三、各种类型织锦缎的织造方法1、真丝织锦缎、人丝织锦缎：因其经、纬线的原料相同，而真丝原料高档，故两者采用全色织的工艺织造。

2、尼龙人丝织铁缎：因要染色，可采用白织、半色织织造，一般为人造丝染色而尼龙丝留白，织成后来染色处理（也可用套色）。

3、仿人丝织锦缎：因为低档布，多半采用半色织织造，因其纬线涤纶可买到母粒色丝，母粒色丝的色牢度高，在染色时不会受到影响。

4、丙纶织锦缎：因其经、纬线的原料不同，本可采用半色织，但该产品要全色织，因经线的涤纶丝要高温染色，而做纬线的丙纶丝又不吃高温，故为全色织。

织锦缎中大量用的经线选用：真丝，人造丝，尼龙，涤纶，丙纶。

纬线用：人造丝，涤纶丝，丙纶丝。

四、织锦缎中常用的另一原料：金银皮：基础材料为涤纶（PET）薄膜，在表面进行氧化镀铝处理。

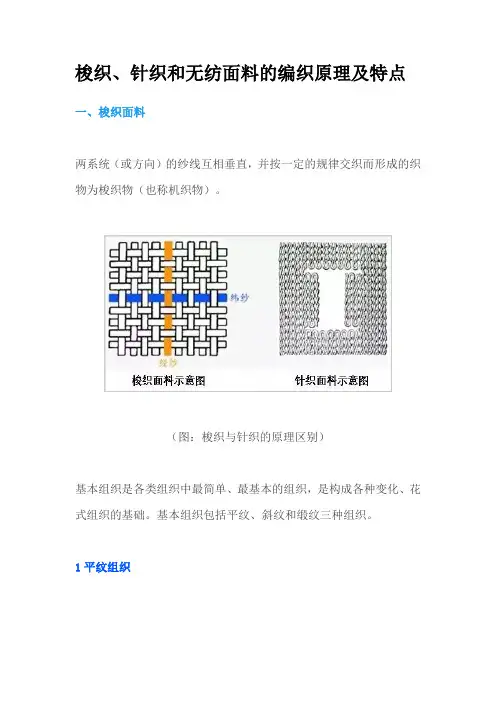

梭织、针织和无纺面料的编织原理及特点一、梭织面料两系统（或方向）的纱线互相垂直，并按一定的规律交织而形成的织物为梭织物（也称机织物）。

（图：梭织与针织的原理区别）基本组织是各类组织中最简单、最基本的组织，是构成各种变化、花式组织的基础。

基本组织包括平纹、斜纹和缎纹三种组织。

1平纹组织组织参数平纹组织是所有织物组织中最简单的一种。

其组织规律是一上一下，两根交替成为一个完全组织。

特点平纹组织经纬纱交织点最多，纱线屈曲多，所以其织物布面平坦，身骨挺括，质地坚牢，外观紧密，但手感偏硬，弹性小。

在实际使用中，根据不同的要求，采用各种方法，如经纬纱线粗细的不同、经纬纱密度的改变、以及捻度、捻向和颜色等的不同搭配、配置等，可获得各种特殊的外观效应。

常用平纹织物平纹组织广泛应用于棉、毛、丝、麻织物中，如各种布面平整的平布、质地细密的纺类、清晰菱形颗粒的府绸、呈现明显凹凸横条纹外观的四罗缎、起绉效应的泡泡纱和乔其纱、以及隐格效应的凡立丁、派力司、薄花呢、法兰绒等。

2斜纹组织组织参数斜纹组织的特点在于经向短浮长或纬向短浮长依次阶梯式排列，在织物表面构成连续的斜线。

其组织每根经纱的运动相同，但起点不同。

特点斜纹组织有经面、纬面及双面斜纹之分。

凡织物表面经组织点占多数的，如2/1为经面斜纹，反之，纬组织点占多数的如1/3为纬面斜纹。

经面斜纹的反面是纬面斜纹，但斜向相反。

正反两面两种组织点的比例相同，但斜向相反，称为双面斜纹。

斜纹线的倾斜程度也有差别，斜纹组织以斜纹线与水平线交角α表示斜纹倾斜角，随着α变大，表示经密越大，斜线愈陡直。

称α>450时的斜纹为急斜纹，α<450时的斜纹为缓斜纹，而当α=450时表示织物经纬密相等。

斜纹组织较平纹交织点少，有浮长，其织物较平纹柔软厚实，光泽也较好，但坚牢度不如平纹织物，其表面的斜纹线可根据选择捻向和经纬密度比值而达到清晰明显或纹路饱满突出、均匀平直。

常见斜纹织物纹路平坦的斜纹布、哔叽、贡子突出的卡其、华达呢等。

针织物名词解释针织物是指用织针将纱线构成线圈，再把线圈相互串套而成的织物，分为纬编和经编两大类，广泛应用于生产、生活的方方面面。

针织物在针织机上的纺织过程可以分为三个阶段：给纱、成圈、卷取。

定义针织物：由存在绕结关系的纱线构成的织物。

绕结关系：一组纱线作左右弯曲的曲线运动，互相临近的纱线环绕穿套构成的稳定关系。

针织物是由纱线通过针织有规律的运动而形成线圈，线圈和线圈之间互相串套起来而形成的织物。

所以，线圈是针织物的最小基本单元。

这也是识别针织物的一个重要标志。

就其编织方法而言，可以分为纬编和经编两大类。

分类按生产方式的不同，分纬编和经编两类。

又分手工和机器两种在纬编织物中，每根纱线在一个线圈横列中形成线圈，一根纱线形成的线圈沿着织物纬向配置；在经编织物中，每根纱线在每一线圈横列中只形成一个或两个线圈，然后转移到下一横列再形成线圈，一根纱线形成的线圈沿着织物经向配置。

因此，在纬编针织物中一根纱线可以形成一个线圈横列，而在经编针织物中则由很多根纱线形成一个线圈横列。

纬编纱线沿纬向喂入，弯曲成圈并互相串套而成的织物。

根据纱线喂入是单向还是双向，纬编又可以分为两种。

一种是纱线沿一个方向喂，编织成圈，形成织物的是圆机编织；另一种是纱线沿正、反两个方向变换编织成圈，形成织物的是横机编织。

生产纬编织物所用的机器主要有：圆纬机（单面圆纬机、双面圆纬机、袜机、横机等）纬编织物常见的产品有：内衣（如汗衫、棉毛衫、羊毛内衣等）、羊毛衫、袜品、手套等。

在基本组织基础上可以变化穿套的方向或穿入不同的线圈，就形成了多种结构不同外观性能的织物。

纬编织物可以手工编织，用棒针将一根纱线逐段挑成线圈并顶入上一排对应的线圈中。

纬编是一种常用的手编技术。

在纬编加工过程中，首先将纱线沿着织物的宽度方向以一个环形形成织物，每根纱线沿着与织物形成方向（经向）呈大约九十度左右（纬向）喂入。

经编纱线从经向喂入，弯曲成圈并互相串套而成的织物。

其特点是每一根纱线在一个横列中只形成一个线圈，因此每一横列是由许多根纱线成圈并相互串套而形成的。

纺织基础知识机织物一般术语和基本组织的定义(本文内容转自中华纺织网)中华人民共和国纺织工业部1988-02-04批准1988-07-01实施中华人民共和国国家标准UDC 677.024:061.4 GB 8686-8本标准等效采用国际标准ISO 3572-1976&lt;&lt;纺织品--机织物--一般术语和基本组织的定义&gt;&gt;.1.主题内容本标准规定了描述机织物的一般术语和三个基本组织的定义.2.一般术语2.1 机织物woven fabric 由互相垂直的一组经纱和一组纬纱,在织机上按一定的规律交织而成的织物.2.2 经纱warp 沿织物长度方向排列的纱线.2.3 纬纱weft ; filling 沿织物宽度方向排列的纱线.2.4 投纬pick 在连续的两次打纬之间,即织造的一自循环中,将一根或多根纬纱引入织物.2.5 织物正面face 一般的指织纹明显.图案清晰的一面,对起毛等织物,指起毛绒的一面.如果织物两面没明显的区别,则可以任取一面作为织物的正面.2.6 织物反面back 与织物正面相反的一面.2.7 组织点inte rlacing 经纱与纬纱相互沉浮的交叉处. 2.8 织物组织weave 机织物中经纬纱相互交织的规律. 2.9 完全组织weave repeat 当织物组织达到循环时为一个完全组织.构成一个完全组织所需的最少经(纬)纱根数, 叫作完全经(纬)纱数.2.10 第一要经纱first warp thread 构成完全组织的左侧的第一根经纱.2.11 第一要纬纱first weft thread 构成完全组织的最下面的一根纬纱.2.12 浮长float 织物中一要纱线上相邻两个组织点之间的纱线长度.经一根经(纬)纱跨越的纬(经)纱根数表示.2.13 接结点stitch ; binden ; binding point 为以下目的设计的组织点: a.加固单层组织结构中的长浮线; b. 把表里两层组织紧密地连接在一起; c.多层组织结构中层与层这间的连接.2.14 斜纹纹路twill line 组织纹路形成的斜线,一般用它母"S" 或者"Z" 表示斜纹组织的斜向. 注:S表示左斜纹,Z表求右斜纹.2.15 意匠纸design paper 按一定比例画有竖线和横线的方格纸,用来描绘织物组织和图案,通常纵行格子表示一根经纱, 横行格子表示一根纬纱.2.16 织物截面图weave cross-section diagram 织物经向或纬向的剖视图,从织物的侧面看一根经纱或一根纬纱的交织情况. 注:使用时,经向截面画在织物图的左侧,纬向截面画在组织图的下面,有关的经纬纱, 应有标记或数目.用经向截面的左侧和纬向截面的上面来表示织物的正面.2.17 飞数step number ;move number 在一个完全组织内相邻两根经纱(或纬纱)上,相应组织间隔的纬纱(或经纱)根数.2.18 上机图looming draft 表示织物上机织造工艺条件的图解,由织物组织图,穿筘图,穿综图,提综图四个部分按一定的位置排列而成.2.19 组织图weave diagram 在意匠纸上表示织物中经纬纱线相互交织规律的图形.经纱浮在纬纱上时,通常要在意匠纸的方格上画一个符号表示"经浮点",不画符号的空格表示"纬浮点".2.20 穿综图drafting plan 表求经纱穿入每页综片顺序的图形.2.21 提综图lifting plan 表示按照组织图及穿综图的要求所确定的综片提长顺序的图形.2.22 空筘图denting plan 表示穿入同一筘齿内的经纱根数的图形.3. 基本组织基本组织有三种,即: 平纹组织,斜纹组织,缎纹组织,规定如下:3.1 平纹组织每根纬纱在一根经纱上按一上一下规律来回交替,每根经纱也同样地在一根纬纱上按一上一下规律来回交替.3.2 斜纹组织一个完全组织中至少要有三根经纱和三根纬纱相互交织,每根经纱纬纱上只能有一个纬经组织点.在织物表面由连续的组织点构成斜向纹路.3.3 缎纹组织一个完全组织内至少要有五根纬纱和五根经纱相互交织,且每根经纱纬纱上只能有一个纬经组织点,飞数要大于一.在一个完全组织中纱线根数和飞数不能有公约数.主题：纺织品耐洗色牢度试验方法纺织品耐洗色牢度试验方法(GB3921-83,ISO105/C01-C05-1982) 1983-11-07发布1985-10-01实施本标准是纺织品耐洗色牢度试验方法系列,其主要技术条件等效采用ISO 105/C01～C05--1982&lt;&lt;纺织品--色牢度试验--耐洗色牢度&gt;&gt;,在编排上将ISO 105/C01～C05--1982五个标准合并成为一个标准五个方法.增加了合成洗涤剂的五个方法.1.适用范围要标准适用于纺织材料和纺织品耐洗色牢度试验,包括从温和到剧烈的洗涤操作范围.不反映全面洗烫效果.2.原理将纺织品试样与规定的贴衬织物缝合在一起,放在试液中,在规定的时间与温度的条件下,经机械搅拌,清洗,干燥.用灰色样卡评定试样的变色和贴衬织物的沾色.3.引用标准GB 250-84=ISO 105/A02-1982&lt;&lt;评定变色用灰色样卡&gt;&gt;;GB 251-84=ISO 105/A03-1982&lt;&lt;评定沾色用灰色样卡&gt;&gt;.4.设备和材料4.1 试验设备是由装有一根旋转轴杆的水浴锅组成,旋转轴杆支撑着多只容量约为550&#177;50ml的玻璃或不锈钢容器(直径75&#177;5mm X 高125&#177;10mm),从轴杆中心到容器的底部为45&#177;10mm,整个轴杆/容器联合装置每分钟旋转40&#177;2次,水浴锅温度是恒温控制的,使试液保持在规定温度&#177;2度.4.2 耐腐蚀的不锈钢珠,直径约为0.6cm4.3 试剂4.3.1 试剂1--皂片,含水不超过5%,成分含量按干重计,应符合下列要求:游离碱,按碳酸钠计不大于3g/kg游离碱,按氢氧化钠计不大于1g/kg脂肪物质总含量不小于850g/kg从皂片制备的混合脂肪酸的冻点30度及以下碘值不大于50皂片不含荧光增白剂和着色物质4.3.2 试剂2--合成洗涤剂%(m/m) (&#177;0.02%)直链烷基苯磺酸钠(链烷碳链的平均长度C11.5) 8脂肪醇羟乙基缩合物(环氧乙烷数14) 2.9钠皂(链长: C12-C16:13-26% C18-C22:74-87%) 3.5三聚磷酸钠43.7硅酸钠7.5羟甲基纤维素1.2乙二胺四乙酸二钠0.2硫酸钠21.2水9.94.3.3 无水碳酸钠,化学纯.4.4 贴衬织物:需二块,每块尺寸为10cm x 4cm ,第一块用试样的同类纤维制成,第二块则由表1所规定的纤维制成.如试样为统或混纺或交织品,第一块为主要含量的纤维制成,第二块为次要含量的纤维制成.表1第一块贴衬织物第二块贴衬织物方法1、2、3 方法4 方法5棉羊毛粘纤粘纤羊毛棉－－丝棉棉－亚麻棉棉或粘纤棉或粘纤粘纤羊毛棉棉醋纤粘纤粘纤－聚酰胺纤维羊毛或粘纤棉或粘纤棉或粘纤聚酯纤维羊毛或棉棉或粘纤棉或粘纤聚丙烯腈纤维羊毛或棉棉或粘纤棉或粘纤4.5 评定变色和沾色用灰色样卡.5.试样5.1 如试样是织物,取10cm x 4cm试样一块,放在两块贴衬织物(见4.4)之间,并沿四周缝合,形成一个组合试样.印花织物试验时,正面与二贴衬织物每块的一半相接触,并沿试样的四周和中间缝合,形成一个组合试样,如不能包括色泽,需要多个组合试样分别试验.5.2 如试样是纱线,将它编成织物,按5.1同样处理,或以平行长度组成一薄层,夹在两块贴衬织物(见4.4)之间,纱线的用量约为两块贴衬织物重量的一半,沿四周缝合,将纱线固定,形成一个组合试样.5.3 如试样是散纤维,取其量约为两块贴衬织物(见4.4)重量的一半,将它梳,压成10cm x 4cm的薄片,夹在两块贴衬织物之间,沿四周缝合,将纤维固定,形成一个组合试样.6. 操作程序6.1 将组合试样放在容器内,加入预热到所需温度的试液(见6.3),浴比为50:1.6.2 按选定的方法,配方,试验条件(见6.3.1或6.3.2)在4.1的设备中进行处理.6.3 方法分类,配方,试验条件的规定6.3.1 试液1配方与试验条件(见表2)表2配方与条件\---------方法试液1配方试验条件皂片g/l 无水碳酸钠g/l 温度度时间min 钢珠粒方法1 5 - 40 30 -方法2 5 - 50 45 -方法3 5 2 60 30 -方法4 5 2 95 30 10方法5 5 2 95 4h 106.3.2 试液2配方与试验条件(见表3)表3配方与条件\---------方法试液1配方试验条件合成洗涤剂g/l 无水碳酸钠g/l 温度度时间min 钢珠粒方法1 4 - 40 30 -方法2 4 - 50 45 -方法3 4 1 60 30 -方法4 4 1 95 30 10方法5 4 1 95 4h 10 6.3.3 试液用蒸馏水配制.6.4 取出组合试样,用蒸馏水清洗两次,然后在流动自来水中清洗10分钟,挤去水分,拆除组合试样三边缝线,展开组合试样,悬挂在温度不超过60度的空气中干燥.6.5 用灰色样卡评定试样的变色和贴衬织物与试样接触一面的沾色.7. 试验报告对试样的变色和每种贴衬织物的沾色级数作出报告,并说明选用的试剂和方法.附录A试验设备(参考件)A.1 适用的试验设备有:SW-12,SW-8,SW-4耐洗色牢度试验机,详见国家科委科学技术研究成果,登记号800740,分类号TS190-92;洗涤试验仪(Launderometer),详见美国纺织化学家和染色家协会(AATCC)的技术手册,试验方法61;利尼试验器(Linitest),详见梅利安德纺织学杂志(Melliands Textileberichte)49(1968),6,第709~711页;洗涤轮(Wash wheel) ,英国染色工作者学会(Society of Dyers and Colourists)监制.A.2 其它试验设备只要能达到4.1所述设备的同样效果也适用主题：染料分类染料分类染料是使纤维或其他基质染成鲜明而坚牢色泽的有机化和物作为染料除了具有鲜明的色泽外，还须能溶于水或借助于化学方法使之溶于水及制成分散液，在染色时舍染液而上染纤维，上染后具有一定的坚牢度，即在后加工或服用过程中保持不褪色。
