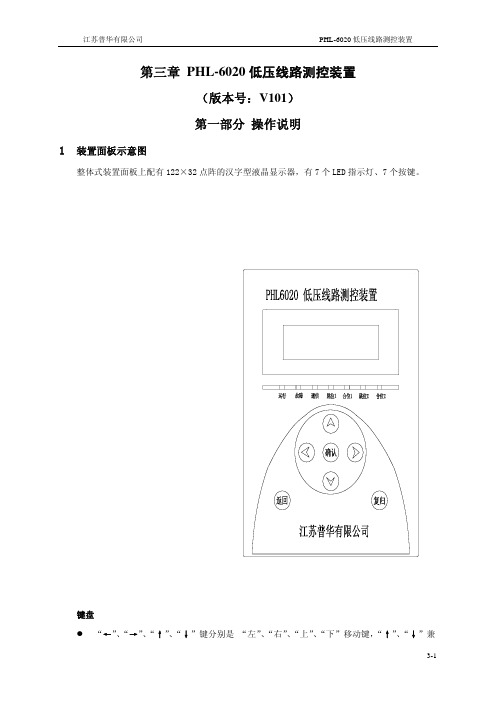

第三章 PHL-6020低压线路测控装置(版本号:V101)第一部分操作说明1装置面板示意图整体式装置面板上配有122×32点阵的汉字型液晶显示器,有7个LED指示灯、7个按键。
键盘z“←”、“→”、“↑”、“↓”键分别是“左”、“右”、“上”、“下”移动键,“↑”、“↓”兼做“+”“-”键。
z “确认”键,为确认刚才的操作并进入下一步操作。
z “返回”键,为取消刚才的操作并退回上一级菜单。
缺省画面时按该键进入主菜单。
z “复归”键,短按该键起到装置复归的作用,复归保护动作信号和装置告警信号。
长按该键,则装置重新起动。
LED 指示灯z 运行指示灯,运行状态时闪烁,调试状态时灯不亮。
z 故障指示灯,装置自检到故障时,该灯被点亮,信号复归后熄灭。
z 通讯指示灯,装置现场总线通讯正常时该灯被点亮,通讯不正常或无通讯时熄灭。
z 跳位灯,断路器断开时跳位灯被点亮,合位灯熄灭。
z 合位灯,断路器合上时合位灯被点亮,跳位灯熄灭。
2.菜单操作使用说明菜单采用树形结构,拥有多级子菜单。
在菜单操作时,用“←”、“→”、“↑”、“↓”键移动光标,按“确认”键进入相应的子菜单,按“返回”键退出相应的子菜单。
2.1.装置运行主画面实时显示该参数数值称图2.1如图2.1所示,装置正常运行时,初始画面为参数循环显示画面,该画面有六种显示方式:显示所有量、显示保护量、显示测量量、显示电能量、显示相角及显示信号量模式,通过“←”和“→”键可以切换显示模式。
2.2.装置主菜单在显示主画面下按“返回”键进入主菜单,主菜单下有八个子菜单: z 测值显示 z 报告显示 z 定值设置z报告清除z系统信息z系统设置z装置调试z其它设置主菜单和下级子菜单的关系示意图见图2.2。
在主菜单下,用“↑”、“↓”键上下移动主菜单项目,用“确认”键进入相应子菜单,按下“返回”键回到默认运行主画面。
图2.2 主菜单2.3.测值显示测值显示菜单下有六个子菜单,子菜单的显示画面详见图2.3。
1.前言2.测试波形格式3.测试功能说明4.测试信道动作说明5.I C测试程序制作6.连接P r o b e r或H a n d l e r量产测试7.测试统计报表分析8.测试问题与讨论1.前言非常感谢您采用T R-6020I C测试机,本I C测试机随货附有”T R-6020硬件使用手册”及”T R-6020软件使用手册”,但为了让您加快对T R-6020 I C测试机的学习及应用脚步,特别编写了”T R-6020实用手册”,本手册将会针对1.测试波形2.测试机测试原理3.测试机测试信道4.测试程序的编写及除错5.测试相关问题的讨论等内容,由浅入深的介绍给您。
本手册的内容将会陆续增加,我们会将有关I C测试的一些测试原理、技巧及经验加入本手册,同时也欢迎I C测试界的先进们,也能提供您宝贵的测试经验加入本手册,让我们相互分享I C测试的乐趣。
本手册的内容将会放进本公司的网站内,欢迎D o w n l o a d。
我们的连络资料:E-Mail:*************.twTel:886-2-28328918Fax:886-2-28310567德律科技股份有限公司2. 测试波形格式2.1. T R -6020 I C 测试机提供N F (N o -F o r m a t ),R T Z (R e t u r n t oZ e r o ), R T O (R e t u r n t o O n e ),S B C (S u r r o u n d B yC o m p l e m e n t )4种波形格式,其详细波形格式如图(一)所示:2.2. 一个实际的测试波形,除了N F ,R T Z ,R T O ,S B C 波形格式的设定,还需要设定该波形T e s t P e r i o d 值,T i m i n g G e n e r a t o r 的S t a r t 及S t o p 值,V i h 值及V i l 值。
二次压降测试仪尊敬的顾客二次压降测试仪,在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本装置。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全◆安全忠告请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险,本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
请勿擅自打开仪器,否则将不能得到包修等到各种服务,出现任何问题请先电话联系售后服务部。
防止火灾和人身伤害使用适当的电源线:只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开:当测试导线与带电端子连接时,请勿随意连接或断开测试线。
产品接地:本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。
为了防止电击,接地导体必须与地面相连。
在与本产品输入或输出终端连接前,应确保本产品已正确接地,请自行检查用户接地线是否可靠。
注意所有终端的额定值:为了防止火灾或电击危险,请注意本产品的所有额定值和标记。
在接线之前,请阅读产品使用说明书,以便进一步了解有关额定值的信息。
请勿在仪器未装好时操作:如盖板或面板已卸下,请勿操作本产品。
使用适当的保险管。
只可使用符合本产品规定类型和额定值的保险管。
避免接触裸露电路和带电金属:产品有电时,请勿触摸裸露的接点和部位。
有可疑的故障时,请勿操作:如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿、易爆环境下操作。
保持产品的清洁和干燥。
——安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
小心:小心字句指出可能造成本产品或其它产品损坏的做法。
PH METER CT-6020操作使用说明书一、面板介绍二、PH 尺寸三、功能简介3.1 自动关机PH 计在20分钟内无任何按键操作时,PH 计将自动关机。
如果想取消自动关机功能,只需在PH 计关机状态下,同时按下 键和键,直到LCD 显示‘n’符号,1S 后自动返回正常模式。
如图3.1所示HOLD ONOFF 3.2 数据保持功能在正常的测量模式下,小数点在不停的闪烁。
当按下 键时,显示屏保持当前数值且小数点停止闪烁;再次按下键时PH计恢复到正常测量模式,小数点开始闪烁。
HOLDHOLD3.3 自动温度补偿(ATC)和 ℃/℉ 转换在显示屏上"CAL"的左下方有一个"ATC"符号显示,表示PH计处于自动温度补偿状态。
(如图3.3a )℃/℉ 转换:PH计默认温度单位为 "℃"。
(如图3.3b )如果需要把温度单位转换为"℉"时(如图3.3c ) ,可在PH计关机后,同时按住和键,直到显示屏上只显示"℃ 或者 ℉"时,再按进行选择,选择完成后按下"CAL"键,显示屏上会显示"SA"符号1秒后自动返回正常测量模式,说明设置成功。
CALON OFFHOLD3.3a3.3b3.3c四、仪器标定4.1 PH7.0标定4.2 PH4.0标定4.3 PH 10.0标定PH值读取后(第三步执行),可用键调整数值大小。
HOLD 调整值范围分别为:7.0(6.5-7.5);4.0(3.5-4.5);10.0(9.5-10.5)。
五、低电压提示显示屏上的数字闪烁时,请及时更换新电池。
请同时更换4个电池,切勿新旧电池混用。
六、维修与保养请始终保持玻璃电极湿润并且盖好保护盖。
在下次使用前,先用蒸溜水清洗。
请尽量不要碰撞或磨擦玻璃电极。
七、技术参数八、产品保修产品自出厂之日起,免费保修半年(不含电池)。
i (100V 120V 220V230V)iiGPI系列测试器 使用手册iii 测试工作站工作位置工作站的位置必须安排在一般人员非必经的位置,使工作人员远离工作站。
如果因为生产线的安排而无法做到,必须将工作站与其它部份隔开并且特别标明 “高压测试工作站”。
假如高压测试工作站与其它作业站非常接近时,必需特别注意安全的问题。
在高压测试时,必需标明“危险!高压测试进行中,非工作人员请勿靠近。
” 输入电源耐压测试机必须有良好的接地,务必将地线接妥,以确保人员安全。
测试站的电源必需有独立的开关,装置于测试站的入口显眼处并且特别标明,让所有的人都能辨别那是测试站的电源开关,一旦有紧急事故发生时,可以立即关闭电源,再进入处理事故。
工作场所尽可能使用非导电的工作桌或工作台。
操作人员和待测物之间不得使用各种金属,操作人员的位子不得跨越待测物去操作或调整耐压测试机的现象。
假如待测物很小,尽可能将待测物放置于非导电的箱体内,例如压克力箱等。
测试场所必须随时保持整齐、干净,不得杂乱无章。
不使用的仪器和测试线请放到别处,一定要让所有的人员都能立即分出何者为正在测试的对象、待测的对象、和已测对象。
绝对不要在空气中含有可燃气体的地方或易燃物质的旁边使用耐压测试器。
iv操作人员规定人员资格耐压测试器所输出的电压和电流足以造成人员伤害或致命的电击,必需由熟练的人员来使用和操作。
安全守则操作人员必需随时给予教育和训练,使其了解各种规则的重要性,并且按照安全规则操作耐压测试器。
衣着规定操作人员不可穿有金属装饰的衣服或带金属手饰,这些金属饰物很容易造成意外的感电。
意外感电时,后果也会更加严重。
医学规定耐压测试器绝对不能由有心脏病或戴有心律调整器的人员操作。
测试安全程序规定绝对不可在带电的电路上或设备上使用耐压测试器。
耐压测试器接地线一定要按照规定接妥。
在接测试线时一定要先将耐压测试器上的回路线(Return Lead)接到待测物上。
使用说明书LTC-602 检漏仪ab V.1.8.0 配24位A/ D 转换器仪器型号: LTC-602标准型文件编号: BDA-602-Standard V018 软件版本: 1.8.0L T C -6021. 介绍1.1使用特性31.2安全提示/危险源31.3设备的开箱/安装31.4生产过程的安全提示31.5设备的描述和安装41.5.1仪器正面和操作按钮41.5.2仪器背面和接口51.6操作模式和测试过程61.6.1压力差—压降61.6.2压力差—压升61.6.3 流量操作流程62.接口描述72.1正面接口72.2背面的接口72.2.1电源稳压连接72.2.2压缩气体的连接口72.2.3数码输入口 -外部控制82.2.4通过 BCD 代码选择程序 (Binär Code) 92.2.5数码输出口-外部控制102.2.6LTC-602上的PC接口113.操作3.1通用旋按式旋钮(一手操作旋钮)123.2标准界面133.3程序号选择143.4语言选择143.5. BCD-码 (Binär Code) 153.6过程控制163.7网络配置错误!未定义书签。
4.认证;维护;保修期194.1认证194.2维护指导和维护合同194.3保修期确认195.测试辅助和指导206.技术参数错误!未定义书签。
7.符合EC声明228.附件 II: 可选的 LTC-602 双通道2310.2标准泄漏件或标定的接口231. 介绍1.1 使用特性LTC-602 检漏测试仪(电脑)是一种用于气体压力、压力差和流量检测的测试装置,但不能用于侵蚀性气体的泄漏检查和流量测试,它可以用于手动的,也可用于全自动操作中。
测漏仪器不适合作爆破测试,这一点务必引起注意。
1.2 安全提示/危险源LTC-602 检漏测试仪的构造和制作充分考虑到危险因素和安全措施。
因此在实际应用中,最大限度地提供安全保证,而操作员尤其应该保证:——LTC-502 泄漏测试仪只能根据它的用途来使用。
低压差分探头说明书
DP6020
(20V/ 200MHz)
前 言
首先,感谢您购买该产品,这份产品使用说明书,是关于该产品的功能、使用方法、操作注意事项等方面的介绍。
使用前,请仔细阅读说明书,正确使用。
阅读完后请好好保存。
说明书中,注释将用以下的符号进行区分。
为安全使用本机器,必须严格遵守以下安全注意事项。
如果不按照该说明书使用的话,有可能会损害机器的保护功能。
此外,违反注意事项进行操作产生的人身安全问题,本公司概不负责。
● 请小心注意触电危险,注意最高输入电压。
● 请勿在潮湿的环境下或者易爆的风险下使用。
● 被测电路接入探头之前,确保先关闭被测电路。
● 测量结束后,先关闭电路,再取走探头。
● 探头BNC 输出线连接示波器或者其它设备时,确保BNC 端子可靠接地。
● 使用之前,请检查探头外皮是否有破损,若出现破损情况,请停止使用! ● 选择本产品标配的适配器供电。
DP6020简要说明
在错误操作的情况下,用户有受伤的威胁,为避免此类危险,记载了相关的注意事项。
错误操作时,用户有受轻伤和物质损害的可能,为避免此类情况,记载的注意事项。
该符号表示对人体和机器有危害,必须参照说明书操作。
记载着使用该机器时的重要说明。
目录
前言 (1)
DP6020简要说明 (1)
概述 (3)
应用 (3)
产品及附件说明 (3)
探头主体说明 (3)
附件说明 (4)
电气规格 (5)
机械规格 (6)
环境特性 (6)
操作步骤 (6)
保养及维护 (7)
保修 (7)
装箱单 (7)
1. 概述
DP6020探头是具有浮地测量功能的低压差分探头。
测量电压±20V(DC+Pk),其带宽最高达200MHz,提供 10:1 的衰减设置,具有 1 MΩ的输入阻抗,以及 3.5 pF 的低输入电容,可以最大程度地降低电路负载,具有过压报警功能,可以兼容任何具有 50 Ω BNC 输入的示波器,并可以通过示波器或计算机上的 USB 端口供电。
在各种应用中得到广泛使用,可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
2. 应用
◆浮地差分信号测量
◆高速功率测量
◆数字差分总线
◆汽车串行总线(CAN、LIN、FlexRay)
3.产品及附件说明
■探头主体说明
详细说明:
✧①输入线:长度约15cm,连接探夹后测量电压信号。
✧②偏置调节:调节该可调电阻,实现输出偏置调节。
✧③连接线:探头前端和后端连接线,长度70cm
✧④电源接口:标准的USB B型接口,通过标配的USB适配器供电;也可以通过示波器供
电,使用方便。
✧⑤过载报警指示灯(Overload):测量范围超过量程时,过载指示灯亮,且发出报警声。
✧⑥输出接口:标配标准的BNC输出接口,可接任何厂家示波器,要求示波器输入阻抗设
置为50Ω,或者接标配的贯通式50Ω负载,示波器输入阻抗设置成1MΩ。
■附件说明
鳄鱼夹(CK-261红黑1对) 贯通式50Ω负载(CK-50)
活塞探夹 (CK-281红黑1对)测试勾(CK-284红黑一对)
同轴电缆输出线(CK-310)
USB线(CK-315 AM-BM,1.5米)
电源适配器(CK-605) USB 5V/1A
产品标配附件说明:
4.电气规格
图1:频率响应曲线
5.机械规格
6.环境特性
7.操作步骤
✧测试前应估计被测电压幅值,若超过电压量程,可能会损坏探头,造成产品损坏。
✧输入线和输出线连接好探头;探头与示波器或者其它测量仪器连接。
✧电源适配器接入电压探头,绿色电源指示灯亮。
当测量电压超过量程时,过载指示灯会亮,且
有报警声。
✧设置示波器或者其它测量仪器的衰减比例为10:1,示波器输入阻抗设置为50Ω(如果探头输出
端口外接50Ω贯通式负载,那么示波器输入阻抗设置为1MΩ);根据被测电压的大小,调整好示波器的灵敏度。
✧根据需要连接探头夹具,连接被测对象开始测量。
测试时,探头主体应尽量远离高压脉冲电路
以减小对探头的干扰。
✧测试完毕后,先关闭被测电路电源,再关闭探头电源,将两个输入端与被测点断开,输出BNC
插头从示波器上拔下。
8.保养及维护
☞保持探头的清洁干燥。
☞若需清洁,可用柔软干布擦拭,不可使用化学药剂清洁。
☞不使用探头时,请将其放入所配包装内,置于阴凉﹑洁净和干燥处。
☞运输探头时,务必放入本公司所配的包装内,可起防震作用
☞不可用力拽拉输入线和输出线,避免过度扭曲﹑折弯或打结。
9.保修
参照保修卡说明。
10.装箱单。
