带加热氧探头使用说明书

PE CS/CCS系列氧探头使用说明书使用前务必仔细越多！1．准备：1.1 要确保氧探头顶部锆头部分运输安全，因此有一个塑胶部件用来代替原有的锆件，通过旋开外管，可以拿下塑料元件已安装原来的锆件。

锆件将放入一个小的塑料容器内运输，他将被装进测量单元的终端连接盒。

如果氧探头交付，准备安装，你会发现一个随附的包装，即以上说明的这一点。

注意：陶瓷外管和锆件上的安装孔是不对称的，可以通过轻微的旋转调整，使它们安装到一起。

在除去塑胶部分安装好锆件后，外管必须逆着弹簧压力旋回。

注意：1.1是探头出口包装的首选的方法。

CCS 2000型准备交货安装时锆件已不能移动。

1.2 氧探头使用必须提供参比气，氧探头有连接参比气的接口。

参比气可以从ESS-ELECTRONIC单元提供，但事先要用硅胶管将其与接氧探头连接起来。

我们建议硅胶管型4 × 1,5或3 × 1,5 。

如果需要烧炭功能（几乎所有渗碳气氛都是必要的），供气单元可以提供一定量的必要的烧炭气体。

更多信息查询5.22，5.23。

2. 氧探头的插入和安装氧探头可以直接插入热炉内，需要的步骤描述在（1）内一定要小心太热和易燃的炉内气氛外泄。

这些气体有毒或具有潜在的危险。

2.1使用软管连接参比气到氧探头，通过调节参比气流量，使参比气值流量大约为5－10l/h。

2.2连接控制器的两个插头（圆柱形，银色的接头，一个热电偶，一个为测量电压）。

一般配置如下：探头电压：2极插头，1为正，2为负；温度：4极插头，4为正，3为负；电机：5极插头，1，2和PE。

2.3连接运行电压适用于机械装置旋转，使用红色直角连接器（电机缓慢旋转—每小时2圈－几乎看不到）。

2.4从控制器的显示中观察升温及电压上升。

2.5当炉温达到要求，氧探头准备工作，有可能测量电压读数显示值过低或者过高。

这是一些残留污物蒸发的结果（油污等），正常情况通常在2－3小时后停止。

2.6必须控制正确的参比气流量。

氧探头的使用及维护氧探头是一种关键的仪器，它可以监测氧气浓度，是很多实验和工作中必不可少的工具。

在本文中，我们将讨论氧探头的使用方式和维护方法，以确保其始终保持准确和可靠。

氧探头的使用方式使用氧探头之前，需要先了解其分类和使用方法。

根据氧探头的传感器类型和使用场景的不同，可以将氧探头分为以下两种类型：原位式氧探头原位式氧探头可以直接浸泡在待测液体或气体中，实时测量氧气浓度。

下面介绍使用原位式氧探头的步骤：1.准备氧探头：确认氧探头和测量器是否能够匹配，接好氧探头和测量器的连接线。

2.清洗待测液体或气体：先将待测液体或气体用纯水洗涤去除杂质，然后再放入测量器中，让其保持稳定状态。

3.安装氧探头：将氧探头插入测量器中，确保氧探头和待测液体或气体充分接触。

4.开始测量：测量器会自动读取氧气的浓度值，显示在屏幕上。

非原位式氧探头非原位式氧探头可以通过管道或者采样管测量氧气浓度，通常用于不适合用原位式氧探头的场合。

使用非原位式氧探头的步骤如下：1.准备氧探头：确认氧探头和测量器是否能够匹配，接好氧探头和测量器的连接线。

2.安装氧探头：将氧探头安装在想要测试的位置上，确保连接管道的接口可靠。

3.开始测量：测量器会自动读取氧气的浓度值，并显示在屏幕上。

氧探头的维护方法维护氧探头是很重要的，不仅有助于保持准确和可靠的测量结果，而且能延长其使用寿命。

以下是一些氧探头的维护方法：1.清洗：为保持氧探头的敏感度和准确度，需要定期清洗探头表面。

把氧探头取下，用干净的纱布轻轻擦拭，避免使用化学物质。

2.校准：为了保证氧探头的测量准确性，需要进行定期校准，可以使用纯的氧气或者空气进行校准。

3.避免过度使用：过度使用在一定程度上对氧探头的测量结果和外观造成危害，因此，需要合理使用氧探头，同时注意氧探头的保存方法。

4.存放：当未使用氧探头时，需要将其存放在专为储存氧探头的盒中，并在其表面抹上薄层的矽胶保护。

结论氧探头作为一种具有重要应用价值的工具，其准确性和可靠性对于实验和工作的成功至关重要。

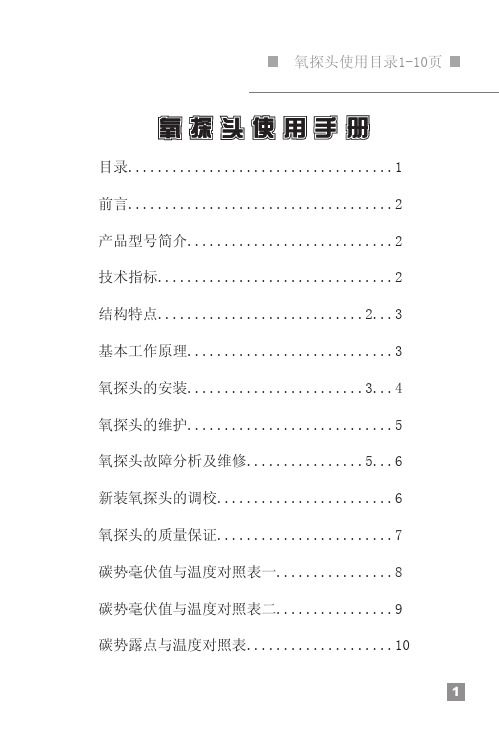

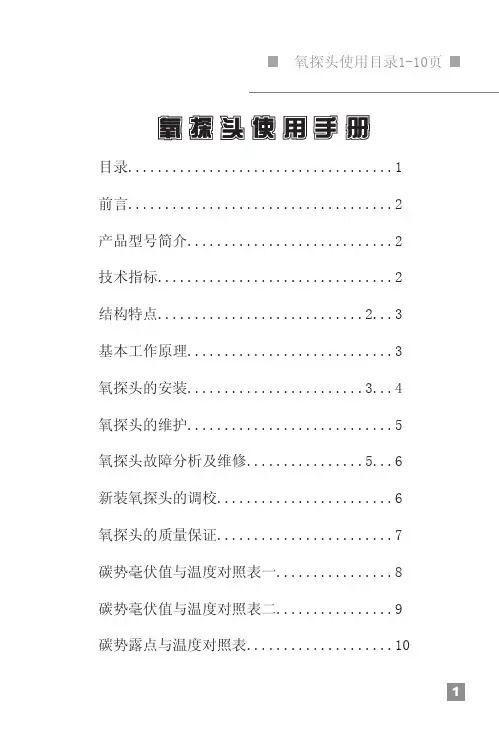

目录 (1)前言 (2)产品型号简介 (2)技术指标 (2)结构特点............................2 (3)基本工作原理 (3)氧探头的安装........................3 (4)氧探头的维护 (5)氧探头故障分析及维修................5 (6)新装氧探头的调校 (6)氧探头的质量保证 (7)碳势毫伏值与温度对照表一 (8)碳势毫伏值与温度对照表二 (9)碳势露点与温度对照表....................10氧探头使用目录1-10页1感谢您在热处理渗碳工艺自动控制产品中选择SMEIM 氧探头。

SMEIM 氧探头在国内具有领先的制造技术和优良的品质管理保证，因此能适合各种渗碳气氛、工艺以及应用环境。

SMEIM 氧探头具有多项专利技术，独特的测量电极结构、整体基座和漂亮的外观造型，由表及里的体现出其优秀的品质。

SMEIM 氧探头可以确保气氛控制的可靠性、重现性和控制精度。

SMEIM 氧探头的品种和规格的完备，因此更能适应各种气氛和各种炉型控制设备的要求。

FRQ 型，球型锆头结构。

举例：FRQ5256 外电极外径Φ25mm ，长度600mm ，无热电偶；FRH 型，进口焊接锆管。

举例：FRH7258K 外电极外径Φ25mm ，长度800mm ，装K 型偶；产品型号简介碳势测量范围：0.01%～1.60%Cp ； 使用温度范围：700～1100o C 氧势输出精度：±1mv ； 输出范围：0～1250mv ；外电极直径：Φ25mm 、Φ22mm ； 安装方式：1"和3/4"管螺纹；技术指标前言FRQ 型氧探头的关键元件是一个精度高达0.01µ的氧化锆球。

电极环行的刃口保证了与锆球接触的良好，锆球与磁管经过精密研磨实现相对高强度密封。

密封强度决定氧探头的质量。

结构特点2氧化锆球清洗气路参比气路外电极内电极磁管3FRH 型的传感器部分的关键元件是将一个柱状的氧化锆镶嵌在一根瓷管的头部并用特殊焊接剂将其焊接在一起，以实现完全密封。

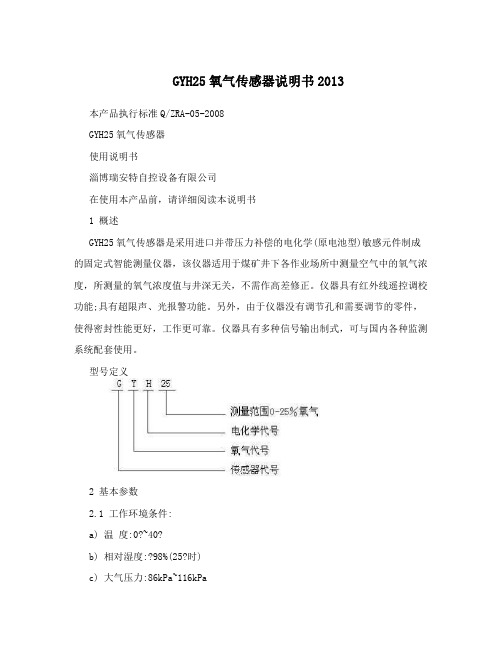

GYH25氧气传感器说明书2013本产品执行标准Q/ZRA-05-2008GYH25氧气传感器使用说明书淄博瑞安特自控设备有限公司在使用本产品前，请详细阅读本说明书1 概述GYH25氧气传感器是采用进口并带压力补偿的电化学(原电池型)敏感元件制成的固定式智能测量仪器，该仪器适用于煤矿井下各作业场所中测量空气中的氧气浓度，所测量的氧气浓度值与井深无关，不需作高差修正。

仪器具有红外线遥控调校功能;具有超限声、光报警功能。

另外，由于仪器没有调节孔和需要调节的零件，使得密封性能更好，工作更可靠。

仪器具有多种信号输出制式，可与国内各种监测系统配套使用。

型号定义2 基本参数2.1 工作环境条件:a) 温度:0?~40?b) 相对湿度:?98%(25?时)c) 大气压力:86kPa~116kPad) 风速:0~8m/se) 煤矿井下具有甲烷气体爆炸性危险的环境中，测量空气中氧气的浓度。

2.2 测量范围: 0~25,O。

22.3 基本误差:?3%满量程。

2.4 分辨率: 0.1,O。

22.5 显示方式:三位LED2.6 响应时间:?60s2.7 报警点:可调，出厂时设定为18%O，当?18,O时仪器报警;报警误差:?0.5,O。

2222.8 报警方式:声、光，其中:a) 声级强度:?80dB(A);b) 光可见度:20m处清晰可见。

2.9 防爆型式:矿用本质安全型，防爆标志:ExibI2.10 输出信号:频率:200~1000Hz。

2.11 本安参数a)Ui:22VDC;Ii:20mA 。

b)Ci:0.4nF，Li:0mH。

2.12 传输电缆:最大传输距离2000m，其中:a) 电缆参考型号:MHYVRb) 电缆分布参数:电阻?19.0Ω/km，电感?0.8mH/km，电容?0.06uF/km。

2.13 外形尺寸:280mm×150mm×30mm2.14 重量:<2kg13 工作原理3.1 整机工作原理仪器由电源电路、氧气气体敏感元件及测量电路、放大电路、A/D转换电路、智能信号处理、显示电路、报警电路、信号输出电路等构成。

1.概述氧传感器是现代发动机管理系统中必不可少的重要零部件。

它用于探测汽车发动机排气管中燃烧废气中氧的含量,借以判定发动机实时空燃比状态。

根据氧浓度的不同,传感器将输出高低不同的电压信号给发动机电子控制模块（ECM）,作为系统闭环燃油修正补偿控制的重要依据。

由于氧传感器的应用，发动机能在绝大多数工况下工作在理想空燃比状态,从而获得良好的排放特性和燃油经济性.本公司加热式氧传感器尺寸小巧，起燃迅速,可使发动机管理系统及早实现系统的闭环燃油管理控制。

图一氧传感器外观2.工作原理氧传感器采用平板结构多层氧化锆陶瓷作为核心元件.ABCD 图3 接线端子图示7.安装与调试7.1安装位置要求●控制用氧传感器（前氧传感器）安装布置前氧传感器应安装于可以代表所有汽缸排出废气状态的位置附近.此外各个气缸排气气流混合均匀,避免只探测到发动机某单一汽缸的废气氧浓度,从而影响整个系统对发动机实时燃烧状态作出正确判断。

为了使系统在冷启动时尽快进入闭环控制，传感器应安装在离发动机排气歧管出口较近、气流温度较高的位置.图4前氧传感器安装位置●三元催化器功能监测用氧传感器(后氧传感器）安装布置：后氧传感器的理想安装位置推荐在三元催化器下游外壳的延长管上且距催化器载体后端面100～300毫米以内。

当催化器与排气消音器之间带有装配法兰时，为了防止因联结法兰漏气造成错误判断，应将传感器布置在三元催化器一侧联结法兰上游。

图5后氧传感器安装位置图7氧传感器安装凸台7.2 安装方向要求● 氧传感器的装配位置选择应注意避免路面砂石直接冲击或飞溅到氧传感器的外壳及传感器的线束上。

● 氧传感器安装方向应尽可能减少冷凝水在氧传感器头部附近聚积，避免排气中冷凝水损坏锆元件。

氧传感器头部应朝下装配，且其装配孔轴心线与水平面夹角不小于10度.图6 氧传感器安装角度7.3 安装凸台要求:● 装配凸台材料：不锈钢● 凸台最小外直径：不小于26毫米 ● 凸台推荐最大厚度：不大于13毫米（9～13毫米之间为佳）● 螺纹孔尺寸：M18×1。

请用户仔细阅读说明书后再使用高温氧探头一、概述高温氧探头是指使用温度在1000℃——1700℃范围内的测氧传感器。

主要是使用在玻璃炉窑，特种陶瓷炉窑，特种钢轧钢炉，真空炉测氧以及其他高温测氧场合。

其他特点是：⑴使用进口焊接式氧化锆传感器，具有良好的密性。

热震性和机械性能。

⑵由于使用温度高，外面的保护管使用刚玉管（一般氧探头使用高温合金管）⑶内外电极采用比较粗的铂金丝来代替镍洛合金丝和管。

所以生产成本比较高。

所以高温氧探头的价格要比一般氧探头高得多。

⑷一般氧探头由于合金管的热胀冷缩，为了保证传感器的良好电气接触性，传感器在弹簧的推力下，可作数毫米的移动，移动间隙可用真空脂或硅橡胶圈密封。

在一般渗碳炉中完全可以实现密封。

而在真空炉中则会发生严重渗漏。

高温氧探头是完全气密的，又可以在1200℃以上的温度中使用，可以适用于真空炉。

（5）高温氧探头有A，B两种。

A：只有一个气路，也就是参比气路（空气含氧量20.9%）B：有两个气路（1）参比气路（空气-含氧量20.9%）（2）标准气路（通入标准气对氧探头进行校对）标准气路相当于一般氧探头的自动除碳气路，由于高温氧探头使用温度很高，如果通入空气燃后温度猛然升高会造成刚玉管和传感器的损坏。

如果通入1%氧含量的标准气，和1PPM 氧含量（百万分之一）的标准气，可以对测氧仪数据进行校正。

一般在工业现场用的高温氧探头都采用A型，因为现场采用标准气校正仪表十分困难。

因为现场很难提供合格的标准气。

现场操作常常采用一根标准氧探头来校队仪表，我们认为标准氧探头是基准，其他氧探头都采用标准氧探头来校队仪表。

过程是这样的，把要校正的氧探头卸下来，把标准氧探头装上去等信号稳定后就可以对仪表进行校正，只有在特定条件下可以采用B型氧探头，如实验等。

二．工作原理焊接时的氧化锆传感器，氧化锆内外两侧分别处在两种不同的气氛中，管子内部通的是参比气（空气含氧量为20.9%）管子外部是放置在炉窑气氛中。

1001
9
1010
10
25.0%≤X≤49.9% 50.0%≤X≤100.0% 1 2 3 4 5 固 定 量 程 1% 固 定 量 程 10% 固 定 量 程 25% 固 定 量 程 50% 固 定 量 程 100% 0001 0010 0011 0100
0101
XX.X XXX.X X.XX X.XX XX.X XX.X XXX.X
主电源输入在 TB1 接线盒(在后面的上面)。 报警和量程 ID 是在接线盒 TB2 可以使用的 （在 后面的中间） 。电池后备和量程输出在 TB3 可以使用的（在后面的底部） 。
12
13
2.2 开始 2.2.1 通电前检查 分析仪和传感器的安装地方是否已没有可燃物质 分析仪和传感器的安装地方是否远离常出现下雨、滴水的地方。 所有的线路是否正确 确保气体的稳定性 样气排气孔的安装是否连结 样气气压是否适合 操作手册是否完全读完
1
图表 1 传感器 测量量程 显示
MODEL 5100 说明 内置加热器的微型氧化锆氧传感器 0-1%/0-10%/0-25%/0-50%/0-100%,O2 自动量程或固定量程 0.75''LED 数字显示 显示精度 :1%量程:.xx, 10%量程: x.xx,25%/50%/100% 量程: xx.x 系统状态 LED 指示灯：故障时为黄灯，正常和在线测量为绿灯。 Alarms 1 和 2 报警指示灯。 RS-232 通迅接口 模拟输出 4-20MA，0-10VDC（或 0-1VDC，0-5VDC） ；最大回
9

便于阅读数据和显示 LED 状态 容易进入到显示板按钮界面。 在底板里有充足的地方安装电气连线 分析仪不要置于水面，不利的温度或震动。确保分析仪在空气流通的区域里安装以防 止底板超过操作温度规格，不要在高温的地方安装分析仪或者传感器，不要阻塞分析 仪底板的通风窗。

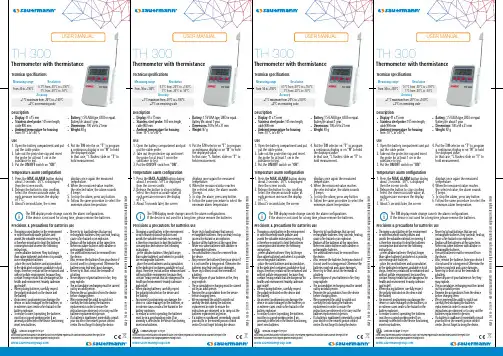

Thermometer with thermistanceUSER MANUAL Do not throw your electronical device with domestic waste. Once returned, required waste collection will be assured in the respect of the environment in accordance with European guidelines relating to WEEE.Throwing a used battery in the environment or with household waste pollutes and Precisions & precautions for batteries useThermometer with thermistanceUSER MANUAL Do not throw your electronical device with domestic waste. Once returned, required waste collection will be assured in the respect of the environment in accordance with European guidelines relating to WEEE.Throwing a used battery in the environment or with household waste pollutes and Precisions & precautions for batteries useThermometer with thermistanceUSER MANUAL Do not throw your electronical device with domestic waste. Once returned, required waste collection will be assured in the respect of the environment in accordance with European guidelines relating to WEEE.Throwing a used battery in the environment or with household waste pollutes and Precisions & precautions for batteries useThermometer with thermistanceUSER MANUALDo not throw your electronical device with domestic waste. Once returned, required waste collection will be assured in the respect of the environment in accordance with European guidelines relating to WEEE.Throwing a used battery in the environment or with household waste pollutes and Precisions & precautions for batteries use。

地址:中国武汉关山二路1号国际企业中心锦丰楼邮编:430074电话：027-*******HMA 碳势传感器基本结构：1.HMA 碳势传感器的核心部件采用澳大利亚SIRO 2氧化锆氧传感器（详见图2），SIRO 2氧化锆氧传感器有一个两端开孔的氧化铝管，管的一端有一个氧化锆电解质块。

氧化铝管与氧化锆块用一种高温低共熔混合物焊接的专利技术永久性接合。

SIRO 2氧化锆氧传感器典型性能特性如下：零点误差：≤±2mv ；真空泄漏率（1大气压差）：700℃≤0.12ml/min ；1200℃，≤0.002ml/min 。

交流电阻（1500赫兹）：（700℃）≤100千欧；（1100℃）≤5千欧。

响应时间（700-1300℃）：≤1秒2.HMA 碳势传感器采用先进的块状合金电极技术，有较强的抗渗碳，抗污染能力。

设计有碳黑清除通道，可方便地进行检测元件的烧碳黑工作，请参考图3。

3．技术性能：使用温度：700℃-1100℃；碳势控制范围：0.3-1.5%C ；碳势控制精度：±0.05%C响应时间：≤1秒；氧化铝管氧化锆焊接材料外电极内电极图2SIRO 2氧传感器结构原理图图3HMA 碳势传感器结构原理图地址:中国武汉关山二路1号国际企业中心锦丰楼邮编:430074电话：027-*******碳势传感器的安装合理的安装是保证碳势传感器可靠运行的关键，许多使用问题均由于碳势传感器安装不当造成的，希望用户一定要特别注意这一点，安装碳势传感器请尽量考虑碳势传感器的安装要求：一、测量点：确定测量点是首要的工作。

应遵循如下几项原则：（1）选择测量点要求能正确反映炉内的气氛和温度，以保证碳势传感器输出信号的真实性,尽量避开回风死角。

（2）测量点不可靠近渗剂入口，特别是采用滴注式气氛时。

否则会造成碳势传感器检测值失真且波动，且很容易在碳势传感器表面形成碳黑，影响传感器使用寿命！不要过于靠近搅拌风扇，以免风扇的震动和气流的冲刷影响传感器的使用寿命。

深圳市朗弘科技有限公司 0755-27375899

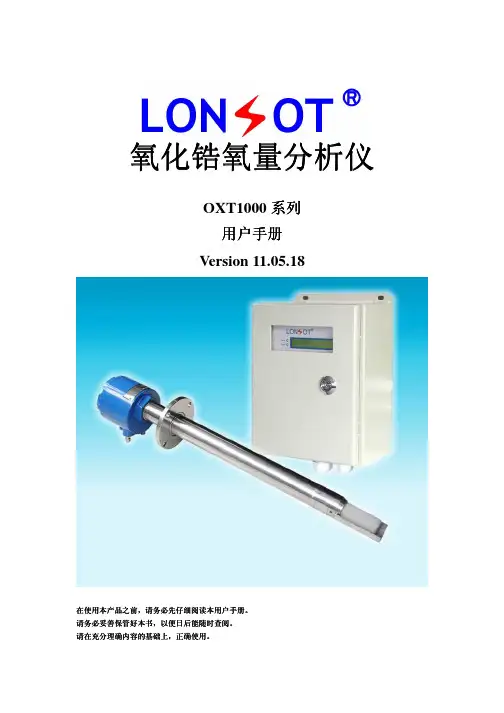

OXT1000 用户手册
亲爱的用户：
致用户的信
非常感谢您选用深圳市朗弘科技有限公司（LONHOT)采用进口组件成套制造的 OXT1000 系列直插式烟气氧含量测量仪。
近年来，我们的 OXT1000 系列氧量分析仪已经在中国电力、石化、冶金等行业，超过 1000 个用户得到应用。产品质量和性能已经得到证明，同时我们还在不断地改进我们的产 品并引入了一些新的特点和新的功能。OXT1000 系列智能电子变送器就采用最新的微处理器 技术，使其成为迄今为止功能最强大的氧量监测装置，从而减少了用户的维修工作量，提高 测量准确度。
氧化锆氧量分析仪
OXT1000 系列 用户手册
Version 11.05.18
在使用本产品之前，请务必先仔细阅读本用户手册。 请务必妥善保管好本书，以便日后能随时查阅。 请在充分理确内容的基础上，正确使用。
目录
1 系统概述 .......................................................................................................................................1 1.1 测量原理.................................................................................................................................1 1.2 氧量分析系统的结构.............................................................................................................2

ZO-401型氧化锆氧量分析仪说明书注意：用户使用仪器前，请仔细阅读本使用说明书！1．概述ZO-401系列氧化锆分析仪是由智能化分析仪和氧化锆氧量计（简称氧探头）组成。

该仪器的工作原理是基于电化学原理，检测元件是利用氧化锆（ZrO2）制成的固体电解质，其在高温下具有传导氧离子的特性，当固体电解质两侧存在氧浓度差时，即有一与浓度成一定关系的电势产生，对此电势作补偿计算，从而可准确反映氧量。

ZO-401系列氧分析仪采用单片机作核心，对氧探头进行炉温加热控制和数据处理，通过氧探头可对诸多工业炉窑烟气中的氧含量进行快速、准确、连续地检测，减少低氧燃烧造成的污染，确保生产过程的安全和经济性。

因此，氧化锆氧分析仪可广泛用于电力、化工、冶金、石油、轻工纺织领域中的燃烧控制，也可应用于电子元件、磁性材料等高温烧结的保护性气氛中的微量含氧分析。

采用单片机组成的智能化仪表，可以对氧探头送来的氧浓度电势、K型热偶电势进行测量比较，用“能斯特”公式实时地计算出烟气中的氧含量，并且在计算中引入双参数校正法，具有氧探头本底电势补偿功能，氧电势斜率修正，弥补了氧探头的离散性缺陷，延长了氧探头的使用寿命。

ZO-401氧分析仪具有氧百分浓度、氧化锆探头电势、热偶温度显示，并有本底电势补偿值、氧电势斜率系数修正值显示、隔离的4—20mA模拟量输出，且模拟量输出对应的氧百分比浓度可由面板操作设定，其日常维护十分方便。

2．工作原理2．1 传感器（氧探头）工作原理氧化钇稳定的氧化锆材料是一种高性能的氧离子导体，氧化锆管内外侧涂以多孔铂电极，在高温（>600℃）时，当氧化锆管内外两侧分别通以不同氧浓度的气体时，就形成氧浓差电池：（PO1）▌▏ZrO2▕▌（PO2）Pt Pt阴极：O2 + 4e = 2O2-阳极：2O2- = O2 + 4ePO1和PO2分别为参比气氧分压和被测气氧分压，氧浓差电池电动势E与氧分压的关系可用能斯特（Nernst）公式表示：E = （RT/4F）ln (PO1/ PO2)式中，R：理想气体常数（8.314J/mol•k）T：浓差电池工作温度（K）F：法拉第常数（96500J/V）PO1：参比气氧分压（通常以空气作为参比气，其浓度为20.60%）PO2 : 被测气氧分压通过测量氧浓差电池电动势E、温度，就可以计算出被测气体的氧浓度。

氧探头的使用与保养一、用途：渗碳炉，无氧化炉的炉内，氧分压的测定二、氧探头使用期限新探头使用期限原则一般为12个月，维修探头使用期限原则一般为6个月，期间，操作人员要定期检测，超过此期限使用，需加大检测频度，并详细记录三、安装位置及使用要求1、竖装时，氧探头必须保持垂直状态。

2、氧探头应该靠近控温热电偶放置。

3、安装位置应该尽量避免靠近或接触热源和风扇，避免装在激烈振动的地方。

4、应该尽量避免靠近富化剂的滴管或气管，最好置于这些进入管的上风口5、应该插入炉膛并距离炉墙热面50到150毫米，搅拌叶片下部约50毫米6、探头的检测孔不能和搅拌机的旋转方向一致，需朝向搅拌机的中心方向7、炉内气氛中不应有低熔点金属蒸气及S、P、CL等气体8、新炉在进行烘炉时，绝对不能安装氧探头9、炉内气氛在过度渗碳及积碳状态下会加速探头电极的劣化，因此，在时效处理过程中原则上也不能安装氧探头。

四、插入/拔出氧探头的要求在炉子处于热态的情况下，将氧探头插入炉内时，插入速度应该不超过100mm/8min,插入速度过快可能会引起热冲击，有可能损坏氧探头。

在氧探头的外壳上从进入端往下每隔20mm做一个永久性的标记，将氧探头插入炉内到第一个刻度线，并且将氧探头固定在该位置，然后每两分钟插入一次，每次一格，直到全部插入，然后旋转氧探头，将其固定在炉体上，确保气密性。

移出探头时，按20mm/2min的速度平稳移出五、推荐的参比气流量为240-470毫升/分（25-50升/小时）参比气的流量过大，会缩短氧探头的使用寿命，流量过小，则检测到的碳势低于炉内实际值，只要能够满足需求，流量越小越好。

六、氧探头工作在非常恶劣的气氛环境中，这些气氛会在氧探头的端部产生堆积物（炭黑或油烟）。

如果氧探头的探测端被堆积物覆盖所带来的结果将会提高碳势测量值的读数，控制器因而减少富化剂的通入量，降低了炉内的实际碳势，这通常会导致碳势控制设定值的提高，从而增加了渗碳过程。

概 述YB-88系列氧量分析仪能自动地对各种炉窑烟气中氧量进行连续监测（也适用于惰性气体中的氧量监测），从而为操作人员调节燃风配比提供有用参数，或者把信号送入计算机进行处理。

通常与控制系统级联，实现闭环控制，达到低氧合理燃烧，降低燃耗、烧损（设备及原材料），稳定工艺，提高产品质量，防止环境污染等目的。

YB-88G氧量分析仪的核心元件氧传感器是由稳定氧化锆材料制造的，材料的熔点在2200℃以上，它本身耐高温、抗腐蚀的性能较好。

氧化锆烟气氧量分析仪能适应高温、大粉尘、有腐蚀性的环境，是其他分析方法无法比拟的，是近几十年来各国普遍采用的首选仪器。

但由于服役的环境条件很恶劣，对组装成实用氧传感器和氧检测器的相关材料也必须满足这种高温、大粉尘、腐蚀性强的环境。

若某个结构部件损坏或失效，整个探头就需检修或报废。

所以应从构件的整体考虑它的选材和结构。

本公司自主开发的氧化锆烟气氧检测器（俗称氧探头），其氧传感器引线采用独特的复线结构；金属构件采用耐热合金钢制造；绝缘材料采用进口优质材料。

该项技术已获得两项国家专利。

一．工作原理 在氧化锆粉末中加入适量的低价氧化物，经过研磨、成型、烧结制成氧化锆元件。

氧化锆中加入适量低价氧化物有两个作用：其一，氧化锆 体中形成氧空位，这是氧离子能在氧化锆 体中迁移的物质基础；其二，使氧化锆 体结构稳定化，在1150℃附近升温或降温过程中，氧化锆 体不再发生相变，抗热振性能好，才可能做成实用的元件。

这种氧化锆成为氧离子导体，称它为氧化锆固体电解质。

氧化锆固体电解质只有在600℃以上，才具有较好的氧离子导电能力。

因此在氧化锆管内外两侧涂有铂金电极并对其加热，则氧化锆元件两侧因氧离子浓度不同产生了氧电动势，就成了一个浓差氧电池。

若使内外两侧接触氧分压不同的气体，由于在氧分压较高一侧的电极（阴极）上，氧分子获得电子变为氧离子，氧离子通过固体电解质至阳极并释放电子，还原为氧分子。

阴极：O2＋4e → 2O2－阳极：2O2－→ O2＋4e通过这一反应在两电极间建立起来的电势E，可由能斯特公式得到：式中：R——气体常数RT Pa E =4FInPxT——绝对温度F——法拉第常数Px——被测气体氧浓度百分数Pa——参比气体氧浓度百分数，一般为20.60%如电池被加热至750℃，上式可变为：式中E--氧电动势（mV）这样，如果把氧电池加热至指定温度，锆管两侧分别流过被测气体和参比气体则产生的电动势与它们的浓度有一定的关系，如果知道参比气体的浓度（空气作参比气，氧浓度百分数一般为20.60%），则很容易定出被测气体的氧浓度。

Rev1燃烧氧气分析仪Endura AZ20系列探头Azipod® CZࡼᔞழࠆૺᔞழຳგ።፿፿᎖ሚࡔ࿾ၺᔞழࠆ)ຳგ*ࣖᄂࡼࢭݳါᅎ஠ᇹᄻ公司简介本公司是一家世界著名的仪器设计与制造公司，产品用于工业过程控制、流量测量、气体及液体分析以及环保应用。

作为过程自动化技术全球领袖ABB 的一员，我们为世界各地的客户提供专业的应用知识、服务及支持。

我们的宗旨是团队精神、高质量的生产、先进的技术以及无可比拟的服务与支持。

公司产品的质量、精度及性能来自于一百多年的经验，以及对于最新技术的创新设计与持久开发。

公司经营的10家流量校准厂中包括 UKAS 校准实验室0255号，代表着我们对于质量与精度的追求。

本手册中的信息仅用于帮助我们的用户高效地使用本公司生产的设备。

严禁将本手册用于任何其它目的，未经技术发行部事先许可，不得全部或部分复制本手册的内容。

健康与安全为了确保我们的产品安全而不影响健康，务必注意以下各点：1. 使用前必须仔细阅读本说明书的有关章节。

2. 必须遵守容器或包装上的警告标签。

3.必须由经过适当培训的人员按照所列信息进行安装、操作、维护及保养。

4. 务必遵守一般安全注意事项，以避免在高压与/或高温下运行时发生事故。

5. 保管化学品时必须远离热源，避免极高/极低的温度并保持粉尘干燥。

务必采用一般安全使用程序。

6. 在废弃化学品时，切勿混合两种不同的化学物质。

有关本手册所述设备使用的安全事项或任何相关的危害数据表（适用时）可以从本公司取得，地址如封底所示，同时提供保养及备件信息。

݀ৌㅔҟᴀ݀ৌᰃϔᆊϪ⬠㨫ৡⱘҾ఼䆒䅵Ϣࠊ䗴݀ৌˈѻક⫼ѢᎹϮ䖛⿟᥻ࠊǃ⌕䞣⌟䞣ǃ⇨ԧঞ⎆ԧߚᵤҹঞ⦃ֱᑨ⫼DŽ ԰Ў䖛⿟㞾ࡼ࣪ᡔᴃܼ⧗乚㹪ABB ⱘϔਬˈ៥ӀЎϪ⬠৘ഄⱘᅶ᠋ᦤկϧϮⱘᑨ⫼ⶹ䆚ǃ᳡ࡵঞᬃᣕDŽ ៥Ӏⱘᅫᮼᰃಶ䯳㊒⼲ǃ催䋼䞣ⱘ⫳ѻǃܜ䖯ⱘᡔᴃҹঞ᮴ৃ↨ᢳⱘ᳡ࡵϢᬃᣕDŽ݀ৌѻકⱘ䋼䞣ǃ㊒ᑺঞᗻ㛑ᴹ㞾Ѣϔⱒ໮ᑈⱘ㒣偠ˈҹঞᇍѢ᳔ᮄᡔᴃⱘ߯ᮄ䆒䅵ϢᣕЙᓔথDŽ݀ৌ㒣㧹ⱘ10ᆊ⌕䞣᷵ޚॖЁࣙᣀ UKAS ᷵ޚᅲ偠ᅸ0255োˈҷ㸼ⴔ៥ӀᇍѢ䋼䞣Ϣ㊒ᑺⱘ䗑∖DŽEN ISO 9001:2000䆕к㓪োQ 05907EN 29001˄ISO 9001˅ᛣ໻߽Lenno – 䆕к㓪ো9/90A㣅೑Stonehouse⇨ᅝܼ ᴀҾ఼ヺড়CEI/IEC 61010-1:2001-2Āᇍ⫼Ѣ⌟䞣ǃ᥻ࠊঞᅲ偠ᅸՓ⫼ⱘ⬉⇨䆒໛ⱘᅝܼ㽕∖āЁⱘ㽕∖DŽབҾ఼ⱘՓ⫼ᮍᓣϢᴀ݀ৌ᠔䇈ᯢⱘϡৠˈ߭䆒໛ᦤկⱘֱᡸৃ㛑㹿⸈ണDŽヺোϟ߫ヺোৃ㛑ߎ⦄೼Ҿ఼ᷛㅒϞ˖电气安全本仪器符合CEI/IEC 61010-1:2001-2“对用于测量、控制及实验室使用的电气设备的安全要求”中的要求。

NOV ATECH操作说明1、技术参数1．1输入✧氧化锆氧探头（加热或未加热）✧加热炉，干燥炉或烟道热电偶，现场可选的K或R型✧主火焰安全连锁✧吹扫压力开关✧双燃料选择器✧可选远程报警输入1．2输出✧2个4~20mA输出，负载：1000Ω✧公共报警继电器✧3个可选的报警继电器1．3 通讯输出RS232或RS485用于与计算机相连。

可用于诊断分析仪、探头、传感器或燃烧过程。

1．3精度：±1%实际测量值1．4重复性：±0.5%实际测量值1．5继电器接点：24V DC 0.5A1．6环境温度：0~50℃1．7电源：240/110V AC 50/60Hz，105V A（加热型），5V A（不加热型）1．8重量：3Kg2、1230系列探头&传感器1230系列探头&传感器安装维护简单。

可直接测量、需要时可以在线进行自动标定。

1230系列探头&传感器可与NOV ATECH分析仪或其他分析仪连接（见说明书5.5.89部分）。

1230系列探头&传感器包括：1231加热型探头和1232非加热型探头两种探头及1234传感器定货信息：✧探头插入深度（从安装螺纹到探头敏感端）✧安装螺纹（过程连接），BSP或NPT2．1 探头参数12311232温度范围：0~900℃700~1400℃探头长度：250~2000mm 500~1500mm连接方式：1 1/2“BSP或NPT 3/4”BSP或NPT加热：是非热电偶：K（一体）R（一体）响应时间：＜4秒（典型的）＜1秒（典型的）头部温度：最大125℃最大125℃参考气体：环境空气：50~500cc/min(6~60scfm)。

由分析仪气泵提供。

参考气连接：1/4“NPT 与探头电缆一体的空气管路，3/16”ID PVC管过滤器：30m(或15m)不锈钢粉末冶金（装过滤器时样气温度要低于500℃）标气连接：1/8“阴NPT 1/8“阴NPT2．2关于吹扫和标定由于氧化锆的绝对测量特性和NOV ATECH分析仪的自标定特性，通常不需要标准气对探头进行标定。

AO-03说明书氧气传感器●0~25%线性输出●工作无需外部电源●快速响应●准确可靠●轻便小巧产品简述AO-03氧气传感器是一款应用电化学原理测定氧气浓度的传感器，采用模制主体设计，具有响应速度快、准确可靠等特点。

AO-03氧气传感器体积较小，便于安装在便携式仪表上，且与同类型的传感器相比性价比更高。

应用范围AO-03氧气传感器广泛应用于工业、煤矿、钢铁、石油化工及环保等领域中氧气浓度的检测，如：氧气报警器、空气质量检测仪、商用空气净化器等。

图1.AO-03氧气传感器1.传感器规格表1.AO-03技术指标表1表格中未标注条件的参数是在推荐电路、20℃、50%RH、1013mBar的条件下对传感器测量所得的结果。

技术指标概述了出厂后前三个月内提供的传感器的性能；2输出信号可能会随时间漂移到下限以下。

2.产品尺寸图图2.AO-03外形尺寸图（单位：mm，公差：±0.1mm）3.安装与使用3.1储存与使用AO-03氧气传感器在储存、安装和操作期间需避免暴露于高浓度的有机溶剂蒸汽中。

当使用带有印刷电路板（PCB）的传感器时，应在安装传感器之前使用脱脂剂清洗PCB，防止松香等助焊剂杂质挥发凝结堵塞氧气传感器的透气膜。

禁止在传感器外壳上使用有机溶剂，因为溶剂可能会导致塑料龟裂。

3.2酸性气体酸性气体（如CO2和SO2）会被电解液吸收，会导致到达电极的氧通量增大，大约每1%CO2增加0.3%氧气信号，因此AO-03不适合在高于25%CO2浓度的情况下连续运行。

3.3推荐电路图3.AO-03推荐应用电路图●将传感器的正负极引脚（Vsensor+与Vsensor-）短接，此时读取到的ADC 值（MUC_ADC ）记作A 0；●将传感器置于空气中，此时读取的ADC 值记作A 1；●传将传感器置于待测环境中，此时读取的ADC 值记作A x ；●待测环境中氧气浓度的计算公式为：氧气浓度=(A x -A 0)*20.9(A 1-A 0)*100%3.4引脚定义图4.AO-03引脚定义图警告及人身伤害勿将本产品应用于安全保护装置或急停设备上，以及由于该产品故障可能导致人身伤害的任何其它应用中，除非有特有的目的或有使用授权。

SP-Ⅲ型氧气检测仪操作指导书1 主要内容与适用范围本指导书规定了氧气检测仪的操作程序与注意事项。

本指导书适用于XXX燃气有限公司SP-Ⅲ型氧气检测仪。

2 检查与准备2.1 检查仪器各部位安装是否牢固，然后将吸气连杆与泵进气口连接好。

2.2 检查进气口是否被脏物堵住，堵住时应清除干净。

2.3 按下电源开关，气泵启动工作的同时液晶显示窗口有数字显示，绿灯电源指示灯亮，预热3min。

若电源接通后或在工作过程中，液晶显示屏显示一节电池的符号,说明电源电压不足,应立即关机进行充电。

2.4 检查传感器是否失效，在洁净的空气中，液晶显示应为20.9％VOL，否则应用小一字螺丝刀调整增益电位器，使显示值为20.9％VOL或21.0％VOL，如果达不到，则说明传感器失效，应与生产厂家联系解决。

2.5 报警点的设定：报警仪的报警点在出厂时均被设定为：下限：18.0vol％(可调)，上限:23.0vol％(固定)，若想改变下限报警点的设定值,可按如下方法操做:将转换开关拨到“A”端,此时液晶显示值就是目前的报警设定值,用小螺丝刀调整下限报警点电位器,使液晶屏上显示出自己需要的报警值即可。

报警点设定完毕将转换开关拨到“Z”端。

2.6 报警点的检查：用螺丝刀调节增益电位器使显示读数分别为下限报警值及上限报警值时（应保证在误差范围内）仪器均应发出声、光报警信号，说明仪器正常，否则应及时送到检测站校准。

3 操作程序3.1 前面的各项检查正常后，确认转换开关拨到“Z”端，将报警仪吸气连杆进气口伸到被测地点，即可进行测量。

低于下限报警值或高于上限报警值时，仪器均会发出3.2 如被测气体中O2声、光报警信号（蜂鸣器断续声音和红色报警指示灯亮），同时液晶显示屏显示的相对浓度。

当时O23.3测量完毕，关闭电源。

4 注意事项4.1 使用前应详细阅读使用说明书，严格遵守使用方法。

4.2 本报警仪为精密安全仪器，不得随意拆开外壳，以免破坏防爆结构。
