第四章 ZX7系列手工/氩弧焊机§4－1 焊条手工焊对焊机的要求电弧是电弧焊接的热源、力源。
焊机是电弧能量的供应者。
焊机应满足焊接工艺的要求，保证引弧容易，电弧稳定，焊接规范稳定，以及足够宽的焊接规范和稳定调节范围。
主要的要求有：电源外特性、燃烧稳定性、焊接稳定性与焊接质量。
1、焊机的外特性：陡降外特性（1）电源—电弧系统稳定工作条件：tgαa —tgαp ＞0 电弧静特性的斜率tg αa ，电源静特性的斜率tg αp （2）空载电压：越高越容易引弧，（AC 电弧稳定），但不经济、不安全。
DC 焊机的空载电压＜113V 。
（3）稳态短路电流I SS 稍大于焊接电流I （利于引弧，太大后飞溅增大。
1.25＜I SS ／I ＜2。
2、焊机的调节特性输出不同工作电压、电流的可调性能。
通过电源外特性的调节实现。
包括回路焊接电缆压降在内的，符合某种约定关系负载电压与负载电流称为约定负载电压与约定负载电流（无感电阻下测定）。
焊条手工焊电源：U=20+0.04I I＞600A 时U=44V TIG 焊电源：U=10+0.04I I＞600A 时U=34V 3、焊机的动特性合适的短路电流峰值（引弧，加速熔化和过渡）1.5I；合适的短路电流上升速度；恢复电压最低值（30v）的时间适当。
4、焊机的极性根据焊条的性质和焊件所需热量，手弧焊在阳极、阴极材料相同时，阳极区温度高。
酸性焊条（E4013）：厚钢板采用直流正接可以获得较大熔深，薄钢板采用直流反接可以防烧穿或者采用交流。
碱性低氢钠焊条：用于重要结构，采用直流反接，可以减少飞溅、气孔，并能使电弧稳定。
（药皮Ca F,分解出电离电位较高的F,使电弧稳定性降低；直流正接熔滴过渡时，受熔池射来的正离子流撞击（质量比电子大，阻碍熔滴过渡的力大造成飞溅，电弧不稳）；直流反接，减少飞溅，且熔池处于阴极，焊条射来的氢正离子与熔池表面的电子中和，减少气孔。
5、电弧燃烧的稳定性指电弧保持稳定燃烧（不产生断弧、飘移和磁偏吹等）的程度。
用途及特点奥太WSM系列逆变式脉冲氩弧焊机（以下简称WSM系列焊机）包含有WSM-160、WSM-200、WSM-315、WSM-400等规格。
可用于直流恒流氩弧焊、直流脉冲氩弧焊以及手弧焊，实现碳钢、不锈钢、铜、钛等各种材料的焊接。
由于该系列焊机具有理想的静外特性及良好的动态特性，控制功能比较完备，因此它表现出如下特点：IGBT高频软开关变换，效率高，体积小，重量轻；采用无源功率因数校正，功率因数高；控制调节性能好，一机多用，使用方便；起弧容易、电弧稳定，焊接质量高；脉冲电流、脉冲频率、脉冲宽度在较大范围内可任意调节。
手弧焊飞溅小,电流稳定，可靠性高，焊缝成形好.安全注意事项一般安全注意事项请务必遵守本说明书规定的注意事项，否则可能发生事故。
输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。
无关人员请勿进入焊接作业场所内。
请有专业资格的人员对焊机进行安装、检修、保养及使用。
不得将本焊机用于焊接以外的用途（如充电、加热、管道解冻等等）。
如果地面不平，要注意防止焊机倾倒。
防止触电造成电击或灼伤请勿接触带电部位。
请专业电气人员用规定截面的铜导线将焊机接地。
请专业电气人员用规定截面的铜导线将焊机接入电源，绝缘护套不得破损。
在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。
高空作业时，请使用安全网。
不用时，请关闭输入电源。
避免焊接烟尘及气体对人体的危害请使用规定的排风设备，避免发生气体中毒和窒息等事故。
在容器底部作业时，保护气体会沉积在周围，造成窒息。
应特别注意通风。
避免焊接弧光、飞溅及焊渣对人体的危害请佩戴足够遮光度的保护眼镜。
弧光会引起眼部发炎，飞溅及焊渣会烫伤眼睛。
请使用焊接用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及焊渣灼伤、烫伤皮肤。
防止发生火灾、爆炸、破裂等事故焊接场所不得放置可燃物，飞溅和烫焊缝会引发火灾。
焊接电缆与母材要连接紧固，否则会发热酿成火灾。
目录一用途及特点------------------------------1 二安全使用规范----------------------------1三电磁兼容注意事项------------------------4 四焊机安装--------------------------------6 五型号编制及说明--------------------------8 六原理简述--------------------------------8 七操作使用说明----------------------------9 八焊机的维修与保养-----------------------14 九主要技术参数---------------------------16 十产品成套及附件清单---------------------18 十一附录A：常见故障、故障原因及排除方法附录B：信息反馈表一、用途及特点ZX7系列逆变手工焊机是一种广泛适用于锅炉等容器制造、电建、冶建、化建、航空/航天工业、车辆制造等工业领域中各种金属（δ≥0.5mm）结构焊接的焊机。
该系列逆变焊机具有合理的静外特性及良好的动态性能，特点如下：焊把及地线电缆采用快速电缆插头，与电源“+、－”输出端相连，插接快速、简单、安全、可靠；采用20kHz逆变技术，除用于冷却的风机旋转声外，电源工作无噪音；优秀的引弧特性和熔滴过渡特性。
由于采用了方便可调，控制适当的引弧电路，显著提高了初次引弧和“灭弧焊”再引弧的可靠性，并改善了断续焊、单面焊双面成形的工艺适应性。
适当地选择焊接电流和推力电流，可以控制调节熔滴过渡方式，改善电弧吹力和挺度；设置了长、短把线选择开关，可以较大范围调节电弧性能（挺度、吹力等）；适用于酸性焊条、低氢碱性焊条、管道纤维素焊条、耐热钢焊条等多种焊条的焊接；重量轻，体积小，效率高，空载损耗小。
二安全使用规范1 一般安全注意事项!●输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准与规定进行。
产品功能设置起弧电流和推力电流调节功能过热、过流、欠压保护功能抗电网电压波动范围（±20%）输出电流自动补偿功能（输出电缆长度可达100米）适用范围焊接方式:直流手工焊、简易氩弧焊、碳弧气刨（ZX7-630）焊条直径：φ2-5㎜焊条种类：碱性、低氢、纤维素、不锈钢、酸性焊条焊接材料：碳钢、合金钢、不锈钢等技术参数型号 ZX7-400S/ST ZX7-500S/ST ZX7-630额定输入电压三相380V±20% 50HZ空载电压 60-75V电流调节范围 40-400A/ 40-500A/ 50-630A额定负载持续率 60%，效率η≥85%，防护等级 IP23，重量 37Kg， 38Kg， 43Kg外型尺寸（长×宽×高） 490×285×460 570×315×490 570×315×490，产品特点熊谷ZX7系列焊机是熊谷公司精心设计的通用型弧焊电源，特别在小电流时起弧、维弧、稳弧上，具有很好的焊接稳定性。
其主要设置如下：IGBT逆变焊机，逆变频率20kHz，动态性能好具有电流预设功能，电流调节精度极高焊接电流预设连续可调，起弧电流和推力电流从零到最大连续可调具有电弧软硬选择功能和长、短焊把线选择功能电弧力强弱可根据输出电缆长度进行长、短转换采用负反馈控制技术，在焊接的恒流阶段，电流恒定不变抗电网电压波动能力强具有完善的保护电路和故障显示功能，保障焊机的安全和快速查找故障原因可作为简易直流氩弧焊电源使用，一机多能引弧容易，电弧稳定，飞溅小，焊缝成型好体积小，重量轻，高负载持续率，高效节能7.5KW三相电动机，电流15A，距离150米，要用多少平方得铜芯电缆？每千瓦*百米需0.8平方，7.5KW，距离150米，要用7.5*1.5*0.8=8平方铜芯电缆电焊机一次侧的电流取决于什么? 除了空载时的变损外，取决于焊接电流。

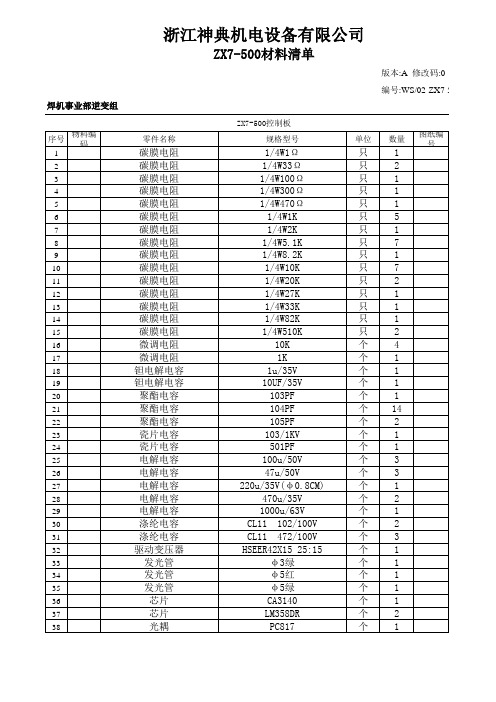

奥太zx7-stg主板
奥太ZX7-STG主电路图

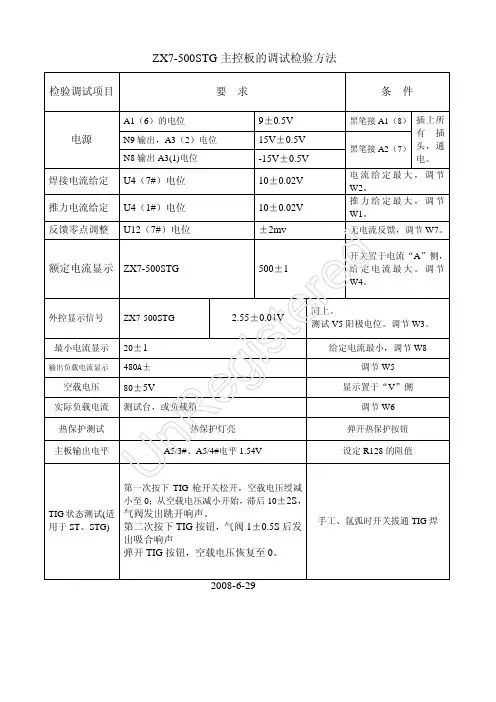

下面将对ZX7-STG主控板各接插件进行逐一说明: 接插件由左到右分别为A1/A2/A3/A4/A5/A6/A7
接插件的引脚排序也由左到右
插头A1:接控制面板
A1(1): GND
A1(2):焊接电压给定
A1(3): 电弧推力调节
A1(4): 接航空插头(7)
A1(5): 板内通过一个电阻接到GND2
A1(6): 面板电位器供电
A1(7): 面板电位器供电
A1(8): GND2
插头A2:接控制变压器
A2(1): GND2
A2(2):
A2(3)/A2(4): 接控制变压器19V
A2(5)/A2(6)/A2(7):接控制变压器19V
带中心抽头--A2(5)
插头A3:
A3(1): -15V
A3(2): +15V
A3(3):
A3(4): 接自锁/非自锁选择开关
A3(5): 接自锁/非自锁选择开关
A3(6): GND
插头A6:
A6(1): 接温度继电器开关
A6(2): 接温度继电器开关,板内接GND
A6(3): 悬空
A6(4): 板内接交流固体继电器
A6(5): 悬空
A6(6): 板内接交流固体继电器
A6(4/6)板外接什么不太清楚,望高手补充,多谢插头A7:
A7(1): 接电流反馈信号 -
A7(2): 接电流反馈信号 +
A7(3): 接电压反馈信号 - GND A7(4): 悬空
A7(5): 接电压反馈信号 +
A7(6): 接控制变压器 38VAC
A7(7): 接控制变压器 38VAC
A7(8):
A7(8)信号不清楚。

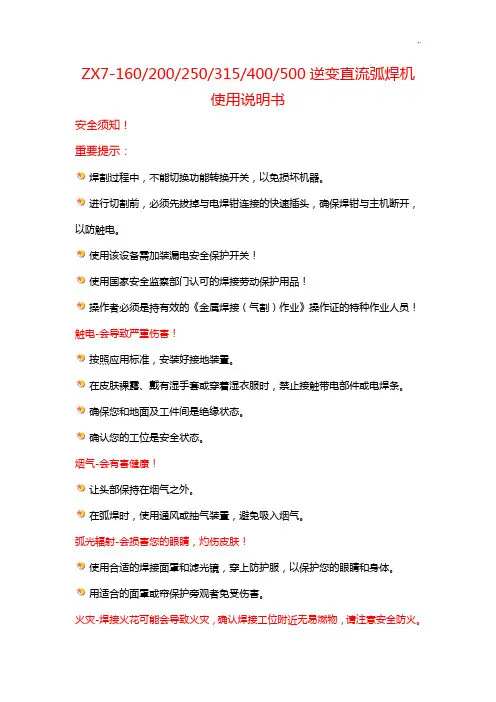

ZX7-160/200/250/315/400/500逆变直流弧焊机使用说明书安全须知！重要提示：焊割过程中，不能切换功能转换开关，以免损坏机器。
进行切割前，必须先拔掉与电焊钳连接的快速插头，确保焊钳与主机断开，以防触电。
使用该设备需加装漏电安全保护开关！使用国家安全监察部门认可的焊接劳动保护用品！操作者必须是持有效的《金属焊接（气割）作业》操作证的特种作业人员！触电-会导致严重伤害！按照应用标准，安装好接地装置。
在皮肤裸露、戴有湿手套或穿着湿衣服时，禁止接触带电部件或电焊条。
确保您和地面及工件间是绝缘状态。
确认您的工位是安全状态。
烟气-会有害健康！让头部保持在烟气之外。
在弧焊时，使用通风或抽气装置，避免吸入烟气。
弧光辐射-会损害您的眼睛，灼伤皮肤！使用合适的焊接面罩和滤光镜，穿上防护服，以保护您的眼睛和身体。
用适合的面罩或帘保护旁观者免受伤害。
火灾-焊接火花可能会导致火灾，确认焊接工位附近无易燃物，请注意安全防火。
噪音-过度的噪音对人的听力有害保护您的耳朵，使用耳朵防护罩或戴上其他听力保护物。
警告旁观者，噪音会对其听觉造成潜在伤害。
故障-遇到困难时，寻求专业人士的帮助。
如您在安装和操作时遇到困难，请按本手册的有关内容进行排查。
一、主要技术参数1-1.参数表型号参数ZX7-160 ZX7-200 ZX7-200B ZX7-250电源电压（V）单相220V±15 三相AC380V ±15额定输入电流（A）24 32 32 15空载电压（V）70 56 62 54输出电流调节（A）30-160 20-200 20-200 20-250 额定输出电压（V）27 28 28 30推力调节范围- - 0-100 0-1001-2.负载持续率曲线及外特性曲线二、安装2-1.电源线的连接1）每台机都装有一次电源线，应根据焊机的输入电压将一次线接在相应电压等级上，切勿错接电压等级。
2）一次电源要与对应的电源接线柱或插座接触良好，防止氧化。
产品功能设置起弧电流和推力电流调节功能过热、过流、欠压保护功能抗电网电压波动范围（±20%）输出电流自动补偿功能（输出电缆长度可达100米）适用范围焊接方式:直流手工焊、简易氩弧焊、碳弧气刨（ZX7-630）焊条直径：φ2-5㎜焊条种类：碱性、低氢、纤维素、不锈钢、酸性焊条焊接材料：碳钢、合金钢、不锈钢等技术参数型号 ZX7-400S/ST ZX7-500S/ST ZX7-630额定输入电压三相380V±20% 50HZ空载电压 60-75V电流调节范围 40-400A/ 40-500A/ 50-630A额定负载持续率 60%，效率η≥85%，防护等级 IP23，重量 37Kg， 38Kg， 43Kg外型尺寸（长×宽×高） 490×285×460 570×315×490 570×315×490，产品特点熊谷ZX7系列焊机是熊谷公司精心设计的通用型弧焊电源，特别在小电流时起弧、维弧、稳弧上，具有很好的焊接稳定性。
其主要设置如下：IGBT逆变焊机，逆变频率20kHz，动态性能好具有电流预设功能，电流调节精度极高焊接电流预设连续可调，起弧电流和推力电流从零到最大连续可调具有电弧软硬选择功能和长、短焊把线选择功能电弧力强弱可根据输出电缆长度进行长、短转换采用负反馈控制技术，在焊接的恒流阶段，电流恒定不变抗电网电压波动能力强具有完善的保护电路和故障显示功能，保障焊机的安全和快速查找故障原因可作为简易直流氩弧焊电源使用，一机多能引弧容易，电弧稳定，飞溅小，焊缝成型好体积小，重量轻，高负载持续率，高效节能7.5KW三相电动机，电流15A，距离150米，要用多少平方得铜芯电缆？每千瓦*百米需0.8平方，7.5KW，距离150米，要用7.5*1.5*0.8=8平方铜芯电缆电焊机一次侧的电流取决于什么? 除了空载时的变损外，取决于焊接电流。

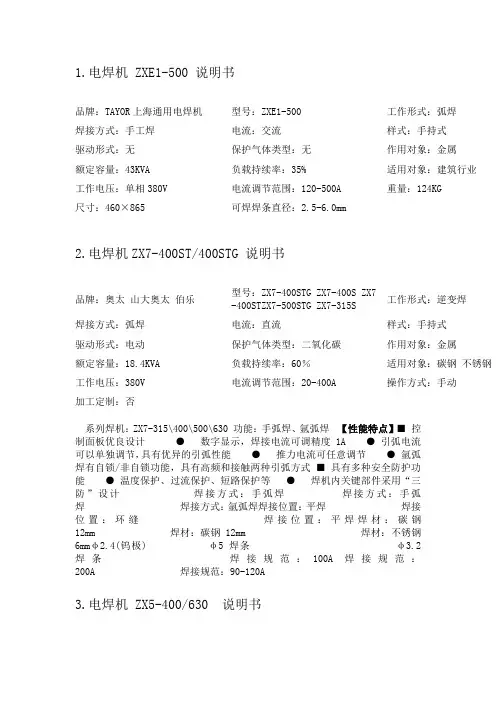

1.电焊机 ZXE1-500 说明书品牌：TAYOR上海通用电焊机型号：ZXE1-500 工作形式：弧焊焊接方式：手工焊电流：交流样式：手持式驱动形式：无保护气体类型：无作用对象：金属额定容量：43KVA 负载持续率：35% 适用对象：建筑行业工作电压：单相380V 电流调节范围：120-500A 重量：124KG尺寸：460×865可焊焊条直径：2.5-6.0mm2.电焊机ZX7-400ST/400STG 说明书品牌：奥太山大奥太伯乐型号：ZX7-400STG ZX7-400S ZX7-400STZX7-500STG ZX7-315S工作形式：逆变焊焊接方式：弧焊电流：直流样式：手持式驱动形式：电动保护气体类型：二氧化碳作用对象：金属额定容量：18.4KVA 负载持续率：60％适用对象：碳钢不锈钢工作电压：380V 电流调节范围：20-400A 操作方式：手动加工定制：否系列焊机：ZX7-315\400\500\630 功能：手弧焊、氩弧焊【性能特点】■控制面板优良设计●数字显示，焊接电流可调精度1A ● 引弧电流可以单独调节，具有优异的引弧性能●推力电流可任意调节● 氩弧焊有自锁/非自锁功能，具有高频和接触两种引弧方式■具有多种安全防护功能● 温度保护、过流保护、短路保护等●焊机内关键部件采用“三防”设计焊接方式：手弧焊焊接方式：手弧焊焊接方式：氩弧焊焊接位置：平焊焊接位置：环缝焊接位置：平焊焊材：碳钢12mm 焊材：碳钢12mm 焊材：不锈钢6mmφ2.4(钨极) φ5焊条φ3.2焊条焊接规范：100A 焊接规范：200A 焊接规范：90-120A3.电焊机 ZX5-400/630 说明书一、概述：我厂开发研制的ZX5系列晶闸管弧焊整流器包括ZX5-250、ZX5-400、ZX5-630、ZX5-1000共四种机型。
该系列弧焊整流器系国家推广的第八批节能产品，是取代已淘汰的AX系列旋转直流弧焊机的理想产品。
奥太焊机维修案例(2011/06/21 15:46)（引用地址：未提供）目录：产品维修案例一机型：MIG-350Ⅲ故障现象：新机无空载电压、不起弧维修过程：由于新机使用一天就不能起弧，首先检查外部连接﹑三相电压正常。
打开焊机测量二极管模块（大卫）也正常，怀疑测量不准确更换二极管模块（三社）故障仍然存在，通过测量主板给定驱动板电压也正常排除主板，测量三相整流桥输入输出电压正常，测量IGBT 模块正常，更换驱动板故障依然存在，测量主回路各个元器件也都正常。
通过分析有无空载电压重新从输入到输出测量，测量二极管模块与输出负极有空载电压，试焊仍不起弧，断定外部原因，仔细检查发现焊机输出正极与送丝机连接电缆虚接烧坏造成断路。
（MIG-315Ⅲ型机正负电缆前后面板各输出一条，当时测量空载电压时测量的输出负极与送丝机焊枪之间造成错误判断）故障原因：焊机输出正极与送丝机连接电缆虚接问题建议：此处连接线存在虚接，压接不实造成烧坏断路，属于生产问题，希望生产以后加以注意心得：简单问题越要注意细节点评------------------------------------------------------------此故障处理过程太复杂。
实际上只要看到有空载电压显示，而且焊丝与工件接触后空载电压变化不大，即能判定为外部焊接回路不通。
--------------------------------------------------------------------------------案例二焊机机型：ZX7―400STG故障现象：有高频，有空载，不能起弧维修过程：1、检查外围，无异常2、开壳检查主回路，谐振电感，谐振电容，电流互感板均正常3、更换主板驱动板，IGBT，故障依旧4、综上所述，怀疑有插头接触不良，便逐个排查，发现电流互感板与驱动板连接插头接触不良故障原因：由于驱动板本身是闭环控制，电流互感板反馈信号不准确，使驱动板工作不正常。
电焊机之IGBT系列焊机工作原理2009-09-21 20:15:09 作者：来源：互联网浏览次数：0 文字大小：【大】【中】【小】简介：一、功率开关管的比较常用的功率开关有晶闸管、IGBT、场效应管等。
其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。
1、效应管的特点：场效应管的突出优点在于 ...一、功率开关管的比较常用的功率开关有晶闸管、IGBT、场效应管等。
其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。
1、效应管的特点：场效应管的突出优点在于其极高的开关频率，其每秒钟可开关50万次以上，耐压一般在50 0V以上，耐温150℃（管芯），而且导通电阻，管子损耗低，是理想的开关器件，尤其适合在高频电路中作开关器件使用。
但是场效应管的工作电流较小，高的约20A低的一般在9A左右，限制了电路中的最大电流，而且由于场效应管的封装形式，使得其引脚的爬电距离（导电体到另一导电体间的表面距离）较小，在环境高压下容易被击穿，使得引脚间导电而损坏机器或危害人身安全。
2、IGBT的特点：IGBT即双极型绝缘效应管，符号及等效电路图见图11.1，其开关频率在20KHZ~30KHZ之间。
但它可以通过大电流（100A以上），而且由于外封装引脚间距大，爬电距离大，能抵御环境高压的影响，安全可靠。
一、场效应管逆变焊机的特点由于场效应管的突出优点，用场效应管作逆变器的开关器件时，可以把开关频率设计得很高，以提高转换效率和节省成本（使用高频率变压器以减小焊机的体积，使焊机向小型化，微型化方便使用。
（高频变压器与低频变压器的比较见第三章《逆变弧焊电源整机方框图》。
但无论弧焊机还是切割机，它们的工作电流都很大。
使用一个场效应管满足不了焊机对电流的需求，一般采用多只并联的形式来提高焊机电源的输出电流。
这样既增加了成本，又降低了电路的稳定性和可靠性。
第四章 ZX7系列手工/氩弧焊机§4－1 焊条手工焊对焊机的要求电弧是电弧焊接的热源、力源。
焊机是电弧能量的供应者。
焊机应满足焊接工艺的要求，保证引弧容易，电弧稳定，焊接规范稳定，以及足够宽的焊接规范和稳定调节范围。
主要的要求有：电源外特性、燃烧稳定性、焊接稳定性与焊接质量。
1、焊机的外特性：陡降外特性（1）电源—电弧系统稳定工作条件：tgαa —tgαp ＞0 电弧静特性的斜率tg αa ，电源静特性的斜率tg αp （2）空载电压：越高越容易引弧，（AC 电弧稳定），但不经济、不安全。
DC 焊机的空载电压＜113V 。
（3）稳态短路电流I SS 稍大于焊接电流I （利于引弧，太大后飞溅增大。
1.25＜I SS ／I ＜2。
2、焊机的调节特性输出不同工作电压、电流的可调性能。
通过电源外特性的调节实现。
包括回路焊接电缆压降在内的，符合某种约定关系负载电压与负载电流称为约定负载电压与约定负载电流（无感电阻下测定）。
焊条手工焊电源：U=20+0.04I I＞600A 时U=44V TIG 焊电源：U=10+0.04I I＞600A 时U=34V 3、焊机的动特性合适的短路电流峰值（引弧，加速熔化和过渡）1.5I；合适的短路电流上升速度；恢复电压最低值（30v）的时间适当。
4、焊机的极性根据焊条的性质和焊件所需热量，手弧焊在阳极、阴极材料相同时，阳极区温度高。
酸性焊条（E4013）：厚钢板采用直流正接可以获得较大熔深，薄钢板采用直流反接可以防烧穿或者采用交流。
碱性低氢钠焊条：用于重要结构，采用直流反接，可以减少飞溅、气孔，并能使电弧稳定。
（药皮Ca F,分解出电离电位较高的F,使电弧稳定性降低；直流正接熔滴过渡时，受熔池射来的正离子流撞击（质量比电子大，阻碍熔滴过渡的力大造成飞溅，电弧不稳）；直流反接，减少飞溅，且熔池处于阴极，焊条射来的氢正离子与熔池表面的电子中和，减少气孔。
5、电弧燃烧的稳定性指电弧保持稳定燃烧（不产生断弧、飘移和磁偏吹等）的程度。
