疲劳断裂失效分析与表面强化预防

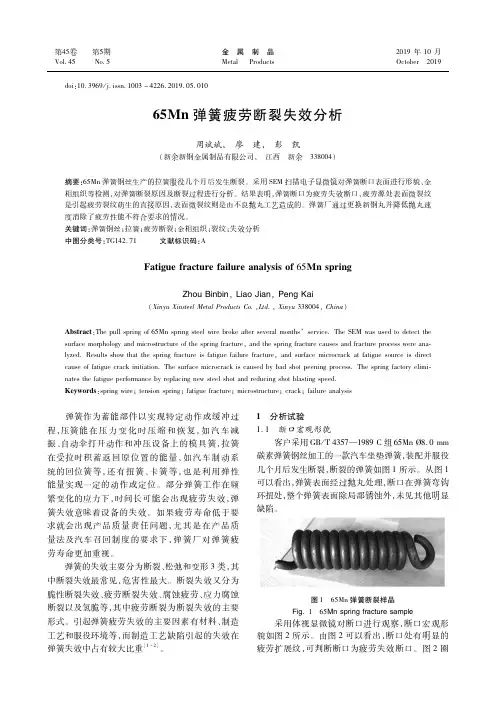

第４５卷 第５期金　属　制　品２０１９年１０月　Ｖｏｌ ４５ Ｎｏ ５ＭｅｔａｌＰｒｏｄｕｃｔｓＯｃｔｏｂｅｒ２０１９ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－４２２６．２０１９．０５．０１０６５Ｍｎ弹簧疲劳断裂失效分析周斌斌，　廖　建，　彭　凯（新余新钢金属制品有限公司，　江西　新余　３３８００４）摘要：６５Ｍｎ弹簧钢丝生产的拉簧服役几个月后发生断裂。

采用ＳＥＭ扫描电子显微镜对弹簧断口表面进行形貌、金相组织等检测，对弹簧断裂原因及断裂过程进行分析。

结果表明，弹簧断口为疲劳失效断口，疲劳源处表面微裂纹是引起疲劳裂纹萌生的直接原因，表面微裂纹则是由不良抛丸工艺造成的。

弹簧厂通过更换新钢丸并降低抛丸速度消除了疲劳性能不符合要求的情况。

关键词：弹簧钢丝；拉簧；疲劳断裂；金相组织；裂纹；失效分析中图分类号：ＴＧ１４２．７１ 文献标识码：ＡＦａｔｉｇｕｅｆｒａｃｔｕｒｅｆａｉｌｕｒｅａｎａｌｙｓｉｓｏｆ６５ＭｎｓｐｒｉｎｇＺｈｏｕＢｉｎｂｉｎ，ＬｉａｏＪｉａｎ，ＰｅｎｇＫａｉ（ＸｉｎｙｕＸｉｎｓｔｅｅｌＭｅｔａｌＰｒｏｄｕｃｔｓＣｏ．，Ｌｔｄ．，Ｘｉｎｙｕ３３８００４，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｐｕｌｌｓｐｒｉｎｇｏｆ６５Ｍｎｓｐｒｉｎｇｓｔｅｅｌｗｉｒｅｂｒｏｋｅａｆｔｅｒｓｅｖｅｒａｌｍｏｎｔｈｓ’ｓｅｒｖｉｃｅ．ＴｈｅＳＥＭｗａｓｕｓｅｄｔｏｄｅｔｅｃｔｔｈｅｓｕｒｆａｃｅｍｏｒｐｈｏｌｏｇｙａｎｄｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｆｔｈｅｓｐｒｉｎｇｆｒａｃｔｕｒｅ，ａｎｄｔｈｅｓｐｒｉｎｇｆｒａｃｔｕｒｅｃａｕｓｅｓａｎｄｆｒａｃｔｕｒｅｐｒｏｃｅｓｓｗｅｒｅａｎａ ｌｙｚｅｄ．Ｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｓｐｒｉｎｇｆｒａｃｔｕｒｅｉｓｆａｔｉｇｕｅｆａｉｌｕｒｅｆｒａｃｔｕｒｅ，ａｎｄｓｕｒｆａｃｅｍｉｃｒｏｃｒａｃｋａｔｆａｔｉｇｕｅｓｏｕｒｃｅｉｓｄｉｒｅｃｔｃａｕｓｅｏｆｆａｔｉｇｕｅｃｒａｃｋｉｎｉｔｉａｔｉｏｎ．Ｔｈｅｓｕｒｆａｃｅｍｉｃｒｏｃｒａｃｋｉｓｃａｕｓｅｄｂｙｂａｄｓｈｏｔｐｅｅｎｉｎｇｐｒｏｃｅｓｓ．Ｔｈｅｓｐｒｉｎｇｆａｃｔｏｒｙｅｌｉｍｉ ｎａｔｅｓｔｈｅｆａｔｉｇｕｅｐｅｒｆｏｒｍａｎｃｅｂｙｒｅｐｌａｃｉｎｇｎｅｗｓｔｅｅｌｓｈｏｔａｎｄｒｅｄｕｃｉｎｇｓｈｏｔｂｌａｓｔｉｎｇｓｐｅｅｄ．Ｋｅｙｗｏｒｄｓ：ｓｐｒｉｎｇｗｉｒｅ；ｔｅｎｓｉｏｎｓｐｒｉｎｇ；ｆａｔｉｇｕｅｆｒａｃｔｕｒｅ；ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ；ｃｒａｃｋ；ｆａｉｌｕｒｅａｎａｌｙｓｉｓ 弹簧作为蓄能部件以实现特定动作或缓冲过程，压簧能在压力变化时压缩和恢复，如汽车减振、自动伞打开动作和冲压设备上的模具簧，拉簧在受拉时积蓄返回原位置的能量，如汽车制动系统的回位簧等，还有扭簧、卡簧等，也是利用弹性能量实现一定的动作或定位。

防止金属疲劳失效的措施时间：2011-01-11 浏览次数：651本文摘要：提高金属零件的疲劳抗力是防止零件发生疲劳断裂的根本措施，工程上常采用以下几种办法来提高零件的疲劳抗力。

1、降低作用于零提高金属零件的疲劳抗力是防止零件发生疲劳断裂的根本措施，工程上常采用以下几种办法来提高零件的疲劳抗力。

1、降低作用于零件危险部位上的实际应力当零件表面存在缺陷、表面粗糙及表面有应力集中时，都会加速裂纹的萌生。

因此，设计中应尽量避免应力集中，如避免复杂的型面、注意截面尺寸的圆滑过渡，提高表面光洁度、防止表面划伤以及避免表面缺陷和软点等；制造工艺要确保缺口质量，有缺口的零件应避免选用缺口敏感的材料：结构中的残余拉应力会叠加在工作应力上，增加总的应力水平。

尤其是复杂的焊接结构，设计不当或焊接工艺不良都会引起较大的焊接残余应力，这往往是造成疲劳失效的重要原因，因此，在结构允许的情况下，焊后应进行去应力退火以消除残余应力。

2、采用滚压或喷丸使表面强化由于表面强化可以在零件表面产生很高的残余压应力，从而延缓或抑制疲劳裂纹在表面的萌生，即使表面有小的微裂纹，裂纹也不易扩展。

滚压强化工艺适用于轴类及圆形零件，各种缺口或沟槽的圆角根部，它不适合于形状复杂的零件。

缺口滚压后其疲劳极限大幅度提高，有的甚至比未滚压的光滑试样强度还高。

喷丸强化工艺在渗碳淬火后的齿轮，钢板弹簧等零件中得到了广泛的应用。

喷丸强化对疲劳表现出下列特点：（1）材料的强度越高，强化效果越显著；（2）与其他材料相比较，钢的强化效果最高；（3）缺口零件的强化效果比光滑零件的高；（4）对承受弯曲、扭转的零件，亦即有应力梯度的零件是有效的，而对承受拉—压等应力均匀分布的零件作用较弱；（5）只对高周疲劳有效，而对低周疲劳作用不大，因为材料在高应变幅或高应力幅下要产生塑性变形，使应力松弛，这样残余压应力便不能保持；（6）对渗碳淬火的零件，要注意层深和心部强度的控制，较浅的层深有利于获得表层高的残余压应力，同时心部强度不能过高，否则，反会导致表面拉应力。

2017年09月钻具断裂的失效分析及预防张孝兵海照新陈保民(川庆钻探工程公司长庆钻井总公司，陕西西安710018)摘要：油气田勘探开发过程中钻具受力状态十分复杂，所以其失效形式也多种多样。

如过量变形、断裂、表面磨损等。

发生井下钻具断裂事故，处理费用数额大，更甚者会发生打捞失败而弃井。

通过多年井下钻具断裂事故的处理经验、案例分析及试验研究总结出，大多数的钻杆断裂事故都是由于疲劳而引起的。

关键词：失效;疲劳;过量变形;钻具断裂1钻具断裂事故发生的一般规律在钻井实践中观察到的大量钻杆断裂现象可概括为：①钻杆大多数的断裂事故发生于旋转钻进过程中或在钻进后立即提离井底的时候；②大多数断裂发生在据钻杆接头1.2米的范围内；③管体的疲劳和腐蚀疲劳断裂均发生在内加厚过渡区消失处；④在有腐蚀性的洗井液中将引起管体或接头严重坑蚀，从断裂面上看到的这些裂纹是从内表面的腐蚀斑点开始的；⑤上提遇卡而拔断钻杆，断裂位置通常发生在已经产生疲劳裂纹，但尚未发展成为断裂的部位；⑥钻杆接头螺纹的疲劳断裂多发生于内螺纹接头大端第一和第二螺纹牙根部或外螺纹接头大端第一和第二螺纹牙根部。

2钻具断裂事故中钻具的失效形式2.1钻杆管体的疲劳和腐蚀疲劳断裂钻杆发生疲劳和腐蚀疲劳断裂破坏的主要原因是由于钻杆在弯曲井眼中旋转时发生周期性交变旋转弯曲应力以及井下腐蚀介质共同作用所致。

影响钻杆疲劳和腐蚀疲劳断裂的主要因素：①钻杆材料的抗拉强度和疲劳极限的影响；②钻杆材料冲击韧性的影响；③钻杆表面质量的影响；④腐蚀环境的影响；⑤拉伸和弯曲的组合影响；⑥累计疲劳。

2.2钻杆内加厚过渡区刺穿失效事故在钻杆管端镦粗加厚工艺控制过程中，由于内加厚过渡区太短，在钻杆使用中，在该区产生严重的应力集中，进而导致腐蚀集中并形成较深的腐蚀坑。

在旋转钻井过程中，钻杆受到旋转弯曲交变载荷的作用，在腐蚀坑底产生疲劳裂纹，最终导致钻杆刺穿或断裂，这属于钻杆的腐蚀疲劳断裂。

2.3内涂层钻杆加厚过渡区刺穿失效事故（内刺穿）由于钻杆（内涂层）内加厚过渡区的形状不良，在钻杆使用时导致局部涂层脱落并产生集中腐蚀（涂层脱落处的腐蚀速率要远远高于正常的腐蚀速率），很快会产生较深的腐蚀坑。

金属材料疲劳断裂机理分析一、引言金属材料常见的失效形式之一是疲劳断裂，而疲劳断裂机理的分析对于提高金属材料的使用寿命具有重要意义。

本文将对金属材料疲劳断裂机理进行详细分析。

二、金属材料的疲劳断裂1. 疲劳断裂的概念疲劳断裂是材料受到循环或重复应力作用后，出现裂纹并扩展，最终导致材料破坏的一种失效形式。

2. 疲劳断裂的特点（1）与静态断裂不同，疲劳断裂通常在应力水平低于静态破坏强度时出现。

（2）疲劳断裂往往发生在金属材料受到循环应力或者滞后循环应力的情况下。

（3）疲劳断裂是一个逐渐形成的过程，通常由细小的裂纹开始，然后扩展到整个截面并导致材料断裂。

3. 疲劳断裂的影响因素（1）应力幅值对于金属材料疲劳断裂的影响很大。

一般来说，应力幅值越大，疲劳断裂的损伤就越严重。

（2）材料的力学性质对于疲劳断裂也有很大的影响。

通常来说，强度越高的材料越难发生疲劳断裂，但是当强度相同时，材料的硬度越高，就越容易疲劳断裂。

（3）疲劳断裂还受到持续时间、温度、材料的化学成分和缺陷的影响。

4. 疲劳断裂的分类根据裂纹的扩展速率和应力比，疲劳断裂可以分为以下几类：（1）低周疲劳断裂：在循环应力下，材料的裂纹扩展速率很慢，往往需要上百万以上次循环才会导致疲劳断裂。

（2）中周疲劳断裂：循环应力下材料的裂纹扩展速率较快，在千-十万次循环后就能导致疲劳断裂。

（3）高周疲劳断裂：循环应力下材料的裂纹扩展速率极快，在数十万-数百万次循环内就会导致疲劳断裂。

5. 疲劳断裂的机理（1）金属材料的疲劳断裂过程一般分为始裂阶段和稳定扩展阶段。

（2）始裂阶段：在材料表面出现较小的裂纹，形成的原因是在应力作用下，材料中的微小缺陷和夹杂物开始聚集和扩散。

（3）稳定扩展阶段：当裂纹扩展到一定长度时，会出现塑性形变，当扩展到一定程度时，材料就会出现断裂。

（4）材料疲劳断裂机理可以采用形变、断裂学和金相学等多方面知识进行解释。

三、疲劳断裂机理分析1. 循环应力下的金属变形材料在循环应力下，会出现塑性变形和弹性变形两种不同的变形形式。

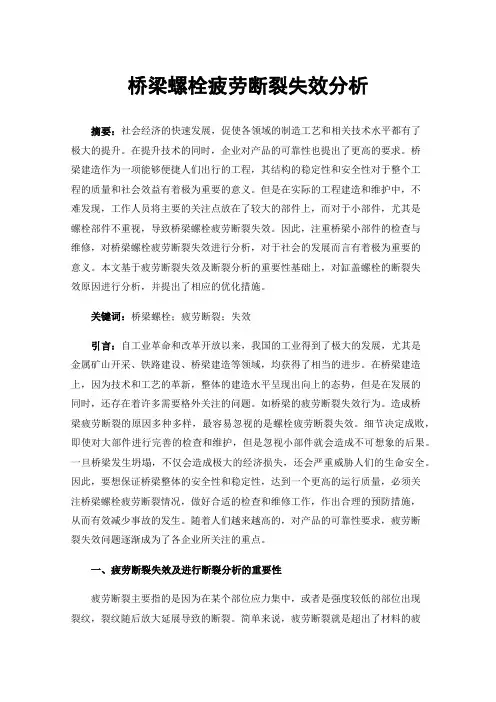

桥梁螺栓疲劳断裂失效分析摘要：社会经济的快速发展，促使各领域的制造工艺和相关技术水平都有了极大的提升。

在提升技术的同时，企业对产品的可靠性也提出了更高的要求。

桥梁建造作为一项能够便捷人们出行的工程，其结构的稳定性和安全性对于整个工程的质量和社会效益有着极为重要的意义。

但是在实际的工程建造和维护中，不难发现，工作人员将主要的关注点放在了较大的部件上，而对于小部件，尤其是螺栓部件不重视，导致桥梁螺栓疲劳断裂失效。

因此，注重桥梁小部件的检查与维修，对桥梁螺栓疲劳断裂失效进行分析，对于社会的发展而言有着极为重要的意义。

本文基于疲劳断裂失效及断裂分析的重要性基础上，对缸盖螺栓的断裂失效原因进行分析，并提出了相应的优化措施。

关键词：桥梁螺栓；疲劳断裂；失效引言：自工业革命和改革开放以来，我国的工业得到了极大的发展，尤其是金属矿山开采、铁路建设、桥梁建造等领域，均获得了相当的进步。

在桥梁建造上，因为技术和工艺的革新，整体的建造水平呈现出向上的态势，但是在发展的同时，还存在着许多需要格外关注的问题。

如桥梁的疲劳断裂失效行为。

造成桥梁疲劳断裂的原因多种多样，最容易忽视的是螺栓疲劳断裂失效。

细节决定成败，即使对大部件进行完善的检查和维护，但是忽视小部件就会造成不可想象的后果。

一旦桥梁发生坍塌，不仅会造成极大的经济损失，还会严重威胁人们的生命安全。

因此，要想保证桥梁整体的安全性和稳定性，达到一个更高的运行质量，必须关注桥梁螺栓疲劳断裂情况，做好合适的检查和维修工作，作出合理的预防措施，从而有效减少事故的发生。

随着人们越来越高的，对产品的可靠性要求，疲劳断裂失效问题逐渐成为了各企业所关注的重点。

一、疲劳断裂失效及进行断裂分析的重要性疲劳断裂主要指的是因为在某个部位应力集中，或者是强度较低的部位出现裂纹，裂纹随后放大延展导致的断裂。

简单来说，疲劳断裂就是超出了材料的疲劳极限。

断裂一般可以分为两种类型，即延性断裂和脆性断裂。

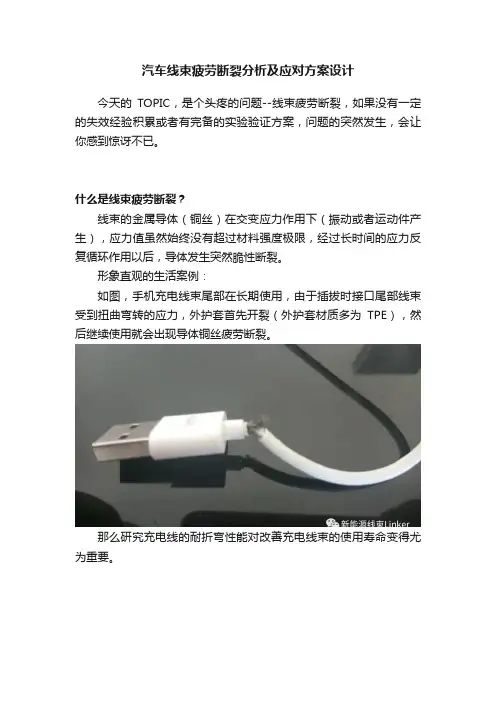

汽车线束疲劳断裂分析及应对方案设计今天的TOPIC，是个头疼的问题--线束疲劳断裂，如果没有一定的失效经验积累或者有完备的实验验证方案，问题的突然发生，会让你感到惊讶不已。

什么是线束疲劳断裂？线束的金属导体（铜丝）在交变应力作用下（振动或者运动件产生），应力值虽然始终没有超过材料强度极限，经过长时间的应力反复循环作用以后，导体发生突然脆性断裂。

形象直观的生活案例：如图，手机充电线束尾部在长期使用，由于插拔时接口尾部线束受到扭曲弯转的应力，外护套首先开裂（外护套材质多为TPE），然后继续使用就会出现导体铜丝疲劳断裂。

那么研究充电线的耐折弯性能对改善充电线束的使用寿命变得尤为重要。

下方图片是疲劳断裂的导体断口位置的微观形貌，疲劳端口多发生在硬度差异的结合处，如上图充电线的圆圈位置，汽车线束线束固定卡扣的固定位置，导体会在长期挤压的位置形成凹痕，导体单丝之间会有相互运动产生的摩擦痕迹，一般导体断口位置会有一定的氧化。

线束疲劳断裂的危害手机充电线束的断裂只是影响我们手机充电，再借条充电线不影响我们看公众号、刷抖音，但作为汽车线束就大不相同，汽车线束作为高、低压电气/器部件的连接载体,承载整车的动力、信号传输，主导着整个汽车的安全与性能，汽车的载体是人，安全和客户感受尤为重要,。

线束疲劳断裂是线束的主要失效模式之一，汽车的车门线束、后背箱线束、发动机线束、车速传感器线束、新能源汽车的驱动电机线束（特别是轮边电机）、打气泵线束、空调压缩机线束等，在使用过程中承受弯曲载荷和振动载荷，恶劣环境下还要承受热载荷。

当这些汽车线束被运动或振动部件做周期性运动时，如果设计不合理，电缆耐弯曲性能不足，导体铜丝部分或全部会出现断裂、断股问题，就会影响车辆的正常功能及安全，目前整车对于导体断裂没有较好的检测手段，只有在线束导体完全短路、断路故障才能检测。

如果是新能源汽车高压线束突然发生短路，可能出线拉弧，对线束及电气部件甚至是整车造成不同程度的危害。

失效分析班级：材科102姓名：李金龙学号：201001524213失效分析的评价随着现代科学技术的飞跃发展，失效分析已经成为一门综合性学科，在工程上正得到日益广泛的应用和普遍的重视。

为了提高机械产品质量及使用寿命，国内外对机械构件的失效（断裂）现象进行了大量的分析和研究，日益完善了失效分析技术及其基本理论。

应用失效分析技术——可以指导机械产品规划、设计、选材、加工、检验及质量管理等方面工作；同时失效分析技术又是制定技术规范、科学发展规划、法律仲裁等的重要依据之一。

大力开展失效分析研究，无论对工业、民生、科技发展，都具有极其重要的作用。

一、失效的概念所谓失效——主要指机械构件由于尺寸、形状或材料的组织与性能发生变化而引起的机械构件不能完满地完成指定的功能。

亦可称为故障或事故。

一个机械零部件被认为是失效，应根据是否具有以下三个条件中的一个为判据：（1）零件完全破坏，不能工作；（2）严重损伤，继续工作不安全；（3）虽能暂时安全工作，但已不能满意完成指定任务。

上述情况的任何一种发生，都认为零件已经失效。

零件的失效，特别是那些事先没有明显征兆的失效，往往会带来巨大的损失，甚至导致重大事故。

因此，对零件的失效进行分析，找出失效的原因，并提出防止或推迟失效的措施，具有十分重要的意义。

另外，失效分析的结果，对于零件的设计选材、加工以及使用等也都是完全必要的，它为这些工作提供了实践基础。

二、失效的形式最常见的失效形或是以下几种：1.塑性变形受静载的零件产生过量的塑性（屈服）变形，位置相对于其它零件发生变化，致使整个机器运转不良，导致失效。

2．弹性失稳细长件或薄壁筒受轴向压缩时，发生弹性失稳，即产生很大的侧向弹性弯曲变形，丧失工作能力，甚至引起大的塑性弯曲或断裂。

3．蠕变断裂受长期固定载荷的零件，特别是在高温下工作时，蠕变量超出规定范围，因而处于不安全状态，严重时可能与其它零件相碰，造成断裂。

4．磨损两相互接触的零件相对运动时，表面发生磨损。

紧固件疲劳失效分析与预防紧固件在工程领域起着关键的作用，它们用于将零部件固定在一起，确保工程结构物的安全和稳定。

然而，紧固件的疲劳失效可能会给工程带来严重的后果。

因此，疲劳失效分析和预防是非常重要的。

疲劳失效是指由于重复或循环加载而引起的材料或结构的失效。

在紧固件中，疲劳失效通常发生在受到循环加载的位置，例如螺纹部分或接触相对面。

这种循环加载可能是由于振动、震动或重复的力量作用引起的。

疲劳失效会导致紧固件的拉伸、剪切或变形能力下降，最终引发断裂。

为了进行紧固件的疲劳失效分析和预防，首先需要对材料的疲劳性能有所了解。

材料的疲劳性能通常由疲劳强度和寿命曲线来描述。

疲劳强度是指材料在一定循环加载下的耐久性能。

寿命曲线则是描述材料的疲劳强度随循环次数的降低情况。

这些参数可以通过实验和数学建模进行评估。

在进行疲劳失效分析时，还需要考虑紧固件所受到的外部加载条件。

这些加载条件可以包括振动频率、力大小和加载方式等。

同时，紧固件的受力状态和加载方向也会对疲劳失效起着重要影响。

因此，了解工程结构中紧固件所处的环境和加载条件是至关重要的。

在实际应用中，除了疲劳失效分析外，预防措施也是非常重要的。

可以采取的一些预防措施包括：1.使用高强度材料：选择具有更高疲劳强度的材料，可以提高紧固件的耐久性能。

2.合理设计和安装：确保紧固件的设计合理，避免过度紧固或松动等问题。

正确的安装方法也是防止疲劳失效的重要因素。

3.定期维护和检查：对紧固件进行定期维护和检查，及时发现和修复可能存在的问题。

4.使用防腐蚀涂层：为紧固件提供防腐蚀涂层，可以延长紧固件的使用寿命，减少疲劳失效的风险。

总的来说，紧固件的疲劳失效分析和预防是确保工程结构安全运行的重要环节。

通过了解材料的疲劳性能、分析加载条件和采取预防措施，可以减少疲劳失效的风险，提高紧固件的使用寿命和可靠性。

工程师们应该密切关注紧固件的性能和状态，以确保工程结构的安全性和稳定性。

只有通过不断改进和完善疲劳失效分析和预防措施，才能在工程项目中避免可能导致严重后果的紧固件失效。

零件的脆性断裂(含疲劳、应力腐蚀、氢脆断裂等)失效分析本文旨在介绍零件的脆性断裂失效分析的重要性和目的。

脆性断裂是指在零件受到一定载荷作用下，没有发生明显的塑性变形，而导致突然断裂的现象。

这种失效模式对于工程结构的安全性和可靠性具有重要的影响。

脆性断裂的失效分析是一项关键的任务，旨在确定零件破坏的原因和机制，以及采取相应的措施来预防和控制脆性断裂的发生。

在分析中，我们还会涉及到与脆性断裂相关的其他失效现象，如疲劳断裂、应力腐蚀断裂和氢脆断裂等。

通过对零件脆性断裂失效的深入分析，我们可以更好地了解材料的性能和强度，确定适当的设计和加工参数，以及制定合理的维护和检修计划。

这对于提高工程结构的可靠性，延长零件的使用寿命以及降低维护成本具有重要意义。

本文将通过对脆性断裂失效分析的相关知识进行详细解释和说明，为读者提供系统的理论基础和实践指导，以便能够有效地进行脆性断裂的失效分析工作。

解释脆性断裂是指在应力作用下，当零件发生断裂时没有明显的塑性变形。

详细讨论导致脆性断裂的各种原因，包括疲劳、应力腐蚀、氢脆断裂等。

脆性断裂是指材料在受力作用下发生的突然断裂，常常发生在零件长时间受重复负载或特定环境下受力情况下。

脆性断裂的原因多种多样，下面将对其中的疲劳、应力腐蚀和氢脆断裂进行详细讨论。

疲劳断裂：疲劳断裂是由于零件在长时间受到变化的载荷作用下产生的。

当重复载荷作用于零件时，如果应力超过了材料的疲劳极限，就会发生疲劳断裂。

疲劳断裂是零件的高频失效模式，常见于机械装置和结构中。

应力腐蚀断裂：应力腐蚀断裂是指在特定环境中，材料受到应力和腐蚀介质共同作用时突然断裂。

应力腐蚀断裂的发生是由于腐蚀介质在零件表面引起局部腐蚀，而应力则产生了裂纹的扩展。

应力腐蚀断裂是一个复杂的断裂形式，常见于化工设备和海洋装备等领域。

氢脆断裂：氢脆断裂是由于材料在存在氢的环境中发生的断裂。

氢脆断裂的主要机制是氢的扩散和积聚在材料中，导致材料的力学性能降低，从而引起断裂。

一般来说，焊接失效就是焊接接头由于各种因素，在一定条件下断裂，如应力、温度、材质、焊接质量和实际使用工况条件等。

接头一旦失效，就会使相互紧密联系成一体的构件局部分离、撕裂并扩展，造成焊接结构损坏，致使设备停机,影响正常生产。

焊接失效的基本条件：一是焊接结构设计不合理，如在局部或整体焊筵的布置与设计上存在问题；二是材料本身的缺陷，如板材化学成分偏析，铸钢件的组织存在缩松、气孔、裂纹等；三是焊接工艺的应用不合理，如焊接材料的选择、焊接方法的制定；四是构件所处的工作环境、工况条件差（如受到交变及冲击载荷），引起结构材料疲劳破坏。

那么焊接结构的失效形式有哪些呢？1.脆性失效脆性断裂是焊接结构的一种最为严重的断裂失效，通过脆性断裂失效都在实际应力低于结构设计应力下发生，断裂时无显著的塑性变形，具有突发破坏的性质，往往造成重大损失。

脆性断裂在工程结构中是一种非常危险的破坏形式，其特点是裂纹扩展迅速，能量消耗远小于韧性断裂。

而且很少发现可见的塑性变形，断裂之前没有明显的征兆，而是突然发生。

脆性断裂断口表面发亮，呈颗粒状，属于平直类型，是在平面应变状态下发生的。

同时，脆性断裂是在低应力条件下发生的,因而这种断裂往往带来恶性事故和巨大损失。

脆性断裂断口在宏观上有小刻面和放射状或人字花样两种形式，脆性断口穿晶结晶面为解理面，在宏观上呈无规则取向。

将脆性断口在强光下转动时，可见到闪闪发光的特征。

可以根据人字花样的取向，很容易地判断裂纹扩展方向及裂纹源的位置。

另外，放射状花样的收敛处为裂纹源，其放射方向均为裂纹的扩展方向。

2.塑性失效塑性断裂的特点是金属断裂时伴随有明显的塑性变形并消耗大量能量。

由于塑性断裂是在大量塑性变形后发生的，结构断裂后在受力方向上会留下较大的残余变形，在断口附近有肉眼可见的挠曲、变粗、缩颈等。

塑性变形常使容器直径增加和壁厚减薄。

在大多数材料中，拉伸塑性断口呈灰色纤维状，宏观上分为平直面和剪切面。

·机械零件失效形式分析及其防范措施艾金山 1，颜志勇 1，章 义 2（1.湖南机电职业技术学院 汽车工程学院 ，湖南 长沙 410151；2.湖南机电职业技术学院 机械工程学院，湖南 长沙 410151）摘 要：基于机械零部件在使用过程中存在失效的事实，对其常见的断裂、磨损失效形式进行分析、诊断，并提出了相应的防范措施，具有一定的理论和应用价值。

关键词：失效形式；失效分析；防范措施中图分类号：TH17 文献标识码：A文章编号：1007-8320（2014）09-0048-01An analysis of Failure Modes of Mechnical Parts & Preventive MeasuresAI Jin -shan 1，YAN Zhi -yong 1，Z HA NG Yi 2(1.School of Automotive Engineering, Hunan Mechanical and Electrical Polytechnic, Changsha,Hunan 410151, China ；2. School of Mechanical Engineering, Hunan Mechanical and Electrical Polytechnic, Changsha, Hunan 410151, China)Abs t r act: Based on the fact that there exist failures in the course of applying mechnical parts,this paper analyzed and diag- nosed the common failure modes of fracture and abrasion and proposed the corresponding preventive measures ,which would be of certain theoretical and practical value.Key wo r d s : failure modes; failure analysis; precautions1 前言失效时由于设计、制造工艺、安装调试、选材、运作维护等 众多因素中的一个或者几个作用于机械零部件上，导致其尺 寸、形状、或材料的组织与性能发生变化而不能圆满地完成指 定的功能。

40Cr、50车轴钢疲劳性能研究及疲劳断裂机理探讨一、概述随着现代工业技术的飞速发展，机械设备的疲劳失效问题日益凸显，成为制约设备性能提升和服役寿命延长的关键因素。

车轴作为高速运转的机械设备中的重要部件，其疲劳性能直接关系到整个设备的安全性和稳定性。

深入研究车轴钢的疲劳性能及疲劳断裂机理，对于提高车轴的使用寿命、预防疲劳失效以及优化机械设计具有重要的理论和现实意义。

本文选择40Cr和50两种典型的车轴钢作为研究对象，通过系统的实验和理论分析，旨在探究这两种材料的疲劳性能特点以及疲劳断裂的内在机理。

40Cr和50钢作为常用的车轴材料，在铁路、汽车、船舶等工业领域有着广泛的应用。

由于服役环境和使用条件的复杂性，车轴钢在实际应用中往往面临着交变应力、温度变化、腐蚀等多种因素的共同作用，这些因素都可能对车轴钢的疲劳性能产生显著影响。

本文首先通过文献综述，对国内外关于40Cr和50车轴钢疲劳性能的研究现状进行了梳理和评价，指出了当前研究中存在的问题和不足。

在此基础上，结合实验研究和理论分析，深入探讨了40Cr和50车轴钢的疲劳性能特点，包括疲劳强度、疲劳寿命、疲劳裂纹萌生与扩展规律等。

同时，通过断口分析、微观组织观察等手段，揭示了疲劳断裂的微观机理和影响因素，为进一步优化车轴钢的设计和使用提供了理论支撑和实践指导。

通过本文的研究，不仅能够加深对40Cr和50车轴钢疲劳性能的认识，而且可以为相关领域的工程实践和学术研究提供有益的参考和借鉴。

1. 简述车轴钢在交通运输领域的重要性车轴钢作为交通运输领域的关键材料，承担着至关重要的角色。

车轴是连接车轮和车架的核心部件，直接承受着车辆的重量和载重，同时还需应对行驶过程中的各种复杂力。

车轴钢的力学性能，特别是疲劳性能，直接关系到车辆的安全性和可靠性。

在高速列车、重型货车等交通运输工具中，车轴钢的疲劳性能更是至关重要，因为这些车辆在运行过程中会受到反复的应力作用，若车轴钢的疲劳性能不佳，极易引发疲劳断裂，从而导致严重的安全事故。

浅析金属材料疲劳断裂的影响因素及预防措施张梓锐【摘要】金属材料是我们日常生活中使用最广泛的材料,据统计金属材料的断裂失效中80％是疲劳断裂,疲劳断裂是影响金属材料使用安全性的一个重要因素.本文概述了金属材料疲劳断裂的影响因素,如应力集中、表面加工质量、环境与温度等,也浅析了相应的预防措施,对金属材料疲劳断裂的理论认知及实践预防做出了一定的指导.【期刊名称】《化工中间体》【年(卷),期】2017(000)009【总页数】3页(P12-14)【关键词】金属材料;疲劳断裂;影响因素;预防措施【作者】张梓锐【作者单位】郑州市第47中学河南 450000【正文语种】中文【中图分类】T1.前言(1)金属材料的疲劳日常生活中使用的多数金属材料机械零部件承受的载荷都是随时间变化而变化的。

材料在交变载荷作用下，发生的破损或断裂叫做疲劳破坏。

疲劳破坏的特征和静力作用下的破坏有着本质的不同，主要有以下特征：在交变载荷作用下，材料所受的应力，即使低于材料的屈服强度，疲劳破坏也会发生，力的大小并不是决定疲劳发生与否的决定因素。

而静载荷作用下的破坏，一般发生在力较大高于屈服强度时。

不管脆性材料或者塑性材料，疲劳断裂时都不会表现出明显的塑性形变，而是突然断裂，这种突然性会更让人猝不及防，从而产生更大的危险。

材料发生疲劳破坏时，一般是在局部发生。

所以对于某些受力比较集中的部位，以及容易产生疲劳破坏的部位，通过定期的更换材料，可以改善疲劳情况，严重整体部件的使用寿命。

材料发生疲劳破坏时，并不是一蹴而就的。

疲劳破坏是一个由裂纹萌生、扩展、最终导致断裂的过程。

过程时间的长短取决于疲劳发生的条件和所处的环境。

(2)疲劳的分类一般情况下，疲劳是指材料在室温空气中，受交变载荷作用下，发生的疲劳。

在实际工作中，常遇到不同载荷条件、环境温度或介质情况，因而产生不同类型的疲劳。

①按疲劳过程中的应力类型来分类：A.高周疲劳：交变应力低于材料屈限点且循环周次一般大于的疲劳；B.低周疲劳：交变应力超过屈服点且循环周次在以下的疲劳。
