第一章 构件的受力分析

  • 格式：ppt
  • 大小：2.13 MB
  • 文档页数：3

下载文档原格式

  / 3

合集下载

第1章 构件的静力分析

第1章 构件的静力分析

1.2
平面汇力交系
（2）平面汇交力系合成的解析法 1）合力投影定理：力系的合力在某轴上的投影，等 于力系中各力在同一轴上投影的代数和。
光滑面约束
1.1 静力分析基础-约束
（3）约束特点：只限制物体在接触点沿接触面的公法 线方向指向约束物体的运动，而不限制物体沿接触面切线 方向的运动。 （4）约束反力的方向：通过接触点沿接触面公法线方 向并指向被约束物体。通常用FN表示。
1.1 静力分析基础-约束
案例1-1 重力为P的圆球放在木板AC与墙壁AB之间， 如图3-10所示。设板AC重力不计，试作出木板与球的受 力图。
活动铰链支座约束符号表示
约束反力的方向表示
1.1 静力分析基础-约束
4.固定端约束 （1）实例观察：外伸房屋的凉台、装卡加工用刀具的 刀架。 （2）概念：物体的一部分固嵌于另一物体所构成的约 束称为固定端约束。
1.1 静力分析基础-约束
（3）约束的特点:固定端约束限制物体在约束处沿任 何方向的移动和转动。
二力平衡公理与作用与反作用定律的区别？
☆ 想一想
1.1 静力分析基础-公理
案例分析
1.1 静力分析基础-约束
【案例导入】曲柄冲床是钣金生产行业中常用的生产 设备，如图,曲柄作为主动件带动冲头实现作业过程。
a ) 曲柄压力机外观结构图
b ) 曲柄压力机机构运动示意图 曲柄压力机
1.1 静力分析基础-约束
（3）构件的受力图：在分离体上画出它所受的全部主动 力和约束反力，这种表示构件受力情况的简明图形称为构 件的受力图。
1.1 静力分析基础-受力图
1.绘制受力图的一般步骤为： （1）确定研究对象，解除约束，画出研究对象的分离体 简图； （2）根据已知条件，在分离体简图上画出的全部主动力； （3）在分离体的每一约束处，根据约束的类型画出约束 反力。

精密机械设计 第1章 精密机械零件的受力分析与

精密机械设计 第1章 精密机械零件的受力分析与

N A
OBຫໍສະໝຸດ AWNBNA
3.光滑圆柱铰链约束
分固定铰链支座、活动铰链支座和中间铰链。
固定铰链约束
约束反力通过铰链中心，方向和大小由主动力决定。 （两个未知数）
活动铰链
约束反力通过铰链中心，垂直于支承面； 不能承受水平方向的力。
中间铰链
在工程结构中，两端用光滑铰链与其他物体连接起 来的刚体杆，如果不计杆的自重且杆上无其他力作用， 若杆处于平衡状态，则该刚体杆是一个二力杆。刚体 杆两端所受到的两个约束反力为一对平衡力,这两个约 束反力大小相等，方向相反，作用线相同。
杆的受力与变形
3.力的平行四边形法则
二力合成
FR F1 F2
B R
F2
O
F1
C A
三角形法则 C
R
F2
O
F1
A
合力大小
R F12 F22 2F1F2 cos
4.三力平衡交汇定理（三力汇交是平衡的必要条件） 当刚体受不平行的三个力作用（其中两个力的作用线相 交于一点）而平衡时，这三个力的作用线必汇交于一点。
三.受力图
求解静力平衡的问题时，必须首先进行受力分析: 1.将研究对象从周围的约束中分离出来，即解除约束; 2.画出其所受全部力的简图(画出主动力,用约束反力代替 约束);
§3 精密机械零件的受力平衡
一.共线力的平衡
物体受力的平衡条件必须满足：
1.力系中各力沿任一方向的分力的代数和为零。 2.力系中各力对任意点（轴）的力矩的代数和为零。
空间力系的平衡 必须具有六个平衡条件，
各力在x,y,z三轴方向投影的代数和等于零，
绕Ox,Oy,Oz三轴的力矩和等于零:
Fx 0
Fy 0 Fz 0

物体的受力分析第一章

物体的受力分析第一章
变形—— 强度、刚度、稳定性
——设计校核
组成设备的构件几何形状多种多样，从几何 特征上来看可以分成杆、板、块，授课中以杆件 为模型。
第一章 物体的受力分析和平衡方程
静力学------研究物体在力的作用下处于平衡的规律 平衡 : 静止和保持匀速直线运动
研 究 对 象： 构件
指宏观可见物体，如桥梁、汽 车、塔、化工设备等。
约束特点：柔性约束体只受拉，不受压，限制物体沿柔性体 被拉直的方向运动。约束反力作用在接触点，方向沿柔性体 轴线，背离被约束物体。是离点而去的力。
2、光滑接触面约束
约束特点：忽略摩擦，理想光滑。约束只能只
受压，不受拉。约束反力过接触点且沿接触面
处的公法线而指向物体，是向点而来的力。
一般用N表示。又叫法向反力。
F2
B
四．作用和反作用定律
任何两物体间的相互作用力总是成对出现，并且 等值、反向、共线， 分别同时作用在两个物体上 注意：作用力和反作用力同平衡力的区别
第二节 约束和约束反力
有关基本概念
凡能主动引起物体运动状态改变或使物体运动状态有 改变趋势的力称为主动力。工程上常把主动力称为载荷；
能在空间不受限制任意运动的物体称为自由体；如果 在某个方向运动受到限制，称为非自由体；
思考题 如图所示，各物体处于平衡，试判断各图中所画受
力图是否正确？原因何在？
第五节 力矩 力偶 力的平移
一、力对点之矩(力矩)
• 力矩的特点:
限制非自由体运动的物体称为约束；约束给物体的作 用力称为约束反力；
约束反力的特性： （1）被动力 （2）约束反力的大小取决于施加于非自由体上的主动 力的大小；方向与它所阻碍的非自由体运动方向相反；作 用点是非自由体与物体的接触点。

工程构件受力分析基础知识

工程构件受力分析基础知识

工程构件受力分析基础知识1工程力学的研究对象工程力学是研究工程构件的受力分析、承载能力的基本原理和方法的科学。

工程中一般构件按宏观尺寸区分为：(1)杆件；(2)板、壳构件；(3)实体构件。

工程力学的研究对象主要是杆件。

2杆件的几何特征杆件是指物体的纵向(长度)尺寸远大于横截面的宽度和高度(横向)尺寸的构件。

即杆件的几何特征：细而长。

杆件主要几何因素是横截面和杆轴线。

横截面——垂直杆长度方向的截面。

杆轴线——所有横截面形心的连线。

3工程力学的研究内容和任务工程力学的任务是通过研究构件的强度、刚度、稳定性和材料的力学性能，在保证既安全可靠又经济节约的前提下，为构件选择合适的材料、确定合理的截面形状和尺寸提供计算理论。

构件正常工作必须满足强度、刚度和稳定性的要求，即进行其承载能力计算。

强度是指构件抵抗破坏的能力。

刚度是指构件抵抗变形的能力。

稳定性是指构件保持原有平衡状态的能力。

构件的强度、刚度、稳定性与材料的力学性能有关，而材料的力学性能需要通过试验来测定。

此外，工程中还存在着单靠理论分析尚难解决的复杂问题，需要依靠实验来解决。

因此，在工程力学中，实验占有十分重要的地位。

工程力学的内容包含以下几个部分：(1)工程构件受力分析； (2)工程构件承载能力分析；(3)受压构件稳定性分析；(4)工程构件承载能力优化分析4刚体、变形固体及其基本假定1．刚体的概念所谓刚体就是指在外力的作用下，大小和形状都不变的物体。

2．理想变形固体及其基本假设变形固体是指受力后会产生变形的物体。

对理想变形固体材料的基本假设有：(1)连续均匀假设；(2)各向同性假设。

撤去荷载可完全消失的变形称为弹性变形。

撤去荷载不能恢复的变形称为塑性变形或残余变形。

工程中大多数构件在荷载作用下产生的变形量若与其原始尺寸相比很微小时，称为小变形，否则称为大变形。

工程力学中把所研究的构件作为连续、均匀、各向同性的理想变形固体，在弹性范围内和小变形情况下研究其承载能力。

模块一构件的静力分析　《工程力学》课后习题解

模块一构件的静力分析　《工程力学》课后习题解

模块一构件的静力分析任务一刚体的受力分析（P11）一、简答题1．力的三要素是什么?两个力使刚体平衡的条件是什么？答：力的三要素，即力的大小、力的方向和力的作用点。

两个力使刚体处于平衡状态的必要和充分条件：两个力的大小相等，方向相反，作用在同一直线上。

2．为什么说二力平衡公理、加减平衡力系公理和力的可传性都只适用于刚体？答：因为非刚体在力的作用下会产生变形，改变力的传递方向。

例如，软绳受两个等值反向的拉力作用可以平衡，而受两个等值反向的压力作用就不能平衡。

3．什么是二力构件？分析二力构件受力时与构件的形状有无关系。

答：工程上将只受到两个力作用处于平衡状态的构件称为二力构件。

二力构件受力时与构件的形状没有关系，只与两力作用点有关，且必定沿两力作用点连线，等值，反向。

4．二力平衡公理和作用与反作用公理都涉及二力等值、反向、共线，二者有什么区别？答：平衡力是作用在同一物体上，而作用力与反作用力是分别作用在两个不同的物体上。

5．确定约束力方向的原则是什么?活动铰链支座约束有什么特点？答：约束力的方向与该约束阻碍的运动方向相反。

在不计摩擦的情况下，活动铰链支座只能限制构件沿支承面垂直方向的移动。

因此活动铰链支座的约束力方向必垂直于支承面，且通过铰链中心。

6．如图1-20所示，已知作用于物体上的两个力F1与F2，满足大小相等、方向相反、作用线相同的条件，物体是否平衡？答：不平衡，平衡是指物体相对于惯性参考系保持静止或匀速直线运动的状态，而图中AC杆与CB杆会运动，两杆夹角会在力的作用下变大。

二、分析计算题1.试画出图1-21各图中物体A或构件AB的受力图（未画重力的物体重量不计，所有接触均为光滑接触）。

2.画出如图1-22所示机构中各杆件的受力图与系统整体的受力图（图中未画重力的各杆件的自重不计，所有接触均为光滑接触）。

任务二平面汇交力系平衡问题的求解（P20）一、简答题1.合力是否一定比分力大？为什么？答：合力不一定比分力大，当物体受力平衡时，合力为零，比分力小。

典型结构受力分析

典型结构受力分析
能够承受较大的力支撑但丌充满空间能够承受垂直和水平荷载力沿壳体表面分布第一章结构与设计构件受外力作用时要发生形状或大小的改变这种改变称为吊车的吊绳承受的力是拉力拉力所产生的形变为组成材料的粒子被拉开

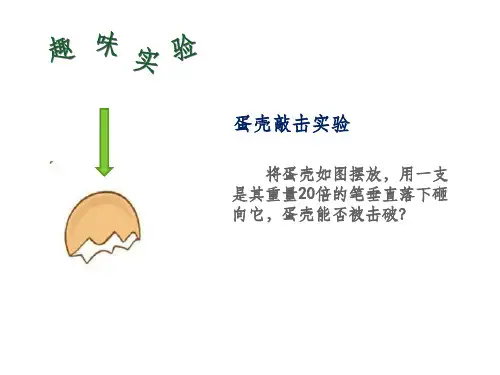

蛋壳敲击实验
将蛋壳如图摆放，用一支 是其重量20倍的笔垂直落下砸 向它，蛋壳能否被击破？
a
2
蛋壳的材料
1、拉伸、压缩
2、弯曲
a
11
a
12
a
13
欣赏视频
a
14
一、单杠结构分析
单杠由哪些构件组成？
杠体
立 柱
拉杆
a
15
二、杠体的受力与变形 自主探究
运动员在单杠上的状态，分析讨论，并完成表格：
弯曲力 弯曲力 弯曲力
弯曲 指向人体 弯曲 指向人体 弯曲 指向人体
1
2
a
16
（1）人静挂或静坐时
a
17
注意：家庭用，不方便安装拉杆 安放在哪里呢？ 各个构件都受到哪些力？ 如何增强它的承力能力？
a
25
二、棚室屋架结构分析
棚室屋架结构是怎样受力 的呢？
a
29
a
30
屋面（棚盖）由前坡面组成，棚 膜（塑料薄膜）覆盖于前坡面上 ；屋面由梁承托，各梁分别由立 柱和后墙支撑。
a
31
棚室荷载与立柱受力
（2）人运动时
• 任意时刻，杠体受到的作用力，其方向，都是从杠 体指向人重心所处的瞬间位置。
a
18
三、立柱的受力与变形
压力
压缩
柱子两侧
弯曲力
弯曲趋势
人运动的一侧
• 注意：同一荷载在静态、动态下，结构承受的外 力往往不同。

chapt1 受力分析

chapt1 受力分析
所产生的外效果相同
A
F1
F3 F2
5. 合力与分力：一个力与一个力系等效，这个力是力系的合
力，力系中各个力为其合力的分力
6. 力的合成：力系求合力的过程 7. 力的分解：合力转化成几个分力的过程
化工装备与控制工程系
§1.1 力的概念和性质
14
中国石油大学（华东）
三、 力的基本性质
公理1 作用力和反作用力定律（成对性） 两物体间的作用力与作用反力总是大小相等，方向 相反，且作用线相同，分别作用在这两个物体上
化工装备与控制工程系
§1.3 受力图
41
中国石油大学（华东）
§1-3 受力图
一、受力分析（Analysis of forces)
研究对象 需要进行研究的物体 受力分析 根据已知条件、约束类型并结合基本概念 和公理分析它的受力情况 画物体受力图主要步骤 ① 选研究对象
② 解除约束，取分离体 ③ 画上全部主动力
XA YA YA
表达简图
XA
二力杆
化工装备与控制工程系
§1.2 约束与约束反力的概念
36
中国石油大学（华东）
③活动铰支座（辊轴支座）（Roller Support)
•约束特点
限制构件沿支撑面法线方向的运动，不 限制构件沿支撑面切线方向的运动
•约束性质 阻止物体沿着垂直于支持面 的方向运动，约束反力的方 向垂直于支持面，且指向被 约束物体。
第1章 构件的受力分析
§1-1 力的概念和性质
§1-2 约束与约束反力
§1-3 受力图
重点+难点
§1-4 平面汇交力系的合成与平衡条件
§1-5 平面力偶系的合成与平衡条件
§1-6 平面一般力系的合成与平衡条件

机械设计基础-第一章受力分析

机械设计基础-第一章受力分析
[例] 吊灯 例
在画物体受力图时要注意此公理的应用. 在画物体受力图时要注意此公理的应用.
00:50
ccj_hly
机 械 设 计 基 础
练习与思考
判断题 (1)作用在一个物体上有三个力,当这三个力的作用线汇 交于一点时,则此力系必然平衡. (2)两端用光滑铰链连接的构件是二力构件. (3)力有两种作用效果,即力可以使物体的运动状态发生 变化,也可以使物体发生变形. (4)悬挂的小球静止不动是因为小球对绳向下的拉力和绳 对小球向上的拉力相互抵消的缘故. (5)作用在一个刚体上的任意两个力成平衡的必要与充分 条件是:两个力的作用线相同,大小相等,方向相反.
00:50
ccj_hly
机 械说明:①对刚体来说,上面的条件是充要的 说明: 设 计 基 ②对变形体来说,上面的条件只是必要条件(或多体中) 础
§1.1.2力的基本性质 1.1.2力的基本性质
③二力体:只在两个力作用下平衡的刚体叫二力体. 二力体:只在两个力作用下平衡的刚体叫二力体.
二力杆
00:50
ccj_hly
机 械 设 计 基 础
§1.1.2力的基本性质 1.1.2力的基本性质
二力构件
只有两个力作用下处 于平衡的物体
不是二力构件
00:50
ccj_hly
机 械 设 计 基 础
§1.1.2力的基本性质 1.1.2力的基本性质
加减平衡力系原理) 公理三 (加减平衡力系原理) 可以在作用于刚体 刚体的任何一个力系上加上 可以在作用于刚体的任何一个力系上加上 或去掉几个互成平衡的力, 或去掉几个互成平衡的力,而不改变原力系对 刚体的作用. 刚体的作用.
2,柔绳,链条,胶带构成的约束: 柔绳,链条,胶带构成的约束:

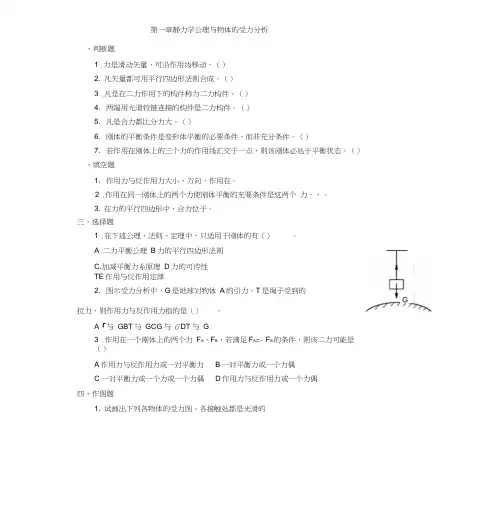

第一章静力学公理与物体的受力分析

第一章静力学公理与物体的受力分析

第一章静力学公理与物体的受力分析、判断题1 .力是滑动矢量，可沿作用线移动。

（）2. 凡矢量都可用平行四边形法则合成。

（）3 .凡是在二力作用下的构件称为二力构件。

（）4. 两端用光滑铰链连接的构件是二力构件。

（）5. 凡是合力都比分力大。

（）6. 刚体的平衡条件是变形体平衡的必要条件，而非充分条件。

（）7. 若作用在刚体上的三个力的作用线汇交于一点，则该刚体必处于平衡状态。

（）、填空题1. 作用力与反作用力大小，方向，作用在。

2 .作用在同一刚体上的两个力使刚体平衡的充要条件是这两个力，，。

3. 在力的平行四边形中，合力位于。

三、选择题1 .在下述公理、法则、定理中，只适用于刚体的有（）。

A.二力平衡公理B力的平行四边形法则C.加减平衡力系原理D力的可传性TE作用与反作用定律2. 图示受力分析中，G是地球对物体A的引力，T是绳子受到的拉力，则作用力与反作用力指的是（）。

A「与GBT与GCG与G DT 与G3 .作用在一个刚体上的两个力F A、F B，若满足F A=-F B的条件，则该二力可能是（）A作用力与反作用力或一对平衡力B一对平衡力或一个力偶C一对平衡力或一个力或一个力偶D作用力与反作用力或一个力偶四、作图题1. 试画出下列各物体的受力图。

各接触处都是光滑的(a)( b)B CA P(d) (c)DCW DWAB 30 (e)2. 试画出图示系统中系统及各构件的受力图。

假设各接触处都是光滑的，图中未画出重力的构件其自重均不考虑。

P1AP2B(a)(e)AC(d)PDFAAW(f)(g)abc题11图 第二章平面汇交力系与平面力偶系、判断题1•两个力F i 、F 2在同一轴上的投影相等，则这两个力大小一定相等。

（）2•两个力F i 、F 2大小相等，则它们在同一轴上的投影大小相同。

（）3•力在某投影轴方向的分力总是与该力在该轴上的投影大小相同。

（）4. 平面汇交力系的平衡方程中，选择的两个投影轴不一定要满足垂直关系。

建筑力学

建筑力学

建筑构件受力分析教学讲义第一篇建筑静力学基础引言同时作用在物体或物体系统上的一群力称为力系。

力学分析中，在不改变力系对物体作用效果的前提下，用一个简单的力系来代替复杂的力系，就称为力系的合成（力系的简化）。

对物体作用效果相同的力系称为等效力系。

物体在力系作用下，相对于地球静止或作匀速直线运动，称为平衡。

作用于物体上的力使物体处于平衡状态，则称该力系为平衡力系。

第一章力与力的性质1.1 力的基本概念1.1.1 刚体的概念在外力作用下，几何形状、尺寸的变化可忽略不计的物体。

1.1.2 力的概念力是物体之间相互的机械作用，这种作用使物体的机械运动状态发生改变，或使物体产生变形。

力使物体的运动状态发生改变的效应称为外效应，而使物体发生变形的效应称为内效应。

刚体只考虑外效应；变形固体还要研究内效应。

力的三要素力对物体的作用效果取决于力的三要素：（1）力的大小是物体相互作用的强弱程度。

在国际单位制中，力的单位为牛顿（N）或千牛顿（kN）。

（2）力的方向包含力的方位和指向两方面的涵义。

（3）力的作用点是指物体上承受力的部位。

力的作用位置实际上有一定的范围，当作用范围与物体相比很小时，可以近似地看作是一个点。

★1.2 静力学公理1.2.1 二力平衡公理F ABBFA图 2-1==(a)(b)(c)图 2-6作用在一个物体上的两个力，使该物体处于平衡状态的必要和充分条件是：这两个力的大小相等、方向相反、作用在同一条直线上。

注意：1、适用条件：刚体2、在两个力作用下平衡的杆件称为二力构件1.2.2 加减平衡力系公理在作用于某物体的力系中，加入或减去一个平衡力系，并不改变原力系对物体的作用效果。

推论（力的可传递性原理）：作用于物体上的力可沿其作用线移到物体的任一点，而不改变力对物体的作用效果。

注意：1、适用条件：刚体。

1.2.3 作用与反作用公理两个物体的作用力与反作用力总是同时存在，它们大小相等，方向相反，沿同一直线，分别作用在两个物体上。

理论力学(杨开云第一版)第一章分析

理论力学(杨开云第一版)第一章分析
力学所阐述的规律带有普遍性，是一门基础科学， 直接服务于工程,又是一门技术科学。
力学是各技术工程学科的重要理论基础，是沟 通自然科学基础理论与工程实践的桥梁。
上天入地，穿山下海
大连湾海底隧道
黄山至塔岭隧道
长 江 三 峡 工 程
推土机 挖土机
航空航天技术
Hale Waihona Puke 力学材料Aerospace
制造
公理4 作用和反作用定律 作用力和反作用力总是同时存在，同时消失，等值、
反向、共线，作用在相互作用的两个物体上．
在画物体受力图时要注意此公理的应用．
公理5 刚化原理
变形体在某一力系作用下处于平衡，如将此变形体刚化为刚体， 其平衡状态保持不变.
柔性体（受拉力平衡） 反之不一定成立．
刚体（受压平衡）
祝各位同学新学期身心健康、 学习进步!
课程: 理论力学
任课教师: 杜培荣
课程学习要求
• 课程成绩由考试 + 平时成绩给出。平时成 绩包括作业、课堂提问等。不得迟到、旷 课。
• 每次上课前收齐作业。
课堂学习＋课外学习 理论＋实践 方法，效率
概述
1、力学
力学是研究物质机械运动规律的科学。
机械运动是指物体在空间的位置随时间的变化， 包括变形和流动。
cbab为二力构件其受力图如图b所示cb48系统整体受力图如图d所示其受力图如图c所示ac49考虑到左拱三个力作用下平衡也可按三力平衡汇交定理画出左拱的受力图如图e所示acac此时整体受力图如图f所示5051例15不计自重的梯子放在光滑水平地面上画出梯子梯子左右两部分与整个系统受力52梯子左边部分受力图如图c所示梯子右边部分受力图如图d所示53整体受力图如图e所示提问

第一章零部件受力分析

第一章零部件受力分析
NCY F NCX C NBY A NAX NBX B
N`CX
C NAY
N`CY
F
C NA NB
A
B
1-10
F A B C D
A
B
C
C
D
1-11某化工机械厂装配车间，吊装每节筒体时， 常采用图示夹具和钢丝绳将筒体吊起。已知筒体 重W=4kN，试求钢丝绳AB、AC的拉力。
A
解：以吊钩A点为研究对象画受力图 如右图，根据平面汇交力系平衡
q
塔体受力情况： q （1）自重W； q （2）风力q; （3）基础对塔底的反作用力NY； （4）基础螺栓对塔所产生力矩M 和横向阻力NX
W
已知条件：W，q，静止 未知条件：NY，NX，M 求解方法：静力平衡方程 ∑FX=0 ∑FY=0 ∑M=0
q
q q W
NX
M NY
1.2约束、约束力与受力图
Y T A X
可知：∑FX=0
得：
∑FY=0
Fbsina- Fcsina=0 T-Fbcosa- Fccosa=0 a
已知
T=W=4kN
FB
a
代入上式可求得
FC
FB=Fc=W/2cosa=2.8kN
1-12简易悬臂吊车由横梁AC、拉杆BC、立柱AB 组成，A、B、C三个连接点均可简化为圆柱形铰 链连接，整个三角架能绕立柱的轴线O1、O2转动。 已知电动葫芦连同重物共重G=10kN，求横梁AC、 拉杆BC所受的力各是多少？整个悬臂梁吊车及受 力简图如图所示。
力偶矩实质上是力偶中两个力对平面上任意 点的力矩的代数和。 F′
o1
o
d
x
F
M0(F) + M0(F’) = F(d+x) –F′x = Fd

第章零部件受力分析

第章零部件受力分析
12
C 固定铰链约束
约束反力的指向随杆件受力情况的不同而相应地 变化。
13
D 辊轴支座约束(滑动铰链约束)
约束反力的指向垂直于支承面，并经过铰链中心。
14
E 固定端约束
限制物体三个方向运动，产生三个约束反力。
NAx
15
七、受力图的画法
(1)选取分别体，解除约束；(约束解除原理、受力图的概念) (2)画出自动力； (3)分析约束的性质，在解除约束的地方画约束反力；
Ny，力Ny把塔设备托住； (4)根底螺栓对塔设备所产生
的力矩M，使塔设备既不会 被风吹倒； (5)横向阻力Nx，使塔设备 不会挪动。
4
1.2 约束、约束反力与受力图
一、平衡力
一个物体上受二个力作用而处于平衡形状，那么这二个力大小 相等，方向相反，作用在一条直线上。这两个力互为平衡力。
二力构件：只受两个 力的作用，而处于平 衡形状的构件。 受力分析时，对于二 力构件，应先进展分 析。
例1-1：当用手去翻开图1 10 所示人孔盖时, 设手中所用力为F, 并 与铅垂线成30°角, 盖子重力知为W, 试画人孔盖的受力图。
16
七、受力图的画法
(1)选取分别体，解除约束；(约束解除原理) (2)画出自动力； (3)分析约束的性质，在解除约束的地方画约束反力；
例1-2：墙式起重安※装由在横此例题中，留意二力 梁AB和拉杆CD组成构机件架, 的概念：两端铰接(铰 其一构小造滑简轮图, 吊如索下的图一。链端B经衔处滑有接)，中间不受任何外 轮与重物W相连。拉力动，吊索而且处于静止形状的 另上一升端。时A、, 重C、物DW三那处杆么均等件可速都是二力构件(不一定 视架横为和梁固小AB定滑和铰轮拉链的杆约质C束量D的。,是 构试受略画直 件力去出图机杆 受。)力。图在时画，一对构于造二中力的

第一章 构件的受力分析与计算

第一章 构件的受力分析与计算

图1-10 光滑面约束
(3)光滑的圆柱铰链约束 圆柱铰链约束是用圆柱销钉将两个 构件联接在一起的约束，若不计接触处的摩擦，则称为光滑圆 柱铰链约束，简称铰链约束。
图1-11 固定铰支座约束 a)固定铰支座的各个零件 b)固定铰支座的 实物 c)固定铰支座的平面图形 d)固定铰支座的受力分析 e)固定铰支座约 束反力的画法 f)固定铰支座的简图
Q
D A
E
F O
F1 FO F'
F1' FC
C
Q
F2
[例2] 画出下列各构件的受力图
O C FC'
C
E
Q
D A C
E B A
D FB B
FA
C FC2 C FE' FB FC1'
FC1 FD' D A FA FD D E FE
E B
FC' FC2'
[例4] 画Βιβλιοθήκη 下列各构件的受力图FD D FAx C FBy FT B FBx FAx FH' FC A B FAy FAy FT
FB
FE
B
G
FB
B
FD
O W FAy D FAx FA A
FD
D
FD
A
例1-1
高炉上料车受力示意
图如图1-14a所示，由铰车通
过钢丝绳牵引在倾角为α 的斜
桥钢轨上运动。已知上料车连 同载荷共重G，画出料车的受 力图。
[例3] 画出下列各构件的受力图
C O C
FC' E
D B A FA FB B
的主动力，应用主动力和约束反力之间的平衡条件进行求解。
1.绘制受力图的基本步骤 1)明确研究对象，画出研究对象的分离体简图。 2)在分离体简图上画出全部主动力(如重力、推力等)。 3)在分离体解除约束处，画出相应的约束反力。

工程力学：chapter01.静力学-受力分析

工程力学：chapter01.静力学-受力分析
方向相反，沿着同一直线，分别 作用在两个相互作用的物体上。
[例] 吊灯受力
14
公理5 刚化原理 变形体在某一力系作用下处于平衡，如将此变形体变成
刚体（刚化为刚体），其平衡状态保持不变。
公理5告诉我们：处于平衡 状态的变形体，可用刚体静 力学的平衡理论；刚体的平 衡条件是变形体平衡的必要 条件，而非充分条件。
1. 物体的受力分析 2. 力系的等效替换（或简化） 3. 建立各种力系的平衡条件
7
8
目录
1.1 静力学公理 1.2 力矩 1.3 力偶 1.4 约束和约束反力 1.5 物体的受力分析与受力图
9
§1.1 静力学公理
公理：是人类经过长期实践和经验而得到的结论，它被反复的 实践所验证，是无须证明而为人们所公认的结论。
（必共面，在特殊情况下，力在无穷远
处汇交——平行力系。）
13
[证] ∵ F1 , F2 , F3为平衡力系， ∴ R , F3 也为平衡力系。
又∵ 二力平衡必等值、反向、共线，
∴ 三力 F1 , F2 , F3 必汇交，且共面。
公理4 作用力和反作用力定律 作用力与反作用力总是同时存在。两力的大小相等、
5
3. 力的三要素：大小，方向，作用点。
4.力的单位：国际单位制：
A
牛顿(N)，千牛顿(kN)
F
三、力系
力系是指作用在物体上的一群力。
平衡力系：物体在力系作用下处于平衡，我们称这个力系
为平衡力系。
四、平衡
平衡是指物体相对于惯性参考系保持静止或作匀速直线运
动的状态。
6
在静力学中，我们将研究以下三个问题：
②力偶的性质 ③三力平衡汇交定理
36

汽车机械基础课件第1章 运动构件受力分析

汽车机械基础课件第1章 运动构件受力分析

3.滚动摩擦 当一个物体在另一个物体表面上滚动（或有滚
动趋势）时，受到的接触面的阻碍作用称为滚 动摩擦。
滚动摩擦的形成
滚动摩擦的大小用力偶矩来量度，且与正压力 成正比。一般来说，在其他条件相同的情况下， 克服滚动摩擦力矩使物体运动需要的力比克服 滑动摩擦力所需要的力小得多。所以，汽车轮 胎充气不足时，行驶起来比较费力。
图示为螺旋千斤顶，在其举起重物后，要 求丝杆及重物不会自行下降，而可以在任意 位置都能保持平衡，即具有自锁功能。
分析：使丝杆及重物下滑的力为Gsinα， 阻止其下滑的最大阻力为最大静摩擦力 Ffm＝fs•Gcosα，当Gsinα≤fs•Gcosα时，即 α≤φm沿运动方向的分力小于或等于最大静摩 擦力时，丝杆（及重物）将不发生下滑。
力偶是一对方向相反、大小相同、不重合的力。 力偶是力系，能使物体产生纯转动效应。力偶形 成的转矩叫力偶矩。
角速度ω与转速n之间有如下关系： ω=2πn/60=πn/30
线速度与角速度的关系： v=rω
3.角加速度
刚体角速度变化的快慢和方向用角加速度表示， 用符号ε表示，单位为rad/s2（弧度/秒2）。
ε=⊿ω/⊿t 4. 匀速定轴转动刚体的惯性力及转动零件惯性 力的平衡
惯性力是由于外力的作用使物体的运动状 态改变时，因其惯性引起的运动物体对外界抵 抗的反作用力，其大小等于运动物体的质量与 加速度的乘积，方向与加速度相反，作用在施 力物体上。
静力学是从公元前三世纪开始发展的，奠
基者是阿基米德。静力学主要研究物体在力的
作用下处于平衡的规律。
运动是物质存在的
1.静力学基本概念
形式，平衡是相对 的、暂时的。
平衡：物体相对于地面保持静止或作匀速 直线运动的状态。

工程力学(静力学与材料力学)第一章：受力分析详解ppt课件

工程力学(静力学与材料力学)第一章：受力分析详解ppt课件
作用于刚体上三个相互平衡的力，若其中两个力 的作用线汇交于一点， 则此三力必在同一平面内， 且三个力的作用线汇交一点。
公理4 作用与反作用定理
作用力与反 作用力总是同 时存在，且大 小相等、方向 相反、沿同一 直线，分别作 用在两个相互 作用的物体上。
注意：本公理与公理 2 (二力 平衡条件）是有区别的。
构件
杆件
板件
块体
引言 力及其作用效应
力：物体间的相互机械运动。机械运动：物体在空间 的位置随时间的变化。力按作用方式划分：
体积力 (Ｎ/m3) 外 力 表面力 集中力 (Ｎ ) 分布力 线分布力 (Ｎ/m)
面分布力 (Ｎ/m2)
引言 力及其作用效应
力的外效应（运动）：使物体的运动状态改变 力的内效应（变形）：使物体的形状发生变化
A
B
C
FA B
FB
出刚架 AC 、刚架 CB 及整体的受力图。
P Q
例1-5 图示为不计自重的三铰刚架。试分别画
C A B
作用在铰C 上的集中载荷 P ，可以认为作用在 C 销上。 下面就研究对象的三种不同选取方法分别进行讨论。
（1）销 C 与刚架 AC 一起作为研究对象
P Q A YA C F C’ C FC
F1 y
F2 y F 1x F F2 x 1y F1 x F2x F F1x F F1 y 2 y
1 解除柱铰的约束时，视各被连接物均只与销钉 联系，而各被连接物之间相互无联系。
2 销钉不可略去，解除约束时销钉可单独取为分离 体，也可与某一物体连在一起，其余被连接物视为 从销钉上摘下。 3 若铰链处作用了主动力 F ，则主动力视为作用于 销钉上。

01受力分析

01受力分析

光滑铰链的约束力通常用过轴心的两个未 光滑铰链的约束力通常用过轴心的两个未 知的正交分力 表示。
§1-4 物体的受力分析和受力图
在求解之前，首先要确定构件受几个力，及其位 置和作用方向。此过程称为物体的受力分析。 置和作用方向。此过程称为物体的受力分析。 力可分为两类：主动力和被动力。 力可分为两类：主动力和被动力。 把受力体从施力体中分离出来，单独画简图的过 程叫取研究对象或取分离体。 程叫取研究对象或取分离体。 把受力体所受的所有力（外力）全画出来的图称 为受力图。 受力图。
C FC
C FC
二力构件
只有两个着力点而处于平衡的物体叫二力体或 二力构件。 二力构件不论其形状如何，其所受的两个力的 作用线，必沿着两力作用点的连线。 且看上例的CD杆是其它形状的情形。 且看上例的CD杆是其它形状的情形。
FD B A P D Q D FD D
C C C FC FC
例1-4
图示为不计自重的三铰刚架， 图示为不计自重的三铰刚架，试分别画 出刚架AC和刚架 和刚架C 受力图。 出刚架AC和刚架CB的受力图。
r G
例2-3 (第2 页)
画 CE 杆受力图 (1)：
C
r FDy
r F C r FDx r FEx
C
A
D
D r FEy B
E
E
例2-3 (第3 页)
画 CE 杆受力图 (2)：
r F C
C
C
D
r FD
A
D
B
E r FE
E
例2-3 (第4 页)
画以AB 杆、 CB 杆和 CE 杆为一个研究对象的受 力图 (1)：
FC1y C FC1x FAy A FAx C FC1x’ FC1y ’ FC2x’ FC2y’ B FC2x C FC2y FBy FBx C
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

光滑接触面示意图（1）
光滑接触面示意图（2）
光滑接触面示意图（3）
3铰链约束
约束类型：向心轴承、铰链和固定铰链 特点：只限制物体的径向的相对移动，而不
限制两物体绕铰链中心的相对转动。
（1）固定铰链支座约束
固定铰链支座约束
（2）活动铰链支座约束
活动铰链支座约束简图
（3）固定端约束
推理1：力的可传性
作用在刚体上某点力，可以沿着它的作用线 移到刚体上的任意一点，并不改变该力对刚 体的作用。
对刚体而言，力的作用点已不是决定力的作 用效果的要求，已被作用线所代替。
推理2：三力平衡汇交定理
作用在刚体上三个相 互平衡的力，若其中 两个力的作用线汇交 于一点，则此三力必 在同一平面内，且第 三个力的作用线通过 汇交点。
uur uur uuur F1 F2 F1,2
uur uur F3 F12
4力的平行四边形法则（可分性、可合性）
作用在物体上同一点的两个力，可合成为一 个合力，合力的作用点也在该点，合力的大 小和方向，由这两个力为边构成的四边形的 对角线确定，合力矢等于这两个力矢的几何 和。
矢量加法
可合性
只适用于刚体 二力构件和二力杆：二力杆件不一定是直杆，
可以是各种形状的构件，满足二力平衡条件
二力杆件（AB）
二力杆件（DC 、 BC）
3加减平衡力系定律
在已知力系上加上或减去任意的平衡力系， 并不改变原力系对刚体的作用。
这个公理对于研究力系的简化问题很重要 根据这个公理可导出的2个推论：
分为两步： 1通过受力分析，确定构件的受力图（包括 各外力的方向）； 2根据物体受力平衡规律，求未知外力的大 小与方向
具体讨论3个问题
1物体的受力分析（画受力图）； 2力系的等效替换（力系的简化）
两力系对同一刚体作用产生的效果相同 3建立各种力系的平衡条件
刚体保持平衡（静止或匀速直线运动）
解题步骤：
解题步骤
解题步骤
解题步骤
画受力图的步骤：
(1)简化结构，画结构简图； (2)选择研究对象，画出作用在其上的全部
主动力； (3)根据约束性质，画出作用于研究对象上
的约束反力。
例2-1
ur uur uur R1 F1 F2 ur uur uur R R1 F3
可分性
ur uur uur P Px Py
5刚化原理（可传性）
变形体在某力系作用下处于平衡，如将此变 形体刚化为刚体，则平衡状态保持不变。
1.2约束、约束反力与受力图
1.2.1约束与约束反力 自由体：位移不受限制的物体。 非自由体：位移受限制的物体。
刚体受力分析的要点：
要有明确的研究对象。根据解题的需要可取单个物体为研究对 象，也可取几个物体组成的系统为研究对象，对象不同，受力 图不同；
受力分析画的是受力图，不是施力图，在画受力图时研究对象 受到的外力一个不能少，研究对象对其它物体的作用力一个不 能画；
除力场外（重力、磁力等），只有直接与研究对象接触的物体 才有力的作用；
约束反力的画法只取决于约束的性质，不要考虑刚体在主动力 作用下，企图运动的方向；
画约束反力时，重要的是确定力线方位，力的指向在无法判定 时可任意假定；
要充分利用二力杆件定理和三力汇交定理来确定力线的方位， 不能确定时可用两个正交分力代替该力。
例
刚架自身重力不计，AC上作用载荷，画出 AC、BC及刚架整体的受力图
的大小相等、方向相反、沿同一作用线分别 作用在两个相互作用的物体上。
两个力是分别作用在两个物体上，不能 认为作用力和反作用力相互平衡，组成平衡 力系。
2二力平衡定律（可消性）
作用在刚体上的两个力，使刚体处于平衡的 必要和充分条件是：这两个力的大小相等、 方向相反，且在同一直线上。
rr F1 F2
第一章 构件的受力分析（静力学）
构件的受力分析是研究构件的强度和刚 度的基础，从力学角度来说，属于静力学的 范围，本章所要讨论的问题，是对处于静力 平衡状态下的构件在外力作用下的受力分析 和计算，由已知的主动力求出未知的约束反 力。
静力学基础
理论力学：研究物体机械运动一般规律（力的外效 应）
材料力学：研究构件承载能力（力的内效应） 构件承受荷载能力的衡量：
力，绝对柔软且不可伸长 特点：只受拉，不受压，不能抗拒弯矩，限
制物体沿柔性体伸长的方向运动。
柔性体对物体的约束反力作用在接触点，方 向沿着绳索背离物体，用T表示
柔性约束示意图
柔性约束示意图
2光滑接触面（线）约束
忽略摩擦，理想光滑
特点：只受压，不受拉，沿接触点处的公法 线而指向物体，一般用N表示。又叫法向反 力。
固定端约束
固定端约束简图
1.2.3刚体的受力分析与受力图
作用在物体上的力可分为二大类： 主动力：重力、压力、风等； 被动力：约束反力 画受力图：确定研究对象，把施力物体对研
究对象的作用力全部画出（主动力和约束反 力），这种表示物体受力的简明图形，称为 受力图，画受力图是解决静力学问题的一个 重要步骤。
1.1静力学的基本概念
1.1.1力的概念 刚体与变形体 力：物体间相互的机械作用，这种作用使物
体的机械运动状态发生变化。 力的运动效应，由理论力学研究 力的变形效应，由材料力学研究 力的三要素：大小，方向，作用点
1.1.2力学公理
1作用与反作用定律（成对性） 作用力与反作用力总是同时存在，两力
约束阻碍物体的位移，也就是约束能起到改变 物体运动状态的作用，所以约束对物体的作用，实 际上就是力，这种力称为约束反力，简称为反力。 特征：
约束反力的方向必须与该约束所能够阻碍的运 动方向相反；
约束反力的大小未知。
1.2.2常见的约束及其约束反力
1柔性体约束（柔索约束） 绳索、传动带、链条等，忽略刚性，不计重
强度：构件抵抗破坏的能力（不发生破坏） 刚度：构件抵抗变形的能力（不发生超出许可的变 形） 稳定性：构件保持原有平衡形态能力（构件几何形 状的变化）
本章的研究对象
刚体：在力的作用下，其内部任意两点之间 的距离保持不变（不发生任何变形）
这是理想化的力学模型
本章讨论的核心问题
如何从已知力求出未知力
